Измерение длины карданного вала на УАЗ необходимо при замене вала, модернизации трансмиссии или при установке нестандартных агрегатов. Неправильно подобранная длина приводит к вибрациям, ускоренному износу подвесного подшипника и шлицевого соединения, а в крайних случаях – к поломке узлов трансмиссии. Точный замер позволяет избежать подобных проблем.
Перед измерением кардана необходимо обеспечить безопасный доступ к автомобилю: установить УАЗ на ровной поверхности, зафиксировать стояночным тормозом, подложить противооткатные упоры под колёса. Для заднего карданного вала – поднять заднюю ось и установить раму на надёжные опоры, чтобы подвеска была разгружена и в рабочем положении.

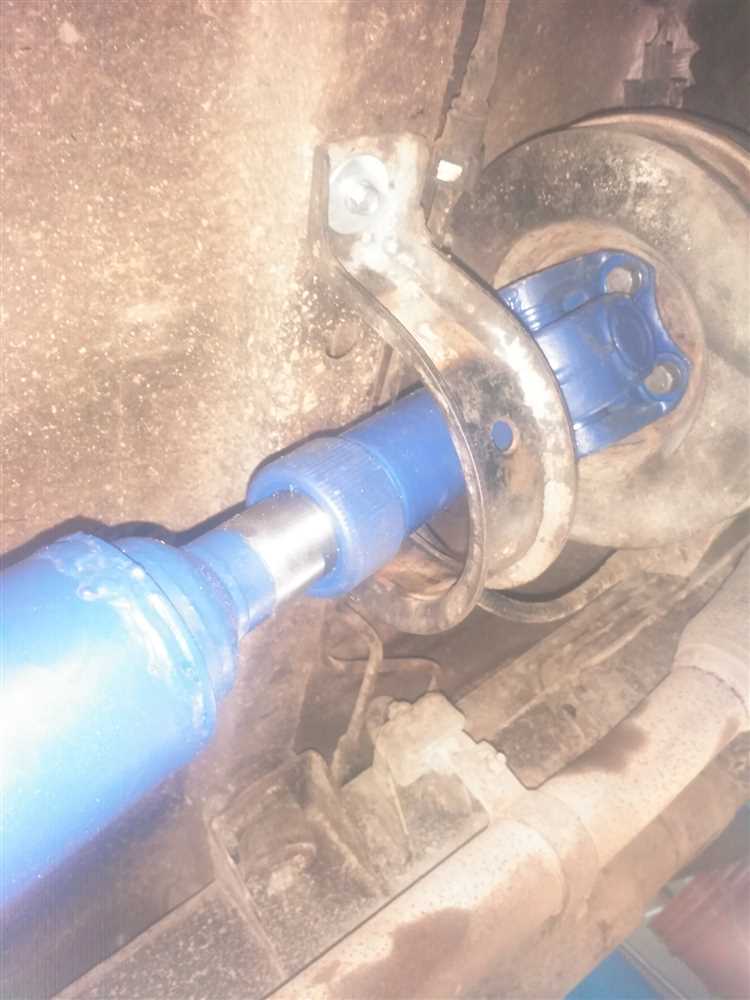

Измерение производится от фланца раздаточной коробки до фланца ведущего моста – по центру отверстий крепёжных болтов. Если используется подвесной подшипник (двухсекционный кардан), измерение делится на два отрезка: от фланца раздатки до центра подвесного и от подвесного до фланца моста. Штангенциркуль и рулетка – инструменты, обеспечивающие необходимую точность. Погрешность допустима не более 2–3 мм.
Важно учитывать положение подвески: измерения следует производить при положении автомобиля, максимально приближенном к штатной нагрузке. При завышенной или заниженной подвеске длина кардана изменяется, поэтому возможна необходимость в заказе кардана нестандартной длины с учётом углов работы крестовин.
Если планируется установка кардана с шлицевым соединением, следует учитывать рабочий ход шлицов. Минимальное вылетание – не менее 25% от длины шлицевой части, чтобы компенсировать ход подвески без риска срыва соединения. Эти нюансы критичны при использовании лифт-комплектов или изменении геометрии рамы и кузова.
Как определить, какой карданный вал установлен на вашем УАЗ
Точный тип установленного карданного вала на УАЗ можно определить по следующим параметрам:
- Модель автомобиля: УАЗ-469, УАЗ-3151, УАЗ-452 (буханка), УАЗ-Патриот – у каждой модели своя конструкция трансмиссии и типы валов.
- Количество шлицов на вилке: Например, 10, 20 или 24 шлица – этот параметр указывает на тип сопряжения с раздаточной коробкой или КПП.

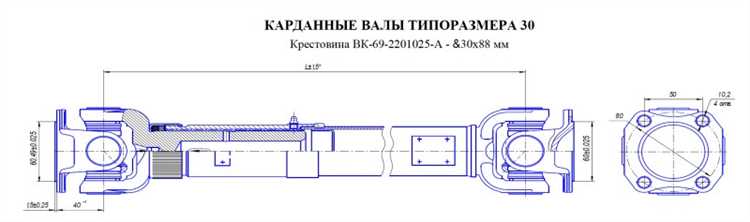

- Длина вала по фланцам: Замер производится от центра одного фланца до центра другого – значения разнятся даже внутри одной модели в зависимости от модификации (например, с удлиненной рамой).
- Тип соединения: Крестовины или ШРУС. На более новых УАЗах (например, Патриот с 2012 года) нередко ставят кардан с ШРУСом на передний мост.
- Диаметр трубы кардана: Измеряется штангенциркулем – например, диаметр 57 мм чаще встречается на заднем кардане УАЗ-Патриот.
- Наличие подвесного подшипника: На длинных валах (задний кардан УАЗ-Патриот) он присутствует, на коротких – отсутствует.
- Маркировка на корпусе: Заводские карданные валы нередко имеют выбитый номер (например, 3163-2201010), который можно сверить с каталогом производителя.
Для точного подбора детали необходимо сфотографировать шлицевую часть, фланцы, вилки, измерить длину и диаметр трубы, после чего сверить данные с технической документацией УАЗ или каталогами производителей карданных валов (GKN, Spicer, УАЗ-АвтоКомплект).
Какие инструменты потребуются для измерения длины карданного вала
Рулетка металлическая – основной инструмент для замера расстояния между фланцами. Предпочтительно использовать рулетку с жестким полотном длиной не менее 2 метров, чтобы обеспечить точность при работе под автомобилем.
Штангенциркуль необходим для измерения диаметра фланцев, толщины крестовин и посадочных мест. Идеален цифровой вариант с точностью до 0,1 мм для получения точных значений при подборе нового вала.
Мел или маркер используются для меток на деталях при измерении, особенно если вал необходимо снимать. Это помогает исключить ошибки при повторной установке.
Домкрат и страховочные опоры обязательны для безопасного доступа к карданному валу. При измерениях под машиной необходимо обеспечить устойчивое и безопасное поднятие задней или передней части.
Ровная площадка – не инструмент, но обязательное условие. Измерения длины вала проводятся при штатном положении подвески, поэтому автомобиль должен стоять на горизонтальной поверхности без нагрузки.
Линейка металлическая пригодится для замеров в ограниченном пространстве, например, при определении расстояния от торца коробки до фланца моста при установленном валу.
Как правильно зафиксировать автомобиль перед замерами кардана
Установите автомобиль на ровную бетонную или асфальтированную поверхность. Наличие уклона недопустимо – даже незначительный наклон может исказить результаты измерений.
Поставьте автомобиль на стояночный тормоз и включите первую передачу (или режим «P» для автоматической коробки передач). Это предотвратит произвольное движение во время работы под машиной.
Подложите под передние и задние колёса упоры – минимум по два с каждой стороны. Используйте резиновые или металлические упоры, способные выдержать вес автомобиля. Деревянные клинья часто деформируются и не обеспечивают надёжную фиксацию.
Поддомкрачивание возможно только в случае измерения кардана на вывешенной подвеске. В этом случае обязательно используйте мощные страховочные подпорки, установленные под силовые элементы рамы. Домкрат нельзя использовать как основное средство удержания машины.
Перед тем как залезать под автомобиль, убедитесь в полной неподвижности кузова, слегка толкнув его с разных сторон. Если наблюдается малейшее покачивание – фиксация выполнена неправильно.
Измерения проводите только при холодном двигателе и остывших элементах трансмиссии, чтобы избежать термического расширения и ошибок в замерах.
Где находятся точки начала и конца измерения карданного вала
Измерение выполняется по прямой линии между этими двумя фланцами, без учета углов изгиба в подвеске. Вал должен находиться в положении штатной установки, с нормальной нагрузкой на подвеску. Если кардан телескопический, измеряется минимальная и максимальная рабочая длина, учитывая ход подвески. При наличии шлицевого соединения необходимо зафиксировать длину в положении средней компрессии, чтобы исключить вылет шлицев при ходе моста.
Использовать рулетку следует от одной плоскости фланца до другой, избегая замеров по корпусу кардана, так как это не даст точного значения. В случае раздатки с подвесным подшипником, длину измеряют между фланцами до и после подвесного, отдельно для каждого участка. Наличие крестовин не влияет на выбор точек отсчета – важно учитывать только фланцевые соединения.
Как измерить длину кардана при снятом и установленном валу
При измерении длины карданного вала на УАЗ важно учитывать способ замера: на снятом или установленном вале. Оба варианта требуют разного подхода, но позволяют определить необходимый размер с высокой точностью.

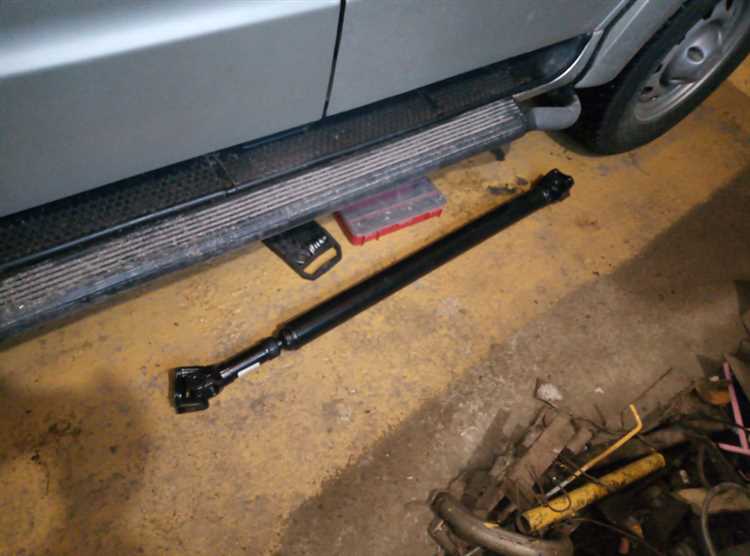

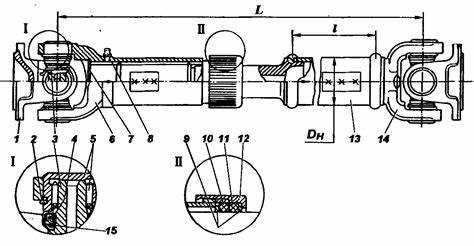

Для снятого карданного вала измеряется расстояние от центра одной крестовины до центра другой. Используется рулетка или штангенциркуль, измерение проводится по прямой линии вдоль оси вала. Если вал составной, измеряется только та секция, которая подлежит замене или изготовлению. Полученное значение фиксируется в миллиметрах, с точностью до 1 мм.

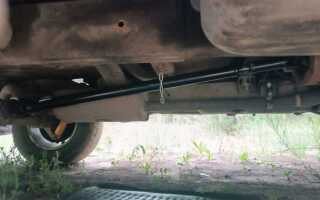

При измерении установленного кардана необходимо определить рабочую длину, то есть расстояние от фланца коробки передач до фланца моста по оси вращения. Замер проводится при нормальной нагрузке на подвеску, когда автомобиль стоит на ровной поверхности. Вал должен находиться в среднем положении хода шлицевого соединения. Если шлицевая часть полностью выдвинута или сжата, длина будет некорректной. Для исключения ошибок необходимо учитывать конструкцию подвески и рабочий ход подвески автомобиля.
При замене важно ориентироваться не только на общую длину, но и на тип шлицевого соединения, диаметр трубы, размеры крестовин и тип фланцев. Эти параметры напрямую влияют на совместимость нового вала с трансмиссией автомобиля.
Как учесть рабочий ход шлицевого соединения при замерах
При измерении длины карданного вала на УАЗ необходимо учитывать рабочий ход шлицевого соединения, чтобы избежать ошибок при установке и эксплуатации. Шлицевое соединение позволяет валу изменять свою длину при работе трансмиссии, что критично для точности замеров.
Для учета рабочего хода важно правильно измерить длину карданного вала в положении с максимальным сжатием и растяжением шлицев. Для этого выполните замеры при установке вала в полностью рабочее состояние. Важно измерить не только общую длину, но и длину, которая участвует в изменении длины вала. Обычно это расстояние между торцами шлицев на минимальном и максимальном ходе.
Необходимо также учесть, что шлицевое соединение должно свободно двигаться на определенную величину, чтобы компенсировать изменения в длине трансмиссии при движении автомобиля. В противном случае это может привести к повреждениям вала или других частей трансмиссии.
Чтобы правильно измерить длину с учетом рабочего хода, зафиксируйте положение вала в нескольких точках: в максимальном сжатии и растяжении, а также в среднем положении. Суммарная длина должна включать эти показатели, что даст точное значение для установки или замены карданного вала.
Какие допуски и погрешности допустимы при измерении кардана
При измерении длины карданного вала на УАЗ важно учитывать допуски и погрешности, которые могут возникнуть в процессе измерений. Применяемые допуски зависят от типа измерительного инструмента и точности, требуемой для конкретного элемента трансмиссии.
Основной допустимый допуск для длины карданного вала при измерении в пределах 1000 мм составляет ±0,5 мм. Это означает, что длина кардана может варьироваться в пределах 1 мм от заданной нормы. При этом для более точных измерений, например, при установке валы на высоконагруженные системы, требуется допуск в пределах ±0,2 мм.
Что касается погрешностей, то при использовании штангенциркуля или микрометра допускается отклонение в 0,1 мм, при условии, что инструмент правильно откалиброван и используется в оптимальных условиях. Если измерения проводятся с использованием рулетки или других менее точных инструментов, погрешность может составлять до 1 мм, что не является критическим для большинства случаев.
При использовании нивелиров или лазерных дальномеров для измерений длины кардана погрешности могут достигать 0,2-0,3 мм на 1 метр длины. Это особенно важно учитывать, если требуется высокая точность для установки вала в системы с жесткими требованиями по выравниванию и балансировке.
Для обеспечения минимальных погрешностей при измерении карданного вала следует учитывать не только точность инструмента, но и факторы внешней среды, такие как температура. Например, при температурных колебаниях длина металла может изменяться на 0,02 мм на каждый метр длины при изменении температуры на 1°C. Для минимизации этого влияния рекомендуется проводить измерения при стабилизированной температуре или проводить корректировки с учетом температурных изменений.
Важно также учитывать, что при использовании измерительных инструментов с ручным методом измерений погрешности могут быть связаны с человеческим фактором. Поэтому для получения более точных результатов рекомендуется привлекать опытных специалистов и использовать автоматические системы измерений, которые исключают влияние ошибок оператора.
Как сопоставить измеренную длину с заводскими параметрами УАЗ
Для точного сопоставления измеренной длины карданного вала УАЗ с заводскими параметрами необходимо учитывать несколько ключевых факторов, чтобы избежать ошибок при установке и эксплуатации.
Первым шагом является правильное измерение длины. Для этого вал нужно демонтировать, разместить его в прямом положении и использовать рулетку или штангенциркуль. Измеряется расстояние между центрами крестовин, а также длина вала в собранном виде, без учета дополнительных элементов, таких как защитные крышки.
Заводские параметры длины карданного вала для различных моделей УАЗ можно найти в технической документации или на сайте производителя. Важно, чтобы измеренная длина совпадала с указанной в паспорте транспортного средства или техническом руководстве.
Для точного сопоставления выполните следующие действия:
- Сравните измеренные данные с длиной, указанной в сервисной книжке или на сайте производителя.
- Учитывайте возможные отклонения, связанные с особенностями эксплуатации автомобиля, например, изменения в подвеске или замены трансмиссии.
- Если длина вала отличается от заводской на более чем 5 мм, необходимо заменить вал или обратиться за консультацией к специалисту.
Также стоит проверять состояние крестовин. При измерении длины важно убедиться, что они находятся в рабочем состоянии и не имеют чрезмерного люфта, который может повлиять на точность измерений.
Если замеры длины не совпадают с заводскими данными, это может указывать на несоответствие в конструкции автомобиля, необходимость замены частей трансмиссии или повреждения, произошедшие в процессе эксплуатации.
Вопрос-ответ:
Как правильно измерить длину карданного вала на УАЗ?
Для измерения длины карданного вала на УАЗ нужно следовать нескольким простым шагам. Во-первых, убедитесь, что автомобиль находится на ровной поверхности, а карданный вал не имеет нагрузок. Используя рулетку или специальный штангенциркуль, измерьте расстояние от одного конца вала до другого, при этом учитывая, что нужно измерять по оси вала, без учета изгибов и деформаций. Это поможет получить точное значение длины, необходимое для правильной установки или замены.
Какие инструменты нужны для измерения карданного вала на УАЗ?
Для того чтобы измерить длину карданного вала на УАЗ, вам понадобятся стандартные инструменты, такие как рулетка или штангенциркуль. Важно выбрать инструменты, которые обеспечат точность измерений, так как неправильные данные могут привести к ошибкам при установке или ремонте. Также могут понадобиться поддомкрачивающие устройства для обеспечения стабильности автомобиля при снятии нагрузки с карданного вала.
Почему важно точно измерить длину карданного вала на УАЗ перед заменой?
Точное измерение длины карданного вала необходимо для того, чтобы выбрать правильную деталь при замене. Карданный вал, если он слишком длинный или короткий, может вызвать проблемы с работой трансмиссии, а также привести к дополнительному износу других компонентов автомобиля. Поэтому важно, чтобы новый или отремонтированный вал идеально подходил по длине, что обеспечит правильную передачу момента и долговечность работы автомобиля.
Что делать, если длина карданного вала на УАЗ не соответствует стандарту?
Если длина карданного вала не соответствует стандарту, необходимо либо найти подходящую деталь, либо обратиться в мастерскую для его корректировки. В некоторых случаях вал можно подрезать, если он слишком длинный, но такая операция требует высокой точности. Если вал слишком короткий, возможно, потребуется изготовить новый или заказать деталь с нужной длиной. Важно не пытаться использовать неправильный вал, так как это может повлиять на безопасность и эксплуатационные характеристики автомобиля.
