Сцепление на УАЗ Хантер с механической коробкой передач требует регулярной проверки и точной настройки, особенно при интенсивной эксплуатации в условиях бездорожья. Заводские параметры не всегда сохраняются после нескольких тысяч километров пробега, а несвоевременная регулировка может привести к пробуксовке, затруднённому включению передач и повышенному износу корзины и диска сцепления.
Регулировка начинается с измерения свободного хода педали сцепления. Для моделей УАЗ Хантер этот показатель должен составлять 30–35 мм. Отклонение от нормы требует корректировки длины толкателя главного цилиндра. Регулировочный болт находится в подкапотном пространстве, на штоке, соединяющем педаль и цилиндр. Для доступа потребуется рожковый ключ на 13 мм.

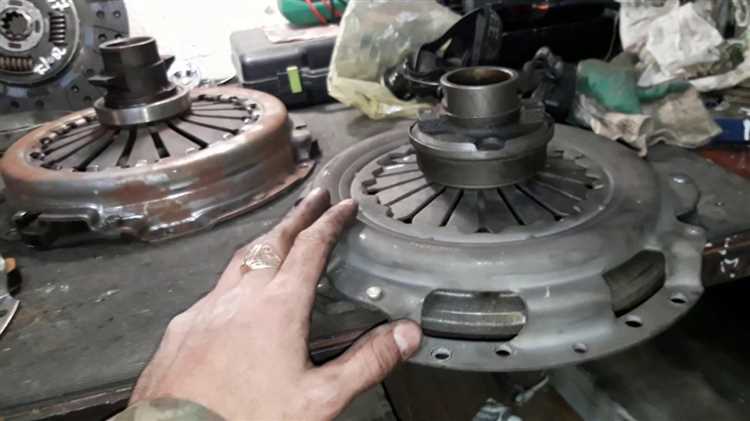

Второй этап – настройка зазора между выжимным подшипником и лепестками диафрагменной пружины корзины. При правильно отрегулированной системе, выжимной подшипник должен не касаться пружины при отпущенной педали. Допустимый зазор – 0,3–0,7 мм. Его отсутствие вызывает перегрев подшипника и преждевременный выход из строя.
При выполнении регулировки важно учитывать степень износа всех элементов привода. Если сцепление буксует даже после точной настройки, стоит проверить состояние ведомого диска, а также утечку тормозной жидкости из главного цилиндра. Простой осмотр и корректировка в полевых условиях позволяют продлить ресурс агрегата без замены узлов.
Проверка свободного хода педали сцепления
Свободный ход педали сцепления на УАЗ Хантер должен составлять 25–35 мм. Отклонение от этого диапазона указывает на необходимость регулировки.
- Установите автомобиль на ровную поверхность и заглушите двигатель.
- Нажмите педаль сцепления рукой до момента ощутимого сопротивления. Это и есть свободный ход.
- Измерьте расстояние между исходным положением педали и точкой начала сопротивления линейкой или штангенциркулем.
Если ход меньше 25 мм, возникает риск неполного выключения сцепления, что ведёт к трудностям при переключении передач. При ходе более 35 мм сцепление может проскальзывать из-за неполного включения.
Для точной оценки убедитесь, что коврик под педалями не мешает движению, а возвратная пружина исправна и не ослабла. Также проверьте отсутствие люфта в соединениях привода педали.
После проверки переходите к регулировке тяги привода сцепления, если параметры не соответствуют норме.

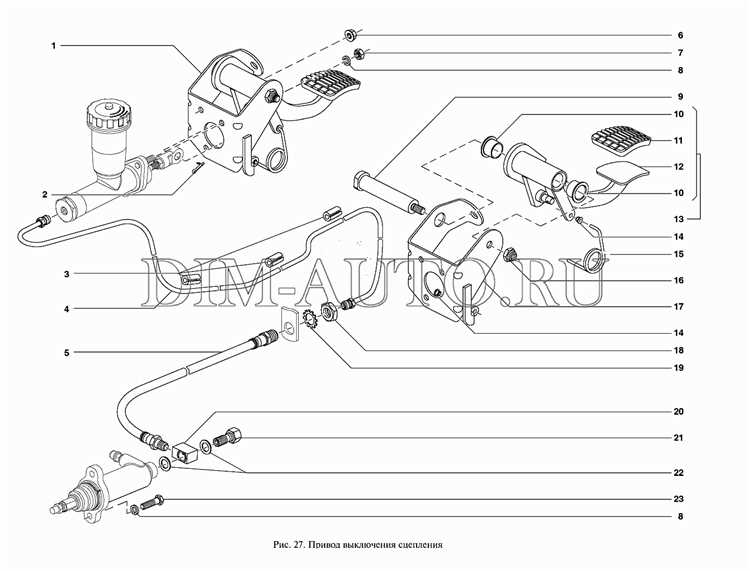

Настройка длины тяги вилки сцепления
Для корректной работы сцепления на УАЗ Хантер необходимо точно отрегулировать длину тяги вилки. Неправильная настройка приводит к неполному выключению сцепления или пробуксовке. Работы проводятся на заглушенном двигателе при полностью отпущенной педали сцепления.
Перед началом убедитесь, что педальный узел и главный цилиндр исправны, свободный ход педали составляет 6–14 мм.
Доступ к тяге вилки осуществляется снизу, с левой стороны коробки передач. Регулировка производится изменением длины резьбовой части тяги с помощью двух гаек.
Оптимальное расстояние от торца упорной шайбы до вилки сцепления – 4–5 мм при отпущенной педали. Это обеспечивает свободный ход вилки около 4 мм, необходимый для полного включения сцепления без постоянного давления на выжимной подшипник.
Порядок действий:
- Ослабьте контргайку на резьбовой части тяги.
- Поворачивайте тягу до достижения нужного зазора.
- Затяните контргайку, фиксируя положение.
Проверьте результат: нажмите на педаль сцепления – вилка должна перемещаться без заеданий, а передача включаться без усилия. При необходимости выполните повторную подстройку, ориентируясь на точное значение зазора.

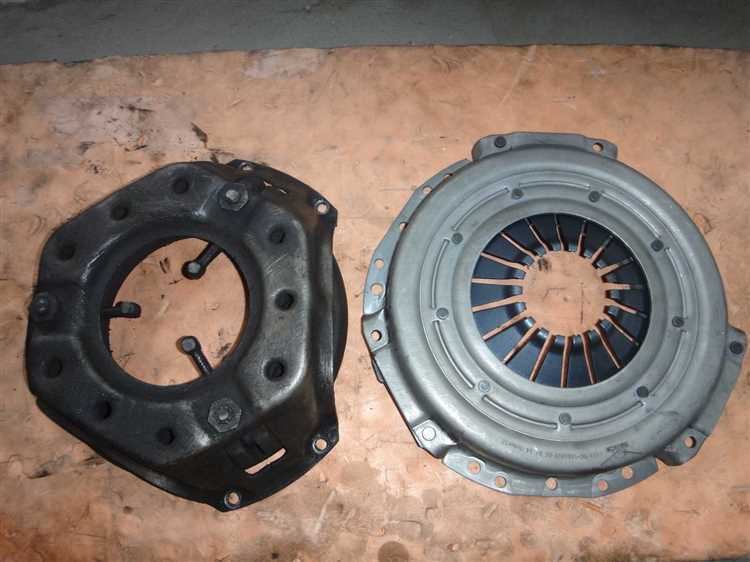

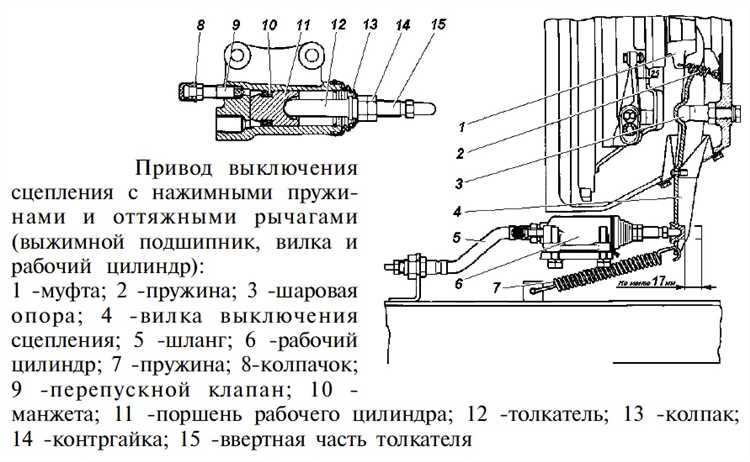

Регулировка зазора между выжимным подшипником и нажимным диском
Оптимальный зазор между выжимным подшипником и лепестками нажимного диска на УАЗ Хантер должен составлять 3–4 мм. Нарушение этого параметра вызывает неполное выключение сцепления или ускоренный износ подшипника.
Для регулировки необходимо получить доступ к регулировочной вилке на штоке рабочего цилиндра сцепления. Открути контргайку ключом на 13, затем вращай вилку: по часовой стрелке – уменьшение зазора, против – увеличение.
После каждой корректировки нажимай педаль сцепления рукой и следи за ходом выжимного подшипника. Он не должен касаться лепестков диска при полностью отпущенной педали. Контроль зазора можно выполнить через смотровое окно в колоколе сцепления, используя щуп или визуально при помощи фонаря.
После достижения нужного зазора затяни контргайку, удерживая вилку от проворачивания. Проверь свободный ход педали сцепления – он должен составлять 25–35 мм. Если ход отличается, отрегулируй его винтом на педали или вилкой, добившись синхронизации всех параметров.

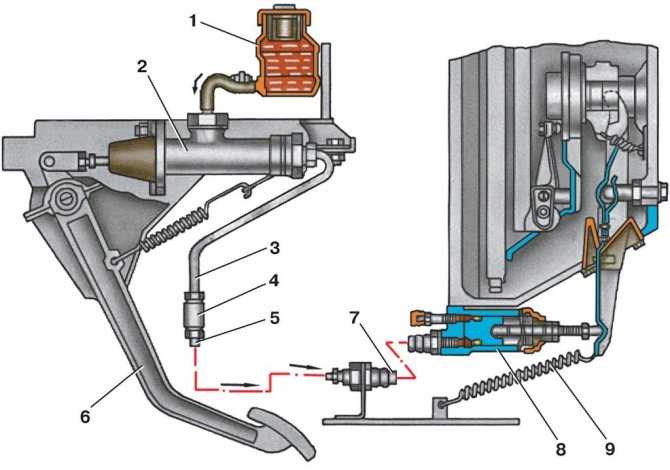

Контроль уровня жидкости в гидроприводе сцепления
На УАЗ Хантер гидропривод сцепления работает на тормозной жидкости типа DOT-4. Для корректной работы системы необходимо поддерживать уровень жидкости в бачке главного цилиндра в пределах между метками «MIN» и «MAX».
Бачок расположен рядом с главным тормозным цилиндром, на перегородке моторного отсека. Перед проверкой убедитесь, что автомобиль стоит на ровной поверхности, двигатель заглушен, а система остыла – температура влияет на точность оценки уровня.
Снимите крышку бачка, предварительно очистив её от пыли, чтобы избежать попадания загрязнений внутрь. Визуально проверьте уровень жидкости. Если уровень ниже нормы, долейте жидкость DOT-4 до отметки «MAX». Используйте только новую, герметично хранившуюся жидкость из оригинальной упаковки. Попадание воздуха в систему недопустимо.
При систематическом снижении уровня проверьте герметичность соединений трубопроводов, рабочего и главного цилиндров. Наличие подтёков недопустимо. В случае их обнаружения устраните неисправность до дальнейшей эксплуатации.
Контроль уровня необходимо выполнять не реже одного раза в месяц, а также перед каждой дальней поездкой. Игнорирование этого пункта может привести к провалам педали сцепления и полной потере управления приводом.
Устранение люфта в шарнирах привода сцепления
Люфт в шарнирах привода сцепления на УАЗ Хантер чаще всего возникает из-за износа втулок, осей или раздавленных проушин вилки и педали. Для диагностики необходимо вручную пошевелить тягу, наблюдая за реакцией шарниров – допустимое перемещение не должно превышать 1 мм. При превышении – требуется ремонт.
Сначала демонтируется шплинт и снимается тяга с шарового соединения. Проверяется износ сферической поверхности пальца и внутренней втулки проушины. Если втулка разбита или имеет овальную форму, её необходимо заменить. Новые втулки запрессовываются с минимальным зазором, при необходимости отверстие в проушине разворачивается под точный диаметр втулки.
Если палец шарнира имеет выработку – он подлежит замене. Использовать самодельные шпильки недопустимо: они не обеспечивают нужной прочности и быстро изнашиваются. Заводские пальцы ставятся с использованием смазки типа Литол-24, что снижает трение и продлевает ресурс соединения.
Особое внимание – шарниру на вилке сцепления. При увеличении отверстия вилки его можно восстановить путём установки ремонтной втулки из бронзы с последующим рассверливанием под штатный палец. Это исключит перекосы при работе и вернёт правильную геометрию хода тяги.
После устранения люфта все соединения затягиваются с усилием, рекомендованным производителем. Устанавливаются новые шплинты. Контрольный осмотр проводится после 100–150 км пробега: люфт не должен появляться снова. При соблюдении технологии ремонта привод работает плавно, без лишних усилий и рывков.
Проверка состояния троса и его регулировка
Для обеспечения правильной работы сцепления на УАЗ Хантер необходимо регулярно проверять состояние троса. В первую очередь, оцените его натяжение. Он должен быть натянут так, чтобы при отпускании педали сцепления сцепление полностью освобождалось, но без излишнего усилия на педаль. Отклонение в настройках может привести к частичным включениям сцепления или его быстрому износу.
Начните проверку с осмотра троса на наличие механических повреждений, таких как потертости, перегибы или порезы. Любое повреждение может привести к ослаблению натяжения и ухудшению работы сцепления. Если такие повреждения есть, трос необходимо заменить.
Для регулировки троса сцепления на УАЗ Хантер используйте регулировочную гайку, расположенную на соединении троса с рычагом сцепления. Поверните гайку для увеличения или уменьшения натяжения. Оптимальный ход педали сцепления – около 1-2 см на нейтральном положении. Если педаль слишком тяжела или мягка, потребуется корректировка натяжения.
Регулировка должна быть такой, чтобы педаль сцепления не касалась пола, но и не была слишком жесткой. После регулировки обязательно проверьте работу сцепления в различных режимах, чтобы убедиться в отсутствии пробуксовки или заедания.
Если трос продолжает плохо работать после регулировки, проверьте его на наличие заеданий в местах крепления или внутри оболочки. Часто причиной являются загрязнения или недостаточная смазка. Если необходимо, очистите и смажьте трос в местах, где он контактирует с металлическими элементами, используя специальное смазочное средство.
Регулярно следите за состоянием троса, особенно если в процессе эксплуатации автомобиля ощущаются необычные звуки или изменения в усилии на педали сцепления. Это поможет избежать более серьезных поломок и сохранить эффективность работы сцепления.

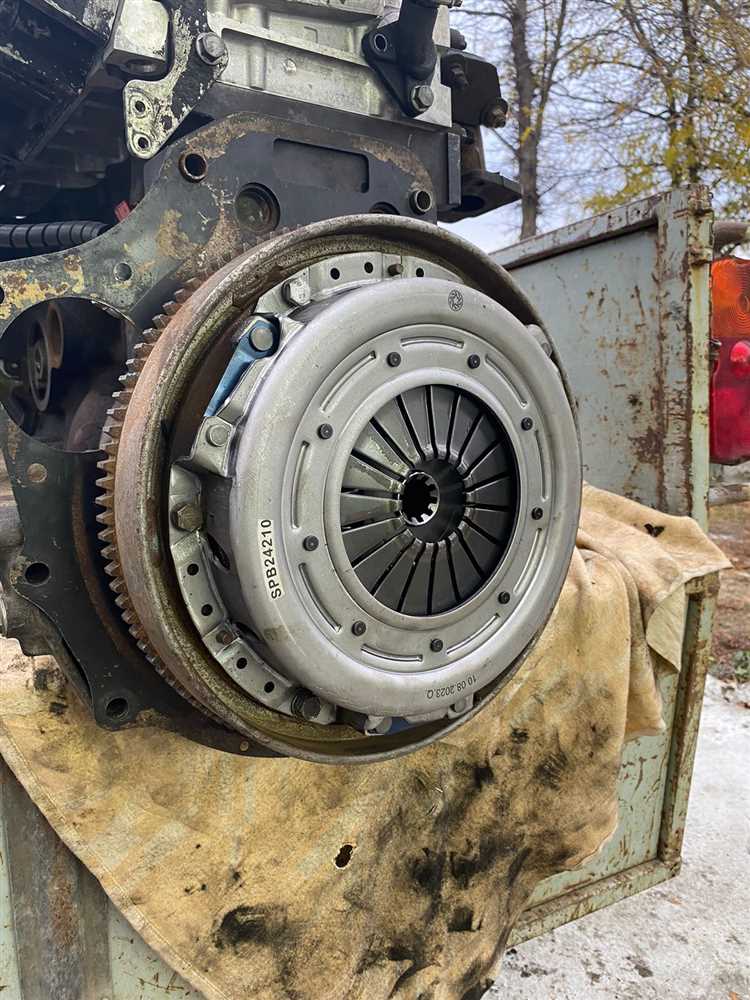

Пошаговая настройка сцепления после замены компонентов
После замены компонентов сцепления на УАЗ Хантер важно правильно настроить его работу для обеспечения эффективного и безопасного функционирования системы. Осуществить настройку можно в несколько этапов:
Шаг 1. Подготовка автомобиля
Перед началом работы убедитесь, что автомобиль стоит на ровной поверхности и полностью остановлен. Выключите двигатель, отсоедините аккумулятор и обеспечьте доступ к сцеплению. Для этого возможно потребуется снять защиту коробки передач.
Шаг 2. Проверка привода сцепления
Проверьте состояние привода сцепления – трос или гидравлическую систему. Убедитесь, что трос сцепления не имеет повреждений, а в гидравлической системе нет утечек жидкости. В случае необходимости замените изношенные компоненты.
Шаг 3. Регулировка выжимного подшипника
Если сцепление работает с выжимным подшипником, проверьте его положение и свободный ход. Регулировка должна обеспечить равномерное и точное положение подшипника при нажатии на педаль сцепления. Убедитесь, что зазор между подшипником и лепестками пружины установлен в пределах 2-4 мм.
Шаг 4. Регулировка троса сцепления
Если у вас механический привод сцепления, отрегулируйте натяжение троса. Для этого ослабьте гаечный ключ на регуляторе натяжения и постепенно увеличивайте натяжение до тех пор, пока не почувствуете легкость нажатия на педаль. Зазор между педалью и его упором должен составлять около 2 см.
Шаг 5. Проверка и настройка гидравлической системы
Для гидравлической системы проверьте уровень жидкости в бачке и убедитесь в отсутствии воздуха в системе. Для этого выполните прокачку сцепления: несколько раз резко нажмите на педаль, чтобы удалить воздушные пузырьки. Следите за уровнем жидкости, который не должен опускаться ниже минимальной отметки.
Шаг 6. Проверка работы сцепления
После регулировки, проверьте работу сцепления в движении. Педаль должна легко ходить, без заеданий, а сцепление должно включаться плавно, без рывков. При трогании на передаче не должно быть лишних шумов или вибраций. Если все настройки выполнены правильно, сцепление будет работать как новое.
Вопрос-ответ:
Как узнать, что нужно отрегулировать сцепление на УАЗ Хантер?
Когда сцепление на УАЗ Хантер начинает работать не так, как раньше, это может быть признаком необходимости регулировки. Основные признаки: педаль сцепления слишком жесткая или слишком мягкая, машина не включается или не выключается с легкостью, рычаг переключения передач скрипит или плохо входит в передачи. Если сцепление начинает «пробуксовывать» или заедает, также стоит обратить внимание на регулировку.
Какие инструменты понадобятся для регулировки сцепления на УАЗ Хантер?
Для регулировки сцепления на УАЗ Хантер вам понадобятся несколько базовых инструментов: ключи (обычно 13-17 мм для регулировки), отвертка для снятия крышки, домкрат или подставки для безопасного подъема автомобиля, а также измерительный прибор для проверки зазоров и хода педали. Также может пригодиться смазка для деталей, чтобы избежать излишнего трения.
Как отрегулировать сцепление на УАЗ Хантер, если педаль слишком тугая?
Если педаль сцепления слишком тугая, возможно, нужно отрегулировать трос сцепления. Для этого нужно открутить натяжной механизм, который расположен на тросе сцепления. Повернув его, можно изменить натяжение троса и уменьшить сопротивление педали. После этого стоит проверить, как работает сцепление, чтобы убедиться, что ход педали стал комфортным и сцепление включается плавно.
Что делать, если сцепление на УАЗ Хантер не включает передачи?
Если сцепление не включает передачи, скорее всего, оно не полностью выжимается. В этом случае нужно проверить зазор между педалью сцепления и корпусом, а также натяжение троса. Возможно, требуется подкорректировать положение троса или заменить его, если он изношен. Если регулировка троса не помогает, возможно, потребуется проверка рабочего цилиндра сцепления или других компонентов.
Нужно ли снимать коробку передач для регулировки сцепления на УАЗ Хантер?
Нет, для регулировки сцепления на УАЗ Хантер снятие коробки передач не требуется. Все операции с регулировкой сцепления можно выполнить, не снимая коробку. Обычно достаточно отрегулировать натяжение троса сцепления, а также проверить состояние рабочего цилиндра и других элементов, доступных через подкапотное пространство.
