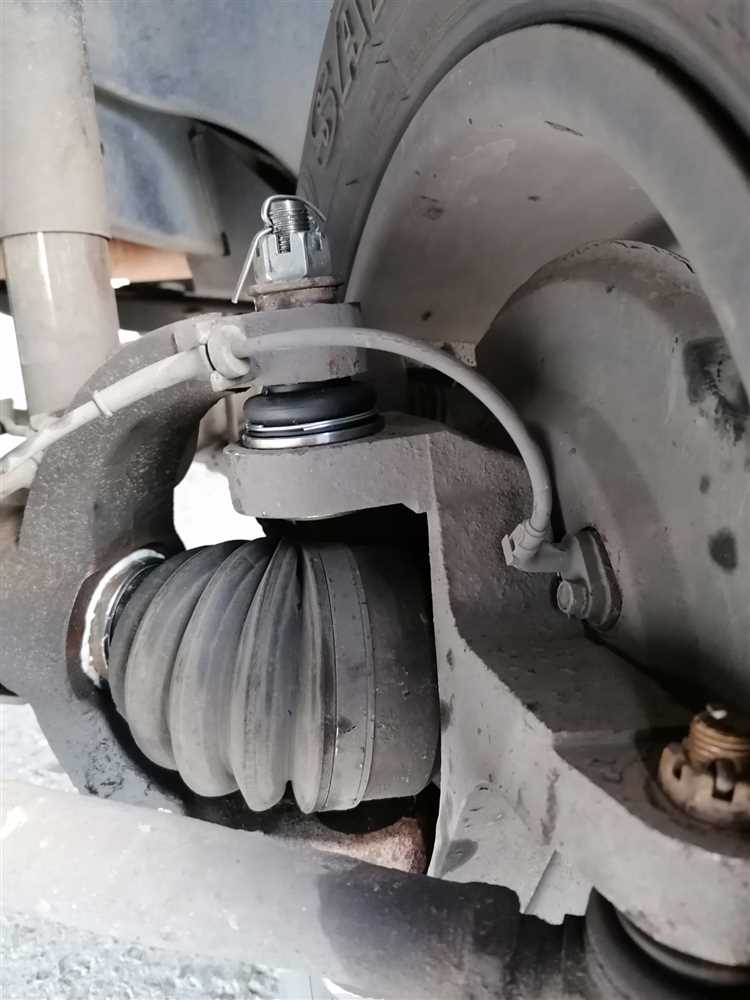

Шкворневая группа – ключевой элемент передней подвески УАЗ, особенно на моделях нового образца с модернизированными поворотными кулаками. При износе шкворней наблюдаются люфты в рулевом управлении, неравномерный износ шин и ухудшение курсовой устойчивости. Своевременная замена позволяет сохранить управляемость и избежать перерасхода топлива из-за неправильного схождения колес.
Для самостоятельной замены шкворней потребуется набор торцевых головок, динамометрический ключ, оправка для запрессовки подшипников и доступ к подъёмнику или яме. Подходят оригинальные шкворни УАЗ нового образца с подшипниками качения (роликовыми) – они уменьшают усилие поворота руля и увеличивают ресурс узла.
Перед началом работ необходимо зафиксировать переднюю часть автомобиля, снять колесо, тормозной суппорт и поворотный кулак. Особое внимание – к очистке посадочных мест и правильной ориентации подшипников. При установке верхнего и нижнего шкворня критично соблюсти момент затяжки – не менее 8 кгс·м, чтобы исключить последующее проворачивание и перекос кулака.
Завершив установку, необходимо проверить натяг шкворневого узла с помощью безменного динамометра: усилие поворота цапфы должно составлять от 4 до 6 кгс. Превышение нормы говорит о перекосе или избыточной затяжке, недостаток – об износе новых деталей или ошибке при сборке.

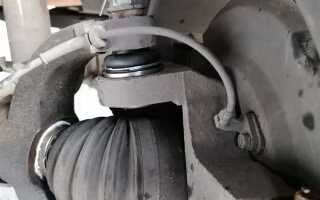

Как определить износ шкворней на УАЗ нового образца
Шкворни на УАЗ нового образца подвергаются значительным нагрузкам, особенно при езде по пересечённой местности. Своевременное выявление износа критично для безопасности и управляемости автомобиля. Ниже приведены конкретные признаки, указывающие на необходимость проверки и замены шкворней.
- Появление люфта в передней подвеске – ощутимо при покачивании колеса в вертикальной плоскости. Проверку удобно выполнять, вывесив переднее колесо и зафиксировав рулевую рейку.
- Неравномерный износ шин – особенно с внутренней стороны. Свидетельствует о нарушении углов установки передних колёс вследствие ослабления шкворневого соединения.
- Стуки при повороте руля – металлический лязг при резких манёврах часто вызван ослабленными или разрушенными втулками шкворней.
- Повышенное усилие на руле – при исправной рулевой рейке тугое вращение может указывать на заедание шкворня из-за коррозии или износа игольчатого подшипника.
- Подтёки смазки или пыль с металлической стружкой на нижней части поворотного кулака – признак разрушения втулки или выхода из строя подшипникового узла.
Для окончательной диагностики необходимо демонтировать шкворневую крышку и визуально оценить состояние втулок, подшипников и поверхности шкворня. Зазоры свыше 0,15 мм считаются недопустимыми. Использование индикатора часового типа даёт точную информацию о степени износа и необходимости замены компонентов.
Необходимые инструменты и запчасти для замены шкворней
Для замены шкворней на УАЗ нового образца потребуется комплект шкворней, соответствующий модели моста – «Спайсер» или «Тимкен». В комплект входят шкворни (верхний и нижний), упорные шайбы, бронзовые втулки либо роликовые подшипники, регулировочные прокладки и сальники.
Из инструментов необходим торцовый ключ на 14 мм для демонтажа шкворневых болтов, динамометрический ключ для точной затяжки с усилием 8–10 кгс·м, выбивной молоток или выколотка для извлечения старых шкворней. Для запрессовки втулок – оправка подходящего диаметра. При наличии роликовых подшипников потребуется тонкий съемник. Для выравнивания шкворней по горизонту удобен штангенциркуль или уровень с линейкой.
Обязательно наличие медной или графитовой смазки, устойчивой к влаге и нагрузкам. Герметик используется при установке крышек шкворней. Наждачная бумага зернистостью P400–P600 пригодится для доводки посадочных поверхностей.
Дополнительно понадобится домкрат грузоподъемностью не менее 2 тонн, надёжные опоры под раму и монтировка для демонтажа колеса и рулевого наконечника. Работы следует проводить на ровной поверхности с достаточным освещением.
Подготовка автомобиля УАЗ к снятию переднего моста
Установить автомобиль на ровную поверхность и зафиксировать задние колёса противооткатными упорами. Поднять переднюю часть кузова с помощью домкрата, установить надёжные подставки под раму с обеих сторон, освободить переднюю ось от нагрузки.
Снять передние колёса. Демонтировать защиту картера и брызговики, если они мешают доступу к крепежу моста. Отсоединить рулевые тяги от поворотных кулаков, открутив гайки пальцев и аккуратно выбив шаровые соединения съёмником. Проверить состояние пальцев: износ может затруднить сборку.
Открутить кардан переднего моста от раздаточной коробки. Болты крепления фланца фиксируются шплинтами или стопорными пластинами – удалить их и аккуратно снять кардан, избегая повреждения шлицов.
Отсоединить тормозные шланги, предварительно установив заглушки или пережав их, чтобы предотвратить утечку тормозной жидкости. Разъединить провода датчиков ABS (если установлены), освободить крепления жгута проводки от моста.
Слить масло из редуктора переднего моста, открутив сливную пробку. Убедиться, что в картере отсутствуют металлические включения или вода, зафиксировать характер отработки для дальнейшей диагностики.
Проверить все резьбовые соединения на наличие ржавчины и загрязнений. При необходимости обработать проникающей смазкой минимум за 2 часа до начала демонтажа. Подготовить маркировку для всех соединений, которые будут отсоединяться, чтобы упростить обратную сборку.

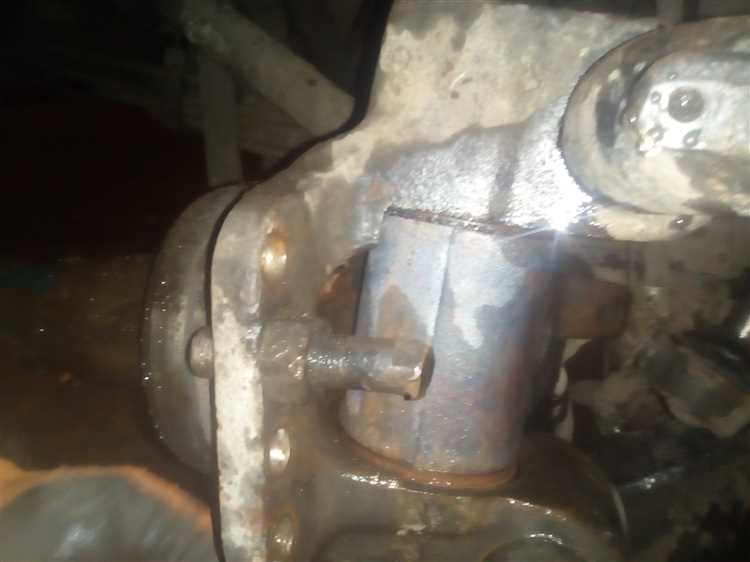

Пошаговое снятие старых шкворней с поворотного кулака
Шаг 1: Зафиксируйте автомобиль на ровной площадке, установите упоры под задние колёса. Поддомкратьте переднюю часть и снимите передние колёса.
Шаг 2: Отсоедините рулевые тяги от поворотного кулака. Используйте съёмник, чтобы не повредить пыльники и резьбу наконечников.
Шаг 3: Демонтируйте тормозной суппорт и отложите его в сторону, не допуская натяжения тормозного шланга. Открутите ступичную гайку и снимите ступицу с тормозным диском.
Шаг 4: Снимите полуось. При необходимости выкрутите болты крепления шкворней, которые могут быть залиты фиксатором резьбы. Используйте ударную отвертку или ключ с длинным рычагом. При заклинивании применяйте газовую горелку для локального нагрева крепежа.
Шаг 5: После снятия крепежа аккуратно выбейте шкворни. Используйте подходящую выбойку по диаметру – нельзя наносить удары по корпусу поворотного кулака. При сильной коррозии предварительно обработайте посадочные места проникающей смазкой и дайте ей впитаться не менее 30 минут.

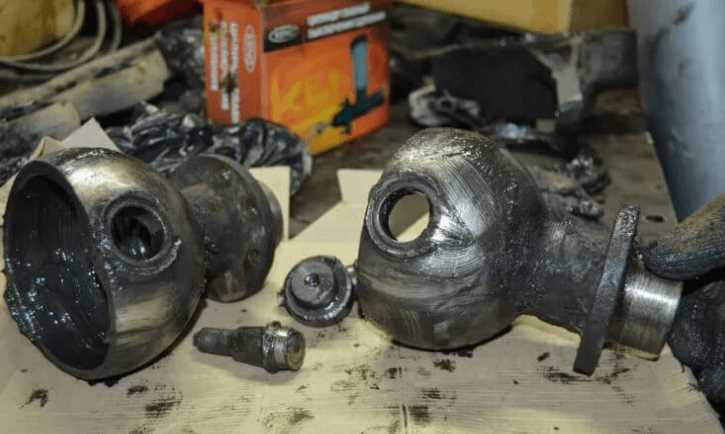

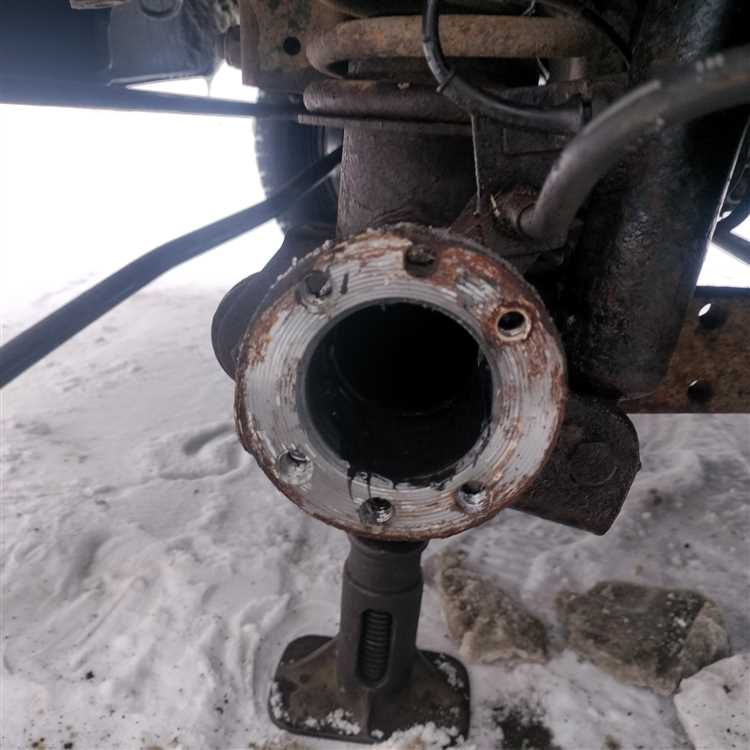

Шаг 6: После демонтажа шкворней осмотрите посадочные отверстия на наличие выработки или трещин. Удалите остатки смазки, ржавчины и грязи. Поврежденные посадочные места требуют расточки или замены кулака.

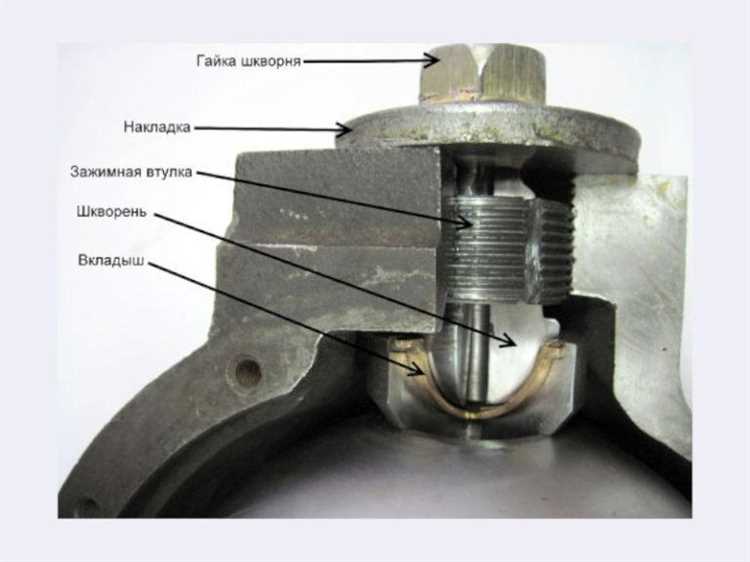

Установка новых шкворней и регулировка натяга
Перед установкой тщательно очистите посадочные места цапфы и поворотного кулака от грязи и остатков старой смазки. Проверьте отсутствие задиров и выработки – любые дефекты снижают срок службы новых деталей.
Вставьте нижний шкворень в поворотный кулак. Убедитесь, что он входит без перекоса. Установите верхний шкворень и зафиксируйте оба при помощи новых стопорных колец и шайб. Затяжку болтов производите моментом 70–80 Н·м.
Для регулировки натяга используйте набор регулировочных шайб. Цель – достичь усилия поворота кулака в пределах 3–5 кгс при замере на рулевом рычаге длиной 200 мм. Слишком лёгкий ход указывает на недогруз, избыточный – на риск повышенного износа.
Регулировку начинайте с установки одной шайбы. Проверяйте усилие, добавляя шайбы по одной, пока не получите требуемое значение. После каждого шага собирайте кулак и проводите контроль. При правильной регулировке кулак не должен иметь люфта и должен вращаться с равномерным усилием.
По завершении затяните фиксирующие болты шкворней с контролем момента и установите смазочные пресс-маслёнки. Заполните шкворневые узлы консистентной смазкой типа ЛИТОЛ-24 до выхода через контрольные отверстия.
Проверка собранного узла и устранение возможных проблем
После установки новых шкворней на УАЗ важно тщательно проверить собранный узел. Это позволит избежать неисправностей в процессе эксплуатации и продлить срок службы деталей.
Первое, что нужно проверить – это правильность установки шкворней. Убедитесь, что они установлены с правильным усилием и ориентированы в соответствии с техническими требованиями. Шкворень должен свободно вращаться, но не иметь люфта. Люфт указывает на недостаточную затяжку или износ втулок.
После того как узел собран, проверяется его жесткость. Для этого можно прокачать подвеску автомобиля, наблюдая за движением передних колес. Если колеса двигаются с заметным сопротивлением или есть посторонние звуки, возможно, проблемы с подшипниками шкворней или их установкой. Это часто связано с неправильной затяжкой или загрязнением места установки.
Если шлифовка шкворней была выполнена неаккуратно, это также может привести к проблемам с их работой. Промеряйте зазоры с помощью микрометра. Зазор между шкворнем и его втулкой не должен превышать 0,1 мм. Если зазор больше, то потребуется замена втулок или шкворней.
Обратите внимание на состояние смазки в шарнире. Если смазка загрязнена или ее недостаточно, это приведет к износу шкворней и других элементов подвески. Рекомендуется использовать только качественные смазочные материалы, которые соответствуют стандартам для УАЗов.
При установке шкворней важно правильно затянуть гайки. Используйте динамометрический ключ и соблюдайте рекомендованные моменты затяжки, указанные в инструкции производителя. Недостаточная или чрезмерная затяжка может привести к повреждению шкворней или ослаблению узла.
Если после сборки узел начинает издавать посторонние звуки, такие как стуки или скрипы, это может свидетельствовать о неправильной установке или износе компонентов. Проверьте, не образуется ли люфт в соединениях, и замените поврежденные элементы.
После проверки всех этих аспектов можно приступать к тестированию автомобиля на дорогах. Следите за поведением передней оси, особенно при поворотах и на неровных участках дороги. Неисправности в собранном узле часто проявляются именно в этих условиях.
Вопрос-ответ:
Какие инструменты мне понадобятся для замены шкворней на УАЗ нового образца своими руками?
Для замены шкворней на УАЗ нового образца потребуется следующий набор инструментов: гидравлический пресс или молот, гаечные ключи, головки для откручивания болтов, съёмник шкворней, домкрат, а также специализированные вставки и приспособления для работы с узлами подвески. При необходимости могут понадобиться средства для очистки деталей от грязи и старого смазочного материала.
Можно ли заменить шкворни на УАЗ нового образца без специального оборудования?
Заменить шкворни на УАЗ нового образца без специального оборудования достаточно сложно и рискованно. Для этого потребуется хотя бы гидравлический пресс, который можно заменить на молот и старый пресс в случае отсутствия профессионального оборудования, но такой способ сильно увеличивает риск повреждения деталей. Без специального оборудования также будет сложно точно выполнить все необходимые операции по сборке и разборке деталей, что может повлиять на безопасность машины.
Какие признаки того, что шкворни на УАЗ требуют замены?
Признаки износа шкворней на УАЗ нового образца могут быть следующие: появление люфта в передней подвеске, стук и шум при движении, ухудшение управляемости машины, особенно на поворотах, а также повышенный износ шин. Если при проверке подвески вы заметили эти симптомы, скорее всего, шкворни уже нуждаются в замене.
Нужно ли менять шкворни парами, или можно заменить только один?
Лучше всего менять шкворни парами, даже если повреждён только один. Это связано с тем, что износ шкворней происходит постепенно и одинаково с обеих сторон, а замена только одного может привести к неравномерному износу подвески и ухудшению характеристик управления. Замена обеих шкворней обеспечит стабильную работу подвески и предотвратит дополнительные проблемы в будущем.
Как правильно заменить шкворни на УАЗ нового образца своими руками?
Чтобы заменить шкворни на УАЗ нового образца, прежде всего, потребуется несколько инструментов: домкрат, ключи, молоток, и набор гаечных ключей. Важно снять переднюю ось автомобиля, чтобы добраться до шкворней. Сначала ослабьте болты крепления ступицы, затем аккуратно снимите ось. Далее нужно извлечь старые шкворни с помощью молотка и осторожно установить новые. После установки необходимо все затянуть и проверить, чтобы все элементы были на своем месте, а болты зафиксированы должным образом. Не забывайте тщательно проверить затяжку перед выездом на дорогу.
Какие ошибки часто допускают при замене шкворней на УАЗ и как их избежать?
При замене шкворней на УАЗ часто допускают несколько ошибок. Во-первых, неправильно затягивают болты, что может привести к их ослаблению и даже поломке в процессе эксплуатации. Во-вторых, многие владельцы не проверяют геометрию установки шкворней, что влияет на управляемость автомобиля и ускоряет износ подвески. Чтобы избежать этих проблем, нужно тщательно следить за моментом затяжки болтов, пользоваться нужными инструментами и после замены провести проверку на равномерность работы подвески. Не стоит также экономить на качестве шкворней — лучше выбрать оригинальные детали или проверенные аналоги.
