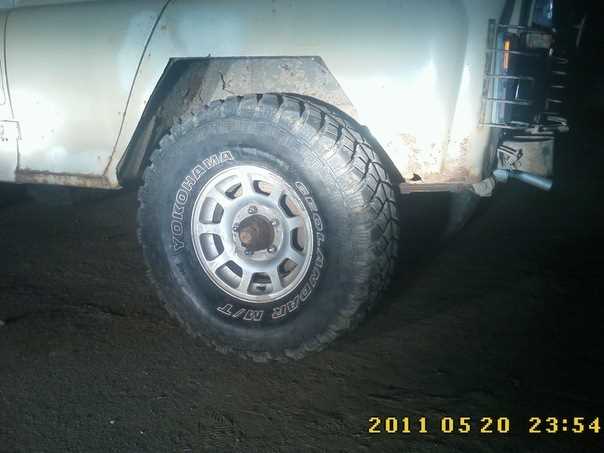

Установка 33-дюймовых шин на УАЗ требует кардинального вмешательства в конструкцию кузова. Заводские арки рассчитаны максимум на 31 колёса, и при увеличении диаметра неизбежно возникает задевание покрышек при вывороте и ходе подвески. Единственный надёжный способ решения – обрезка арок с последующей герметизацией и доработкой кромок.
Перед началом работ необходимо точно определить ход подвески и вылет дисков. При стандартных мостах и лифте подвески до 50 мм задевание возможно уже при частичном выкручивании руля. Оптимальная высота арок по вертикали – не менее 820 мм от центра ступицы, что даёт достаточный зазор даже при диагональном вывешивании.
Разметка производится с установленными колёсами. Используют штангенциркуль и строительный маркер. Важно учесть, что арка должна быть вырезана не симметрично относительно центра колеса, а с небольшим смещением вперёд по ходу автомобиля – примерно на 30–40 мм – чтобы компенсировать смещение колеса при сжатии рессор или пружин.
Резка выполняется болгаркой с тонким диском по металлу. После снятия лишнего металла требуется обработка краёв напильником и нанесение антикоррозийного покрытия. Кромки обязательно усиливаются гибкими накладками или свариваются с добавлением новых сегментов, особенно на передних крыльях, где снижается общая жёсткость конструкции.
Задние арки на УАЗах с рамной конструкцией требуют частичной доработки внутреннего подкрылка. Обычно его срезают и изготавливают новую кромку из оцинковки, которую сваривают или приклёпывают к остаткам лонжерона. Герметизация выполняется полиуретановым герметиком с обязательной последующей покраской.
Необходимые инструменты и материалы для обрезки арок
Углошлифовальная машина (болгарка) с отрезным диском по металлу диаметром 125 или 150 мм – основной инструмент для резки. Лучше использовать тонкие диски (1,0–1,6 мм) для более точного среза.
Маркеры с устойчивой краской или меловые карандаши для нанесения линии реза. Шаблоны из картона облегчат симметричную разметку с обеих сторон кузова.
Струбцины и саморезы с прессшайбой для временной фиксации усилителей или лекал на кузове перед окончательной обрезкой.
Ленты малярные широкие – защищают окрашенные участки от случайных царапин и сколов, а также помогают контролировать линию реза.
Ручной напильник или лепестковый круг на болгарку для снятия заусенцев и выравнивания кромок после обрезки.
Грунт по металлу, цинк-спрей или холодная оцинковка для обработки срезов и защиты от коррозии.
Защитные очки, перчатки и респиратор обязательны при работе с режущим инструментом и металлической пылью.
Определение зоны резки по диаметру и ходу колеса
Для установки 33-дюймовых шин на УАЗ необходимо точно определить зону резки арок, учитывая не только внешний диаметр колеса (примерно 838 мм), но и его рабочий ход при полном вывороте и сжатии подвески.
- Замер колеса производится в сборе, под весом автомобиля. Учитывается максимально возможный вертикальный ход, включая крайние положения отбоя и сжатия амортизаторов.
- Передняя арка: при полном вывороте рулевого колеса наружный край покрышки смещается к задней кромке арки. При установке 33″ шин без лифта или с минимальным лифтом (до 50 мм) требуется убрать часть металла примерно на 80–100 мм назад от штатной кромки и на 30–40 мм вверх от стандартного радиуса.
- Задняя арка: ход колеса при артикуляции влияет на внутреннюю кромку. Расширение вверх требуется минимум на 50 мм от заводского радиуса, особенно при короткоходовых пружинах. При длинноходовой подвеске – до 70 мм.
- Учитывай смещение колеса назад при работе подвески – ось вращения балки прижимает колесо к задней части арки. Зазор в этой зоне должен составлять не менее 20 мм при полном сжатии.
Разметка производится по фактическому положению колеса. Подвеска сжимается домкратом до упора отбойников, руль выкручивается в обе стороны. Участки касания отмечаются мелом. Резка выполняется с запасом 10–15 мм от зоны контакта.
Подготовка кузова: демонтаж подкрылков и элементов облицовки
Сначала снимаются передние и задние колёса. Это необходимо для свободного доступа к аркам. Используется домкрат с минимальной грузоподъёмностью 2 тонны и надёжные упоры под раму.

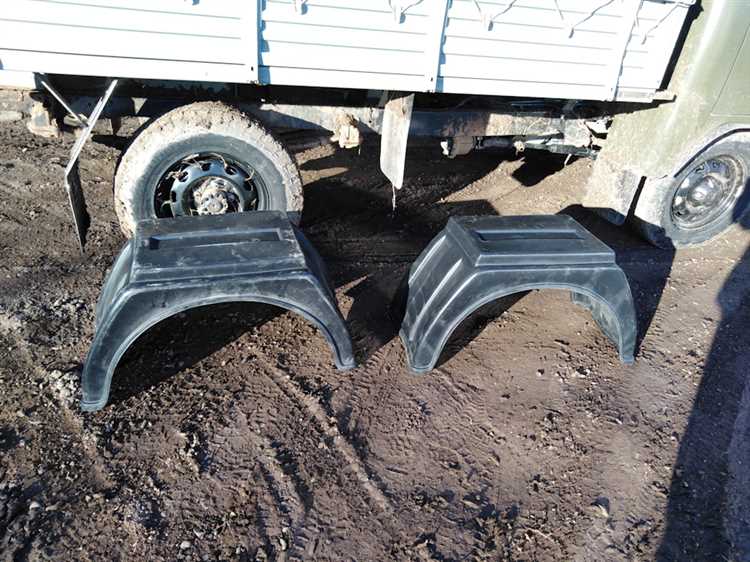

Далее снимаются пластиковые подкрылки. Крепление – саморезы по периметру арки и клипсы в передней части. При демонтаже не допускается проворот крепежа – рекомендуется предварительно обработать резьбу проникающей смазкой.
После удаления подкрылков осматривается внутренняя часть арки. Удаляются все остатки герметика, песка и ржавчины. Для этого применяются металлические щётки и шпатели. Области с коррозией зачищаются до металла.
Снимаются пластиковые и металлические элементы облицовки, примыкающие к аркам: молдинги, декоративные накладки, расширители. Если имеются самодельные доработки (например, заклёпанные усиления), они также демонтируются.
Перед дальнейшими действиями вся зона обработки обезжиривается. Используются ацетон или специализированные обезжириватели. Поверхность должна быть полностью чистой и сухой – это важно для точной разметки линии среза и качественной последующей антикоррозийной обработки.
Разметка линии реза с учётом геометрии кузова
Перед началом разметки необходимо демонтировать штатные локеры и проверить наличие очагов коррозии в зоне будущего реза. Работы проводятся на ровной поверхности при полностью разгруженной подвеске.
- Установить колесо 33″ на штатный диск и временно закрепить на штатное место. Выворот на максимум в обе стороны – обязательное условие для оценки зазоров.
- Замерить расстояние от края протектора до кромки арки при полном вывороте. Минимальный допуск до металла – 30 мм, до пластика – 20 мм.
- Обозначить максимальную зону хода колеса по вертикали – от нижнего края арки до верхней точки при полном сжатии подвески. Учесть лифт подвески, если он уже установлен.
Для построения линии:
- Использовать гибкую малярную ленту (шириной 15–20 мм) для точной отрисовки дуги по очерченным контрольным точкам.
- Начальная точка – передняя часть арки, на 20–30 мм выше текущей кромки.
- Финиш – задняя часть арки, уровень определяется по зазору с колесом при обратном вывороте.
- Нижняя часть арки сдвигается вверх на 40–50 мм от штатной кромки – для увеличения клиренса и исключения задевания при артикуляции.
Контрольный этап – визуальная проверка симметрии сторон. При необходимости скорректировать разметку с помощью шаблона, изготовленного по первой арке.
Техника безопасной резки кузова болгаркой или лобзиком
Перед началом работы отключается аккумулятор. Искровой контакт с электропроводкой и топливными магистралями исключается. Рабочая зона очищается от грязи, антикора и подкрылков до металла.
Для резки болгаркой используется круг 1–1,6 мм по металлу. Инструмент фиксируется двумя руками, рез ведётся без нажима, строго по разметке. Угол атаки – не более 15°. Поверхность режется частями, давая металлу остыть. Искры направляются вниз, не на салон и не на бензобак. Использование зачуханных, неровных или перегретых кругов исключается.
Электролобзик с полотном по металлу даёт меньше искр, но требует устойчивого крепления детали. Полотно выбирается с мелким зубом (не крупнее 1,5 мм), для листа до 1,5 мм толщиной. Работа ведётся на малых оборотах, с постоянным контролем прямолинейности пропила. При перегреве полотна рез приостанавливается.
Острые края после резки обрабатываются напильником или лепестковым кругом. Заусенцы удаляются сразу, чтобы избежать порезов при дальнейших работах.
Резка проводится в защитных очках, перчатках, одежде из плотной ткани. Никаких легковоспламеняющихся предметов рядом быть не должно.

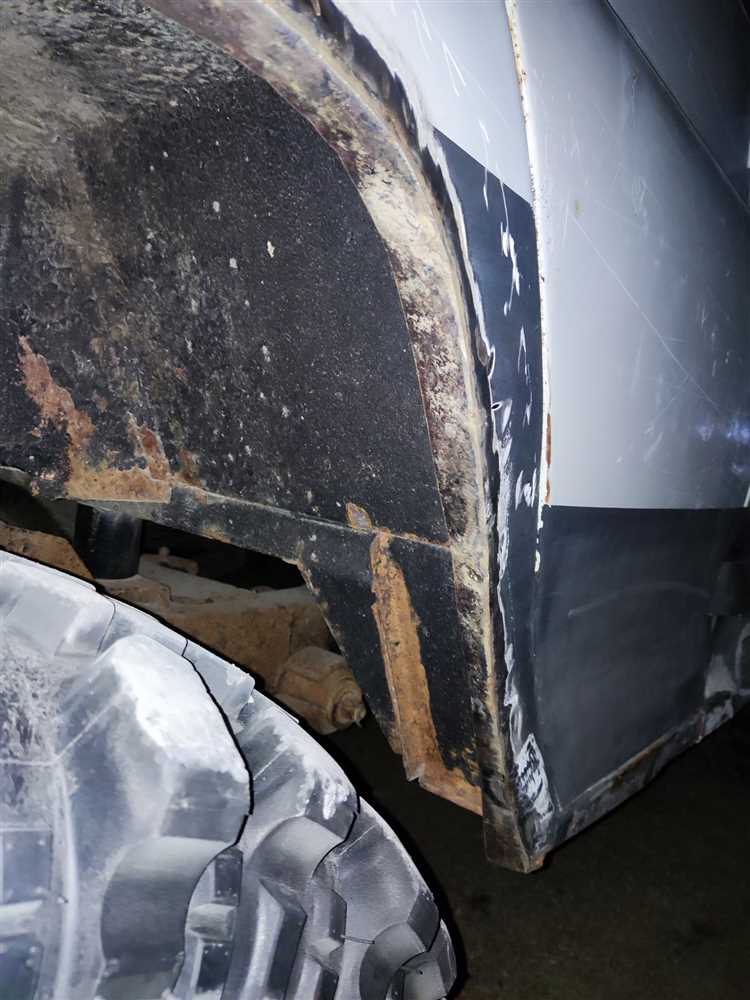

Усиление и обработка кромок после обрезки
После обрезки арок УАЗ для установки 33-дюймовых колес необходимо уделить внимание усилению и обработке кромок. Это критично для предотвращения их коррозии, а также для обеспечения необходимой жесткости, особенно в местах, где метал подвергается повышенной нагрузке.
Усиление кромок можно выполнить с помощью сварки дополнительных металлических полос. Обычно используют сталь толщиной 2–3 мм, которая сваривается вдоль внутренней и внешней сторон обрезанных кромок. Это придаст арке дополнительную жесткость и снизит вероятность деформации в условиях активной эксплуатации. Важно, чтобы сварочные швы были качественными и ровными, чтобы избежать образования трещин или слабых мест в конструкции.
Обработка кромок после обрезки включает несколько этапов. На первом этапе стоит тщательно зачистить все неровности, используя шлифовальную машину с абразивными кругами. Это обеспечит гладкость и устранит заусенцы, которые могут привести к повреждениям или начать корродировать.
Для предотвращения коррозии рекомендуется обработать обработанные кромки антикоррозийными составами. Используются средства, такие как эпоксидные грунты или антигравийные покрытия, которые создают прочный барьер от влаги и химических воздействий.
Финишная обработка кромок может включать нанесение краски или порошкового покрытия. Порошковая окраска обладает высокой стойкостью к механическим повреждениям и агрессивной среде, идеально подходя для арок, подверженных грязи и влаге. Перед нанесением покрытия важно обезжирить поверхность и провести финишную шлифовку.
Также можно использовать специальные профилированные накладки или усилители из стали или алюминия, которые крепятся с помощью болтов или сварки, усиливая конструкцию в местах, подверженных нагрузкам.

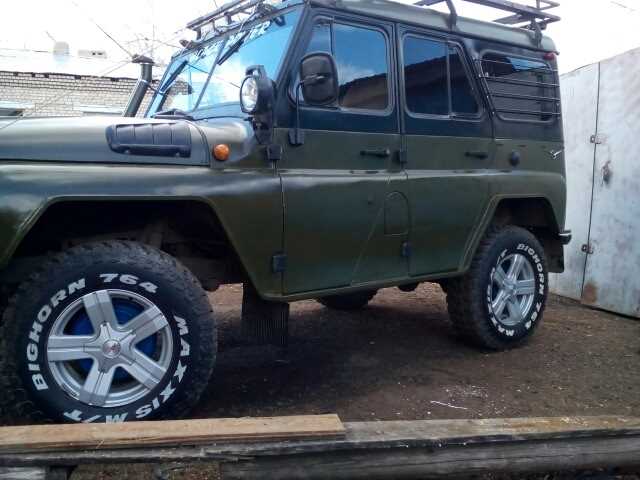

Проверка зазоров и свободы хода 33-дюймовых колёс
Перед установкой 33-дюймовых колёс на УАЗ необходимо тщательно проверить зазоры и свободу хода, чтобы избежать повреждений подвески и кузова в процессе эксплуатации. Основные этапы проверки включают измерение расстояний между колёсами и арками, а также тестирование хода подвески при максимальной нагрузке.
Начните с измерения зазора между внешней стороной шины и аркой. Для этого колесо должно быть установлено на автомобиль, и необходимо замерить расстояние от шины до арки в нескольких точках, включая переднюю и заднюю части. Минимальное расстояние для колеса диаметром 33 дюйма должно быть не менее 4 см в местах с наибольшим возможным ходом подвески. Это обеспечит достаточный зазор для свободного вращения колеса при любых условиях.
Для проверки свободы хода подвески на УАЗе с 33-дюймовыми колёсами важно учитывать амортизаторы и пружины, которые могут ограничивать ходы при полном прогибе. Задействуйте подвеску до максимального хода, проверьте, не задевает ли колесо за арку или элементы кузова. Особое внимание следует уделить переднему колесу, так как оно часто может встречать препятствия при поворотах на максимальном угле.
Проверьте также работу рулевого управления. Если колесо слишком близко к внутренней части арки, это может привести к проблемам с управляемостью и повреждениям. Прокачайте рулевое управление, чтобы выявить возможные подёргивания или сопротивление на крайних точках хода.
Если зазоры недостаточны, необходимо скорректировать арки. Для этого можно использовать расширители арок или выполнить обрезку металлической части кузова, не забывая о сохранении жесткости конструкции. Также стоит учитывать, что при установке больших колёс часто требуется увеличение хода подвески, что требует модификации амортизаторов и пружин.
Вопрос-ответ:
Как узнать, можно ли установить колёса 33 на мой УАЗ?
Чтобы установить колёса 33 на УАЗ, нужно сначала оценить размер и тип арок. Убедитесь, что в арках достаточно места для больших колёс, и что стандартная подвеска автомобиля не будет мешать. Также потребуется учесть возможные изменения в подвеске и рулевом управлении. Рекомендуется проконсультироваться с механиками, чтобы правильно оценить все параметры.
Что нужно сделать, чтобы подготовить арки для установки 33 колёс?
Для установки колёс 33 на УАЗ, необходимо обрезать арки, увеличив их размер. Обычно для этого используют болгарку или пилу, чтобы аккуратно снять лишний металл с верхней и боковой части арки. Важно оставаться аккуратным, чтобы не повредить другие элементы кузова. Также рекомендуется провести обработку антикоррозийными средствами, чтобы предотвратить ржавчину в местах обрезки.
Какие инструменты понадобятся для обрезки арок УАЗ?
Для обрезки арок УАЗ под колёса 33, вам понадобятся такие инструменты, как болгарка с дисками для металла, пила по металлу, а также напильник и дрель для дополнительной доработки краёв. Возможно, вам также потребуется сварочный аппарат для устранения возможных повреждений, если в процессе работы арки деформируются.
Как избежать повреждений кузова при обрезке арок?
Чтобы избежать повреждений кузова при обрезке арок, важно соблюдать осторожность и тщательно планировать все действия. Рекомендуется использовать защитные устройства, такие как защитные экраны для болгарки и надёжную фиксацию кузова. Также стоит контролировать глубину обрезки, чтобы не затронуть внутренние элементы автомобиля, такие как проводка или элементы подвески.
После обрезки арок нужно ли что-то менять в подвеске УАЗ?
После обрезки арок, чтобы установить колёса 33, может потребоваться корректировка подвески. Например, может понадобиться установить проставки или усилить амортизаторы, чтобы компенсировать увеличенную нагрузку от более крупных колёс. Также важно проверить геометрию колес и рулевого управления, чтобы исключить возможные проблемы с управляемостью.
