Карбюратор от ВАЗ 2107 часто используется как альтернатива штатному узлу УАЗ 31514 благодаря его более точной дозировке топлива, лучшей стабильности холостого хода и простоте регулировки. Особенно востребован он в условиях, когда стандартный карбюратор К-151 начинает проявлять нестабильную работу при изменениях температуры или углов наклона кузова.
Установка требует доработки впускного коллектора или переходной плиты, так как фланцы ВАЗовского карбюратора не совпадают с уазовским коллектором. Оптимальный вариант – использование переходника, обеспечивающего герметичное соединение без вмешательства в штатную геометрию узлов. Материал переходной плиты – алюминий толщиной не менее 10 мм, что обеспечивает прочность и отсутствие деформаций при затяжке.
Жиклеры на карбюраторе 2107 также требуют замены. Для двигателя УМЗ-417 или ЗМЗ-402 наилучший результат достигается при установке главных топливных жиклеров 107-110, воздушных – 150-160. Регулировка уровня топлива в поплавковой камере проводится после установки, ориентируясь на параметры 24–25 мм от плоскости корпуса до поплавка при закрытом клапане.
Также необходимо обеспечить корректное подключение системы вентиляции картера и вакуумного опережения зажигания. Шланги подбираются по внутреннему диаметру и длине с учетом минимального количества изгибов. Подключение осуществляется к соответствующим штуцерам карбюратора, с обязательной проверкой герметичности соединений.
Подбор подходящего карбюратора ВАЗ 2107 для установки на двигатель УАЗ

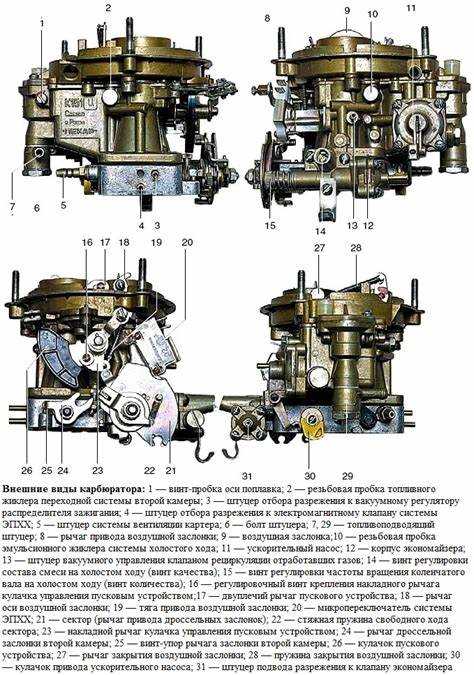

Для установки карбюратора ВАЗ 2107 на УАЗ 31514 с двигателем УМЗ-417 или УМЗ-421 оптимально использовать модель карбюратора «Озон» 2107-1107010-20. Этот карбюратор имеет двухкамерную конструкцию с механическим приводом второй камеры и обеспечивает стабильную работу при низких и средних оборотах, что соответствует тяговым характеристикам уазовского двигателя.
Важно выбирать карбюратор с заводским жиклёром главной дозирующей системы первой камеры размером 107 и второй – 150, что обеспечивает более точную топливную смесь для двигателя УМЗ. Убедитесь, что диффузоры имеют размеры 23/24 мм: такие значения способствуют лучшему наполнению цилиндров при увеличенной массе автомобиля УАЗ по сравнению с ВАЗ.

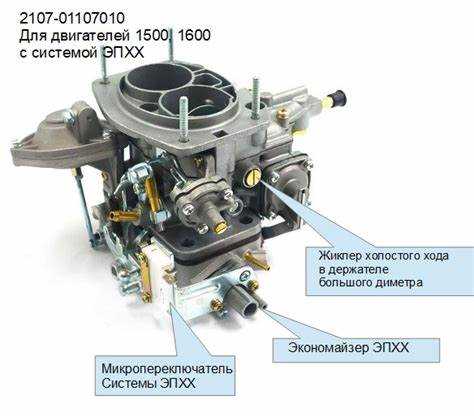

Избегайте карбюраторов поздних выпусков с экономайзером принудительного холостого хода (ЭПХХ), если проводка УАЗа не рассчитана под него. Для упрощённого подключения подойдут версии без ЭПХХ или с возможностью его отключения. Следует также проверить герметичность корпуса и отсутствие износа дроссельных осей – это критично для устойчивого холостого хода на уазовских моторах.
Для лучшей совместимости рекомендуется использовать переходную проставку между фланцем впускного коллектора УМЗ и карбюратором ВАЗ, обеспечивающую герметичность и правильную ориентацию заслонок. Учитывайте, что без такой проставки установка невозможна из-за различий в шпильках и плоскостях прилегания.
Желательно выбирать карбюратор с металлическим поплавком – он менее подвержен деформации от вибраций и перегрева, характерных для эксплуатации УАЗ в тяжёлых условиях. Также предпочтительно наличие винтовой регулировки уровня топлива в поплавковой камере, что упрощает настройку без полного демонтажа карбюратора.
Необходимые доработки коллектора для совместимости с карбюратором
Для установки карбюратора от ВАЗ 2107 на двигатель УАЗ 31514 требуется модификация впускного коллектора, так как стандартный фланец УАЗа не совпадает с посадочной плоскостью карбюратора. Необходимо выровнять поверхность фланца и просверлить новые отверстия под шпильки согласно межцентровому расстоянию ВАЗовского карбюратора – 68 мм по ширине и 44 мм по длине.
При сверлении важно выдерживать перпендикулярность и симметрию относительно оси коллектора. Используются шпильки М8 длиной 35–40 мм с последующей установкой на резьбовой фиксатор. Если фланец коллектора имеет износ или кривизну, необходимо выполнить фрезеровку до получения ровной плоскости.
Каналы коллектора следует аккуратно доработать, убрав острые края и переходы в зоне прилегания к карбюратору, чтобы исключить завихрения и ухудшение потока. Рекомендуется также проконтролировать герметичность соединения с помощью прокладки из бензостойкого паронита толщиной 2–3 мм. При необходимости изготавливается переходная проставка из алюминия, обеспечивающая плотную посадку и компенсацию геометрических несоответствий.
Дополнительно следует учесть расположение вакуумных и охлаждающих каналов – в некоторых случаях их необходимо заглушить либо перенаправить с помощью штуцеров. Перед установкой проверяется отсутствие перекрытия воздушных и топливных каналов карбюратора корпусом коллектора.
Изменения в системе подачи топлива при установке карбюратора ВАЗ
При установке карбюратора от ВАЗ 2107 на УАЗ 31514 требуется перенастройка системы подачи топлива с учётом различий в конструкции узлов. Насос УАЗа с механическим приводом может создавать избыточное давление для ВАЗовского карбюратора, рассчитанного на 0,2–0,3 бар. Рекомендуется установить топливный регулятор давления с диапазоном настройки 0,15–0,35 бар, чтобы избежать перелива.
Топливный фильтр следует заменить на модель с меньшим сопротивлением потоку – желательно устанавливать фильтр от ВАЗ 2107 перед регулятором давления. Диаметр топливных шлангов необходимо проверить: внутреннее сечение должно быть не менее 6 мм, чтобы обеспечить достаточный поток без кавитации, особенно при высоких нагрузках.
Подача топлива от бака к карбюратору должна быть максимально прямолинейной, без лишних изгибов и переходов по диаметру. Шланги старого образца с внутренним армированием часто создают паразитные вихри потока, что снижает стабильность уровня топлива в поплавковой камере. Желательно использовать бензомаслостойкие шланги с гладкими стенками, например, типа ГОСТ 10362-76.
Обратка (если она осталась) должна быть заглушена или подключена через перепускной клапан, обеспечивающий стабильное давление. Без этой меры возможно образование воздушных пробок и нестабильная работа на холостом ходу. Дополнительно рекомендуется установка топливного сепаратора или уловителя паров для минимизации испарений в подкапотном пространстве.
Настройка привода дроссельной заслонки под карбюратор ВАЗ 2107

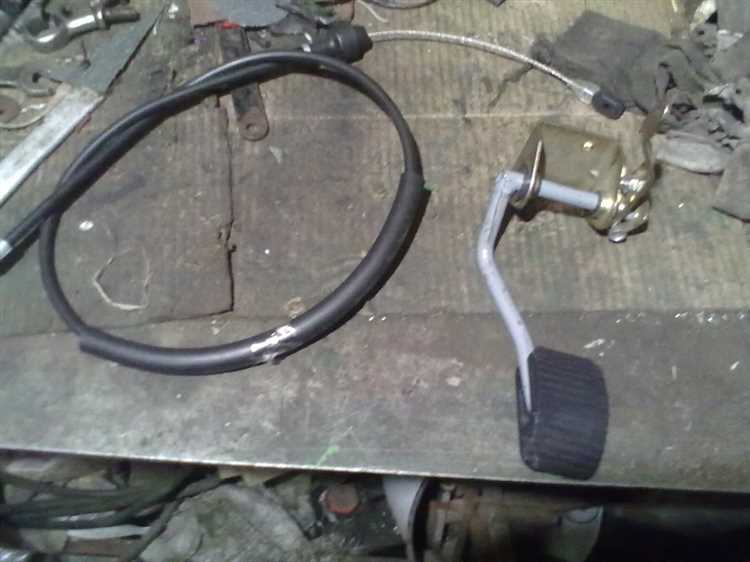

При установке карбюратора ВАЗ 2107 на УАЗ 31514 требуется доработка привода дроссельной заслонки. Заводская система УАЗа рассчитана на иной тип карбюратора, поэтому штатный трос не обеспечивает корректную работу привода.
Первым этапом необходимо заменить рычаг дроссельной заслонки на карбюраторе. Используется рычаг от классических моделей ВАЗ, ориентированный под работу с тягой, а не с тросом. Для обеспечения полной амплитуды открытия заслонки рекомендуется установка рычага длиной не менее 35 мм от оси вращения до точки крепления тяги.
Тяга газа УАЗа требует перенастройки по длине. После демонтажа заводского наконечника устанавливается регулировочный наконечник с резьбой М6, позволяющий точно выставить длину тяги. Конец тяги должен располагаться на оси рычага под углом около 70–80° при закрытой заслонке и 10–20° при полностью открытой. Это предотвращает заедание и обеспечивает равномерный ход педали.
Крепление тяги к рычагу осуществляется через шарнирную головку, допускающую небольшой люфт. Недопустим жёсткий монтаж – он приводит к заклиниванию при тепловом расширении деталей.
После механической настройки выполняется проверка хода педали. При полностью выжатой педали заслонка должна открываться на 90° относительно закрытого положения. Если этого не происходит, корректируется длина тяги или положение рычага.
Важно: при неподходящем положении тяги увеличивается сопротивление при нажатии на педаль и возрастает риск повреждения оси заслонки. Все регулировки выполняются при заглушённом двигателе и полностью прогретой системе.
Финальный этап – контроль свободного хода педали газа. Он не должен превышать 10–15 мм. При превышении этого значения возможны провалы в отклике и нестабильная работа при резком нажатии.
Корректировка системы охлаждения с учётом новой конфигурации
При установке карбюратора ВАЗ 2107 на двигатель УАЗ 31514 требуется адаптация системы охлаждения для обеспечения стабильной терморегуляции. Карбюратор от ВАЗ рассчитан на иной температурный режим, и его эксплуатация с оригинальной уазовской системой охлаждения может привести к перегреву или нестабильной работе двигателя.
- Заменить термостат на аналогичный ВАЗовскому с температурой открытия 85 °C. УАЗовский термостат (80 °C) открывается слишком рано, что может привести к переохлаждению двигателя и нестабильной работе карбюратора на холостом ходу.
- Патрубок подачи охлаждающей жидкости к карбюратору (если используется обогреваемая прокладка) необходимо изготовить из термостойкого армированного шланга диаметром 10 мм. Подключать к малому кругу между помпой и термостатом для стабильного прогрева зимой.
- Радиатор желательно заменить на алюминиевый с увеличенной теплоотдачей. Рекомендуется использовать трехрядный радиатор с плотностью сот не менее 10 ед/см².
- Вентилятор – заменить механический на электрический с датчиком включения при 92 °C. Это позволит избежать переохлаждения при движении без нагрузки.
- Обязательно проверить герметичность шлангов и соединений после внесения изменений. Протечки в зоне подключения обогрева карбюратора могут привести к отказу двигателя.
Также стоит промыть систему охлаждения перед установкой нового оборудования и залить антифриз, соответствующий температурному диапазону эксплуатации (не ниже -40 °C). Нельзя использовать воду или несовместимые жидкости: они вызывают коррозию и образование накипи, особенно в алюминиевых радиаторах.
Порядок пуско-наладки двигателя после установки карбюратора
Затем следует настроить воздушную и топливную системы. Проверьте уровень топлива в поплавковой камере карбюратора. Он должен соответствовать рекомендованным значениям, указанным в технической документации. Если уровень неправильный, отрегулируйте его с помощью винта регулировки уровня топлива.
Проведите проверку холостого хода. Для этого включите зажигание и заведите двигатель. При прогреве двигателя настройте винт регулировки холостого хода так, чтобы обороты соответствовали номинальным, обычно в пределах 800–900 об/мин. Также можно корректировать положение заслонки, чтобы обеспечить стабильную работу на холостых оборотах.
После настройки холостого хода приступайте к регулировке смеси. Вращайте винт смеси для оптимальной работы двигателя на разных оборотах. После достижения стабильной работы на холостых оборотах и проверке оборотов на ускорении, двигатель должен работать ровно и без перебоев.

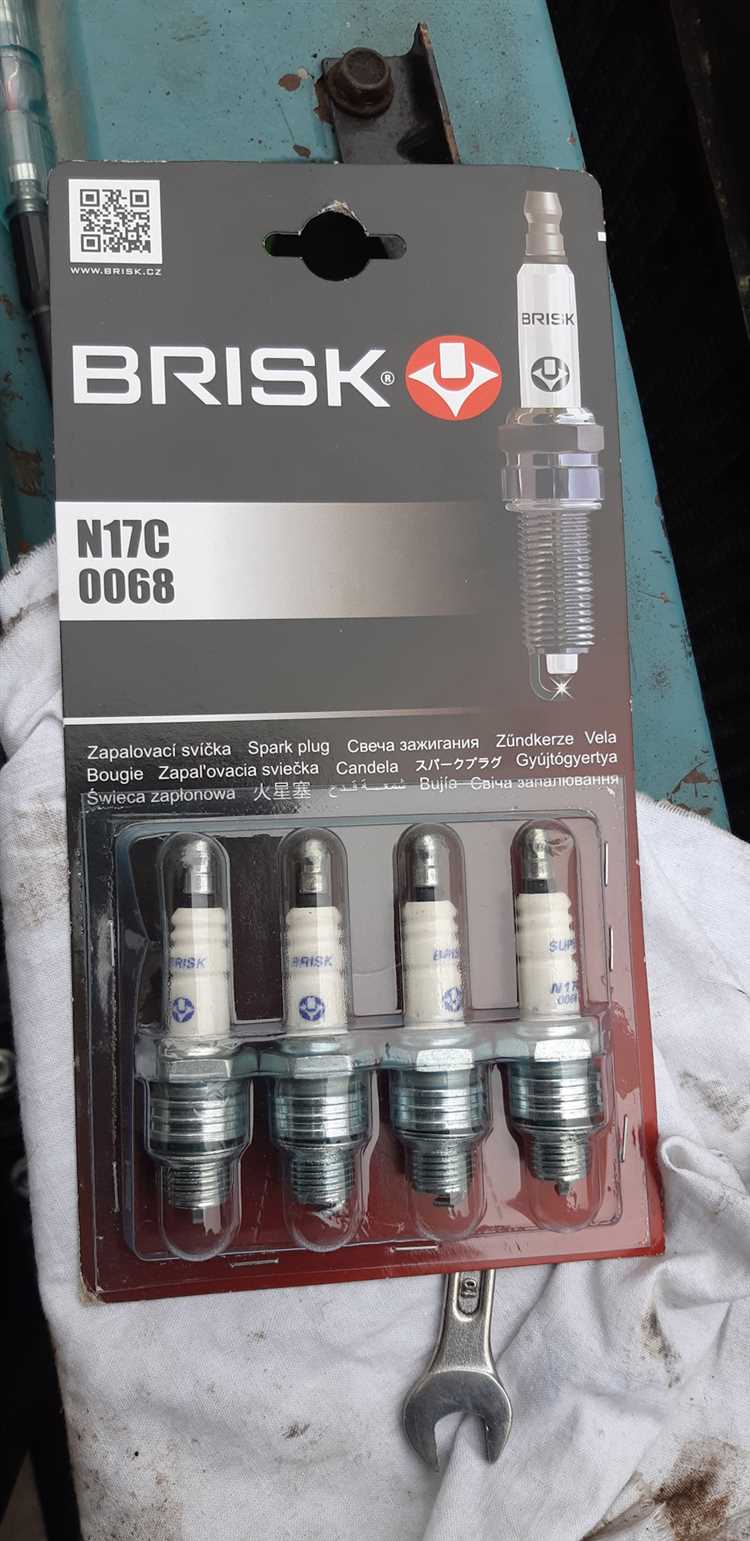

Не забудьте проверить работу системы зажигания. Если при запуске двигателя возникают проблемы, настройте угол опережения зажигания, учитывая характеристики нового карбюратора и соответствие рекомендованным параметрам.
Заключительный этап пуско-наладки – это тест-драйв. Проезжайте несколько километров на различных оборотах двигателя, следите за его поведением. При необходимости подкорректируйте параметры карбюратора, чтобы исключить нестабильную работу двигателя или его перегрев.
Вопрос-ответ:
Какие преимущества дает установка карбюратора ВАЗ 2107 на УАЗ 31514?
Установка карбюратора ВАЗ 2107 на УАЗ 31514 может привести к улучшению динамики работы двигателя, более стабильной работе при разных температурных режимах и снижению расхода топлива. Это связано с тем, что карбюратор ВАЗ 2107 обладает лучшей настройкой, что позволяет более точно регулировать подачу топлива. Также, благодаря простоте конструкции, такой карбюратор легче обслуживать и ремонтировать, что может быть полезно в условиях эксплуатации в отдаленных районах.
Какую комплектацию нужно подготовить для установки карбюратора ВАЗ 2107 на УАЗ 31514?
Для установки карбюратора ВАЗ 2107 на УАЗ 31514 потребуется набор деталей, включая сам карбюратор, адаптер для крепления, топливопровод, воздушный фильтр и, возможно, другие элементы системы впуска. Важно также проверить, подходит ли карбюратор по крепежным отверстиям и конструкции впускного коллектора. Если необходимо, придется изготовить переходники для соединения элементов системы. Также важно учесть, что потребуется регулировка системы зажигания для правильной работы двигателя после установки нового карбюратора.
Можно ли установить карбюратор ВАЗ 2107 на УАЗ 31514 без серьезных изменений в конструкции?
Да, установка карбюратора ВАЗ 2107 на УАЗ 31514 возможна без крупных изменений в конструкции. Однако, потребуется адаптация системы крепления карбюратора и возможные корректировки в топливопроводах. Сам процесс установки не требует значительных переделок, но для лучшего результата можно установить переходные пластины или другие детали, которые помогут обеспечить оптимальное соединение между карбюратором и впускным коллектором. Главное — обеспечить герметичность и правильную подачу топлива.
Какие сложности могут возникнуть при установке карбюратора ВАЗ 2107 на УАЗ 31514?
Основной сложностью при установке карбюратора ВАЗ 2107 на УАЗ 31514 может стать несовпадение креплений или необходимость доработки топливопроводов. Также могут возникнуть проблемы с регулировкой системы подачи топлива, так как настройки карбюратора для УАЗа и ВАЗа могут немного отличаться. Важно обратить внимание на правильную настройку качества смеси, чтобы избежать перегрева или недохода топлива в двигатель, что может снизить его эффективность. Кроме того, может потребоваться регулировка системы зажигания для оптимальной работы.
Какие плюсы и минусы имеет использование карбюратора ВАЗ 2107 вместо родного на УАЗ 31514?
Плюсы использования карбюратора ВАЗ 2107 заключаются в улучшении экономичности работы двигателя и повышении его мощности на средних оборотах, благодаря более точной настройке подачи топлива. Также, карбюратор ВАЗ 2107 проще обслуживать и найти запчасти для него. Однако есть и минусы — возможная несовместимость некоторых элементов, таких как воздушный фильтр, что потребует дополнительных затрат на покупку переходников или других комплектующих. Также важно тщательно настроить карбюратор, чтобы избежать неправильной работы двигателя.
Можно ли установить карбюратор от ВАЗ 2107 на УАЗ 31514 и какие могут быть трудности?
Да, установить карбюратор от ВАЗ 2107 на УАЗ 31514 возможно, однако есть несколько нюансов, которые стоит учесть. Во-первых, ВАЗ 2107 и УАЗ 31514 имеют разные крепления для карбюратора, поэтому потребуется адаптер или переделка креплений. Во-вторых, карбюратор ВАЗ 2107 предназначен для другого типа двигателя, и может потребоваться настройка или замена жиклеров, чтобы добиться правильной работы двигателя УАЗ. Также важно учитывать особенности системы впуска и выходных трубопроводов, которые могут потребовать доработки или установки новых патрубков. Некоторые владельцы автомобилей УАЗ сообщают о проблемах с регулировкой холостого хода и потребностью в дополнительной настройке смеси для стабильной работы двигателя.
Как установить карбюратор ВАЗ 2107 на УАЗ 31514 своими руками?
Для установки карбюратора ВАЗ 2107 на УАЗ 31514 своими руками необходимо выполнить несколько шагов. В первую очередь, вам нужно будет снять старый карбюратор с двигателя УАЗ и очистить все поверхности от грязи и масла. Затем подготовьте адаптер для крепления карбюратора ВАЗ 2107, так как крепления у этих моделей отличаются. После этого необходимо установить карбюратор на место, убедившись, что все отверстия для трубопроводов и соединений совпадают. Важным шагом является настройка карбюратора: потребуется подобрать правильные жиклеры и настроить воздушную и топливную смесь для оптимальной работы двигателя. Проверьте работу карбюратора на холостом ходу и на разных оборотах, чтобы убедиться, что он работает стабильно. Установка такого карбюратора может потребовать терпения, но с нужными инструментами и вниманием к деталям выполнить её вполне возможно.
