Базой для самодельного подъемного крана часто выбирают УАЗ-3303 или УАЗ-39094 благодаря прочной раме и доступной трансмиссии. Эти модели позволяют установить крановую надстройку без критической доработки шасси. Грузоподъемность в пределах 500–800 кг возможна при соблюдении требований к центру тяжести и распределению нагрузки.
Каркас стрелы обычно изготавливается из профильной трубы 80×80 мм толщиной 4–5 мм. Для усиления используют косынки в местах сочленения секций. Гидравлический привод берется от гидронасоса НШ-10, подключенного через ременную передачу к двигателю. Оптимальная длина стрелы – 3–3,5 м, чтобы не перегружать раму и избежать опрокидывания.
Опоры выдвижные, ручные или гидравлические, монтируются по бокам рамы. При вылете стрелы более 2 м установка задней противовесной плиты массой от 150 кг обязательна. Управление лебедкой реализуется через электролебедку с тяговым усилием 1000–1500 кг, питающуюся от отдельной аккумуляторной батареи на 12 В.
Для соблюдения баланса и безопасности расчет усилий выполняется заранее с учетом массы груза, вылета стрелы и положения опор. При проектировании важно предусмотреть ограничитель поворота стрелы, чтобы избежать перегрузки по бокам. Все элементы конструкции свариваются с обязательным проваром швов и последующей проверкой на трещины.
Выбор подходящей модели УАЗ для установки подъемного механизма
Для создания подъемного крана на базе УАЗ предпочтение отдают моделям с рамной конструкцией и высокой грузоподъёмностью. Оптимальные варианты – УАЗ-3303 и УАЗ-39094. Обе модели оснащены прочной лонжеронной рамой, что позволяет закрепить крановую установку без риска деформации несущих элементов.
УАЗ-3303 («головастик») обладает двухрядной кабиной и платформой, что удобно для размещения гидравлики и аутригеров. Его грузоподъёмность – до 1 тонны, колесная формула 4×4 обеспечивает проходимость в условиях стройплощадки. База – 2300 мм, что подходит для монтажа компактных кранов с телескопической стрелой.
УАЗ-39094 («фермер») оснащён удлинённой кабиной и раздельной грузовой платформой. Это упрощает разводку коммуникаций и размещение гидрооборудования. При той же грузоподъёмности, что и у 3303, модель имеет увеличенную колесную базу – 2550 мм, что повышает устойчивость при работе с грузами на вылете стрелы.
Модели УАЗ-452 и УАЗ-3741 не подходят для установки подъемного механизма из-за отсутствия рамы и ограниченного ресурса подвески. Также не рекомендуются модификации с кузовом-фургоном – конструкция не рассчитана на точечные нагрузки, создаваемые краном.
При выборе двигателя предпочтение отдают инжекторным ЗМЗ-409 – он стабильнее работает под нагрузкой и проще адаптируется под установку дополнительного гидронасоса. Модели с карбюраторным ЗМЗ-402 требуют модернизации топливной системы при высокой нагрузке на приводной вал.

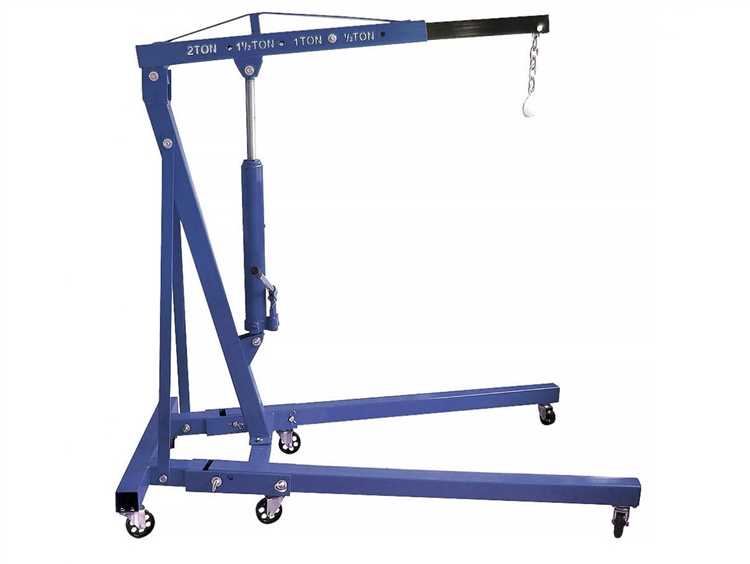

Расчет грузоподъемности и распределения нагрузки на раму
При расчете грузоподъемности подъемного крана на базе УАЗ необходимо учитывать несколько ключевых факторов: мощность силового агрегата, тип и конструкцию рамы, а также расположение кранового оборудования. Основное внимание стоит уделить прочности рамы, которая должна выдерживать не только собственный вес оборудования, но и дополнительные нагрузки от поднимаемого груза.
Первоначально следует рассчитать максимальную нагрузку, которую способна выдержать рама. Это зависит от материала рамы и ее геометрических параметров. Например, для рамы УАЗ с толщиной стенки 4 мм, выполненной из стали марки 45, максимальная нагрузка на одну ось не должна превышать 1500 кг для обеспечения устойчивости и безопасности эксплуатации. Для этого стоит использовать расчет на основе предельных напряжений и коэффициента безопасности, который должен быть не менее 1,5 для долговечности конструкции.
Распределение нагрузки на раму происходит в зависимости от расположения подъемного устройства. Крановое оборудование, установленное на передней части автомобиля, создает дополнительную нагрузку на переднюю ось, что может привести к неравномерному распределению массы. Для компенсации этого эффекта используется дополнительное усиление рамы и перераспределение нагрузки, с возможным увеличением жесткости передней подвески.
Для определения максимальной грузоподъемности крана, важно также учитывать угол подъема и тип груза. В большинстве случаев подъемный кран на базе УАЗ способен поднимать до 500-700 кг при угле подъема 45 градусов. Однако для более тяжелых грузов рекомендуется использовать дополнительные средства стабилизации и усиления рамы, такие как внешние опоры или гидравлические амортизаторы, чтобы избежать деформации конструкции.
Заключительным этапом является тестирование рамы в реальных условиях работы. Прототип должен пройти испытания с максимальными нагрузками, чтобы удостовериться в правильности расчетов и выявить возможные слабые места в конструкции.
Усиление рамы и доработка подвески под крановую установку
Для безопасной эксплуатации подъемного крана на базе УАЗ требуется усиление рамы и доработка подвески. Эти работы необходимы для обеспечения надежности конструкции при высоких нагрузках, которые возникают при подъеме и транспортировке тяжестей.

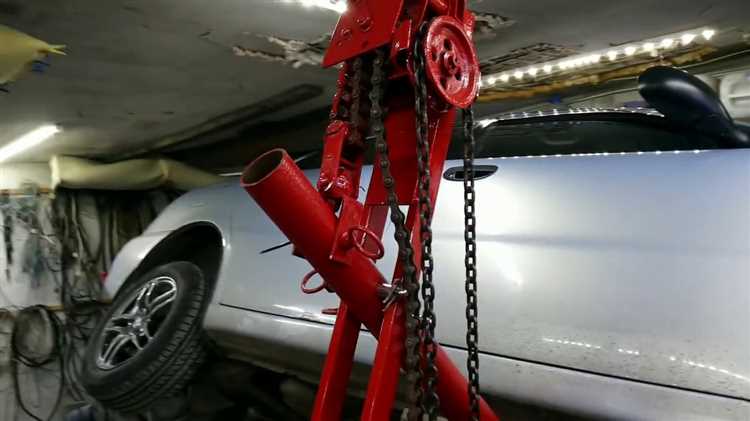

Усиление рамы
Рама УАЗ должна быть модифицирована с учетом увеличенных нагрузок от крана. Основные этапы усиления:
- Установка усилителей на элементы рамы. Используются стальные пластины и трубы, которые привариваются к ключевым участкам рамы, чтобы повысить прочность и жесткость.
- Увеличение толщины профиля. Для повышения прочности профиля рамы можно использовать более толстые стальные элементы или дополнительно сварить усиленные балки вдоль боковых частей рамы.
- Укрепление передней и задней частей рамы. Усилители устанавливаются вдоль продольных балок, а также на местах крепления кранового оборудования.
- Использование коррозионностойких материалов. Рекомендуется обработать усиленные участки антикоррозийными покрытиями для защиты от внешних факторов.
Доработка подвески
Подвеска УАЗ не рассчитана на такие нагрузки, которые возникают при эксплуатации крана, поэтому необходимы следующие доработки:
- Установка усиленных пружин и амортизаторов. Использование пружин с большим сечением и амортизаторов, способных выдерживать увеличенные нагрузки, обеспечит устойчивость транспортного средства при подъеме и движении с нагрузкой.
- Укрепление передних и задних рычагов. Важно установить рычаги с усиленной конструкцией, чтобы предотвратить их деформацию при работе с краном.
- Установка стабилизаторов поперечной устойчивости. Это поможет улучшить баланс машины, снизив риск опрокидывания при подъеме грузов.
- Модификация амортизаторов. Использование газо-масляных амортизаторов или амортизаторов с увеличенным ходом поможет повысить устойчивость подвески и снизить вибрации при работе крана.
Дополнительные рекомендации
- Контроль геометрии подвески. После доработки важно проверить все углы и параметры подвески для устранения возможных перекосов и излишнего износа.
- Использование дополнительных стабилизаторов и распорок. Установка распорок между ключевыми точками рамы и подвески улучшит жесткость конструкции.
- Тестирование с нагрузкой. После проведения доработок рекомендуется провести испытания с реальными грузами для проверки работы системы в условиях эксплуатации.

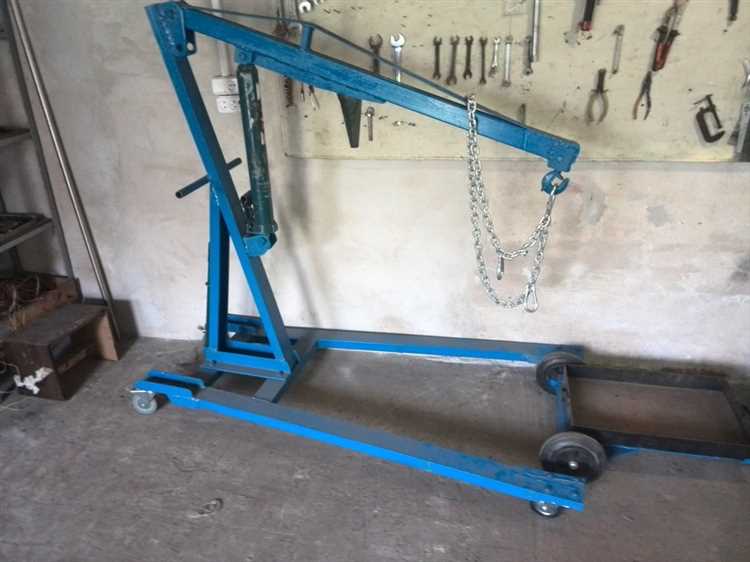

Выбор типа поворотной платформы и способы ее крепления
Основные типы поворотных платформ:
— Цельносварная платформа: подходит для легких и средних по грузоподъемности кранов. Требует минимального числа соединений, что увеличивает жесткость конструкции. Удобна для эксплуатации в условиях ограниченного пространства.
— Платформа с подшипниковым узлом: используется в более тяжелых моделях кранов. Подшипники позволяют снижать износ и повышают долговечность. Этот вариант предпочтителен для кранов с высокой частотой вращений.
— Гибридные платформы: сочетают элементы сварной и подшипниковой конструкции, обеспечивая хорошую нагрузочную способность и минимальные требования к техническому обслуживанию.
При выборе поворотной платформы важно учитывать следующие параметры:
- Грузоподъемность: чем выше, тем более прочной должна быть сама платформа и элементы крепления.
- Условия эксплуатации: для работы в сложных климатических условиях потребуется устойчивость к коррозии и прочность к износу.
- Тип кранового оборудования: для тяжелых кранов необходима большая площадь соприкосновения с кузовом УАЗа и усиленные элементы крепления.
Способы крепления поворотной платформы:
— Механическое крепление: предусматривает использование болтов и фланцев для надежного соединения платформы с кузовом автомобиля. Это решение подходит для установки более легких конструкций.
— Распределение нагрузки через раму: при установке тяжелой платформы рекомендуется дополнительно усиливать раму автомобиля для равномерного распределения нагрузок. Это обеспечивает долговечность конструкции и предотвращает повреждения кузова.
— Крепление с использованием подшипников: для более тяжелых и подвижных платформ используется крепление с подшипниками, что уменьшает трение и снижает износ механизма.
Выбор способа крепления зависит от особенностей работы крана и типа поворотной платформы. Важно обеспечить максимальную жесткость соединения, чтобы минимизировать вибрации и износ элементов в процессе эксплуатации.

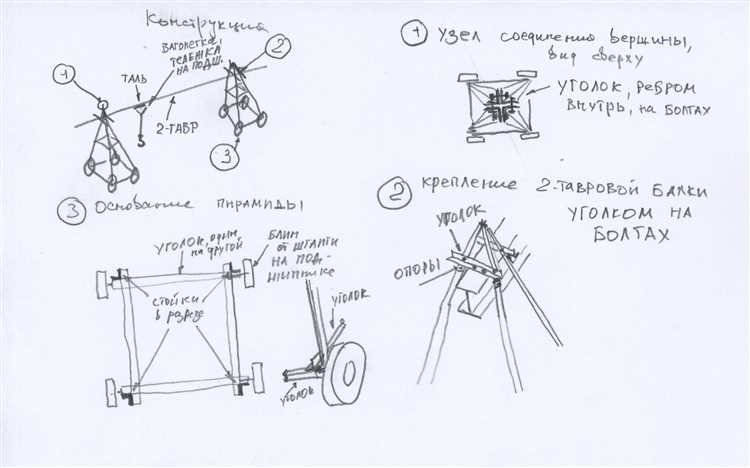

Установка гидравлической системы и подбор насоса
Первым шагом является определение требуемой мощности насоса. Для этого необходимо учитывать рабочие параметры крана: максимальную грузоподъемность, высоту подъема, тип используемой стрелы и режимы работы. Обычно для УАЗов используется насос с производительностью от 20 до 50 литров в минуту при рабочем давлении 140-200 бар.
- Тип насоса: Для подъемных механизмов выбираются насосы с поршневым или шестеренным типом. Поршневые насосы более эффективны в системах с переменной нагрузкой, а шестеренные – дешевле и проще в обслуживании.
- Производительность: Производительность насоса зависит от максимальной скорости подъема стрелы и рабочего давления. Расчет обычно проводится с учетом минимальных и максимальных рабочих характеристик крана.
- Рабочее давление: Для кранов, работающих в условиях больших нагрузок, рекомендуется использовать насосы с максимальным давлением 200 бар. Более высокие давления могут привести к дополнительному износу компонентов системы.
- Тип привода насоса: Обычно используется насос с приводом от двигателя УАЗ через шкив. Важно правильно рассчитать передаточное отношение, чтобы обеспечить оптимальную скорость работы насоса при устойчивой нагрузке.
При установке гидравлической системы важно учитывать расположение насоса. Он должен быть установлен в удобном для обслуживания месте, с минимальными длинами шлангов для предотвращения потерь давления и перегрева масла. Шланги должны быть армированы для защиты от механических повреждений, а клапаны – расположены так, чтобы обеспечить легкий доступ для регулировки давления.
Качество гидравлического масла также влияет на работу системы. Для большинства кранов на базе УАЗ рекомендуется использовать масла, соответствующие стандартам ISO VG 46 или 68. Важно регулярно проверять уровень масла и состояние фильтров, чтобы избежать загрязнения системы.
После установки системы следует провести несколько тестовых операций для проверки герметичности соединений, правильности работы клапанов и насосов. При необходимости производится настройка давления и производительности насоса для достижения оптимальных рабочих параметров.
Монтаж стрелы: материалы, конструкция, система выдвижения
Для монтажа стрелы подъемного крана на базе УАЗ требуется тщательно продуманный выбор материалов, конструктивных решений и механизмов выдвижения. Это определяет не только эксплуатационные характеристики, но и долговечность всей конструкции.
Материалы: Основной материал для стрелы – сталь с высокой прочностью на растяжение, устойчивая к деформациям и нагрузкам. Для этого чаще всего используют сталь марки 09Г2С или аналогичные высококачественные сплавы, которые хорошо поддаются сварке и обладают высокой коррозионной стойкостью. Легкие и прочные алюминиевые сплавы применяются для стрел малой грузоподъемности, где критична масса конструкции.
Конструкция: Стрела может быть выполнена в виде треугольной или прямоугольной рамы с усилением в ключевых точках. Важным элементом конструкции является наличие направляющих для предотвращения изгиба при подъеме и перемещении груза. Для повышения прочности и стабильности стрелу оснащают дополнительными усилителями на основе ребер жесткости, которые распределяют нагрузку равномерно по всей длине.
Система выдвижения: Для выдвижения стрелы используют гидравлические или механические системы. Гидравлические механизмы предпочтительнее, так как обеспечивают плавное и точное выдвижение без значительных усилий. Важно, чтобы гидроцилиндры были оснащены системой блокировки, предотвращающей их случайное выдвижение или сжатие под нагрузкой. Механические системы выдвижения, например, с использованием тросовых лебедок, менее надежны и требуют регулярного обслуживания, но могут использоваться для менее интенсивных нагрузок.
Для обеспечения долговечности и безопасности необходимо регулярно проверять соединения стрелы с базой, особенно в местах установки гидроцилиндров и направляющих. Использование высококачественных материалов и точных механизмов значительно повышает рабочие характеристики крана на базе УАЗ.

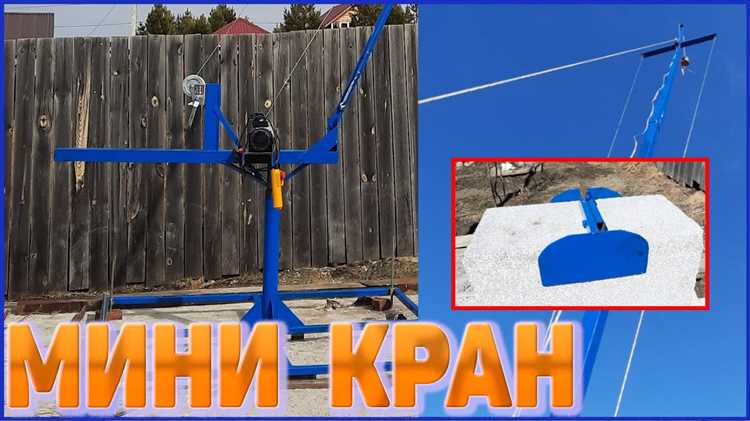

Организация системы управления подъемным механизмом
Управление подъемом и опусканием груза осуществляется с помощью гидравлической системы. На УАЗ устанавливают насосы с мощностью, соответствующей требуемым нагрузкам, а также гидрораспределители для направления потока масла к рабочим механизмам. Для этого важен выбор соответствующих гидравлических шлангов и соединений, которые должны выдерживать максимальные давления без утечек и сбоев.
Основной управляющий орган – это джойстик, расположенный в кабине оператора. Он должен быть удобен для пользователя, обеспечивая точность и плавность всех движений крана. Для контроля положения стрелы и груза устанавливаются датчики, которые передают данные на индикаторы в кабине. Это позволяет оператору точно отслеживать высоту подъема и углы наклона.
Для безопасности в систему включаются устройства защиты от перегрузок, такие как датчики веса. Они автоматически ограничивают подъем, если груз превышает максимально допустимую массу. Кроме того, важно предусмотреть системы аварийного отключения, которые срабатывают при отказе какого-либо из компонентов.
Электрическая часть системы управления крана также включает в себя системы освещения, аварийных сигналов и связь с внешними операторами. При проектировании важно учитывать доступность всех узлов для технического обслуживания и диагностики.
Система управления должна быть спроектирована так, чтобы ее можно было легко адаптировать под различные модификации подъемного оборудования, сохраняя универсальность и возможность работы в условиях ограниченного пространства.
Проверка устойчивости и тестирование крана в полевых условиях
Перед использованием подъемного крана на базе УАЗ необходимо провести его тестирование на устойчивость в реальных условиях. Основные моменты включают проверку равновесия машины при разных углах подъема груза и на различных типах поверхности.
Первым этапом является оценка статической устойчивости. Для этого кран устанавливается на грунт, и проводится серия замеров при разных углах подъема. Угол подъема не должен превышать максимальные параметры, установленные производителем. Это помогает избежать перевеса и повреждения механизма.
Далее, проверяется динамическая устойчивость. Кран должен проходить тесты на наклонных участках и в условиях возможных внешних воздействий, таких как ветер или неровности дороги. Важно, чтобы кран сохранял свою устойчивость даже при изменении положения груза в процессе работы.
В полевых условиях также важно оценить работу системы стабилизации. Проверка включает в себя тесты на отклонение от вертикали и на перегрузку, чтобы определить пределы нагрузки на каждую из осей. Эти параметры должны соответствовать стандартам для безопасной эксплуатации на любых типах местности.
Особое внимание стоит уделить тормозной системе. Во время тестирования крана с нагрузкой проверяется его способность быстро и безопасно останавливаться при максимальной нагрузке. Неправильная работа тормозов может привести к аварийным ситуациям.
Для проверки всех систем важно использовать максимально приближенные к реальным условиям нагрузки. Это гарантирует, что кран сможет работать в экстремальных условиях без потери эффективности и безопасности.
Вопрос-ответ:
Что представляет собой подъемный кран на базе УАЗ?
Подъемный кран на базе УАЗ — это специализированное транспортное средство, оснащенное подъемным механизмом, предназначенное для работы в условиях ограниченного пространства. Он используется для подъема и перемещения грузов в местах, где крупные строительные машины не могут пройти. Этот кран базируется на платформе автомобиля УАЗ, что позволяет ему быть маневренным и проходимым в сложных условиях.
Какие технические характеристики необходимы для создания подъемного крана на базе УАЗ?
Для изготовления подъемного крана на базе УАЗ важны такие характеристики, как грузоподъемность, высота подъема и стабильность конструкции. Обычно УАЗ оснащается гидравлическим или механическим подъемным механизмом, который позволяет поднять грузы до нескольких тонн. Также важным фактором является усиленная подвеска и колесная база, чтобы обеспечить безопасность и устойчивость машины при работе с большими нагрузками.
Какие преимущества у подъемного крана на базе УАЗ по сравнению с другими типами кранов?
Подъемный кран на базе УАЗ обладает несколькими преимуществами. Во-первых, он гораздо более маневренный, чем большие краны, и способен работать в ограниченных пространствах. Во-вторых, УАЗ хорош в труднодоступных местах, где другие машины не могут проехать. Кроме того, благодаря легкости и компактности, такой кран проще обслуживать и использовать в небольших строительных или ремонтных работах.
Какие ограничения существуют при использовании подъемного крана на базе УАЗ?
Основное ограничение — это грузоподъемность, которая обычно составляет несколько тонн. Это значит, что подъемный кран на базе УАЗ не подходит для работы с тяжелыми и крупными объектами. Также, несмотря на хорошую проходимость, УАЗ может столкнуться с трудностями при эксплуатации в условиях сильных морозов или влажных участков, где требуется дополнительная защита от коррозии.
Можно ли переделать стандартный УАЗ в подъемный кран своими руками?
Да, теоретически можно переделать стандартный УАЗ в подъемный кран, однако такой процесс требует знания специфики машиностроения и гидравлических систем. Для этого потребуется установить подъемный механизм, усилить кузов и подвеску, а также подключить гидравлические или механические системы подъема. Такая переделка может быть довольно сложной, поэтому лучше обращаться к специалистам для выполнения всех работ правильно и безопасно.
Что нужно учесть при выборе УАЗа для установки подъемного крана?
При выборе УАЗа для установки подъемного крана важно учитывать грузоподъемность автомобиля, наличие или возможность установки усиленных мостов, а также параметры рамы, чтобы она могла выдержать дополнительную нагрузку. Также стоит обратить внимание на систему подвески и возможность модернизации трансмиссии, чтобы обеспечить необходимую маневренность и устойчивость машины с краном. УАЗ должен быть в хорошем техническом состоянии, чтобы избежать дополнительных затрат на ремонт и модернизацию.
Какие этапы включают в себя процесс установки подъемного крана на базу УАЗ?
Процесс установки подъемного крана на базу УАЗ состоит из нескольких этапов. Сначала нужно подготовить автомобиль, проверив его техническое состояние и соответствие требуемым стандартам. Затем устанавливается каркас для крепления крана, производится монтаж крана и его подключение к источникам питания и управления. Важно провести проверку работы крана в различных режимах нагрузки и настроить систему управления. После установки проводится тестирование на безопасность и проверка всех механических и электрических соединений. Также стоит учесть обучение водителя и оператора крана для правильной эксплуатации оборудования.
