Сварка каркаса дивана под установку в УАЗ Буханку требует точной подгонки под геометрию салона и учета конструкционных ограничений кузова. Ширина между арками составляет около 1220 мм, а максимальная длина возможной установки вдоль борта – 1700 мм. Это определяет габариты сварной рамы, которую необходимо изготовить из профильной трубы сечением не менее 25×25 мм, оптимально – 30×30×1.5 мм для обеспечения жесткости без существенного увеличения массы.
Для рамы рекомендуется использовать сталь марки Ст3 с последующей антикоррозийной обработкой. Сварные швы выполняются полуавтоматом (MIG/MAG) с использованием проволоки ER70S-6 в защитной среде CO₂. На всех узловых соединениях обязательно применение косынок – особенно в точках крепления опор к основанию. Количество точек крепления к полу должно быть не менее четырех, с установкой усиливающих пластин снизу, чтобы исключить деформации пола при эксплуатации.
Важно учесть зазоры для складывания дивана и возможность демонтажа. Конструктивно каркас должен предусматривать интеграцию механизмов трансформации (например, «книжка» или «раскладушка»), при этом сварка всех элементов рамы выполняется в фиксированном положении, исключающем люфты. После сварки – обязательная проверка геометрии на плоскости и зачистка всех швов.
Выбор типа металлического профиля для каркаса дивана
Для основания и несущих элементов рекомендуется труба сечением 30×30 мм и толщиной стенки не менее 2 мм. Такой профиль выдерживает динамическую нагрузку до 200 кг на точку опоры и не деформируется при частых вибрациях. Если требуется дополнительная жёсткость – например, для раздвижного механизма – можно использовать профиль 40×20 мм в продольных элементах.
Оцинкованные профили использовать нецелесообразно – при сварке защитное покрытие выгорает, выделяя токсичные пары и снижая коррозионную стойкость в области шва. Лучшее решение – холоднокатаная труба с последующей антикоррозийной обработкой уже готовой конструкции.
Алюминиевые и нержавеющие профили для Буханки не подходят: алюминий не обеспечивает достаточной жёсткости, а нержавейка требует сложной сварки и не оправдывает затраты. Использовать тонкостенные профили менее 1,5 мм допустимо только в ненагруженных частях конструкции, например, для опор под обивку.
Выбор типа профиля напрямую влияет на безопасность, срок службы и удобство монтажа дивана в салоне УАЗа. При правильной комбинации сечений и толщин достигается баланс между прочностью и массой, критичный для эксплуатации в условиях повышенной тряски и перепадов температур.

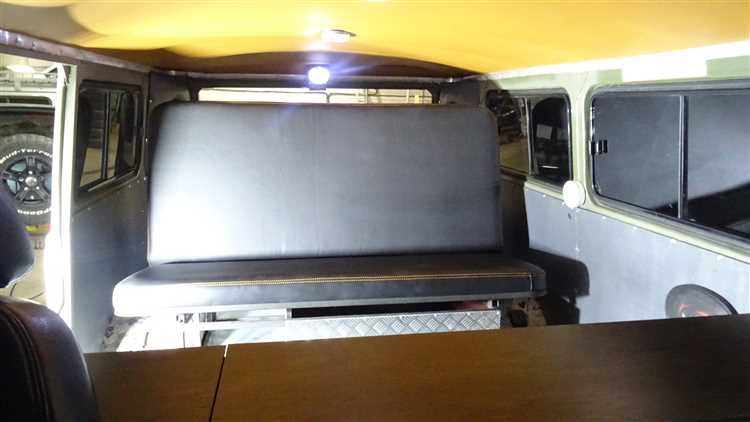

Подгонка размеров каркаса под внутренние габариты УАЗ Буханки
Внутренние размеры кузова УАЗ Буханки варьируются в зависимости от модификации, но средние параметры грузового отсека составляют: длина – около 2600 мм, ширина – 1520 мм между арками, высота – 1430 мм. Эти данные необходимо учитывать при проектировании сварного каркаса дивана.
Для боковой установки дивана вдоль борта оптимальная длина каркаса – 1800–1900 мм, чтобы сохранить доступ к задней двери и обеспечить комфортное размещение двух человек. Глубина сиденья должна быть в пределах 500–550 мм, чтобы при раскладывании не выходить за пределы кузова.
Если планируется использование дивана как спального места, его конструкция должна предусматривать раскладывание вглубь салона. В этом случае совокупная длина в разложенном виде не должна превышать 1950 мм – именно столько доступно по длине при сложенных передних сиденьях. Высота каркаса – 350–400 мм, что обеспечивает удобство посадки и пространство для ящика под сиденьем.
Рекомендуется учитывать форму колесных арок – при ширине кузова в 1520 мм расстояние между арками составляет 1070 мм. Если каркас размещается поперек, его элементы должны быть сужены в нижней части или иметь вырезы под арки.
Материал каркаса – профильная труба сечением 25×25 мм или 30×30 мм, с толщиной стенки не менее 1.5 мм. Это обеспечивает необходимую прочность без перегрузки кузова.
Все соединения необходимо выполнять с минимальными зазорами, чтобы исключить люфт и скрип при движении. После сварки каждый элемент проверяется на сопряжение с кузовными элементами, особенно в зонах сужения и изгиба обшивки.

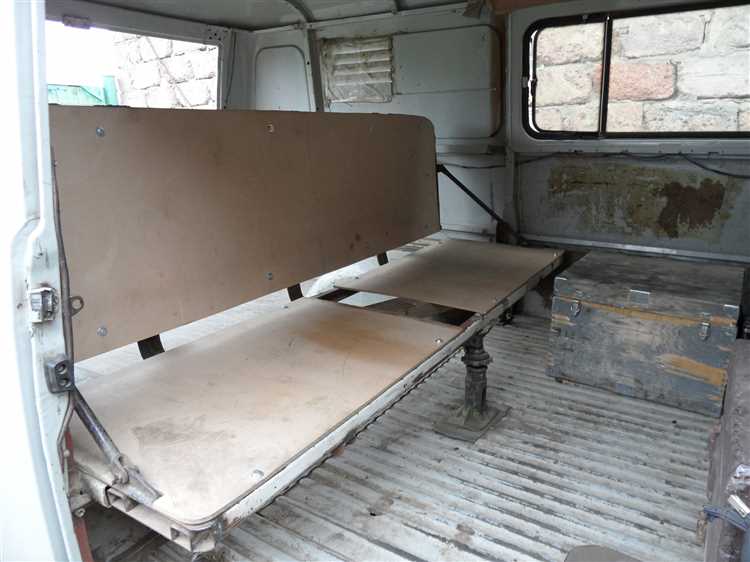

Разметка и резка металлических элементов для сварки
- Перед началом разметки все трубы очищают от масла и ржавчины металлической щёткой или шлифовальным кругом.
- Измерения производятся по предварительному чертежу с учётом габаритов салона автомобиля: длина основания – 1200 мм, глубина сиденья – 500 мм, высота спинки – 450 мм.
- Для разметки используется угольник, малярный шнур и маркер с тонким пером. Все линии наносятся на две противоположные грани трубы для исключения перекоса при резке.
- Стыки под углом 90° размечаются с допуском не более 1 мм. При косых соединениях применяют шаблоны с заранее заданным углом, чаще всего 45°.
- Резку производят торцовочной пилой с отрезным кругом по металлу либо ленточной пилой при необходимости высокой точности. Резание болгаркой допускается только при последующей зачистке торца до строго перпендикулярной плоскости.
- Каждая деталь после резки проверяется по угольнику и по шаблону сопряжения. Допуски по длине – не более ±1 мм, отклонения по углу – не более 1°.
- Края труб после резки обязательно обрабатываются напильником или шлифовальным кругом: снимаются заусенцы, скругляются острые углы.
Контроль точности на этом этапе позволяет избежать проблем при сварке: щелей, перекосов и дополнительных нагрузок на швы. Экономия времени на разметке неизбежно приводит к перерасходу материала и искажению геометрии каркаса.

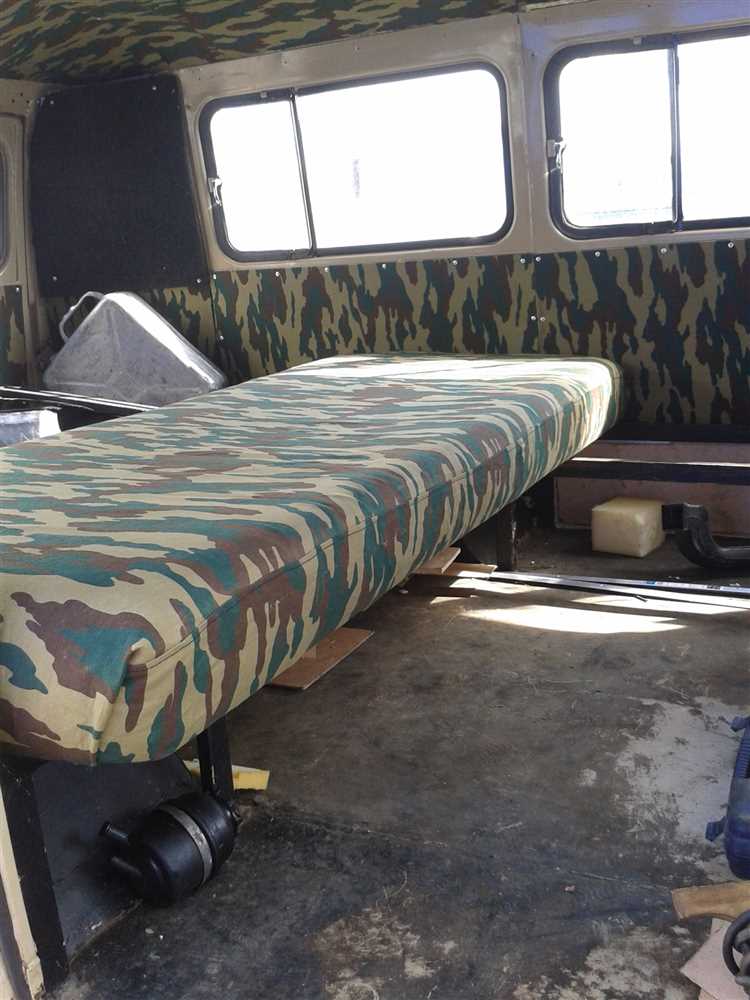

Выбор типа сварки для работы в условиях гаража
Для изготовления каркасов диванов под установку в УАЗ Буханку в гаражных условиях целесообразно использовать полуавтоматическую сварку (MIG/MAG). Этот метод обеспечивает достаточную прочность швов при работе с профильной сталью толщиной 1,2–2 мм, из которой чаще всего изготавливаются элементы каркаса.
- Аппараты MIG/MAG требуют минимальной подготовки и позволяют быстро формировать прочные соединения без чрезмерного перегрева металла, что критично при сварке тонкостенных труб.
- Использование проволоки диаметром 0,8 мм с защитным газом (обычно смесь CO2 и Ar) позволяет получить аккуратный шов и снизить вероятность прожога.
- Для работы в неотапливаемом гараже предпочтительнее инверторные полуавтоматы с возможностью регулировки тока от 40 до 180 А. Это обеспечивает универсальность при сварке разных элементов диванного каркаса.
Альтернативой может служить ручная дуговая сварка (MMA), если сварочный полуавтомат недоступен. Однако при этом возрастает риск деформации тонких деталей и требуется больше опыта для формирования качественного шва.
- Для MMA используйте электроды диаметром 2–2,5 мм (например, марки УОНИ 13/55 или МР-3С) на токе 60–90 А.
- Обеспечьте качественное заземление и подготовку кромок – это критично при сварке закрытых конструкций, где шов подвергается нагрузке.
Газовая сварка и TIG нецелесообразны: первая – из-за низкой скорости и сложностей с контролем температуры, вторая – из-за высокой стоимости оборудования и расходников. Для гаражных условий MIG/MAG – оптимальное сочетание удобства, стоимости и качества сварного соединения.
Порядок сборки и точечной сварки каркаса
Сборка начинается с подготовки профильной трубы 20×20 мм и 25×25 мм. Заготовки режутся строго по чертежу с допуском не более ±1 мм. Для УАЗ Буханки важно выдержать габариты: ширина заднего дивана – 1300 мм, глубина – 400 мм, высота основания – 370 мм.
Первым сваривается нижняя рама основания. Углы фиксируются магнитными уголками, после чего выполняются точечные прихватки на каждой стыковке. Расстояние между прихватами – не более 100 мм. Далее собирается вертикальная часть спинки – две стойки и поперечина. Она соединяется с основанием строго под углом 90 градусов. Используется уровень и струбцины для исключения перекоса.
Прихватки делаются полуавтоматом с проволокой 0.8 мм и током 90–110 А. Для лучшего провара металл зачищается до блеска в местах контакта. После фиксации всех элементов каркаса проводится контроль диагоналей: отклонение не должно превышать 2 мм. Далее проводится основная точечная сварка по всему периметру с шагом 50 мм, начиная с нижней рамы, затем переходя к вертикальным соединениям.
После остывания проверяется геометрия, особенно параллельность длинных сторон. Если отклонения незначительные, проводится зачистка швов и удаление шлака. Каркас готов к установке направляющих или подушек. Горячие зоны дополнительно проверяются на наличие непроваров и трещин.
Усиление конструктивных узлов в местах повышенной нагрузки
Каркасы диванов, устанавливаемые в УАЗ Буханку, испытывают локальные перегрузки в точках крепления к кузову, особенно в зонах, подверженных кручению и вибрации. Эти места требуют целенаправленного усиления.
Наиболее уязвимы следующие узлы:
- Соединения опорных стоек с поперечинами
- Углы крепления к полу кузова
- Петли складного механизма (если предусмотрен трансформируемый диван)
Для повышения жёсткости конструкции применяются следующие меры:
- Использование профильной трубы не менее 30×30×2 мм в опорных элементах
- Установка усиливающих косынок из листовой стали толщиной от 3 мм в точках пересечения профилей
- Аргонно-дуговая сварка замкнутыми швами по периметру соединений, с обязательным проваром корня шва
- Просверливание дополнительных отверстий для болтового соединения с кузовом УАЗа в местах, где нагрузка передаётся через тело дивана (например, ближе к центру тяжести сидящего человека)
Также рекомендуется установка усилительных пластин под гайки внутри кузова автомобиля, особенно если штатные точки крепления выполнены из тонкого металла. Минимальная площадь таких пластин – 50×50 мм, толщина – от 4 мм.
В зонах с переменной нагрузкой (механизмы раскладывания) необходимо применять осевые втулки из бронзы или закалённой стали и исключать использование алюминия и тонкой нержавеющей стали, склонных к деформации под нагрузкой.
Проверка геометрии и устранение перекосов после сварки
После завершения сварки каркаса для установки в УАЗ Буханку необходимо проконтролировать точность геометрии. Основное внимание уделяется диагоналям рамы: допустимое расхождение – не более 2 мм. Измерения проводятся рулеткой от противоположных углов. Разность диагоналей свидетельствует о перекосе, особенно критичном при установке на штатные крепления кузова.
Уровень горизонта всех продольных и поперечных элементов проверяется строительным уровнем не короче 800 мм. Для прецизионной оценки можно применять цифровой уклономер с точностью не менее 0.1°. При выявлении отклонений допускается локальный нагрев зоны сварного шва с последующей корректировкой положения струбцинами или гидравлическим домкратом. Холодное правление возможно только при отклонении менее 3 мм и при условии отсутствия трещин в швах.
Дополнительно контролируются прямолинейность продольных труб и углы сопряжений. Прямолинейность проверяется при помощи лазерной направляющей. Отклонение более 1.5 мм на метр недопустимо – каркас не встанет в проем без усилий и приведет к деформации обивки. Углы проверяются малкой – контроль осуществляется по чертежу с точностью до 0.5°.
После всех корректировок каркас фиксируется в стапеле на 12 часов до полного снятия внутренних напряжений. Затем проводится повторная проверка всех ключевых точек. Только после этого каркас может быть передан на шлифовку и грунтование.

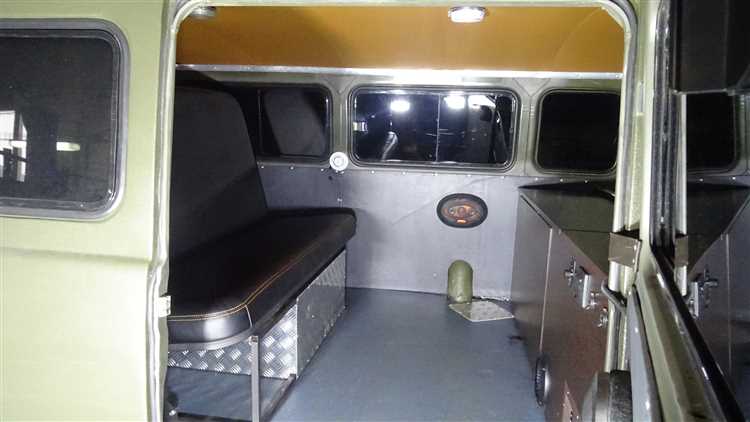

Подготовка сварного каркаса к обивке и установке в салон
После завершения сварочных работ необходимо провести зачистку всех швов при помощи лепесткового круга или шлифовального круга зернистостью P80. Особое внимание следует уделить внутренним углам и местам пересечения труб – наличие заусенцев или капель металла недопустимо.
Зачищенный каркас обезжиривается с использованием ацетона или технического спирта. Это предотвращает проблемы с адгезией грунтовки и лакокрасочных материалов. Обязательно используйте перчатки, чтобы исключить повторное загрязнение поверхностей кожным жиром.
Грунтование проводится в два слоя антикоррозионным грунтом с содержанием цинка (например, грунт типа ЭП-0199 или его аналоги). Между слоями выдерживается технологическая пауза согласно инструкции производителя, обычно 20–30 минут при температуре 20 °C.
После полного высыхания грунта наносится порошковая краска или полиуретановое покрытие в цвет, согласованный с интерьером УАЗа. При выборе порошковой окраски требуется термообработка в печи при температуре 180–200 °C в течение 15–20 минут. Это обеспечивает стойкость к истиранию и воздействию влаги.
Каркас дополнительно проверяется на геометрию: диагонали и плоскости сверяются с шаблоном установки в салоне. Допуски по диагоналям – не более ±2 мм. Отклонения ведут к проблемам при креплении основания к полу и стенкам фургона.
Места крепления фанеры под обивку размечаются и высверливаются заранее. Используются сверла по металлу Ø4–5 мм. Резьбовые заклёпки или гайки привариваются в местах съёмного крепежа, что упрощает будущий демонтаж при ремонте.
В завершение, каркас подгоняется по месту в кузове. Устанавливается временно, проверяется совпадение крепёжных отверстий и общая посадка. Только после этого он передаётся на участок обивки.
Вопрос-ответ:
Какие материалы лучше всего использовать для сварки каркасов диванов, которые будут установлены в УАЗ Буханку?
Для сварки каркасов диванов, устанавливаемых в УАЗ Буханку, рекомендуется использовать сталь с хорошими антикоррозийными свойствами, такую как сталь марки 3 мм. Это обеспечит прочность и долговечность конструкции, а также устойчивость к воздействиям внешней среды. Важно, чтобы металл был легко поддающимся сварке и хорошо держал форму даже при вибрациях, которые испытывает автомобиль в процессе эксплуатации.
Как подготовить каркас дивана перед сваркой для установки в УАЗ Буханку?
Перед сваркой каркас дивана нужно тщательно измерить и подогнать под размеры салона УАЗ Буханки. Все элементы должны быть точно вырезаны и зачищены от ржавчины или других загрязнений. Это улучшит качество сварки и обеспечит надежное соединение деталей. После этого можно нанести на каркас антикоррозийную обработку, чтобы избежать повреждений от влаги и грязи в будущем.
Как правильно сваривать каркас дивана для УАЗ Буханки, чтобы избежать деформаций?
Чтобы избежать деформаций, при сварке каркаса дивана важно соблюдать технику равномерного прогрева и остывания. Сварочные швы должны быть выполнены короткими участками, чтобы не перегревать металл в одном месте. Также стоит делать паузы между швами для того, чтобы материал успел остыть. Если каркас имеет сложную форму, лучше сначала собрать его в сборку, а затем продолжить сварку, что предотвратит искажения.
Нужно ли укреплять сваренный каркас дивана перед установкой в УАЗ Буханку?
Да, каркас стоит укрепить дополнительными ребрами жесткости или перекладинами, особенно если предполагается, что диван будет подвергаться значительным нагрузкам или частым изменениям положения. Укрепления позволят избежать появления люфтов и повысить общую прочность конструкции. Также стоит проверить все соединения, чтобы они не ослабели с течением времени.
Какие особенности сварки каркасов диванов для установки в УАЗ Буханку следует учитывать?
При сварке каркасов для установки в УАЗ Буханку необходимо учитывать несколько факторов. Во-первых, учитывайте ограниченное пространство внутри автомобиля, что усложняет процесс работы. Во-вторых, нужно принять во внимание специфику эксплуатации УАЗ — частые вибрации, колебания и даже возможные удары. Поэтому сварные швы должны быть максимально прочными, а сам каркас — легким и устойчивым к механическим повреждениям. Нельзя забывать и об антикоррозийной обработке, так как салон часто подвергается воздействию влаги и пыли.
Как правильно сварить каркас дивана для установки в УАЗ Буханку?
Для сварки каркаса дивана, который будет устанавливать в УАЗ Буханку, важно учитывать несколько ключевых моментов. Во-первых, необходимо выбрать прочный металл, который выдержит нагрузки при эксплуатации автомобиля. Чаще всего используют стальные трубы или уголки, которые обеспечивают необходимую жесткость. Сварку каркаса лучше проводить с учетом особенностей кузова автомобиля, чтобы конструкция плотно вошла в пространство и не мешала другим элементам. Рекомендуется предварительно сделать чертеж, чтобы точно знать, какие размеры и углы должны быть у деталей. В процессе сварки важно соблюдать технику безопасности, а также проверять сварочные швы на прочность после завершения работы.
