Проверка дроссельной заслонки на УАЗ Патриот – важная процедура для диагностики и поддержания исправности двигателя. Неправильная работа дросселя может привести к нестабильной работе мотора, снижению мощности, а также увеличению расхода топлива. Чтобы избежать таких проблем, необходимо точно следовать нескольким важным шагам для проверки состояния дроссельной заслонки.
Первый шаг – это визуальный осмотр дроссельной заслонки. Откройте капот и найдите место установки дросселя. На УАЗ Патриот он обычно располагается между воздухозаборником и впускным коллектором. Проверьте, нет ли видимых загрязнений, пыли или отложений углерода на заслонке. Любые засоры или грязь могут повлиять на её работу, вызывая нестабильные обороты двигателя.
Второй шаг – проверка состояния управляющих механизмов. Убедитесь, что тяга дросселя не имеет люфта и движется плавно. Если есть ощущение заедания или сопротивления при нажатии на педаль акселератора, это может свидетельствовать о повреждении троса или внутренних механизмов дроссельной заслонки. В таком случае рекомендуется провести замену поврежденных деталей.
Третий шаг – тестирование работы датчиков. На УАЗ Патриот на дроссельной заслонке установлены датчики положения, которые отправляют данные в ЭБУ (электронный блок управления) для корректировки топливной смеси. Для проверки этих датчиков используйте диагностический сканер, который покажет возможные ошибки в их работе. Неправильные показания могут стать причиной неправильной работы двигателя.
Четвертый шаг – проверка работы дросселя на холостых оборотах. Для этого заведите мотор и дайте ему прогреться до рабочей температуры. Наблюдайте за показателями холостого хода. Если обороты нестабильны или двигатель глохнет, это может свидетельствовать о проблемах с дроссельной заслонкой или её датчиками.
Регулярная проверка дросселя на УАЗ Патриот не только помогает поддерживать его работоспособность, но и позволяет своевременно выявить неисправности, которые могут привести к более серьезным поломкам. Важно помнить, что своевременная диагностика всегда дешевле, чем ремонт или замена частей, которые могли бы быть сохранены при более раннем вмешательстве.
Как проверить чистоту дроссельной заслонки УАЗ Патриот
Чистота дроссельной заслонки критична для стабильной работы двигателя. Накопление загрязнений может вызвать нестабильную работу холостого хода, снижение мощности и повышенный расход топлива. Чтобы избежать этих проблем, важно регулярно проверять состояние заслонки.
Для проверки чистоты дроссельной заслонки УАЗ Патриот выполните следующие шаги:
- Отключите аккумулятор: Перед любыми работами с электросистемой машины отсоедините отрицательную клемму аккумулятора, чтобы избежать короткого замыкания и повреждения электроники.
- Доступ к дроссельной заслонке: Для удобства снимите воздушный фильтр и шланги, соединяющие воздушный патрубок с дроссельной заслонкой.
- Визуальный осмотр: Осмотрите заслонку на наличие видимых загрязнений. Заслонка должна быть свободной от масла, грязи и сажи. Проверьте также прилегание резинок и состояние штока заслонки.
- Проверьте положение заслонки: Включите зажигание и проверьте, не залипает ли заслонка при открытии и закрытии. Это можно сделать, вручную подвигая шток заслонки. Если есть заедания, чистка обязательна.
- Оцените внутреннюю часть корпуса: Осмотрите внутреннюю поверхность дроссельного узла. Загрязнение может быть в виде налета или отложений. Если таковые есть, подготовьте средство для чистки.
- Чистка: Если загрязнение заметно, используйте специальную жидкость для чистки дроссельных заслонок. Нанесите средство на сухую тряпку или щетку, аккуратно очистив заслонку от загрязнений. Избегайте попадания жидкости в датчики.
Регулярно проверяйте состояние дроссельной заслонки. Это не только улучшит работу двигателя, но и продлит срок службы различных компонентов системы впуска.
Пошаговая инструкция для проверки электрических компонентов дросселя
Шаг 1: Отключение аккумулятора
Перед началом любых работ с электрическими компонентами дросселя рекомендуется отключить аккумулятор. Это предотвратит случайное замыкание и защитит электронику от повреждений.
Шаг 2: Осмотр проводки

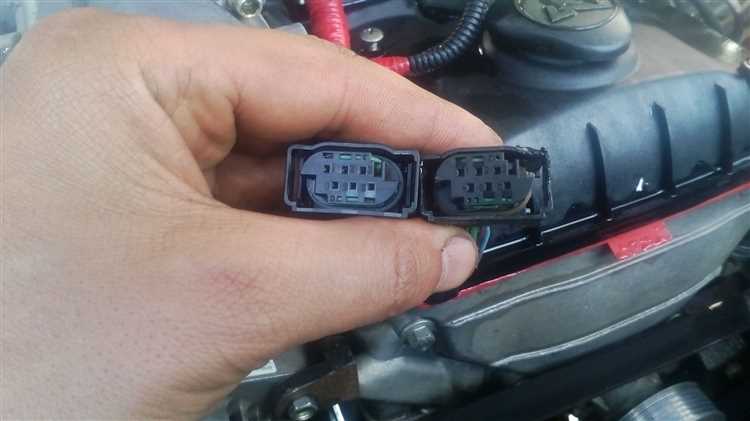

Проверьте состояние проводки, идущей к датчику положения дросселя и электромотору. Проводка должна быть без повреждений и износа. Особое внимание уделите соединениям: они не должны быть окислены или ослаблены.
Шаг 3: Проверка датчика положения дросселя (TPS)
Шаг 4: Проверка электродвигателя дросселя
Шаг 5: Тестирование сопротивления электрической цепи
Проверьте сопротивление цепи от контроллера до электродвигателя и датчика. Сопротивление не должно превышать установленных норм, указанных в технической документации. Если оно выше, возможно, есть проблемы с проводкой или соединениями.
Шаг 6: Проверка работы дросселя в режиме диагностики
Подключите диагностический сканер к OBD-II порту автомобиля. Проверьте, нет ли ошибок в системе управления дросселем. Ошибки могут указывать на проблемы с электрическими компонентами, такими как датчик положения или электродвигатель.
Шаг 7: Проверка сигналов на контроллере
Используя сканер, проверьте сигналы, поступающие от датчика положения дросселя в ЭБУ. Если сигналы отсутствуют или имеют аномальные значения, это подтверждает неисправность датчика или проводки.
После выполнения всех шагов, если выявлены проблемы с электрическими компонентами, требуется замена неисправных элементов или исправление проводки. Регулярная проверка состояния дросселя поможет избежать дорогостоящих ремонтов в будущем.
Как правильно измерить сопротивление дроссельного датчика
Для точной диагностики дроссельного датчика УАЗ Патриот важно правильно измерить сопротивление, что поможет выявить неисправности. Сначала отключите питание автомобиля и убедитесь, что двигатель выключен. Это предотвратит возможные повреждения при подключении мультиметра.
Примечание: Перед измерением сопротивления убедитесь, что датчик не имеет механических повреждений, таких как трещины или загрязнения. Это может повлиять на точность измерений.
Если сопротивление отличается от нормы, это может свидетельствовать о проблемах в работе датчика или его проводки. В случае значительных отклонений рекомендуется заменить датчик или провести дополнительные проверки с использованием других методов диагностики.
Что нужно знать о диагностике системы впуска воздуха УАЗ Патриот
Система впуска воздуха УАЗ Патриот играет ключевую роль в работе двигателя. Она обеспечивает подачу воздуха в цилиндры для правильного сгорания топлива. Диагностика этой системы включает проверку нескольких важных компонентов: воздушного фильтра, дроссельной заслонки, датчика массового расхода воздуха (ДМРВ) и системы турбонаддува (если есть).
Первым шагом является проверка воздушного фильтра. Загрязнённый или забитый фильтр ограничивает приток воздуха, что приводит к снижению мощности двигателя и увеличению расхода топлива. Фильтр необходимо заменять каждые 15-20 тысяч километров пробега, а при экстремальных условиях эксплуатации – чаще.
Дроссельная заслонка регулирует количество воздуха, поступающего в двигатель в зависимости от положения педали акселератора. Ее работоспособность можно проверить с помощью диагностического оборудования, которое позволяет измерить скорость реакции заслонки на изменение положения педали. Часто причиной неисправности является загрязнение заслонки, что может быть вызвано накоплением грязи или масла в её механизме. Рекомендуется очистка дроссельной заслонки каждые 30 тысяч километров.
Датчик массового расхода воздуха (ДМРВ) определяет количество воздуха, поступающего в двигатель, и передаёт эту информацию в ЭБУ. Сбой в работе датчика приводит к неправильной подаче топлива, что может вызвать перебои в работе двигателя. Проверить ДМРВ можно с помощью мультиметра или сканера, который покажет значения сигнала. Если данные расходятся с нормой, датчик требует замены.
Система турбонаддува (если установлена) также должна быть проверена на герметичность. Утечка воздуха в системе турбонаддува может вызвать потерю мощности и нестабильную работу двигателя. Проверку герметичности проводят с использованием специальных жидкостей или с помощью давления воздуха в системе.
Дополнительно стоит проверять соединительные шланги на наличие трещин или износа, что может привести к утечке воздуха и ухудшению работы системы. Каждое повреждение или отклонение от нормы влияет на общую производительность двигателя, поэтому регулярная диагностика этих компонентов критична для поддержания исправности автомобиля.
Как проверить герметичность и работоспособность воздушного канала
Для обеспечения стабильной работы двигателя УАЗ Патриот необходимо регулярно проверять герметичность и исправность воздушного канала. Нарушение герметичности может привести к потерям мощности, нестабильной работе двигателя и повышенному расходу топлива. Для проверки выполняются следующие шаги:
- Визуальный осмотр: Начните с проверки трубопроводов воздушного канала на наличие трещин, повреждений или признаков износа. Особое внимание стоит уделить соединениям труб, патрубкам и хомутам.
- Проверка соединений: Все соединения должны быть герметичными. Проверьте, чтобы хомуты были затянуты равномерно, не было пропусков воздуха в местах соединений. При необходимости замените поврежденные патрубки или уплотнительные элементы.
- Использование аэрозольных средств: Для проверки герметичности можно использовать аэрозоль, который распыляется вокруг соединений канала. При наличии утечек из трубы будет заметен характерный эффект – средство будет вытягиваться из баллона быстрее.
- Проверка на дымовой тест: Вставьте трубку дымогенератора в воздушный канал и подайте дым. Если через соединения или поврежденные участки канала выходит дым, это сигнализирует о нарушении герметичности.
- Тестирование с помощью давления: Закройте воздушный фильтр и подайте в систему сжатый воздух. Используйте манометр для проверки давления в канале. Если давление быстро падает, это указывает на утечку воздуха.
После завершения проверки проведите замену поврежденных элементов. Это обеспечит нормальную работу воздушной системы и предотвратит возможные проблемы с двигателем.
Ремонт дросселя: что делать при обнаружении неисправностей
При обнаружении неисправности в дроссельной системе УАЗ Патриот необходимо действовать оперативно, чтобы избежать дальнейших повреждений двигателя. Основные признаки неисправности включают нестабильную работу двигателя, повышенный расход топлива, плохое ускорение или затрудненный запуск.
Первым шагом является диагностика. Для этого следует подключить диагностический сканер, который поможет выявить ошибки в системе управления дроссельной заслонкой. Наиболее распространенными являются ошибки датчиков положения дросселя (TPS) или засорение самой заслонки.
Если диагностический инструмент указывает на неисправность датчика или проводки, его нужно заменить. Важно использовать оригинальные запчасти или качественные аналоги, чтобы избежать повторных поломок. Для замены датчика достаточно отсоединить проводку и установить новый элемент, закрепив его в прежнем положении.

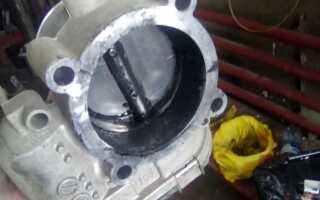

Если причиной неисправности является загрязнение дроссельной заслонки, необходимо её очистить. Для этого открутите корпус дросселя и аккуратно удалите все отложения с его поверхности. Для чистки можно использовать специальные средства для дросселей или бензин, но избегайте применения агрессивных химикатов, которые могут повредить элементы системы.
Если после очистки дроссель продолжает работать некорректно, следует проверить наличие утечек воздуха в системе. Для этого можно воспользоваться специальной жидкостью для проверки герметичности или методом подсушивания. Любые повреждения прокладок или соединений должны быть устранены заменой поврежденных частей.
После всех процедур важно провести тест-драйв и проверить работу дроссельной системы. Убедитесь, что двигатель работает стабильно, а при увеличении оборотов не наблюдается задержек в ответах. В случае повторных неисправностей рекомендуется обратиться в сервис для более глубокой диагностики и устранения возможных скрытых проблем в системе управления двигателем.
Как правильно установить дроссельную заслонку после проверки
После того как дроссельная заслонка на УАЗ Патриот была проверена и подготовлена к установке, важно следовать нескольким ключевым шагам для обеспечения правильной работы системы.
1. Подготовка крепежных элементов. Перед установкой проверьте состояние болтов и гаек, которые будут использоваться для закрепления дроссельной заслонки. Убедитесь, что они не повреждены и не имеют признаков коррозии. При необходимости замените их на новые.
2. Проверка уплотнителей. Убедитесь, что уплотнительное кольцо или прокладка, которая находится между дроссельной заслонкой и корпусом впускного коллектора, не повреждена. Использование поврежденных уплотнителей может привести к подсосу воздуха, что повлияет на работу двигателя.
3. Установка дроссельной заслонки. Позиционируйте заслонку таким образом, чтобы она точно совпала с крепежными отверстиями и впускным коллектором. Осторожно поднимите заслонку и прикрепите ее к коллектору, не повреждая уплотнитель. Закрепите болты равномерно, чтобы избежать перекоса и возможных утечек воздуха.
4. Подключение датчиков и проводки. Если на дроссельной заслонке имеются датчики или разъемы проводки, подключите их в соответствии с инструкцией. Убедитесь, что все контакты надежно зафиксированы и не имеют окисления.
5. Проверка работы дроссельной заслонки. После установки дроссельной заслонки на место выполните проверку ее работы. Завесте двигатель и аккуратно прокачайте акселератор, чтобы убедиться в правильности работы заслонки и отсутствии заеданий.
6. Финальная проверка на герметичность. После установки важно провести проверку герметичности системы. Для этого можно использовать специальную жидкость для проверки герметичности или же визуально осмотреть соединения на предмет утечек воздуха.
Как использовать OBD-сканер для диагностики дроссельной системы УАЗ Патриот
Для подключения сканера требуется диагностический разъём OBD-II, расположенный под рулевой колонкой слева. Используйте сканер, совместимый с протоколом ISO 9141-2 или CAN. Подключите устройство, включите зажигание (двигатель не запускайте), установите соединение через мобильное приложение или ПК.
После соединения выберите модуль управления двигателем (ECU) и выполните чтение текущих параметров. Обратите внимание на следующие данные: положение дроссельной заслонки (Throttle Position Sensor, TPS), напряжение на датчике TPS, расход воздуха (если доступен) и обороты холостого хода.
Нормальное положение заслонки при включенном зажигании, но без запуска двигателя – от 10% до 18%. При полном нажатии на педаль газа показатель должен приближаться к 100%. Напряжение на TPS – в пределах от 0.5 В (холостой ход) до 4.5 В (полный газ). Несоответствие значений указывает на необходимость калибровки или замены датчика.
Проверьте наличие кодов ошибок, связанных с дроссельной системой: P0120–P0124, P2119, P2101. Если коды присутствуют, сохраните их и очистите память ошибок. После очистки снова проверьте параметры – повторное появление кодов указывает на стабильную неисправность.
Для точной оценки состояния заслонки проведите тест адаптации (если поддерживается сканером). После выполнения сброса адаптаций двигатель может нестабильно работать первые 10–15 минут, пока не завершится повторная калибровка блока управления.
Завершив диагностику, отключите сканер, запустите двигатель и проконтролируйте поведение заслонки в реальном времени: изменение положения должно быть плавным, без задержек и скачков. Резкие изменения или залипание свидетельствуют о механических проблемах заслонки или загрязнении узла.
