Коммутатор в системе бесконтактного зажигания УАЗ 469 отвечает за управление током в первичной обмотке катушки зажигания. От его исправности напрямую зависит стабильность запуска двигателя, работа на холостых и отсутствие перебоев при нагрузке. Проверка коммутатора требуется при появлении симптомов вроде нестабильных оборотов, пропусков зажигания или полного отказа пуска.

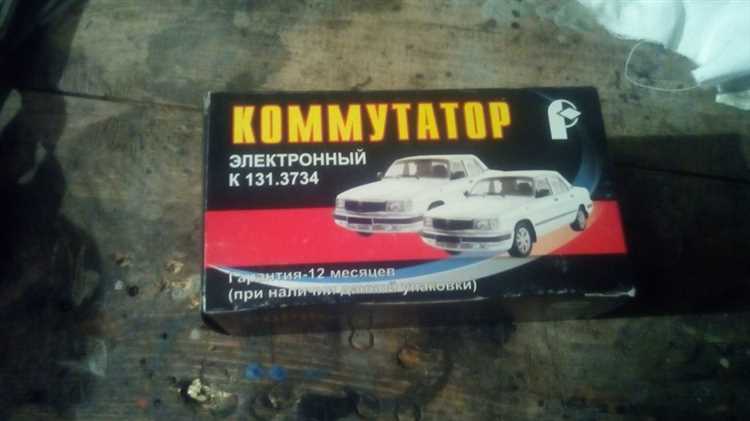

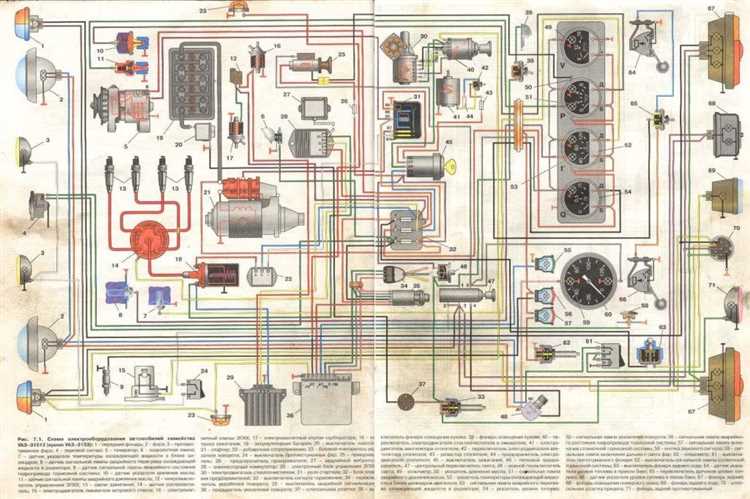

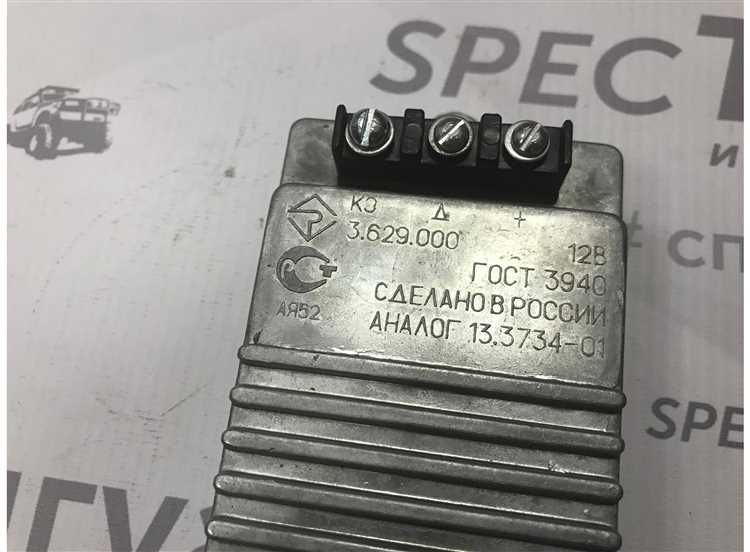

На УАЗ 469 чаще всего применяется схема с датчиком Холла и транзисторным коммутатором типа 131.3734 или его аналогами. Проверку следует начинать с визуального осмотра разъёмов и целостности проводки – окисление контактов или обрыв могут имитировать неисправность коммутатора. После исключения внешних факторов можно переходить к проверке самого устройства.
Дополнительно можно проверить выходной сигнал коммутатора на катушку зажигания: при прокручивании двигателя стартером должен появляться импульс. Отсутствие сигнала при исправном датчике и подаче питания указывает на неисправность транзисторной схемы внутри корпуса.
Как определить признаки неисправности коммутатора на УАЗ 469
Основные признаки неисправности:
- Двигатель не запускается при наличии искры на свечах. При этом искра слабая, прерывистая или появляется нерегулярно.
- Работа двигателя нестабильна: плавают обороты, двигатель глохнет при нажатии на газ, возможны провалы в момент ускорения.
- Периодические «отключения» зажигания во время движения – резкие рывки, кратковременная потеря тяги, после чего двигатель вновь набирает обороты.
- Отсутствие реакции на поворот ключа зажигания при заведомо исправных аккумуляторе, трамблёре и катушке.
Чтобы исключить другие неисправности, необходимо убедиться в следующих условиях:
- Катушка зажигания выдаёт стабильную искру при прямом подключении – это исключает её поломку.
- Датчик Холла исправен: при прокручивании двигателя вручную на выходе появляется импульс.
Если указанные элементы работают, а двигатель по-прежнему нестабилен, вероятность выхода из строя коммутатора высока. При сомнениях целесообразно заменить его на заведомо исправный аналог и повторно проверить поведение двигателя. Коммутатор чаще выходит из строя при перегреве или скачках напряжения, поэтому рекомендуется осматривать его на предмет повреждений корпуса и следов перегрева.
Какие инструменты понадобятся для проверки коммутатора
Для диагностики коммутатора на УАЗ 469 с бесконтактной системой зажигания потребуется мультиметр с функцией измерения постоянного и переменного напряжения, а также сопротивления. Устройство должно поддерживать диапазон до 200 В и обладать щупами с острыми наконечниками для удобного подключения к разъёмам.
Обязательно наличие исправного источника питания 12 В, например, аккумулятора или лабораторного блока. Он используется для проверки коммутатора вне автомобиля. Подключение выполняется через предохранитель номиналом не более 10 А для предотвращения повреждений.
Понадобится контрольная лампа на 12 В мощностью до 5 Вт с двумя проводами. Её используют для проверки выхода импульсов с коммутатора при вращении распределителя зажигания. Наличие осциллографа желательно, если требуется точно зафиксировать форму сигнала, однако базовая проверка возможна и без него.
Для имитации сигнала с датчика Холла потребуется ручной тестер или самодельное устройство с постоянным магнитом и металлической заслонкой. Также потребуется набор проводов с крокодилами и изолированными зажимами для безопасного подключения к контактам коммутатора и датчика.
Набор отвёрток и торцевых ключей необходим для демонтажа и подключения коммутатора. Используются ключи на 8 и 10 мм, в зависимости от креплений. Также стоит подготовить чистую тряпку и обезжириватель для очистки контактов от загрязнений перед тестированием.
Пошаговая проверка питания на разъёме коммутатора

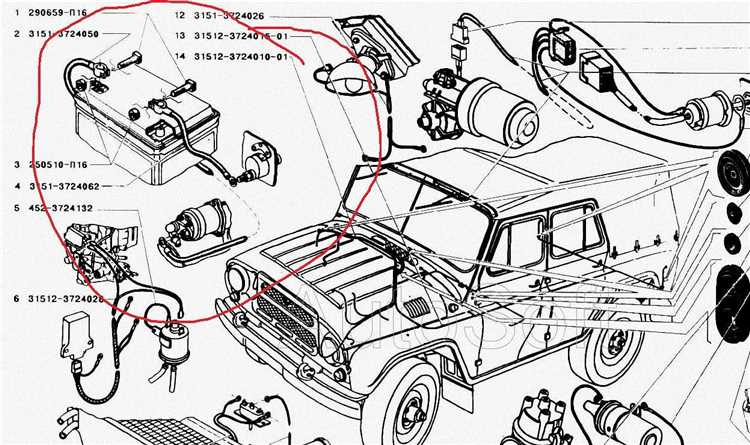

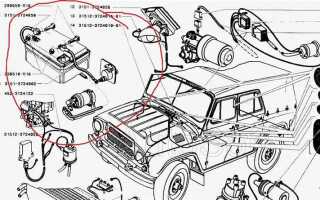

Перед началом работ отключите зажигание и отсоедините клемму «минус» от аккумулятора. Это исключит случайное короткое замыкание при работе с разъёмом коммутатора.

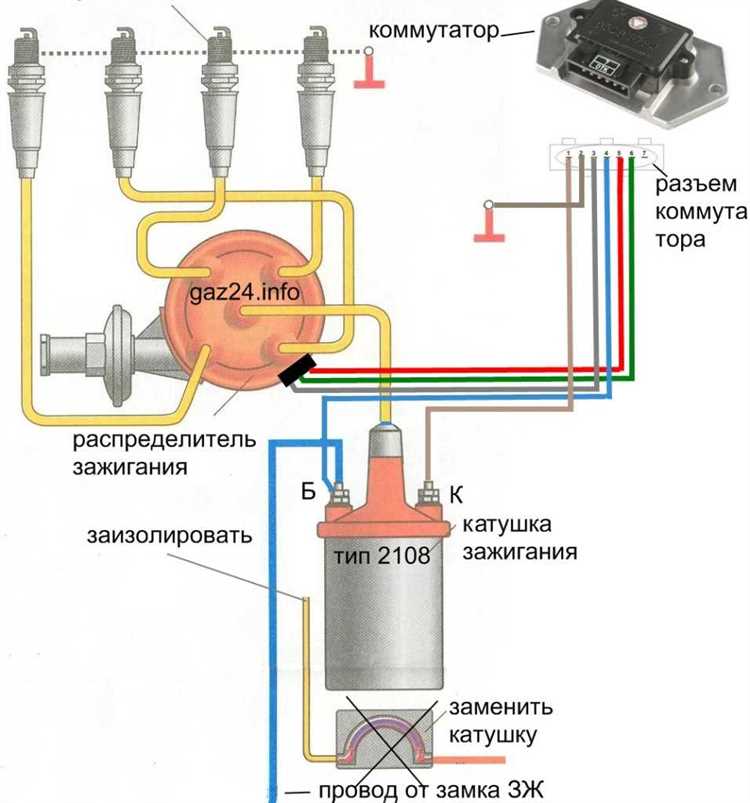

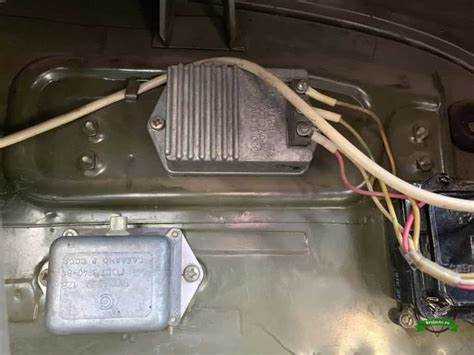

Найдите разъём коммутатора. На УАЗ 469 с бесконтактной системой зажигания обычно используется четырёх- или пятиконтактный разъём. Контакты, как правило, обозначены следующим образом: «+» – питание от замка зажигания, «К» – выход на катушку, «Д» – сигнал с датчика Холла, «М» – масса.
Включите зажигание. Подключите мультиметр в режиме измерения постоянного напряжения. Красный щуп соедините с контактом «+» на разъёме коммутатора, чёрный – с «массой» автомобиля (любая хорошо зачищенная металлическая часть кузова или двигателя).
Напряжение должно быть в пределах 12–13,5 В. Если напряжение отсутствует, проверьте целостность провода от замка зажигания и наличие питания на его выходе при включенном ключе.
Проверьте контакт «М» – масса. Для этого соедините красный щуп мультиметра с плюсом аккумулятора, чёрный – с контактом «М» на разъёме. При наличии хорошей массы прибор покажет напряжение аккумулятора. При низком или нулевом значении проверьте провод на обрыв и надёжность соединения с кузовом или мотором.
Затем проверьте напряжение на проводе от датчика Холла (контакт «Д»). Включите зажигание, отсоедините датчик Холла от трамблёра и вращайте коленвал вручную. Напряжение на этом контакте должно импульсно меняться от 0 до 5 В при прохождении зубцов модулятора через датчик. Отсутствие импульсов – признак неисправности датчика или его проводки.
Если все напряжения соответствуют норме, коммутатор получает питание корректно. При этом неисправность следует искать в самом коммутаторе или катушке зажигания.
Как проверить сигналы с датчика Холла на вход коммутатора
1. Подключите осциллограф к проводам, идущим от датчика Холла к коммутатору. Обычно это два провода: сигнал (обычно белый или синий) и питание (красный). Проверьте, что прибор правильно подключен и настроен на измерение импульсных сигналов.
2. Включите зажигание, но не запускайте двигатель. На экране осциллографа должны появляться четкие импульсы. Частота сигналов должна соответствовать характеристикам двигателя, в случае УАЗ 469 обычно около 0.5-1 импульса на оборот коленчатого вала.
3. Проверьте форму сигнала. При исправной работе датчика Холла сигнал должен быть прямоугольным, с резкими переходами от низкого уровня (0 В) к высокому (5 В). Прерывистые импульсы могут свидетельствовать о неисправности датчика или плохом контакте.
4. Если сигнал отсутствует или его форма и частота нестабильны, это может указывать на проблемы с самим датчиком Холла, его проводкой или коммутатором. В таком случае, проверьте соединения и состояние датчика, особенно его магнитные элементы.
5. Для более точной диагностики можно использовать мультиметр с функцией измерения частоты. Подключите его к выходу датчика и убедитесь, что на дисплее отображается стабильная частота сигналов в пределах норм.
Проведение проверки сигналов с датчика Холла – ключевой этап в диагностике системы зажигания УАЗ 469 с бесконтактным зажиганием. Своевременное выявление неисправностей позволяет избежать серьезных проблем в работе двигателя.
Методика проверки выхода коммутатора на катушку зажигания
Для диагностики выхода коммутатора на катушку зажигания на УАЗ 469 с бесконтактным зажиганием, потребуется мультиметр, схема подключения и базовые навыки работы с электрическими системами автомобиля.
Шаг 1: Проверка выходного сигнала коммутатора
Шаг 2: Проверка стабильности сигнала
При стабильно работающем коммутаторе напряжение на выходе должно быть равномерным и регулярным. Колебания напряжения в пределах нормы говорят о корректной работе устройства. Если сигналы сильно прерывисты или напряжение отсутствует, это указывает на неисправность коммутатора.
Шаг 3: Проверка катушки зажигания
Если сигнал с коммутатора приходит в норме, следует проверить саму катушку зажигания. Для этого также используйте мультиметр в режиме сопротивления. Подключите щупы мультиметра к контактам катушки зажигания. Нормальное сопротивление для стандартных катушек должно быть в пределах 0.6–0.9 Ом на первичной обмотке и 6–8 кОм на вторичной.
Шаг 4: Дополнительные проверки
Если в процессе проверки на выходе коммутатора не появляется напряжение, можно проверить целостность проводки и соединений. Поврежденный провод или окисленный контакт могут стать причиной отсутствия сигнала. В случае отсутствия видимых повреждений, коммутатор следует заменить или отремонтировать.
Как отличить неисправный коммутатор от неисправной катушки или датчика
При диагностике неисправностей системы зажигания на УАЗ 469 с бесконтактным зажиганием важно точно определить, какой элемент вышел из строя: коммутатор, катушка или датчик. Каждый из этих компонентов может повлиять на работу двигателя, но способы их проверки отличаются.
Для начала важно понимать, что коммутатор, катушка и датчик имеют разные функции и способы работы в системе зажигания:
- Коммутатор управляет подачей напряжения на катушку зажигания, регулируя момент искры.
- Катушка зажигания преобразует напряжение для создания искры в свечах.
- Датчик положения коленвала или распределительного вала обеспечивает информацию о положении поршней для точного времени искры.
Чтобы понять, какой компонент требует замены, следует провести следующие шаги:
- Проверка коммутатора:
- Используйте тестер для проверки напряжения на выходе коммутатора. Он должен выдавать импульсное напряжение при включении зажигания.
- При отсутствии импульсов на выходе коммутатор может быть неисправен. В этом случае следует заменить его или проверить на наличие повреждений проводки.
- Проверка катушки зажигания:
- Проверьте сопротивление катушки с помощью мультиметра. Нормальное сопротивление первичной обмотки должно составлять 0.4–2 Ом, вторичной обмотки – 6–12 кОм.
- Если сопротивление катушки выходит за эти пределы, катушка неисправна и нуждается в замене.
- Также проверьте катушку на наличие трещин или повреждений внешней изоляции, что может привести к пробою.
- Проверка датчика положения коленвала:
- Используйте осциллограф для проверки сигнала от датчика. Если сигнал отсутствует или имеет неправильную форму, датчик может быть неисправен.
- При подозрении на неисправность датчика, его можно проверить по сопротивлению. Нормальное сопротивление датчика должно быть в пределах 500–1500 Ом (в зависимости от модели).
Решение о замене того или иного компонента можно принять только после последовательной проверки каждого элемента. Иногда неисправность может быть связана с плохим контактом проводки, особенно на соединениях между этими компонентами. Всегда проверяйте провода и разъемы перед заменой деталей.
Вопрос-ответ:
Как проверить коммутатор на УАЗ 469 с бесконтактным зажиганием?
Для проверки коммутатора на УАЗ 469 с бесконтактным зажиганием, первым делом необходимо убедиться, что все соединения исправны. Проверьте наличие напряжения на входах коммутатора с помощью мультиметра. Далее осмотрите сами контакты на наличие загрязнений или окислов. После этого подключите прибор и проверьте стабильность работы зажигания при старте двигателя. Если возникают перебои в работе двигателя или он не запускается, возможно, проблема в самом коммутаторе.
Как диагностировать неисправности коммутатора на УАЗ 469 с бесконтактным зажиганием?
Для диагностики неисправностей коммутатора на УАЗ 469, в первую очередь нужно проверить работу системы зажигания. Если двигатель не запускается, используйте мультиметр, чтобы проверить напряжение на выходе коммутатора. Также стоит измерить сопротивление катушки зажигания и проверить провода на наличие повреждений. Нестабильная работа двигателя или частые сбои могут указывать на неисправность коммутатора. В таком случае его следует заменить или отремонтировать в сервисе.
Какие признаки указывают на неисправность коммутатора в УАЗ 469?
Неисправности коммутатора на УАЗ 469 могут проявляться в виде нестабильной работы двигателя, перебоев в его запуске или в том, что двигатель работает с перебоями на холостых оборотах. Иногда, если коммутатор выходит из строя, двигатель может не заводиться вообще. Также можно заметить ухудшение работы системы зажигания при высоких оборотах двигателя, что указывает на проблемы с коммутатором или его проводкой.
Как заменить коммутатор на УАЗ 469 с бесконтактным зажиганием?
Замену коммутатора на УАЗ 469 с бесконтактным зажиганием следует начинать с отключения аккумулятора для предотвращения короткого замыкания. После этого нужно открутить старый коммутатор, отсоединив все провода. На новом коммутаторе подключите провода согласно схеме и закрепите его на штатном месте. После установки проверьте работу системы зажигания с помощью мультиметра, убедитесь, что все соединения надежны и двигатель работает стабильно.
