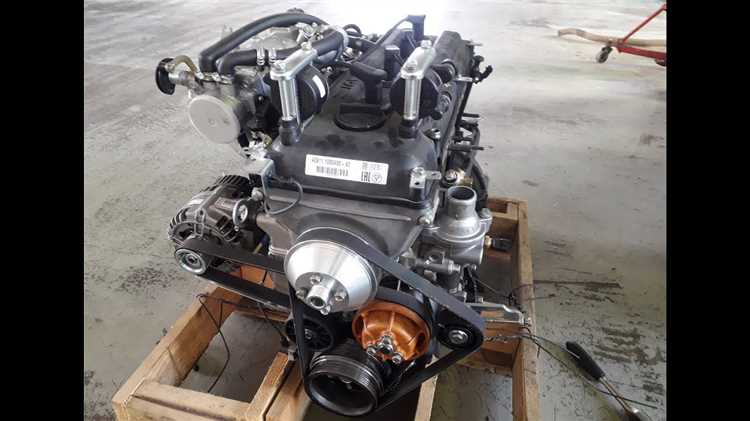

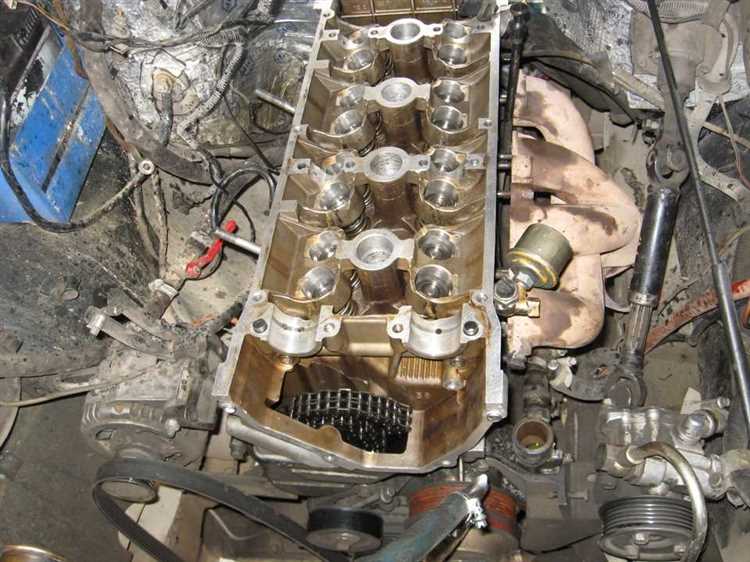

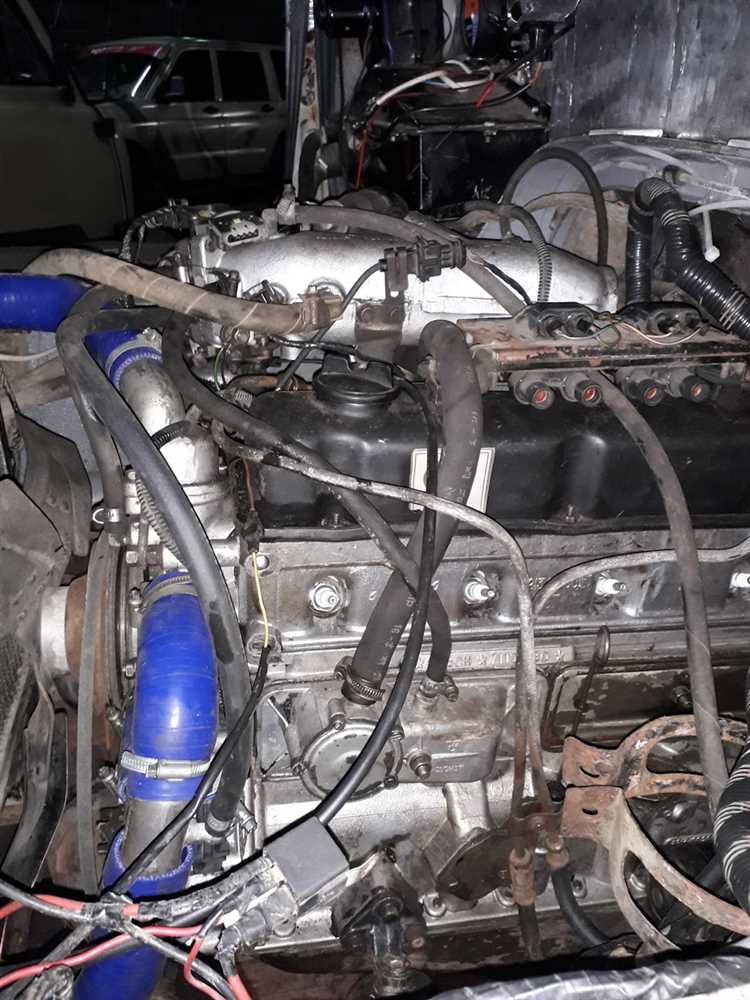

Коробка передач на УАЗ Буханка с двигателем ЗМЗ-409 устанавливается совместно с раздаточной коробкой и крепится к двигателю через сцепление с помощью шлицевого вала. Масса узла в сборе превышает 70 кг, поэтому снятие вручную требует не только физической подготовки, но и чёткого соблюдения последовательности работ. Основные крепления – шесть болтов к блоку двигателя, два к поперечине, четыре к раздатке.
Перед началом демонтажа отключается аккумулятор, сливается масло из коробки и раздатки, отсоединяются карданные валы, провода датчиков, трос привода сцепления (или гидролиния, если стоит ГЦС), рычаг переключения передач. Раздатку целесообразно демонтировать отдельно, что упрощает работу и снижает риск повреждений при снятии основной коробки.
Для доступа к верхним болтам коробки потребуется удлинитель не менее 300 мм и кардан для головки 17 мм. Работу удобно выполнять с эстакады или смотровой ямы, используя домкрат с площадкой или специальную стойку под КПП. При демонтаже важно избегать перекоса вала в шлицевом соединении с диском сцепления, чтобы не повредить направляющую втулку и выжимной подшипник.
Снятие узла без предварительной очистки сопряжённых поверхностей приводит к попаданию загрязнений внутрь коробки и сцепления. Рекомендуется заранее очистить зону стыка и резьбовые соединения. Все действия должны выполняться с учётом массы агрегатов и необходимости их безопасной транспортировки после демонтажа.
Подготовка автомобиля к демонтажу коробки передач
Отключение аккумулятора: первым делом отсоединяется минусовая клемма аккумулятора для исключения коротких замыканий при работе с электропроводкой коробки передач и стартера.

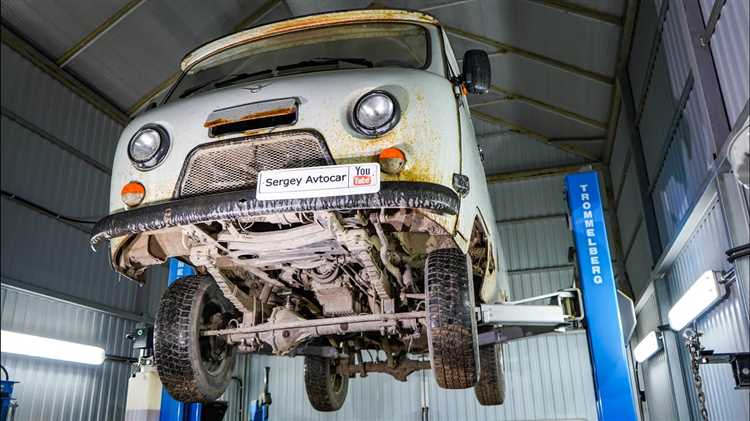

Доступ к трансмиссии: автомобиль устанавливается на ровную поверхность. Под задние колёса подкладываются противооткатные упоры. Машина поднимается передней частью с помощью домкрата, после чего надежно фиксируется на прочных подпорках минимум в трёх точках с каждой стороны. Колёса демонтировать не требуется.
Слив трансмиссионного масла: с помощью шестигранного ключа на 12 откручивается сливная пробка КПП. Перед сливом подставляется ёмкость не менее 3 литров. После полного слива пробка закручивается обратно.
Демонтаж элементов крепления: снимается защита картера, если установлена. Откручиваются передний и задний карданные валы от фланцев редукторов. Используется ключ на 14 и головка на 12. Все фланцы и метки на валах помечаются для последующей сборки в том же положении во избежание дисбаланса.
Отключение сцепления и электрики: отсоединяется вилка выключения сцепления от рабочего цилиндра, откручивается сам цилиндр от коробки. Отсоединяются все разъёмы датчиков (нейтрали, заднего хода) и провод массы от корпуса КПП.
Снятие рычага КПП: в салоне демонтируется кожух тоннеля. Рычаг снимается, предварительно открутив фиксирующее кольцо против часовой стрелки. Отверстие закрывается чистой тряпкой, чтобы внутрь не попала грязь.
Поддержка двигателя: перед началом демонтажа коробки под масляный поддон двигателя подставляется домкрат с широкой деревянной проставкой. Это предотвращает перекос и повреждение подушек после снятия задней опоры КПП.
Необходимые инструменты и приспособления для снятия КПП
Для демонтажа коробки передач на УАЗ Буханка с двигателем ЗМЗ-409 потребуется набор головок и ключей, преимущественно на 13, 14, 17 и 19 мм. Особенно полезен карданный удлинитель для труднодоступных болтов крепления коробки к блоку двигателя и к кронштейну.
Требуется мощный вороток с длиной рычага не менее 400 мм для откручивания туго затянутых болтов. Понадобится трещотка с мелким шагом, желательно с реверсом, а также удлинители различной длины. При наличии – пневмо- или электроинструмент значительно ускорит процесс.
Обязателен домкрат типа бутылочного или подкатного с грузоподъёмностью от 2 тонн, а также прочные подпорки для надёжной фиксации кузова. Под коробку необходим отдельный трансмиссионный домкрат или самодельная тележка с фиксатором.
Понадобится монтажка длиной не менее 600 мм для аккуратного отделения КПП от двигателя без повреждения направляющих втулок. Рекомендуется подготовить головку Е12 для демонтажа стартера, а также шестигранники и Torx, если установлены нестандартные крепления.
Для отсоединения карданных валов необходимы гаечные ключи на 12 и 14 мм, а также металлический молоток и выколотка для выбивания закисших шпилек. Потребуется ёмкость для слива трансмиссионного масла объёмом не менее 4 литров.
Работа проводится в перчатках и защитных очках. Необходимо яркое освещение, желательно переносная лампа на гибком держателе. Все инструменты должны быть в рабочем состоянии, а площадка – ровной и чистой.
Отключение аккумулятора и отсоединение электропроводки
Перед началом демонтажа коробки передач на УАЗ Буханка с двигателем ЗМЗ-409 необходимо полностью обесточить систему. Сначала откройте капот и при помощи ключа на 10 отсоедините клемму минусового провода аккумулятора. Это исключит возможность короткого замыкания и повреждения электрооборудования.
Далее переходите к отсоединению проводки, идущей к коробке передач. На моделях с 5-ступенчатой КПП присутствуют следующие разъёмы:
- датчик заднего хода (двухконтактный разъём);
- датчик скорости (трёхконтактный, установлен в хвостовике коробки);
- массированный провод на корпус КПП.
Каждый разъём отсоединяйте аккуратно, не тяните за провода – удерживайте за пластиковый корпус. В случае загрязнения контактов используйте очиститель электроконтактов. При необходимости пометьте провода изолентой с маркировкой для упрощения обратной сборки.
Проверьте, чтобы вся проводка была свободна от корпуса коробки и элементов крепления. Задействованные провода временно зафиксируйте в стороне при помощи пластиковых стяжек, чтобы избежать их повреждения при снятии трансмиссии.
Снятие раздаточной коробки и карданных валов
Перед демонтажом раздаточной коробки необходимо снять оба карданных вала. Работы проводятся на яме или эстакаде, при заглушенном двигателе и отключённой массе.
- Вывешивают заднюю ось, чтобы избежать проворачивания кардана при откручивании фланцев.
- Ключом на 14 откручивают болты крепления крестовин к фланцам мостов. При наличии шплинтов – удаляют их предварительно.
- Снимают задний карданный вал, после чего передний. Укладку валов выполняют в горизонтальном положении, чтобы избежать деформации.
Далее переходят к демонтажу раздаточной коробки:
- Сливают масло из раздатки через сливное отверстие снизу, применяя шестигранник на 12. Ждут полного стекания, иначе при снятии возможен пролив.
- Отключают все тяги управления – размыкают шарниры, фиксирующие вилки рычагов, при помощи отвертки или пассатижей.
- Отсоединяют трос спидометра, выкручивая фиксирующую гайку ключом на 22. Осматривают состояние наконечника – при износе меняют.
- Откручивают 6 болтов крепления раздаточной коробки к коробке передач. Используют ключ на 17 с удлинителем. Болты откручивают крест-накрест.
- Аккуратно отводят раздатку назад, удерживая её домкратом или помощником. Вес узла – около 35 кг, требуется надёжная фиксация при снятии.
При наличии следов масла в области фланцев проверяют сальники. До установки раздатки назад рекомендуется заменить прокладку между КПП и РК и нанести герметик по периметру сопрягаемой плоскости.
Отсоединение сцепления и элементов управления коробкой
Перед началом работы необходимо убедиться в безопасности и стабильности автомобиля. Установите автомобиль на ровную поверхность, выключите зажигание, а также отсоедините аккумулятор для предотвращения случайных замыканий.
Для отсоединения сцепления и элементов управления коробкой потребуется выполнить несколько шагов:
- Снятие привода сцепления
- Начните с отсоединения тяги сцепления от педали. Для этого снимите фиксатор тяги с её наконечника.
- Снимите защитный кожух, если он установлен, чтобы получить доступ к механизмам привода.
- Отсоедините тягу сцепления от вилки, аккуратно ослабив все крепежи.
- Отсоединение тросов и гидравлики
- Если в автомобиле используется гидравлический привод сцепления, ослабьте клапан на гидросистеме и аккуратно спустите давление в системе.
- Отсоедините трубопровод от главного цилиндра сцепления. Для этого используйте специальный инструмент для снятия фитингов.
- При наличии тросового привода отсоедините трос от сцепления, освободив его от креплений и натяжных механизмов.
- Отсоединение коробки передач от трансмиссии
- Удалите все крепежные болты, фиксирующие коробку передач к двигателю и кузову.
- Снимите рычаги управления коробкой, освобождая их от кронштейнов и петель.
- Отсоедините соединительные элементы, такие как карданный вал и шланги, чтобы обеспечить свободу движению коробки передач при её снятии.
Обратите внимание на детали подключения и крепежные элементы. При снятии элементов управления следует избегать их повреждения, а также помнить о точности при установке всех креплений при последующем монтаже.
Откручивание креплений и снятие коробки передач с двигателя
Перед началом работы убедитесь, что автомобиль стоит на ровной поверхности, а все системы отключены. Для удобства рекомендуется приподнять автомобиль с помощью домкрата и установить его на стойки.
1. Отключите аккумулятор, чтобы избежать случайных замыканий или повреждений электрических компонентов. Затем отсоедините все соединения от коробки передач, включая проводку, шланги и тросы, если они есть.
2. Переходите к откручиванию болтов, крепящих коробку передач к двигателю. Важно начать с болтов, которые находятся в верхней части крепления, так как они обычно труднодоступны. Для этого используйте удлиненную головку и трещотку, чтобы обеспечить нужный крутящий момент и минимизировать нагрузку на болты.
3. Следующим шагом открутите болты, которые соединяют коробку с задним редуктором. В некоторых случаях потребуется поддержка коробки с помощью домкрата или специальной подставки, чтобы избежать повреждения ее конструкции или утраты устойчивости.
4. Откручивайте оставшиеся болты, соединяющие коробку с двигателем. Обычно на этом этапе коробка передач будет частично освободена от двигателя. Применяйте гаечный ключ с достаточной длиной рычага, чтобы избежать повреждений резьбы на крепежных элементах.
5. После откручивания всех болтов аккуратно отделите коробку от двигателя. Для этого необходимо равномерно сдвигать коробку, чтобы не повредить сцепление или другие компоненты. Если коробка не отделяется с первого раза, слегка подстучите по бокам корпуса коробки с использованием деревянного молотка, чтобы облегчить процесс снятия.
6. Проверьте наличие лишних креплений и элементов, которые могут мешать снятию, и аккуратно устраните их. После снятия коробки убедитесь в целостности всех соединений, так как это поможет избежать проблем при установке новой или восстановленной коробки передач.
Проверка узлов на износ после демонтажа КПП
Второй важный этап – проверка подшипников. Для этого необходимо проверить их свободный ход, при этом вращение должно быть плавным без люфтов и заеданий. Если при вращении подшипников ощущается скрежет или сопротивление, их необходимо заменить. Подшипники синхронизаторов также следует проверять на износ, так как они влияют на плавность переключения передач.
Не стоит забывать о проверке сальников. Их повреждение или износ может привести к утечке масла. Для проверки сальников нужно осмотреть их на наличие трещин, деформации или утрату упругости. Если присутствуют признаки износа, сальники необходимо заменить на новые.
Коробка передач также оборудована синхронизаторами, которые можно проверить на предмет износа зубьев. В случае наличия значительных повреждений синхронизаторы следует заменить. Необходимо также проверить сцепление синхронизатора с валом, поскольку деформация зубьев может вызвать проблемы с переключением передач.
Особое внимание стоит уделить шестерням. Они должны быть без видимых повреждений, таких как сколы или царапины. Износ зубьев шестерен может привести к шуму при эксплуатации и ухудшению передачи усилия. Зубья должны быть ровными, без выемок и трещин.
Также рекомендуется проверить вал, на котором установлены шестерни. Он не должен иметь коррозии, изломов или трещин. Для этого нужно провести тщательный осмотр его поверхности и измерить диаметр в разных точках, чтобы выявить возможные повреждения или износ.
В случае обнаружения дефектов или значительного износа, которые могут повлиять на работу коробки передач, рекомендуется провести её полную замену или ремонт с использованием оригинальных запчастей, чтобы избежать повторных поломок и неисправностей в будущем.
Вопрос-ответ:
Как снять коробку передач на УАЗ Буханка с двигателем 409?
Чтобы снять коробку передач на УАЗ Буханка с двигателем 409, начните с подъема передней части автомобиля с помощью домкрата и установки на подставки. После этого необходимо отсоединить аккумулятор, чтобы избежать короткого замыкания при работе с электрическими компонентами. Далее снимите карданный вал, открутив его крепления с обеих сторон. Отсоедините приводы от коробки передач и снимите все соединения, такие как тросы и провода, которые могут мешать снятию. Когда все крепления будут ослаблены, можно открутить болты, крепящие коробку передач к двигателю и кузову. После этого аккуратно снимите коробку передач, соблюдая осторожность, чтобы не повредить элементы трансмиссии.
Какие инструменты нужны для снятия коробки передач с УАЗ Буханка?
Для снятия коробки передач с УАЗ Буханка вам понадобятся следующие инструменты: набор ключей (от обычных до трещоточных), головки и удлинители, домкрат и подставки для автомобиля, отвертки, молоток, съемник для карданного вала, а также возможно — гидравлический подъёмник, если коробка передач тяжелая. Важно иметь также защитные перчатки и очки, так как при работе с трансмиссией могут быть острые или загрязненные детали.
Какие сложности могут возникнуть при снятии коробки передач на УАЗ Буханка?
Одной из сложностей может быть застревание крепежных болтов, которые могут ржаветь или быть сильно затянуты. Это может потребовать использования проникающей жидкости или сильных усилий при откручивании. Еще одной проблемой может быть вес коробки передач, особенно если у вас нет гидравлического подъёмника или помощника. Также следует быть аккуратным при отсоединении карданного вала, так как его можно повредить, если не соблюдать осторожность при извлечении. Важно также помнить, что в некоторых случаях может потребоваться демонтаж других компонентов, таких как выхлопная система или часть подвески, для обеспечения доступа к коробке передач.
Сколько времени может занять снятие коробки передач на УАЗ Буханка?
Время, необходимое для снятия коробки передач с УАЗ Буханка, зависит от опыта владельца автомобиля и наличия необходимого инструмента. Обычно этот процесс может занять от 4 до 6 часов. Однако для новичков или при наличии сложностей с креплениями или поврежденными деталями, процесс может затянуться на более длительное время, вплоть до целого рабочего дня.
