Как снять рулевую сошку на уаз патриот

Рулевая сошка на УАЗ Патриот передаёт усилие с редуктора на тягу, и при её износе появляется люфт, тугое вращение руля или неравномерный поворот. Зачастую проблема усугубляется коррозией шлицев или заклиниванием пальца сошки, особенно при эксплуатации автомобиля в условиях бездорожья или в зимнее время.

Перед демонтажем необходимо зафиксировать рулевой вал в нейтральном положении и отключить аккумулятор для предотвращения случайной активации электроусилителя. Открутите гайку крепления сошки к валу рулевого редуктора ключом на 36. Используйте съёмник двухлапый с усилием не менее 10 тонн, так как посадка сошки часто сопровождается прикипанием к шлицам.

Важно: не допускайте ударов по корпусу редуктора – он чугунный и легко растрескивается. При сильной прикипевшей посадке помогает локальный нагрев газовой горелкой (до температуры не выше 150 °C), с обязательной защитой сальников и прилегающих элементов от перегрева.

После снятия проверьте состояние шлицев и шпонки. При наличии выработки замените сошку и, при необходимости, вал редуктора. Новую сошку устанавливайте строго по меткам центровки, избегая смещения, иначе возможен неправильный угол поворота колёс.

Подготовка инструмента и безопасное поднятие передней части автомобиля

Перед началом работ необходимо подготовить: торцовый ключ на 22 мм, вороток или трещотку с удлинителем, съёмник рулевой сошки, баллонный ключ, домкрат (гидравлический или бутылочный с грузоподъёмностью не менее 2 тонн), две надёжные страховочные подставки и противооткатные упоры.

Автомобиль ставится на ровную твёрдую поверхность. Передние колёса – под прямым углом. Под задние колёса обязательно устанавливаются упоры, чтобы исключить движение машины при подъёме.

Домкрат размещается строго под переднюю балку моста, ближе к месту установки сошки. Под пятку домкрата рекомендуется подложить деревянный брус толщиной не менее 30 мм для равномерного распределения нагрузки. Поднимать автомобиль следует медленно, контролируя устойчивость корпуса и отсутствие перекоса.

После подъёма необходимо установить страховочные подставки под лонжероны рамы ближе к передним рычагам подвески. Нельзя полагаться только на домкрат – при любом ремонте под машиной обязательна установка подставок.

Для доступа к рулевой сошке правое переднее колесо лучше демонтировать. Снятие колеса производится только после полной установки автомобиля на подставки и проверки его устойчивости. Хранить снятое колесо безопаснее всего под порогом рядом – в качестве дополнительной страховки.

Фиксация рулевого вала и снятие защитных элементов

Перед демонтажем рулевой сошки необходимо исключить самопроизвольное вращение рулевого вала. Для этого зафиксируйте руль в центральном положении с помощью прочного фиксирующего устройства – например, крепкой стяжки или монтажного ремня, прочно закреплённого между рулевым ободом и педальным узлом. Это предотвратит повреждение контактной группы подушки безопасности и выход из строя шлейфа под рулём.

Далее потребуется доступ к рулевому механизму. Снимите переднюю защиту двигателя, если установлена. Демонтаж выполняется с помощью головки на 13 мм: открутите болты крепления и аккуратно уберите лист. При наличии дополнительного кожуха рулевого механизма (пластиковый или металлический элемент над сошкой), демонтируйте его, предварительно отсоединив хомуты или открутив крепёж болтом на 10 мм. При сильной коррозии используйте проникающую смазку типа WD-40 за 15 минут до откручивания.

Оцените состояние креплений рулевого вала к редуктору. При необходимости нанесите маркировку на соединение для точной обратной сборки. Не допускается вращение рулевого вала после отсоединения от сошки – это может привести к смещению шлицев и заклиниванию при последующей сборке.

Определение типа крепления рулевой сошки на конкретной модели УАЗ Патриот

Перед демонтажем рулевой сошки необходимо точно определить тип её крепления. На моделях УАЗ Патриот с ГУР (гидроусилителем руля) применяется конусное соединение со шлицами и гайкой с корончатым фиксатором, которая стопорится шплинтом. Сошка крепится на шлицевой части выходного вала редуктора ГУР, что требует использования съемника для безопасного демонтажа.

Убедиться в типе соединения можно визуально, сняв защиту рулевого механизма. Если видна крупная центральная гайка с прорезями под шплинт, а под гайкой заметны шлицы – это шлицевое соединение с конусной посадкой. Такой тип крепления используется на большинстве моделей с 2005 года выпуска и позже.

На ранних версиях УАЗ Патриот до 2008 года встречаются редукторы с менее выраженным конусом и другой формой шлицов. При наличии сомнений целесообразно сверить номер рулевого редуктора (обычно выбит на корпусе) с техническими данными завода-изготовителя. Также отличия могут быть у автомобилей с заменённым рулевым редуктором от стороннего производителя.

Применение неподходящего съёмника может повредить конусную часть или шлицы. Поэтому перед началом работ следует определить не только форму крепления, но и необходимое усилие для демонтажа, ориентируясь на визуальное состояние деталей и наличие следов коррозии или заклинивания. Если резьба на гайке повреждена, требуется её замена до повторной установки сошки.

Ослабление и снятие центральной гайки рулевой сошки

Перед началом работ автомобиль необходимо установить на ровную поверхность, затянуть ручной тормоз и подложить противооткатные упоры под задние колеса. Рулевую сошку удобно снимать при вывернутых до упора колесах влево.

Для доступа к центральной гайке потребуется снять защиту рулевого механизма (если установлена) и очистить место соединения от грязи и ржавчины. Это облегчит последующую работу и предотвратит повреждение инструмента.

• Используйте головку на 36 мм с усиленным воротком или мощным трещоточным ключом. Лучше – с удлинителем для увеличения рычага.
• Перед откручиванием гайку желательно обработать проникающей смазкой (WD-40, Liqui Moly или аналогичной) и выждать 10–15 минут.
• Прикипевшую гайку можно слегка прогреть строительным феном или газовой горелкой, избегая перегрева деталей рулевого механизма.
• При откручивании удерживайте сошку от проворота с помощью специального фиксатора или прочной монтировки, упирая её в раму.

После ослабления гайки полностью её не снимайте. Оставьте 2–3 витка навинченными – это предотвратит резкое соскальзывание сошки при её демонтаже с вала, особенно при использовании съёмника или ударной методики.

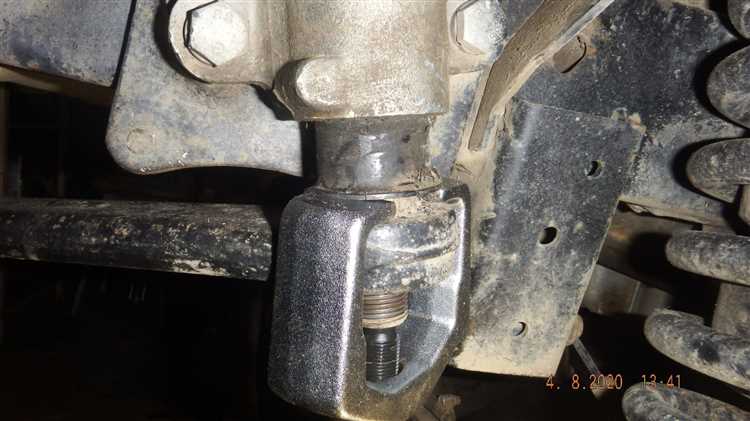

Использование съемника для снятия сошки с вала редуктора

Перед началом работ необходимо очистить место посадки сошки и резьбу вала от грязи и коррозии, используя металлическую щетку и проникающую смазку. Вал редуктора имеет конусную посадку, часто с фиксацией шлицами, что создает прочное заедание детали после длительной эксплуатации.

Используйте трехлапый или двухлапый универсальный съемник с винтовым механизмом. Оптимальный шаг резьбы винта – не менее 2 мм, диаметр – от 14 мм. Убедитесь, что лапы съемника надежно захватывают края сошки, не соскальзывают и не упираются в корпус редуктора.

Для облегчения съема рекомендуется нанести нагрев в зоне посадки – не выше 150 °C, чтобы не повредить сальники и корпус. После прогрева плавно и равномерно затягивайте винт съемника с использованием трещотки или воротка. Резкие удары молотком по винту могут повредить резьбу или вал, допустимы только легкие удары по торцу винта при наличии напряжения.

Если сошка не поддается, повторно обработайте место соединения проникающей жидкостью и дайте впитаться 10–15 минут. После снятия проверьте состояние шлицов и при необходимости очистите их мелкой наждачной бумагой.

Ниже приведены рекомендуемые параметры усилия и размерности для работы с сошкой на УАЗ Патриот:

Проверка состояния шлицов и прилегающих компонентов

Перед установкой новой рулевой сошки или повторной сборкой системы важно тщательно осмотреть шлицы и соседние детали. Это поможет избежать проблем с управляемостью и износа компонентов на будущем этапе эксплуатации.

Для проверки состояния шлицов выполните следующие шаги:

1. Очистите шлицы от грязи, пыли и старой смазки. Используйте мягкую щетку или тряпку, чтобы не повредить поверхность.
2. Осмотрите шлицы на наличие следов коррозии. Мелкая ржавчина на поверхности шлицов может быть устранена, однако глубокие повреждения требуют замены компонента.
3. Проверьте их геометрическую точность. Если шлицы на сошке или на валу имеют явные повреждения или износ (например, острые грани, потертости), то такие компоненты необходимо заменить.

Кроме того, не забывайте про прилегающие компоненты:

• Рулевая рейка: Проверяйте наличие люфта в рейке, убедитесь в отсутствии сильных износов на местах контакта с сошкой.
• Шаровые опоры: Проверьте шаровые опоры на наличие люфта или трещин. Поврежденные опоры могут повлиять на точность управления.
• Резьбовые соединения: Убедитесь в отсутствии коррозии и повреждений на резьбе, а также правильно подберите новые гайки и болты для крепления сошки.

Наличие даже малейших повреждений на шлицах или сопредельных компонентах может привести к неправильной работе рулевой системы и быстрому износу. Регулярная проверка этих элементов позволит избежать значительных затрат на ремонт в будущем.

Подготовка поверхности и установка новой или восстановленной сошки

Перед установкой новой или восстановленной рулевой сошки важно тщательно подготовить поверхность крепления. Начните с очистки всех контактных поверхностей от грязи, ржавчины и старой смазки. Используйте металлическую щетку или шлифовальный круг для удаления загрязнений. Особое внимание уделите области соединения сошки с корпусом рулевого механизма, поскольку даже малые загрязнения могут вызвать неправильное прилегание и уменьшить срок службы деталей.

После очистки примените антикоррозийное средство на поверхности, чтобы предотвратить появление ржавчины в будущем. Лучше использовать средства, устойчивые к механическим повреждениям и воздействию воды, такие как антикоррозийные покрытия на основе цинка.

При установке новой сошки обязательно проверьте соответствие всех отверстий для болтов и гаек. Убедитесь, что новая деталь точно совпадает с оригинальной по форме и размерам. Если используется восстановленная сошка, внимательно осмотрите её на наличие трещин и повреждений, которые могут повлиять на её функциональность.

Перед сборкой нанесите на резьбовые соединения специальную смазку, чтобы предотвратить заклинивание болтов в процессе эксплуатации. Закручивайте крепежи равномерно, поочередно с обеих сторон, чтобы избежать перекоса. После установки тщательно проверяйте затяжку болтов с помощью динамометрического ключа, соблюдая рекомендованный производителем момент затяжки.

После установки сошки и затяжки крепежей проведите проверку на отсутствие люфта и правильность работы рулевого механизма. Сделайте несколько оборотов руля, чтобы убедиться в плавности и точности его хода. В случае необходимости дополнительно отрегулируйте углы установки сошки для оптимальной работы системы.

Вопрос-ответ:

Как снять рулевую сошку на УАЗ Патриот?

Для снятия рулевой сошки на УАЗ Патриот нужно выполнить несколько шагов. Во-первых, необходимо поднять переднюю часть автомобиля, чтобы обеспечить доступ к подвеске. После этого откручиваются крепежные элементы, которые фиксируют сошку. Используйте подходящий инструмент, чтобы аккуратно открутить гайки и болты. Затем отсоедините сошку от рулевого механизма и снимите её. Важно следить за состоянием всех крепежных элементов и не повредить другие детали при демонтаже.

Какие инструменты понадобятся для снятия рулевой сошки на УАЗ Патриот?

Для снятия рулевой сошки вам понадобятся стандартные инструменты, такие как ключи и головки для откручивания болтов и гаек. Лучше всего использовать наборы с ударными головками, так как это позволяет избежать повреждения крепежных элементов. Также стоит иметь под рукой съемник, чтобы легко отсоединить сошку от рулевого механизма, если она зажата. Важно, чтобы все инструменты были в хорошем состоянии для безопасного проведения работы.

Можно ли снять рулевую сошку на УАЗ Патриот без помощи специалистов?

Да, снять рулевую сошку на УАЗ Патриот можно самостоятельно, если у вас есть необходимый инструмент и опыт работы с автомобилями. Главное — следовать пошаговой инструкции и быть осторожным при демонтаже, чтобы не повредить важные компоненты автомобиля. Если у вас нет опыта, может быть полезно посмотреть видеоуроки или проконсультироваться с более опытным человеком.

Какие ошибки могут возникнуть при снятии рулевой сошки на УАЗ Патриот?

Одной из главных ошибок может быть неправильная подготовка автомобиля — если не поднять его должным образом или не закрепить на домкрате, это может привести к повреждению подвески. Также, если неправильно открутить крепежные элементы или не использовать нужные инструменты, могут возникнуть проблемы с застрявшими болтами или гайками. Важно работать аккуратно и внимательно, чтобы избежать повреждений.

Что делать, если рулевая сошка не поддается при снятии?

Если сошка не поддается, стоит попробовать аккуратно использовать специальный съемник для снятия деталей, который поможет ослабить соединение. Если нет съемника, можно попробовать слегка постучать по сошке с помощью молотка с мягким наконечником, чтобы ослабить её. Но важно действовать осторожно, чтобы не повредить другие компоненты рулевого механизма или подвески. Если сошка всё равно не поддается, лучше обратиться за помощью к специалистам.

Как правильно снять рулевую сошку на УАЗ Патриот своими руками?

Чтобы снять рулевую сошку на УАЗ Патриот, вам нужно будет выполнить несколько шагов. Во-первых, необходимо приподнять переднюю часть автомобиля с помощью домкрата и установить подставки для безопасности. Затем откручивайте колеса и снимите их, чтобы получить доступ к рулевой системе. После этого открутите болты, которые крепят рулевую сошку к мосту и рулевой рейке. Важно помнить, что для работы с элементами рулевого управления потребуется специальный инструмент, такой как съемник для шаровых соединений. После снятия сошки аккуратно снимите её с места установки, следя за состоянием всех деталей, которые могут быть повреждены при демонтаже.

Какие могут возникнуть трудности при снятии рулевой сошки с УАЗ Патриот, и как их преодолеть?

При снятии рулевой сошки могут возникнуть несколько проблем. Одной из самых распространённых является застревание болтов и соединений из-за коррозии или загрязнений. Чтобы решить эту проблему, рекомендуется предварительно обработать болты и крепежные элементы проникающей смазкой, например, WD-40, и дать ей время впитаться. Также часто сталкиваются с трудностями при разъединении шаровых соединений, для чего используется специальный съемник. Если соединения слишком тугие, можно аккуратно постучать по съемнику, чтобы ослабить их. В случае, если сошка не снимается, проверьте, не мешают ли другие элементы, например, пыльники или защитные оболочки. Будьте осторожны при демонтаже, чтобы не повредить важные компоненты рулевой системы.
