Износ шкворней на УАЗ – частая причина люфта в переднем мосту, нестабильного управления и ускоренного износа шин. На моделях с мостами типа «Спайсер» или «Тимкен» критический люфт может появиться уже через 30–50 тысяч километров при активной эксплуатации по бездорожью. При диагностике важно обратить внимание на легкость вращения кулаков, наличие люфта и состояние смазки в шкворневых опорах.
Для самостоятельной замены потребуется набор инструмента: головки на 17 и 19 мм, вороток, съемник шкворней или молоток с латунной наставкой, динамометрический ключ и набор регулировочных шайб. Работа проводится на ровной площадке с обязательной установкой автомобиля на надёжные опоры, так как придётся полностью демонтировать поворотные кулаки.
Рекомендация: перед установкой новых шкворней обязательно проверяйте посадочные места на наличие выработки. При обнаружении овальности – потребуется втуление или замена кулака. Новые шкворни монтируются с подбором шайб до достижения усилия проворота 7–10 кг, измеренного динамометром на рулевом сошке. Несоблюдение этого параметра ведёт к быстрому износу деталей и потере управляемости.
Важно учитывать, что шкворневая система УАЗ требует регулярного контроля – как минимум раз в 10 000 км, особенно при частой езде по грунтовкам и лесным дорогам. Правильно выполненная замена обеспечивает чёткий отклик рулевого управления и увеличивает ресурс передней подвески.
Как определить износ шкворней на УАЗ
При повороте руля на месте наблюдается тугое вращение, сопровождающееся рывками – признак повышенного трения в шкворневых соединениях. Особенно характерно для машин с установленными грязевыми шинами, где увеличенная нагрузка быстрее выявляет проблему.
Появление люфта в передних колесах при покачивании их руками в горизонтальной плоскости указывает на критический износ шкворней или их подшипников. Проверка производится на вывешенном мосту – при наличии свободного хода необходима разборка.
Если руль самопроизвольно не возвращается в исходное положение после поворота, особенно на скорости до 30 км/ч, стоит заподозрить увеличение усилия вращения шкворней. В норме реакция рулевого механизма должна быть более отзывчивой.
Неравномерный износ передних шин, особенно с внутренней или внешней стороны, может быть следствием нарушенного угла наклона шкворня. Это происходит при просадке или разрушении втулок шкворня.
Скрежет, хруст или металлический стук в районе передней балки при проезде неровностей – результат осевого люфта шкворней, вызванного износом посадочных мест или разрушением регулировочных шайб.
Наличие ржавчины или потемнение смазки при разборке говорит о плохой герметичности узла и ускоренном износе втулок и шкворней. В этом случае замена обязательна даже при минимальном люфте.
Какие инструменты и запчасти понадобятся для замены шкворней

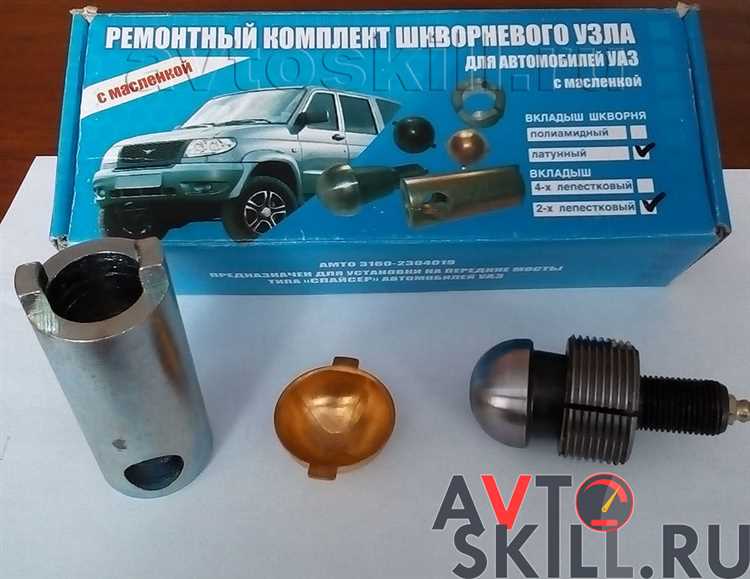

Для замены шкворней на УАЗ потребуется комплект шкворней, включающий верхние и нижние пальцы, втулки, подшипники, регулировочные шайбы и сальники. Рекомендуется использовать оригинальные или проверенные аналоги, подходящие к конкретной модели моста – УАЗ Спайсер, Тимкен или военный мост.
Из инструментов необходимы: головки на 14, 17 и 19 мм, вороток, динамометрический ключ с диапазоном до 30 Н·м, съёмник шкворней (или мощный шпильковёрт), молоток массой 500–800 г, зубило или керн для выбивания закисших деталей. Обязательно наличие домкрата грузоподъёмностью от 2 тонн и надёжных опор под раму.
Понадобится штангенциркуль для точной подгонки регулировочных шайб и проверки выработки посадочных мест. Также нужен фиксатор резьбы средней фиксации, консистентная смазка типа ШРУС-4, проникающая жидкость (WD-40 или аналог) и ветошь для очистки деталей. Для сборки желательно использовать пластиковую киянку и деревянный брусок, чтобы избежать повреждения новых компонентов.
Для окончательной регулировки усилия поворота цапфы – безмен с диапазоном до 10 кг. При отсутствии подходящих приспособлений возможна установка с помощью подручных средств, но точность и надёжность будут снижены.
Подготовка автомобиля УАЗ к ремонту переднего моста
Перед началом замены шкворней необходимо обеспечить доступ к переднему мосту и исключить риски повреждения элементов подвески и рулевого управления. Подготовка начинается с тщательной мойки узлов, чтобы избежать попадания грязи внутрь при разборке.
- Установить автомобиль на ровную поверхность, зафиксировать ручной тормоз, подложить противооткатные упоры под задние колёса.
- Домкратить переднюю часть так, чтобы колёса оторвались от земли, подложить надёжные подпорки под раму, а не под мост.
- Снять передние колёса для обеспечения доступа к кулакам и шкворневым узлам.
- Очистить соединения кулаков, поворотных цапф и шаровых опор от грязи и налёта при помощи металлической щётки и обезжирить керосином или техническим очистителем.
- Отметить положение рулевых тяг относительно поворотных рычагов, чтобы впоследствии упростить обратную сборку и избежать смещения углов установки колёс.
- Проверить наличие всех необходимых инструментов: съёмник шкворней, динамометрический ключ, вороток, шестигранники, молоток, зубило, съёмник рулевых наконечников.
- Заготовить чистую ветошь, литол или ШРУС-4 для последующей сборки, подготовить новые шкворни, опорные шайбы, регулировочные прокладки и сальники поворотных кулаков.
Если мост эксплуатировался длительное время без обслуживания, рекомендуется заранее проверить состояние крепёжных элементов: при наличии следов коррозии обработать их проникающей смазкой за несколько часов до демонтажа.

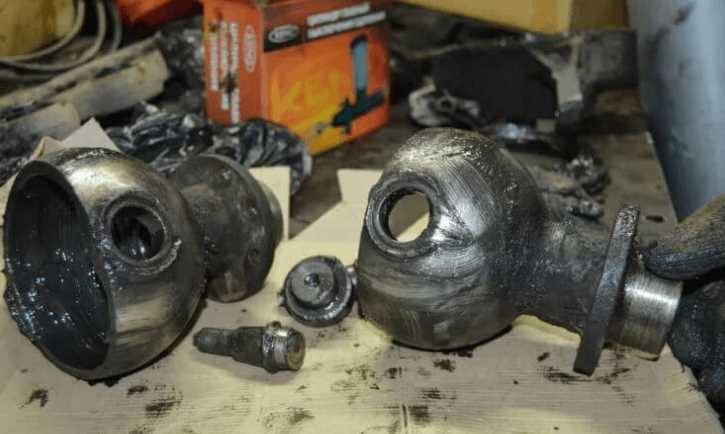

Снятие поворотного кулака и ступицы передней оси
Перед началом работ необходимо установить автомобиль на ровную площадку, надёжно зафиксировать его на подставках и демонтировать колесо. Обязательно ослабьте ступичную гайку до подъёма автомобиля. Работы проводятся с использованием набора головок, съёмника и молотка с мягким бойком.
- Снимите ступичную крышку, предварительно очистив её от грязи. Открутите гайку крепления подшипников ступицы, извлеките шплинт и стопорную шайбу.
- Демонтируйте наружный и внутренний ступичные подшипники. Оцените их состояние – наличие выработки, перегрева или износа требует замены.
- Снимите тормозной барабан или диск в сборе с суппортом, в зависимости от модификации. При наличии дискового тормоза суппорт крепится двумя болтами – открутите их и аккуратно подвесьте суппорт на проволоку, не перегибая тормозной шланг.
- Открутите болты крепления поворотного кулака к цапфе. Болты, как правило, подвержены коррозии – рекомендуется обработать их проникающей смазкой минимум за час до разборки.
- Снимите кулак в сборе с шаровыми опорами или шкворнями. При сильной прикипании используйте резиновый молоток и осторожные удары по корпусу. Не допускается применение зубила или металлической кувалды.
После демонтажа очистите посадочные поверхности от старой смазки и загрязнений. Оцените состояние втулок и подшипников поворотного кулака. При наличии люфта или трещин необходима замена. Перед установкой нового или отремонтированного узла рекомендуется проверить герметичность сальников и наличие смазки в ступице.

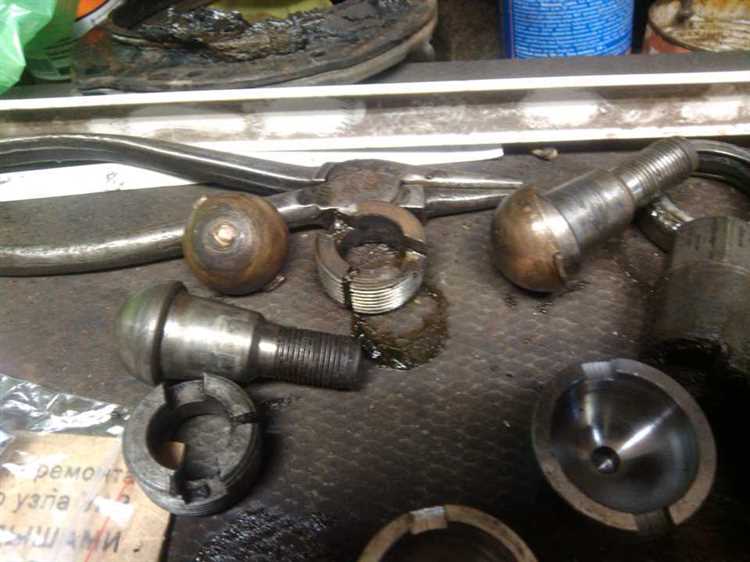

Демонтаж старых шкворней и проверка посадочных мест
Перед демонтажем необходимо надёжно зафиксировать автомобиль и демонтировать поворотные кулаки. Снимите колёса, открутите тормозные суппорты и шланги, чтобы избежать их повреждения. Отсоедините рулевые тяги с помощью съёмника – удары молотком по пальцам недопустимы, это приведёт к деформации посадочных отверстий.
Для снятия шкворней используйте выколотку или специальный съёмник. При сильной коррозии примените проникающую смазку и прогрев газовой горелкой в течение 1–2 минут. После извлечения шкворней осмотрите посадочные отверстия на предмет выработки, овальности и задиров.
Проверьте диаметр отверстий микрометром или нутромером. Допустимое отклонение – не более 0,05 мм от номинала. При большем износе необходимо восстановление методом расточки и установки ремонтных втулок. Поверхности должны быть чистыми, без следов коррозии и смазки перед установкой новых элементов.
Особое внимание уделите состоянию втулок в поворотных кулаках: если имеются следы прокручивания или осевого люфта, втулки необходимо заменить. Убедитесь, что отверстия не имеют трещин и вмятин – любые повреждения приводят к быстрому выходу из строя новых шкворней.
Установка новых шкворней с регулировкой предварительного натяга
Для установки новых шкворней на УАЗ с регулировкой предварительного натяга необходимо строго соблюдать последовательность действий, чтобы обеспечить правильную работу подвески и избежать быстрого износа деталей.
Перед началом работы подготовьте инструменты: ключи для снятия колес, домкрат, съемники, отвертки, а также новые шкворни с необходимыми втулками и прокладками. Кроме того, понадобится динамометрический ключ для точной регулировки натяга.
1. Поднимите переднюю часть автомобиля с помощью домкрата, снимите колесо, чтобы обеспечить доступ к подвеске.
2. Снимите старые шкворни. Для этого нужно аккуратно отсоединить тормозной механизм, разобрать ступицу и извлечь старые шкворни, используя съемники для выколачивания.
3. Очистите посадочные места для новых шкворней от грязи и ржавчины. Проверьте поверхность для установки – она должна быть гладкой и без повреждений.
4. Установите новые шкворни, предварительно смазав их специальной смазкой для подшипников. Это поможет предотвратить преждевременный износ и облегчить установку.
5. После установки шкворней приступайте к регулировке предварительного натяга. Это важный этап, который требует точности. Используйте динамометрический ключ, чтобы затянуть шкворень до нужного усилия, указанного в инструкции производителя. Неправильный натяг может привести к повреждению подвески или быстрому износу деталей.
6. После того как шкворень установлен и натянут, проверьте его на свободный ход. Он не должен иметь люфта, но и не быть слишком жестким, что может ограничивать движение подвески.
7. Завершите установку, собрав ступицу и тормозной механизм, после чего поставьте колесо на место и опустите автомобиль.
Регулировка предварительного натяга шкворней имеет критическое значение для правильной работы передней оси УАЗа. При этом важно не только следить за моментом затяжки, но и периодически проверять состояние шкворней в процессе эксплуатации, чтобы избежать излишнего износа подвески и преждевременных поломок.
Сборка переднего узла и установка ступицы на место
После того как шкворни на УАЗ заменены, необходимо собрать передний узел и установить ступицу. Это важный процесс, от которого зависит надежность всей ходовой части.
Первым шагом является сборка переднего узла. Начните с установки внутренней части ступицы. Для этого аккуратно вставьте подшипник в ступицу, убедившись, что он сидит ровно и без перекосов. При необходимости используйте молоток с резиновым наконечником, чтобы не повредить поверхность.
Далее, установите тормозной диск на ступицу, соблюдая правильность его крепления. Тормозной диск должен быть установлен с точностью до миллиметра, чтобы избежать вибраций и неравномерного износа.
Затем приступайте к установке наружного подшипника. Убедитесь, что подшипник находится в рабочем положении и не имеет излишнего люфта. Для этого используйте смазку, подходящую для подшипников, чтобы обеспечить долгий срок службы узла.
После этого аккуратно разместите ступицу на оси, проверяя, чтобы она плотно зафиксировалась на месте. Установите фиксирующие болты, предварительно смазав их резьбу, чтобы избежать коррозии и облегчить последующий демонтаж в случае необходимости.
Не забывайте проверять, чтобы ступица не имела люфта при вращении. Слишком сильное сопротивление также может свидетельствовать о неправильно установленном подшипнике или тормозном диске.
Заключительный этап – установка тормозного суппорта. Он должен плотно фиксироваться на своём месте, без перекосов. После того как все элементы установлены и закреплены, прокачайте тормоза и проверьте их работу на небольшой скорости, чтобы убедиться в правильности сборки и отсутствии посторонних шумов.
Проверка люфтов и регулировка рулевого управления после замены шкворней
После замены шкворней на УАЗ важно внимательно проверить рулевое управление, чтобы исключить наличие люфтов и обеспечить безопасность эксплуатации. Люфт в рулевом управлении может возникать из-за неправильной установки или износа других компонентов. Процесс проверки и регулировки следует выполнять в несколько этапов.
Для начала следует проверить люфт в рулевом механизме. Для этого необходимо при выключенном двигателе и стоящем автомобиле покачать рулевое колесо влево-вправ. Если движение руля происходит без поворота колес, это указывает на наличие люфта в рулевом механизме. Проверка выполняется на поднятом автомобиле, чтобы исключить сопротивление колес.
Следующий этап – проверка люфта в подвеске и шкворнях. Для этого нужно осмотреть соединения шкворней и проверить, нет ли чрезмерных зазоров в этих местах. Если люфт выявлен, то нужно снова проверить затяжку шкворней и убедиться, что они установлены правильно, а также оценить состояние подшипников. В случае необходимости, отрегулировать посадку шкворней или заменить их.
Регулировка рулевого управления осуществляется через регулировочные винты на рулевых тягах. Для этого необходимо ослабить фиксирующие гайки и провести регулировку, вращая винт до того момента, когда люфт в рулевом управлении будет минимален. Проверяйте каждый шаг, чтобы убедиться в отсутствии люфта на всех уровнях соединений.
После регулировки выполните проверку на ходу, чтобы убедиться в отсутствии посторонних звуков и ощущений в рулевом механизме. Рулевое управление должно быть плавным, без рывков и с минимальными люфтами. Если люфт сохраняется, возможно, потребуется дополнительная диагностика рулевой рейки или других частей подвески, которые могли износиться при эксплуатации.
Вопрос-ответ:
Какие инструменты мне понадобятся для замены шкворней на УАЗ своими руками?
Для замены шкворней на УАЗ понадобятся следующие инструменты: набор гаечных ключей, домкрат и подпорки, съемник для шкворней (если старые застряли), молоток, отвертки, тиски, а также специальные средства для смазки и чистки, такие как WD-40. Также могут потребоваться новые болты и шайбы, если старые повреждены или изношены.
Как понять, что на УАЗ пора менять шкворни?
Признаки износа шкворней на УАЗ могут быть следующие: ухудшение управляемости, стуки и шумы в передней подвеске при движении по неровным дорогам, особенно на поворотах. Также возможен повышенный люфт колес. Если такие симптомы появились, стоит осмотреть шкворни на наличие износа или повреждений. Рекомендуется также проверять их в ходе регулярного технического обслуживания, чтобы избежать более серьезных поломок.
Как правильно снять старые шкворни на УАЗ?
Для того чтобы снять старые шкворни на УАЗ, нужно сначала поднять переднюю часть автомобиля с помощью домкрата и закрепить его на подпорках для безопасности. Затем необходимо демонтировать колеса, отсоединить тормозные системы и разобрать переднюю подвеску. С помощью специального съемника аккуратно извлекаются старые шкворни. Это может потребовать дополнительного усилия, так как шкворни часто застревают от ржавчины и загрязнений. Применение проникающих жидкостей, таких как WD-40, поможет облегчить процесс.
Можно ли заменить шкворни на УАЗ без профессиональных знаний?
Замена шкворней на УАЗ — это достаточно сложный процесс, требующий некоторых технических знаний и навыков, но вполне выполнимый при наличии минимальных навыков работы с автомобилем. Если вы уверены в своих силах, можете попробовать сделать это своими руками. Важно соблюдать все рекомендации по безопасности, правильно использовать инструменты и следить за тем, чтобы все детали были правильно установлены. Если же вы сомневаетесь, лучше обратиться к специалистам, чтобы избежать повреждения важных узлов автомобиля.
