Двигатель ЗМЗ-409, устанавливаемый на автомобили УАЗ, оснащён цепным приводом газораспределительного механизма. Надёжность работы всей системы напрямую зависит от корректного функционирования гидравлического натяжителя цепи. При недостаточном давлении масла или неверной установке устройство теряет способность компенсировать провисание цепи, что приводит к сбоям фаз газораспределения и повышенному износу компонентов ГРМ.

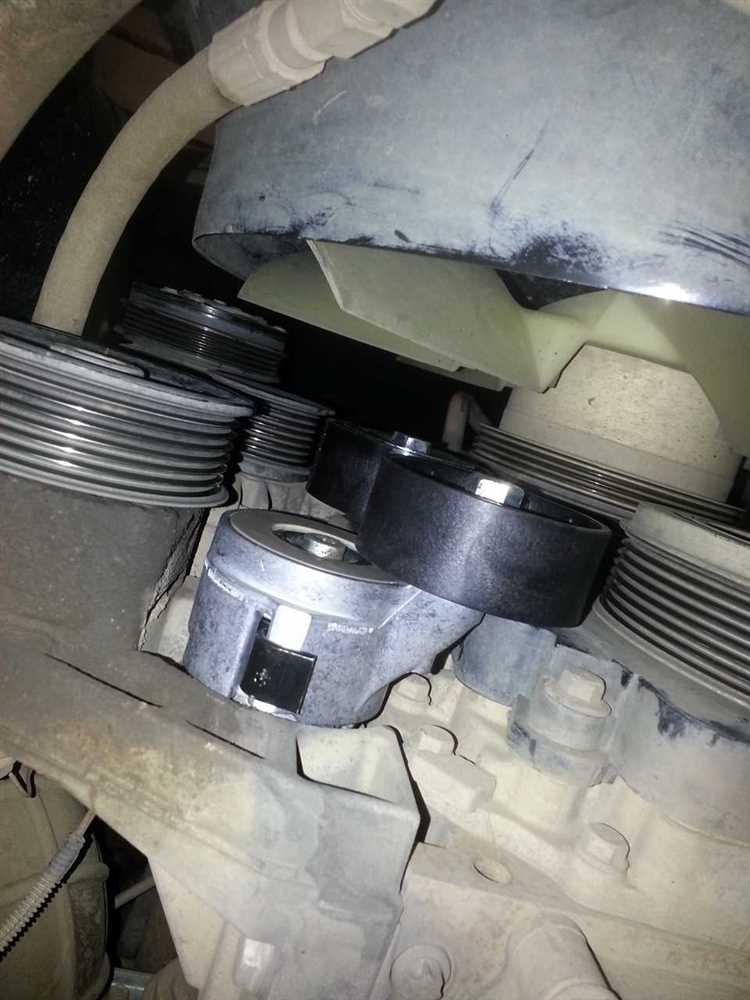

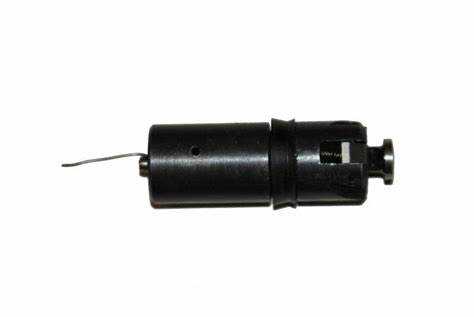

Гидронатяжитель на 409-м двигателе необходимо предварительно зарядить перед установкой, чтобы избежать его холостой работы после запуска мотора. Зарядка производится вручную: поршень аккуратно утапливается внутрь корпуса до упора с одновременной прокачкой через маслоподающий канал. Для этого используют чистое моторное масло соответствующей вязкости, заливаемое через верхнее отверстие с помощью шприца или маслёнки.
Перед установкой следует проверить ход поршня – он должен выдвигаться плавно, с характерным сопротивлением. Если натяжитель легко сжимается обратно, это указывает на неисправность клапанного механизма внутри устройства. Установка незаряженного или неисправного натяжителя приводит к риску перескакивания цепи на шестернях и потенциальному разрушению клапанного механизма.
Рекомендуется производить зарядку при температуре масла не ниже +15°C и использовать только чистую, отфильтрованную смазку. После установки обязательно провести ручной прокрут коленчатого вала не менее чем на два оборота, чтобы убедиться в корректной работе системы ГРМ и отсутствии посторонних звуков.
Признаки неисправности гидронатяжителя цепи на УАЗ 409
- Характерный металлический стук после запуска двигателя – первые секунды после пуска сопровождаются звонким стуком со стороны цепного привода. Это свидетельствует о провисании цепи из-за недостаточного давления в гидронатяжителе.
- Плавающие обороты на холостом ходу – нестабильная работа двигателя часто связана с нарушением фаз газораспределения вследствие ослабленного натяжения цепи.

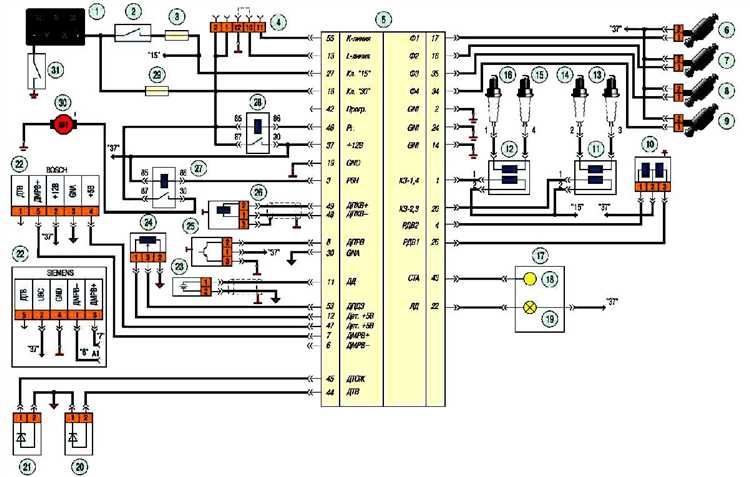

- Ошибки по датчику фаз – при диагностике сканером могут фиксироваться коды ошибок P0016, P0017, указывающие на рассинхронизацию коленвала и распредвала.
- Постепенное снижение тяги двигателя – растянутая цепь на фоне неисправного натяжителя вызывает смещение фаз, что влияет на наполнение цилиндров.
- Повышенный расход топлива – в условиях сбитых фаз ЭБУ корректирует смесь, что приводит к перерасходу топлива.
При появлении указанных признаков необходимо:
- Проверить уровень и качество моторного масла – гидронатяжитель работает от давления масла, и загрязнённое масло может блокировать его работу.
- Оценить наличие стружки в масле – металлические включения указывают на износ компонентов ГРМ.
- Снять клапанную крышку и визуально проверить натяжение цепи и состояние направляющих.
- При подозрении на неисправность заменить гидронатяжитель на оригинальный или качественный аналог (например, производства «Автовент» или INA).
Инструменты и материалы для зарядки натяжителя
Для корректной зарядки натяжителя цепи на двигателе УАЗ 409 потребуется строго определённый набор инструментов и расходных материалов. Работа требует точности и аккуратности, поэтому каждый элемент списка играет ключевую роль.
- Головка на 27 мм – необходима для выкручивания пробки натяжителя. Желательно использовать шестигранную, чтобы исключить срыв граней.
- Трещоточный вороток с удлинителем – обеспечивает удобный доступ к натяжителю, особенно при работе в моторном отсеке с установленным двигателем.
- Отвёртка с плоским лезвием – используется для удержания поршня натяжителя в утопленном положении при зарядке.
- Металлический штифт или гвоздь диаметром 2–3 мм – служит фиксатором заряженного положения поршня. Подходит также сверло аналогичного диаметра.
- Чистая ветошь – необходима для удаления загрязнений с поверхности натяжителя перед установкой.
- Моторное масло (тот же тип, что используется в двигателе) – для заполнения корпуса натяжителя перед установкой, если конструкция предусматривает предварительное заполнение.
- Резиновая киянка – позволяет аккуратно осадить натяжитель при необходимости без повреждения корпуса.
- Фонарь с направленным светом – облегчает визуальный контроль в труднодоступных местах.
Перед началом работы следует проверить исправность резьбы на корпусе натяжителя и убедиться в наличии всех необходимых элементов. Отсутствие хотя бы одного из указанных предметов может затруднить или полностью сорвать процесс зарядки.
Демонтаж клапанной крышки и доступ к натяжителю
Для снятия клапанной крышки на двигателе УАЗ 409 требуется предварительно отключить массу и демонтировать пластиковый кожух ГРМ. Снимите катушки зажигания, отключив разъёмы и выкрутив крепёж – по одной на каждый цилиндр. Уберите свечные колодцы от загрязнений сжатым воздухом, чтобы избежать попадания мусора внутрь при последующем демонтаже свечей.
Далее отсоедините шланг вентиляции картера и снимите крепёжные болты клапанной крышки. Всего 12 болтов с головкой на 10 мм. При съёме крышки действуйте аккуратно: прокладка может прилипнуть к головке блока. При необходимости подденьте крышку пластиковой лопаткой – металлический инструмент использовать нельзя во избежание повреждения привалочной плоскости.

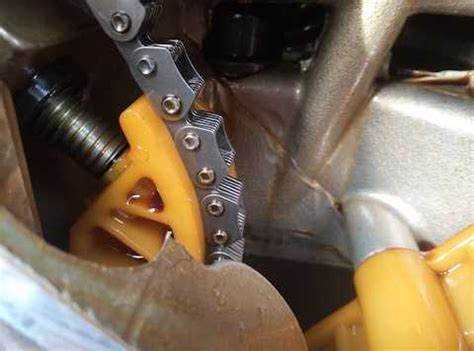

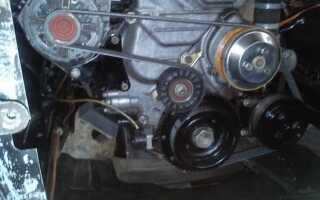

После демонтажа крышки открывается доступ к верхней части цепного механизма. Натяжитель расположен на правой стороне двигателя (если смотреть по ходу автомобиля), ниже распредвалов. Для его извлечения потребуется ключ на 12 мм. Болт крепления натяжителя откручивается против часовой стрелки. После снятия убедитесь в исправности плунжера и пружины.
Внимание: при обратной сборке обязательно замените прокладку клапанной крышки и нанесите герметик в углы стыков головки и постелей распредвалов. Недопустимо повторное использование деформированных элементов уплотнения.
Перед следующими действиями по заряду натяжителя убедитесь в чистоте рабочих поверхностей и отсутствии масляных подтёков вокруг корпуса устройства.
Пошаговая процедура зарядки натяжителя цепи
Для корректной работы натяжителя цепи на двигателе УАЗ 409 необходимо провести его зарядку, что обеспечит должное натяжение цепи и предотвратит её ослабление в процессе эксплуатации. Важно соблюдать точную последовательность действий, чтобы избежать повреждения компонента.
Шаг 1: Подготовка инструмента
Перед началом работы убедитесь, что у вас есть необходимый инструмент: ключи для снятия крышки натяжителя, съемник цепи, а также новое масло для смазки компонента.
Шаг 2: Демонтаж натяжителя
Отключите аккумулятор. Снимите крышку цепи и осторожно отсоедините натяжитель от моторного блока, придерживая его, чтобы избежать падения мелких деталей. Важно помнить, что при разборке натяжителя может вытечь масло, поэтому используйте контейнер для его сбора.
Шаг 3: Очистка натяжителя
Прежде чем заряжать натяжитель, очистите его от загрязнений и старого масла. Используйте чистую тряпку и растворитель, чтобы удалить остатки грязи и старой смазки, что поможет избежать загрязнения нового масла.
Шаг 4: Заправка натяжителя маслом
Заполните натяжитель свежим моторным маслом, строго следуя рекомендациям производителя по объему. Наполните его до указанного уровня, избегая переполнения. Используйте шприц для точного дозирования.
Шаг 5: Вставка натяжителя на место
Установите натяжитель на его посадочное место в двигателе. Убедитесь, что он стоит ровно, и не перекосился при установке. Плотно затяните крепежные элементы, чтобы избежать утечек масла.
Шаг 6: Проверка работы
После установки натяжителя запустите двигатель и внимательно следите за его работой. Убедитесь, что цепь работает тихо, без посторонних звуков, и нет утечек масла из натяжителя. При необходимости проведите повторную проверку уровня масла в натяжителе после работы двигателя.
Шаг 7: Финальная проверка
Через 50–100 км пробега проведите дополнительную проверку состояния натяжителя. Убедитесь, что цепь не ослабла, и натяжитель продолжает работать корректно. При необходимости повторите процедуру зарядки.
Проверка положения меток ГРМ после зарядки
После зарядки натяжителя цепи ГРМ на двигателе УАЗ 409 важно точно проверить соответствие положения меток на шкивах и цепи с заводскими рекомендациями. Этот процесс требует высокой точности, так как ошибка может привести к несогласованности работы фаз газораспределения и снижению мощности двигателя.
Для начала следует вращать коленчатый вал вручную до тех пор, пока метки на ведущем и ведомом шкивах не будут совмещены. Особое внимание стоит уделить совмещению меток на шкивах распределительного вала и на шкиве коленчатого вала. Если метки не совпадают, необходимо произвести корректировку положения цепи.
Важно помнить, что после зарядки натяжителя цепи метки могут временно сместиться, так как натяжитель берет на себя часть натяжения цепи. Поэтому всегда проверяйте, чтобы на шкивах и цепи были четкие и точные метки в соответствии с требованиями технической документации.
Если метки все же не совпали, следует ослабить натяжитель и снова вручную прокрутить двигатель, до тех пор, пока цепь не окажется в нужном положении. После этого можно повторно установить натяжитель, убедившись, что цепь натянута правильно.
Важно: После проведения проверки, необходимо несколько раз прокрутить коленчатый вал вручную, чтобы убедиться в стабильности положения меток и отсутствии лишнего люфта в цепи. Только после этого можно переходить к дальнейшим этапам сборки двигателя.
Установка клапанной крышки и сборка узлов
При установке клапанной крышки на двигатель УАЗ 409 следует строго соблюдать последовательность действий, чтобы обеспечить герметичность и правильную работу системы. Перед установкой убедитесь в чистоте поверхности головки блока цилиндров и самой крышки. На обеих поверхностях не должно быть следов масла, грязи и старого уплотнителя.
1. Проверьте состояние прокладки клапанной крышки. Если она изношена или повреждена, замените ее. Установку новой прокладки следует выполнять без применения герметиков, так как это может привести к неравномерному прижиму крышки и возможным утечкам масла.
2. Перед установкой клапанной крышки на двигатель убедитесь в правильном положении цепи ГРМ. Она должна быть натянута в соответствии с инструкцией производителя, чтобы избежать лишних нагрузок на крышку и узлы системы.
3. Установка крышки осуществляется строго по направляющим, которые имеются на головке блока цилиндров. При этом важно соблюдать правильную симметричность затяжки болтов. Рекомендуется затягивать болты крест-накрест, начиная с центральных и постепенно переходя к краям, чтобы обеспечить равномерное распределение усилий.
4. При сборке узлов, таких как натяжитель цепи и рычаги клапанного механизма, проверьте состояние всех уплотнителей и втулок. Изношенные детали должны быть заменены на новые, чтобы избежать утечек масла и излишнего износа. Особое внимание уделите натяжению цепи, оно должно быть в пределах нормы, иначе возможны проблемы с синхронизацией газораспределения.
5. После установки клапанной крышки и сборки узлов, выполните проверку на утечку масла. Запустите двигатель и внимательно осмотрите места установки крышки. При наличии масла или запаха горелого масла стоит немедленно выявить и устранить причину.
Проверка работы двигателя после зарядки натяжителя
После зарядки натяжителя цепи на двигателе УАЗ 409 важно провести серию проверок для уверенности в правильности работы системы. В первую очередь, следует обратить внимание на звуки работы двигателя. Если слышны посторонние шумы или металлические стуки, это может свидетельствовать о проблемах с натяжителем или цепью.
Начните с проверки давления масла в системе. Недостаточное давление может указывать на неправильную работу натяжителя. При этом важно, чтобы давление масла находилось в пределах нормы, указанных в технической документации.
Далее, запустите двигатель на холостых оборотах и внимательно наблюдайте за его работой. Если двигатель работает стабильно и нет отклонений в оборотах, это свидетельствует о нормальной работе натяжителя. В случае, если обороты начинают «плавать», возможно, натяжитель не был полностью заряжен или имеется утечка масла в системе.
После этого увеличьте обороты двигателя до 1500-2000 об/мин. Прислушайтесь к возможным посторонним звукам, таким как звон или стуки. Если таких звуков нет, натяжитель функционирует корректно. Важно также проверить систему зажигания на наличие перебоев.
Для окончательной проверки двигайтесь к дорожному тесту. Проезжая на низкой и средней скорости, убедитесь в отсутствии вибраций и нестабильной работы двигателя. Плавность хода и стабильность оборотов на всех режимах указывают на правильную работу натяжителя и цепи.
Не забывайте также проверять уровень масла в системе после работы двигателя, так как недостаток масла может привести к быстрому износу натяжителя.
Вопрос-ответ:
Что такое зарядка натяжителя цепи на двигателе УАЗ 409?
Зарядка натяжителя цепи — это процесс приведения натяжителя в рабочее состояние с целью обеспечения правильного натяжения цепи ГРМ (газораспределительного механизма) на двигателе УАЗ 409. Этот элемент играет важную роль в поддержании стабильной работы двигателя, поскольку от правильного натяжения цепи зависит её срок службы и работа системы ГРМ в целом.
Как происходит процесс зарядки натяжителя цепи на двигателе УАЗ 409?
Процесс зарядки натяжителя начинается с установки натяжителя в положение, при котором он может быть сжать и затем установить необходимое давление для правильной работы. После этого производится заправка маслом, что позволяет обеспечивать долговечность и стабильную работу устройства. Часто используется специальное устройство или ручной способ для зарядки, чтобы натяжитель был готов к своей основной функции.
Почему важно поддерживать натяжитель цепи в хорошем состоянии на УАЗ 409?
Поддержание натяжителя в исправном состоянии критически важно для долговечности цепи ГРМ. Если натяжитель не работает должным образом, цепь может начать ослабевать, что приведет к её быстрому износу, возможным обрывам или сбоям в работе двигателя. Такие неисправности могут вызвать дорогостоящие поломки или даже серьёзные повреждения двигателя, что сделает ремонт гораздо более затратным.
Какие признаки указывают на неисправность натяжителя цепи на УАЗ 409?
Неисправности натяжителя могут проявляться в виде шумов в двигателе, таких как характерное «скрежетание» или «стрельба» при запуске двигателя. Также может наблюдаться неравномерная работа двигателя, потеря мощности или даже прерывание работы цепи. Если эти признаки присутствуют, рекомендуется немедленно проверить натяжитель и при необходимости произвести его зарядку или замену.
Как часто нужно проводить зарядку натяжителя цепи на УАЗ 409?
Зарядка натяжителя цепи обычно не требуется слишком часто, если система работает исправно. Однако важно регулярно проверять состояние натяжителя при техническом обслуживании. В случае появления шумов или иных признаков неисправности, следует провести зарядку или заменить натяжитель. Точную частоту осмотра рекомендуется уточнить в руководстве по эксплуатации или у специалистов.
Какая роль у зарядки натяжителя цепи на двигателе УАЗ 409?
Зарядка натяжителя цепи на двигателе УАЗ 409 необходима для поддержания правильного натяжения цепи ГРМ. Это позволяет избежать излишнего износа зубчатых колес, предотвращает смещение цепи и улучшает работу всей системы газораспределения. Зарядка натяжителя компенсирует колебания и изменения в длине цепи, что обеспечивает ее стабильную работу в разных режимах двигателя.
Как часто нужно проверять или заменять зарядку натяжителя цепи на двигателе УАЗ 409?
Проверка состояния зарядки натяжителя цепи должна проводиться при каждом техническом обслуживании, обычно каждые 10-15 тысяч километров пробега. Если замечены шумы в области ГРМ или изменения в динамике работы двигателя, рекомендуется сразу проверить натяжитель. При износе или неисправности зарядки, ее нужно заменить, чтобы не допустить повреждения цепи или других компонентов двигателя.
