В практике проектирования инженерных сетей и транспортной инфраструктуры кабан – это временный или вспомогательный элемент, обозначающий упрощённую геометрию объекта, зону прокладки коммуникаций или монтажные оси. Его наличие оправдано на этапе концепции, но в финальной документации может мешать читаемости и вызывать конфликт слоёв или объектов.
Удаление кабана в AutoCAD требует точного понимания, в каком слое и под каким именем он создан. Чаще всего такие элементы размещаются в служебных слоях с названиями вроде «CABAN», «VREM» или «AUX». Для корректного удаления следует активировать панель «Слои», отследить активность слоя и проверить, не защищён ли он от изменений. После этого можно использовать команду LAYDEL или вручную выделить и удалить объекты с помощью Erase (E).
При использовании внешних ссылок (XREF) кабан может быть частью вложенного чертежа. В этом случае его удаление напрямую невозможно – необходимо открыть исходный файл XREF, произвести редактирование, сохранить изменения и обновить ссылку в основном проекте. Также стоит проверить, не закреплён ли объект как блок: в этом случае потребуется его взрыв с помощью команды EXPLODE перед удалением.
Точная локализация кабана через QSELECT по типу объекта или имени слоя позволяет избежать случайного удаления других элементов. После очистки чертежа рекомендуется выполнить команду PURGE для удаления неиспользуемых блоков, стилей и слоёв, оставшихся после удаления вспомогательных элементов.
Как найти кабана в сложном чертеже с множеством слоёв
Для начала убедитесь, что все слои чертежа включены и разблокированы. Это исключит вероятность того, что кабан скрыт или заморожен. В панели Слои (Layer Properties Manager) активируйте отображение всех слоёв и отключите фильтры.
Далее используйте команду QSELECT – она позволяет выбрать объекты по типу и другим свойствам. В открывшемся окне установите тип объекта, соответствующий тому, как кабан представлен в чертеже (например, блок или полилиния). Если кабан оформлен как блок, в фильтре укажите имя блока, если оно известно.
Если имя блока неизвестно, используйте команду CLASSICXBLOCK или INSER и просмотрите список всех блоков в файле. Ищите подозрительные или нетипичные названия – именно так часто именуют временные или импортированные элементы.
При невозможности определить блок по имени примените список свойств (Properties) для поочерёдного просмотра подозрительных объектов. Для ускорения процесса используйте фильтрацию по цвету, толщине линии, типу линии или слою, если известно, где предположительно расположен кабан.
Команда FIND поможет, если в чертеже присутствует текстовое обозначение «кабан». Введите это слово в поиск и переместитесь к результату.
Для облегчения визуального поиска временно отключите все ненужные слои. Используйте команду LAYISO, чтобы изолировать слой с предполагаемым содержимым, а затем вручную проверьте объекты на экране.
Если чертёж импортирован из стороннего источника, кабан может быть частью вложенной внешней ссылки. Проверьте список Xref через External References и откройте вложения по отдельности.
При использовании 3D-моделей примените команду FLATSHOT, чтобы упростить восприятие геометрии и выявить лишние элементы на плоском виде.
После нахождения объекта, идентифицированного как кабан, используйте команду LIST или PROPERTIES для получения точной информации о нём, включая координаты, имя блока, слой и стиль отображения.

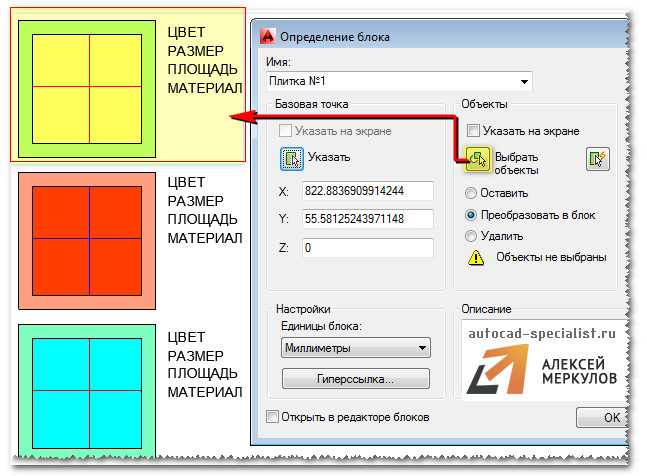

Определение блока кабана и его характеристик
Перед удалением блока кабана необходимо точно его идентифицировать. В AutoCAD такие объекты чаще всего представлены как блоки с определённым именем. Для начала следует включить диспетчер блоков, выполнив команду BLOCKS или BEDIT, либо открыть список блоков через палитру DesignCenter (команда ADCENTER).
Наиболее часто блок кабана имеет имя вроде “KABAN”, “BOAR” или содержит числовые индексы: “KABAN_01”, “OBJ_KBN”. Имена блоков могут отличаться, особенно в проектах, созданных разными организациями. Чтобы определить точное имя, необходимо выбрать объект и ввести команду LIST. В появившемся списке будет указано имя блока.
После определения имени блока рекомендуется проверить его вхождения в чертеже. Это можно сделать с помощью команды QSELECT, указав тип объекта – Block Reference – и имя блока. Команда выделит все экземпляры кабана в чертеже.
Характеристики блока определяются параметрами, встроенными при его создании. Чтобы их просмотреть, используйте команду BEDIT, выбрав нужный блок. Внутри редактора блоков можно увидеть:
- Геометрию кабана (линии, штриховки, символы);
- Присвоенные атрибуты (например, код объекта, масса, номер позиции);
- Слои, на которых размещены элементы блока;
- Применённые стили отображения (цвет, тип линий, толщина);
- Параметры динамики, если блок динамический (растяжение, поворот, видимость);
Знание этих характеристик позволяет не только точно удалить все экземпляры кабана, но и при необходимости заменить их или изменить конфигурацию без затрагивания других элементов чертежа.
Удаление кабана, вставленного как блок
- Выделите блок с кабаном. Для этого используйте инструмент «Выбор» (или команду
SELECT). Щелкните по блоку на экране, чтобы выделить его. - Используйте команду
ERASEдля удаления. НажмитеDELETEна клавиатуре или введите командуERASEв командной строке, после чего нажмитеEnter. - Если блок был вставлен с аттрибутами, которые также нужно удалить, воспользуйтесь командой
ATTEDITили удалите атрибуты вручную до удаления блока. - После удаления блока убедитесь, что на чертеже не осталось скрытых объектов, связанных с удаленным блоком, особенно если они содержат дополнительные элементы или данные.
В случае, если блок имеет вложенные блоки, воспользуйтесь командой EXPLODE для разрыва блока на отдельные элементы, которые потом можно удалить. Это позволяет удалить только нужный элемент, не затрагивая другие объекты чертежа.
Если необходимо удалить несколько экземпляров блока с кабаном, используйте команду SELECTSIMILAR, чтобы выделить все блоки одного типа, и затем выполните удаление с помощью ERASE.
Для предотвращения повторного вставления того же блока, удалите его из блока с помощью команды BLOCKEDIT или, если он был вставлен через внешнюю ссылку, удалите соответствующий файл через XREF.
Удаление кабана, созданного вручную из примитивов
Когда в чертеже AutoCAD присутствует кабан, созданный вручную с использованием простых примитивов, важно правильно удалить его без ущерба для других объектов. Для этого потребуется несколько последовательных шагов.
Первым шагом является выявление всех элементов, из которых состоит кабан. Обычно для этого используются линии, дуги, окружности, многоугольники и другие примитивы. Чтобы точно определить объекты, нужно включить режим выделения всех объектов типа «Примитивы». Включите команду SELECT, затем примените фильтры для выделения только нужных объектов, таких как линии и окружности.
Следующий этап – использование команды TRIM, если нужно удалить части примитивов, которые пересекаются между собой. Команда TRIM позволяет аккуратно удалить лишние сегменты, не затронув при этом другие части чертежа. Для этого выберите объекты, которые нужно обрезать, и укажите границу, где должно происходить удаление.
После того как основные примитивы удалены, необходимо обработать все возможные остаточные элементы. Используйте команду JOIN, чтобы объединить части, которые могли остаться из-за неточных пересечений, оставив только нужные линии и контуры. Это поможет избежать случайных элементов, которые могут нарушать структуру чертежа.
Для окончательной очистки чертежа от мелких ненужных объектов, воспользуйтесь командой OVERKILL. Она позволяет автоматически удалять лишние объекты и очищать чертеж от дублирующихся элементов, которые могут возникнуть при вручную выполненном проектировании. Команда OVERKILL особенно полезна для упрощения чертежей и уменьшения их размера.
Последний шаг – проверка чертежа на наличие скрытых объектов или ошибок. Используйте команду AUDIT для сканирования чертежа на наличие поврежденных или ненужных элементов. После этого обязательно сохраните изменения.
Проверка зависимостей и ссылок на кабана в других частях чертежа
Перед удалением объекта, в данном случае кабана, из чертежа в AutoCAD необходимо тщательно проверить, не содержит ли чертеж ссылок или зависимостей на этот элемент в других частях документа. Это предотвратит потерю данных и возможность возникновения ошибок после удаления.
Для начала используйте команду XREF, чтобы проверить внешние ссылки, связанные с кабаном. Если кабан был вставлен как внешняя ссылка (Xref), необходимо убедиться, что не существует других объектов, зависимых от этого элемента. Важно проверить, не используется ли модель кабана в других чертежах или блоках.
Далее, если кабан был вставлен в качестве блока, воспользуйтесь командой BLOCK или ATTDEF для поиска всех ссылок на этот блок. Если в чертеже присутствуют ссылки на атрибуты блока, такие как текст или размеры, необходимо обновить или удалить их в соответствующих местах.
Использование команды FIND позволит вам найти все упоминания объекта в чертеже. Введите название блока или атрибута, чтобы локализовать все места, где присутствуют данные о кабане. Это включает как текстовые поля, так и аннотации.
Обратите внимание на зависимости в чертежах с использованием Dynamic Blocks, если кабан является динамическим блоком. В таком случае необходимо проверить все параметры и действия, связанные с этим блоком, чтобы избежать некорректного отображения после удаления.
Не забудьте про слой, на котором расположен кабан. Используйте команду LAYERS для поиска зависимостей на слой, на котором он был размещен. Убедитесь, что другие объекты, возможно, не зависят от этого слоя, иначе их отображение может быть нарушено.
После завершения всех проверок можно приступать к удалению кабана. Чтобы избежать случайного удаления важных объектов, выполните сохранение копии чертежа до внесения изменений.
Очистка чертежа от невидимых остатков после удаления кабана
После удаления кабана из чертежа в AutoCAD на нем могут остаться невидимые элементы, которые не отображаются на экране, но продолжают влиять на размер файла и производительность программы. Эти элементы включают блоки, слои и другие объекты, которые были удалены, но не были полностью очищены. Чтобы избавиться от этих остатков, необходимо выполнить несколько шагов.
- Использование команды CLEANUP
Команда CLEANUP автоматически находит и удаляет из чертежа ненужные объекты, такие как пустые слои, блоки и линии, которые остались после удаления кабана. - Удаление невидимых объектов с помощью PURGE
Команда PURGE позволяет удалить неиспользуемые объекты, такие как блоки, слои и типы объектов. Для эффективного использования этой команды откройте диалоговое окно и выберите все элементы для очистки, включая те, которые могут быть скрыты от глаз. - Проверка пустых слоев
После удаления кабана могут оставаться неактивные слои, которые не видны, но занимают место. Для их удаления откройте панель «Слои» и проверьте, какие из них не содержат объектов. Удалите все пустые слои, чтобы очистить чертеж. - Использование команды AUDIT
Команда AUDIT помогает найти и исправить ошибки в чертеже, которые могут быть связаны с оставшимися невидимыми объектами. Это полезно для устранения потенциальных проблем с чертежом, которые могут возникнуть из-за невидимых остатков. - Удаление скрытых объектов с помощью QSELECT
Инструмент Quick Select (QSELECT) позволяет быстро находить и удалять объекты по различным критериям. Это полезно для обнаружения объектов, которые не видны, но могут оставаться в чертеже.
Регулярная очистка чертежей от невидимых остатков способствует улучшению их производительности, упрощению работы с проектом и предотвращению возможных проблем при его дальнейшей обработке.

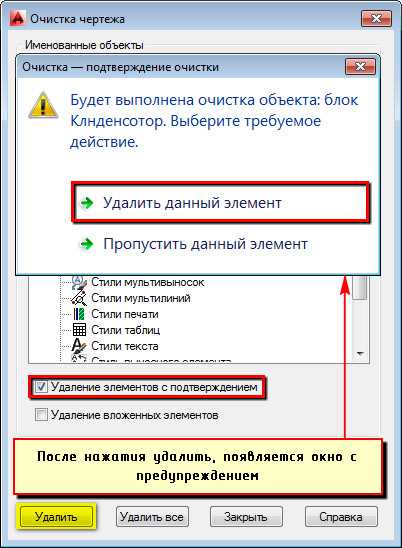

Использование команды PURGE для удаления ненужных элементов, связанных с кабаном
Команда PURGE в AutoCAD позволяет эффективно удалить элементы, которые больше не используются в чертеже, включая те, что могут быть связаны с «кабаном» – объектами, которые могут оставаться после импорта или копирования из других чертежей. Это могут быть блоки, стили, текстовые объекты, линейные типы и другие элементы, не имеющие отношения к текущему проекту.
Чтобы использовать команду PURGE для удаления этих ненужных элементов, откройте командную строку AutoCAD и введите «PURGE». Появится окно с несколькими опциями для очистки: «Удалить все неиспользуемые объекты», «Удалить все объекты, не связанные с чертежом», и так далее. Выберите соответствующую опцию в зависимости от того, что необходимо удалить.
Для более точного удаления ненужных объектов, связанных с «кабаном», можно вручную выбрать элементы, которые должны быть удалены. Например, можно выбрать блоки, которые больше не используются, или стили линий, создающие излишнюю нагрузку на файл. Важно не просто удалять элементы, но и проверять, не связаны ли они с другими важными объектами, чтобы не повлиять на другие части чертежа.
Одним из преимуществ использования команды PURGE является значительное уменьшение размера файла чертежа, что ускоряет работу программы и облегчает обмен данными с другими пользователями. После выполнения команды стоит выполнить команду «AUDIT» для проверки целостности чертежа и удаления возможных ошибок.
Как сохранить изменения без повреждения остальных элементов чертежа
Перед удалением кабана, создайте новый слой. Это можно сделать через панель «Слои», создав слой с отдельным именем, чтобы не затронуть другие элементы чертежа. Размещение временных объектов на отдельном слое позволит легко скрыть или удалить их без риска повредить другие объекты.
Перед применением изменений обязательно сохраните чертеж в формате с версией, например, .dwg. Для сохранности данных создайте резервную копию чертежа, особенно если изменения касаются сложных объектов или блоков.
Используйте команду «Удалить», выбрав только те элементы, которые действительно нужно удалить. В случае работы с блоками применяйте функцию «Блокировать» для предотвращения случайного удаления компонентов, которые не подлежат изменению.
Проверяйте чертеж с помощью функции «Проверка целостности». Это поможет выявить возможные ошибки, такие как повреждения данных, которые могли возникнуть в процессе работы.
Для более точного контроля изменений используйте команду «Отмена» в случае ошибок, чтобы быстро вернуться к предыдущей версии чертежа.
Наконец, после внесения всех изменений, сохраняйте чертеж в новом файле или экспортируйте его в нужном формате, чтобы гарантировать сохранность всех корректировок без ущерба для остальных элементов чертежа.
Вопрос-ответ:
Как удалить кабана из чертежа в AutoCAD?
Для удаления кабана (или другого объекта) из чертежа в AutoCAD нужно выполнить несколько простых шагов. Сначала выберите объект с помощью курсора или команды «Выбор» (Select). Затем используйте команду «Удалить» (Delete), чтобы убрать его. Также можно использовать команду «Erased» или клавишу «Delete» на клавиатуре. Если объект является частью группы или блока, потребуется сначала разорвать группу или блок, прежде чем удалять элементы.
Что делать, если кабан в AutoCAD не удаляется?
Если кабан не удаляется, возможно, он заблокирован или является частью внешнего блока или ссылки. Проверьте, не находится ли объект в слое, который заблокирован или заморожен. Используйте команду «Layer» для проверки состояния слоев. Также стоит убедиться, что объект не входит в блок или внешний файл, связанный с чертежом. Для этого воспользуйтесь командой «Explode» для разрыва блока или ссылки.
Как быстро удалить несколько кабанов на чертеже в AutoCAD?
Чтобы удалить несколько объектов на чертеже одновременно, можно воспользоваться командой «Выбор» (Select) и выделить все кабаны с помощью прямоугольного или многогранного выделения. Затем нажмите клавишу «Delete» или используйте команду «Erase» для удаления сразу всех выбранных объектов. Можно также воспользоваться фильтрами для выбора объектов по определенным признакам, например, по слою или типу.
Можно ли отменить удаление кабана в AutoCAD?
Да, в AutoCAD можно отменить удаление объекта, используя команду «Отменить» (Undo). Для этого достаточно нажать комбинацию клавиш «Ctrl + Z» или выбрать команду «Undo» из меню редактирования. Если удаление произошло слишком давно, можно воспользоваться командой «История» (History) или восстановить чертеж из резервной копии, если такая имеется.
