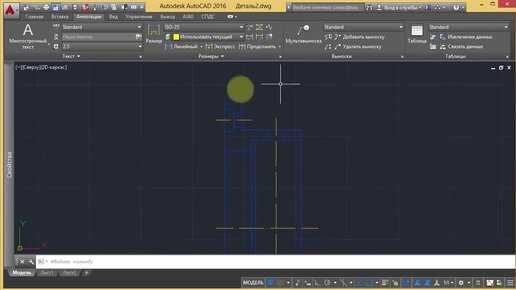

AutoCAD поддерживает широкий спектр форматов файлов, что позволяет эффективно интегрировать его в различные рабочие процессы проектирования и документооборота. Основной формат – DWG, содержащий всю геометрию, аннотации и метаданные проекта. Этот формат используется с 1982 года и регулярно обновляется с выходом новых версий AutoCAD.
Для обмена данными с пользователями, не имеющими AutoCAD, применяется формат DXF (Drawing Exchange Format). Он разработан для обеспечения совместимости с другими CAD-программами и системами автоматизированного проектирования. При экспорте необходимо учитывать версию DXF, так как не все внешние приложения корректно интерпретируют последние редакции.

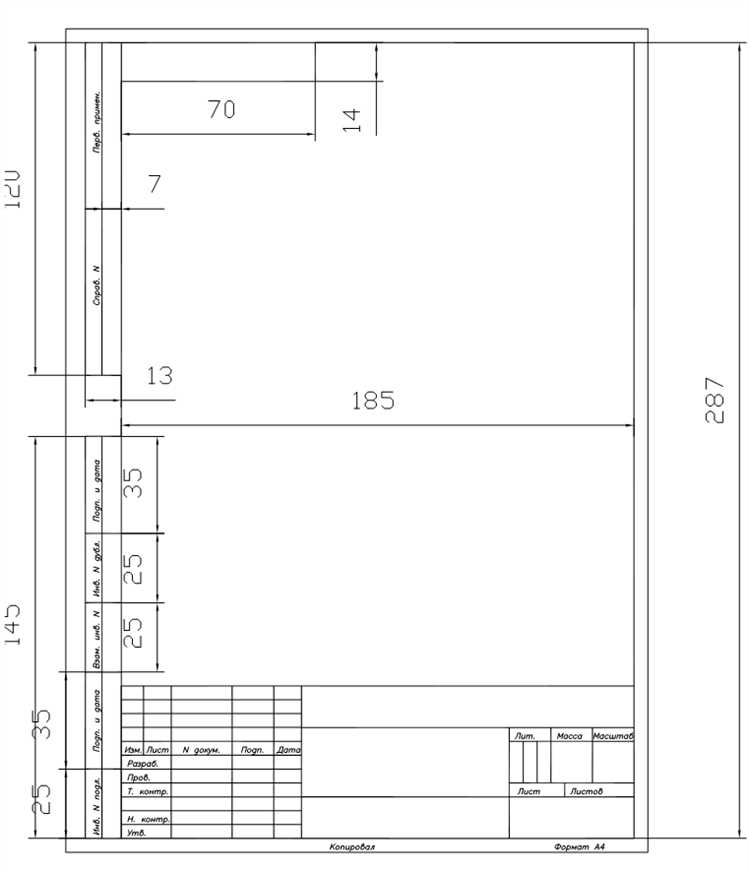

Формат DWT используется для шаблонов чертежей. Он позволяет стандартизировать оформление проектов, включая стили слоёв, рамки, шрифты и другие параметры. Рекомендуется использовать шаблоны при создании корпоративных стандартов проектной документации.
Для представления готовых чертежей в неизменяемом виде используется формат PDF. AutoCAD позволяет экспортировать чертежи с сохранением слоёв и привязок. Это удобно для согласования с заказчиками и передачи в архив.

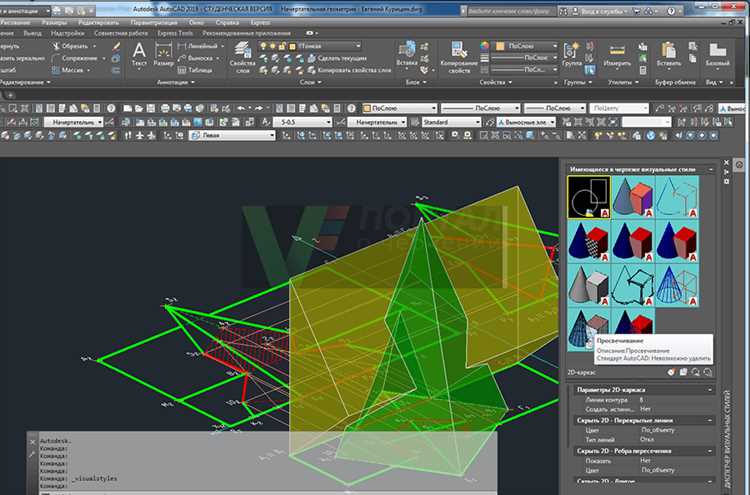

Дополнительно поддерживаются форматы DGN (для взаимодействия с MicroStation), STEP и IGES (для 3D-обмена), FBX (для визуализации и анимации), а также CTB/STB – файлы таблиц стилей печати. При работе с внешними форматами рекомендуется проверять корректность импорта и соответствие стандартам предприятия.
Какие форматы файлов AutoCAD использует для хранения чертежей
Формат DXF (Drawing Exchange Format) используется для обмена чертежами между различными САПР-системами. DXF поддерживает как ASCII, так и бинарное кодирование, однако при больших объемах данных предпочтительнее DWG из-за более высокой производительности.
AutoCAD также поддерживает DWT – шаблоны чертежей. Эти файлы содержат предустановленные стили, слои, штампы и стандарты оформления, что ускоряет создание новых проектов с едиными параметрами.
Формат BAK представляет собой автоматическую резервную копию последнего сохранённого DWG-файла. При необходимости файл .bak можно переименовать в .dwg для восстановления чертежа.
Расширение SV$ связано с функцией автосохранения. Эти временные файлы создаются через заданные интервалы времени и позволяют восстановить несохранённые изменения при аварийном завершении работы программы.

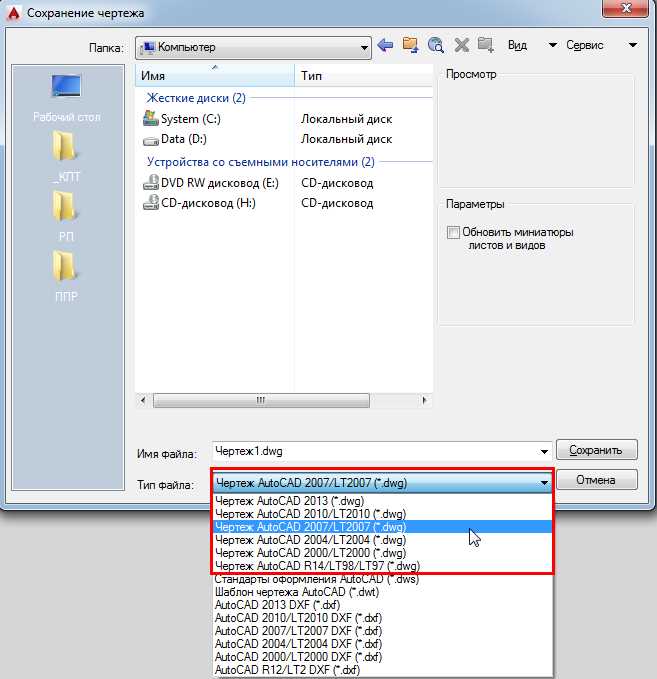

Чем отличаются версии формата DWG и как выбрать нужную
Формат DWG регулярно обновляется с выходом новых версий AutoCAD. Каждая новая редакция содержит изменения в структуре файла, поддержке объектов, производительности и совместимости. Например, DWG 2018 отличается от DWG 2013 улучшенной работой с аннотативными объектами и поддержкой новых параметров визуализации.
Версия DWG 2010 была последней, поддерживаемой многими сторонними САПР-системами без потери совместимости. Форматы DWG 2007 и 2004 используют устаревшие стандарты хранения данных и не подходят для современных BIM- и 3D-проектов. DWG 2013 ввел более эффективную систему хранения объектов, а DWG 2018 оптимизировал производительность при работе с крупными файлами.
Выбор версии DWG зависит от программной среды заказчика или смежных специалистов. Если проект ведется в команде с использованием разных версий AutoCAD, рекомендуется сохранить файл в формате DWG 2013 или DWG 2010 для широкой совместимости. При работе исключительно в актуальных версиях AutoCAD – использовать DWG 2018 или новее для доступа ко всем функциям и улучшенной стабильности.
Для длительного хранения архивных чертежей лучше применять DWG 2010 как максимально совместимый вариант. При обмене файлами с внешними подрядчиками важно предварительно уточнить, какие версии поддерживаются их программным обеспечением, чтобы избежать потерь данных при конвертации.
Когда использовать DXF и как он взаимодействует с другими программами
Формат DXF (Drawing Exchange Format) применяется в ситуациях, когда требуется передать чертежи между AutoCAD и сторонними CAD- или CAM-системами. DXF обеспечивает текстовое представление данных чертежа, что делает его читаемым и интерпретируемым широким спектром программ.
- При экспорте файлов в графические редакторы (CorelDRAW, Adobe Illustrator) DXF позволяет сохранить точную геометрию объектов без искажений, что важно при подготовке макетов для лазерной резки или плоттерной резки.
- В машиностроении и архитектуре DXF используется для обмена 2D-чертежами с CAM-системами (например, SolidCAM, Mastercam), где необходимы точные контуры для построения траекторий обработки.
- При интеграции с GIS-платформами (QGIS, ArcGIS) DXF подходит для импорта схем коммуникаций, кадастровых данных и топографических чертежей в векторном виде.
- Для проектировщиков электрооборудования DXF удобен при передаче топологий плат и схем разводки в программы типа Altium Designer или Eagle.
Чтобы избежать проблем с совместимостью:
- Выбирайте версию DXF, поддерживаемую целевым ПО (например, AutoCAD 2000 для устаревших CAM-систем).
- Очищайте чертёж от лишних слоёв и аннотативных объектов – не все программы корректно интерпретируют специфические элементы AutoCAD.
- Преобразуйте тексты в линии или контуры, если важна точная визуализация надписей в стороннем редакторе.
DXF остаётся универсальным форматом для межплатформенного обмена технической графикой, особенно при работе в гетерогенной программной среде, где DWG не поддерживается напрямую.
Поддержка форматов изображений: вставка и редактирование
AutoCAD поддерживает несколько популярных форматов изображений для вставки в чертежи, включая BMP, JPEG, PNG, TIFF и другие. Вставка изображений в чертеж позволяет интегрировать графику, фотографии или схемы, что улучшает визуальное восприятие и помогает в точности представления данных.
Для вставки изображения в AutoCAD используется команда «Вставить». Процесс вставки включает выбор источника файла, его положение в пространстве чертежа и масштабирование. Важно учитывать, что в AutoCAD изображение не является частью чертежа, а представляет собой ссылку на внешний файл, что позволяет минимизировать размер самого чертежа.
После вставки изображения можно настроить его параметры через свойства. В частности, можно изменять масштабирующие параметры, положение, угол поворота, а также включать или выключать отображение привязок, таких как сетка или линии привязки.
Редактирование изображений в AutoCAD ограничивается несколькими основными функциями. Например, с помощью инструментов для обрезки можно изменять размеры изображений, а также использовать эффект прозрачности для улучшения восприятия изображения в контексте чертежа. Также можно изменять уровни яркости и контраста изображения с помощью встроенных команд и параметров. Однако AutoCAD не предоставляет полноценных инструментов для редактирования изображений, как это делают специализированные графические редакторы.
С учетом этого важно, чтобы изображения, вставленные в чертеж, были подготовлены заранее с учетом нужного качества и параметров, а после вставки они использовались исключительно для улучшения визуализации без изменений структуры самой графики.
Для работы с изображениями рекомендуется использовать такие форматы, как PNG для изображений с прозрачным фоном, JPEG для фотографий и BMP или TIFF для высококачественных изображений, которые не требуют сжатия.
Импорт и экспорт PDF-файлов в AutoCAD
AutoCAD поддерживает как импорт, так и экспорт PDF-файлов, что предоставляет дополнительные возможности для работы с чертежами и проектами, упрощая обмен данными с пользователями, не работающими в AutoCAD. Возможности работы с PDF включают как векторные, так и растровые данные, что позволяет сохранять точность и качество при переводе между форматами.
Импорт PDF в AutoCAD
Для импорта PDF-файлов в AutoCAD используется команда PDFIMPORT, которая позволяет конвертировать PDF-документ в объект, с которым можно работать как с чертежом AutoCAD. При импорте AutoCAD может извлечь как векторные, так и растровые элементы, а также текстовые данные.
- Поддержка векторных объектов: Векторные данные в PDF (например, линии, дуги, окружности) импортируются в виде объектов AutoCAD, которые можно редактировать.
- Поддержка текстовых объектов: Текст в PDF-файле преобразуется в текстовые объекты AutoCAD, которые могут быть отредактированы в чертеже.
- Поддержка растровых объектов: Растровые элементы (например, изображения) импортируются как вставки, и с ними можно работать как с обычными изображениями.
После импорта в AutoCAD PDF-документ не сохраняет свою исходную структуру, а преобразуется в отдельные элементы. Важно учитывать, что при импорте могут возникать ошибки при конвертации шрифтов или сложных графических элементов, которые потребуется вручную поправить.
Экспорт PDF из AutoCAD

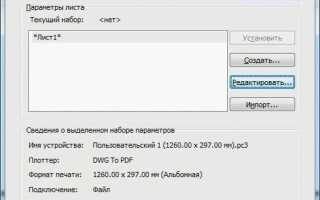

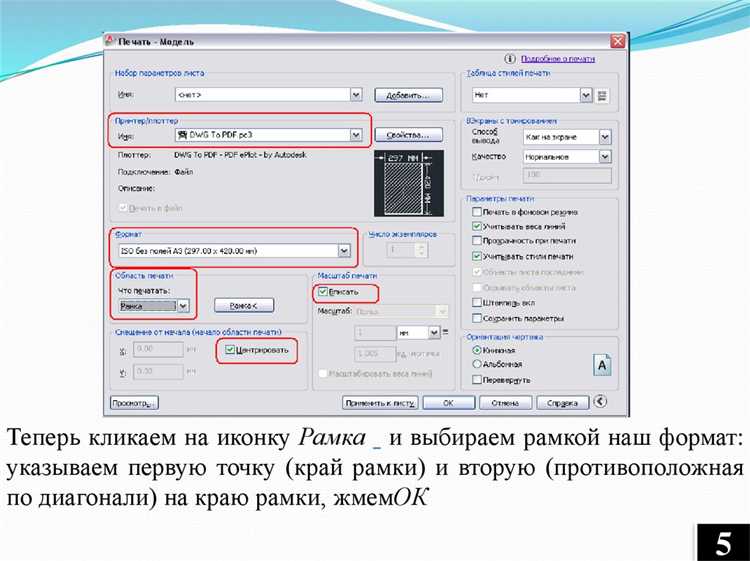

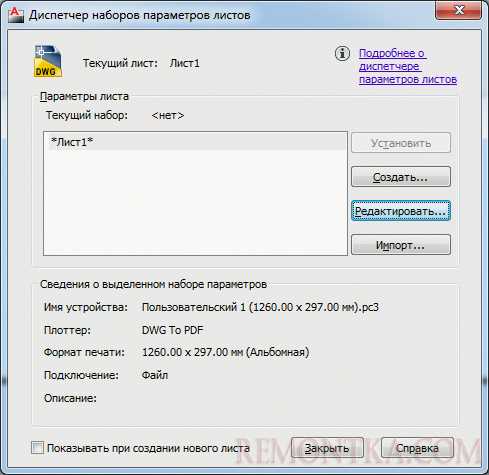

Экспорт чертежей в формат PDF в AutoCAD выполняется через команду PLOT с выбором PDF-печати. Это полезно для создания профессиональных PDF-документов, которые можно использовать для распространения или печати без необходимости в установке AutoCAD на другом устройстве.
- Поддержка высококачественного экспорта: При экспорте можно выбрать параметры качества и разрешения PDF-документа для обеспечения точности отображения всех графических элементов.
- Настройки масштабирования: В процессе экспорта можно настроить масштаб чертежа, что важно для точности документации.
- Поддержка многослойных PDF: AutoCAD позволяет экспортировать многослойные чертежи в PDF, что дает возможность скрывать или отображать отдельные слои при просмотре файла.
Для более сложных нужд AutoCAD предоставляет дополнительные настройки, такие как возможность добавления меток и аннотаций в процессе экспорта. Это помогает сохранять не только графику, но и важную информацию для пользователей.
Форматы внешних ссылок и их поведение в проектах
В AutoCAD для интеграции внешних объектов в проект используются различные форматы ссылок. Внешние ссылки позволяют подключать чертежи, модели и другие элементы без необходимости их встраивания в основной файл, что значительно облегчает работу с большими проектами и снижает их размер.
Самым распространённым форматом внешней ссылки является DWG (Drawings). Этот формат используется для подключения других чертежей в качестве ссылок, что позволяет работать с несколькими файлами одновременно. Важно помнить, что изменения в файле, на который ссылаются, автоматически отражаются в основном проекте, если не используется локальная копия этого файла.
Другим распространённым форматом является Xref (External Reference). Этот формат позволяет прикреплять чертежи, модели или изображения как внешние ссылки. При этом ссылка может быть как привязанной, так и привнесённой в проект. Важной особенностью является возможность обновления внешней ссылки при изменении исходного файла. В AutoCAD при обновлении внешней ссылки программа автоматически уведомляет пользователя о наличии изменений, что снижает риски ошибок в проекте.
Формат DGN (Design) используется для интеграции данных из программного обеспечения Bentley, таких как MicroStation. Внешняя ссылка в формате DGN позволяет работать с файлами, созданными в другой CAD-системе, без необходимости их конвертации. Однако, стоит учитывать, что при использовании этого формата могут возникать проблемы с совместимостью некоторых объектов и стилей, что требует дополнительных проверок при открытии файла в AutoCAD.
Важно помнить, что при работе с внешними ссылками следует соблюдать чёткую структуру хранения файлов и путей к ним. В противном случае при перемещении или удалении исходного файла ссылка станет недействительной, что приведет к потере данных и нарушению целостности проекта. Для избежания таких ситуаций рекомендуется использовать относительные пути для ссылок и регулярно проверять наличие обновлений в подключённых файлах.
Также стоит отметить, что внешние ссылки могут быть привязаны к определённому слою или атрибуту, что позволяет контролировать их отображение в зависимости от контекста проекта. Для улучшения работы с ссылками в крупных проектах рекомендуется использовать систему слоёв для различных типов внешних ссылок, чтобы минимизировать количество повторяющихся элементов и упростить управление проектом.
Конвертация между форматами внутри AutoCAD без потери данных
В AutoCAD конвертация между различными форматами файлов, такими как DWG, DXF и DGN, требует внимания к деталям, чтобы избежать потери информации. Для обеспечения точности и сохранности данных важно учитывать несколько ключевых аспектов.
Первый и основной момент – это выбор правильного формата для сохранения. В большинстве случаев формат DWG является основным и лучшим выбором для хранения и редактирования чертежей. Однако при обмене файлами с другими CAD-системами, такими как MicroStation или старые версии AutoCAD, может понадобиться конвертация в другие форматы, такие как DXF или DGN. Важно помнить, что при конвертации в DXF могут потеряться специфические данные, такие как пользовательские свойства объектов или сложные типы объектов, которые не поддерживаются в более старых версиях формата DXF.

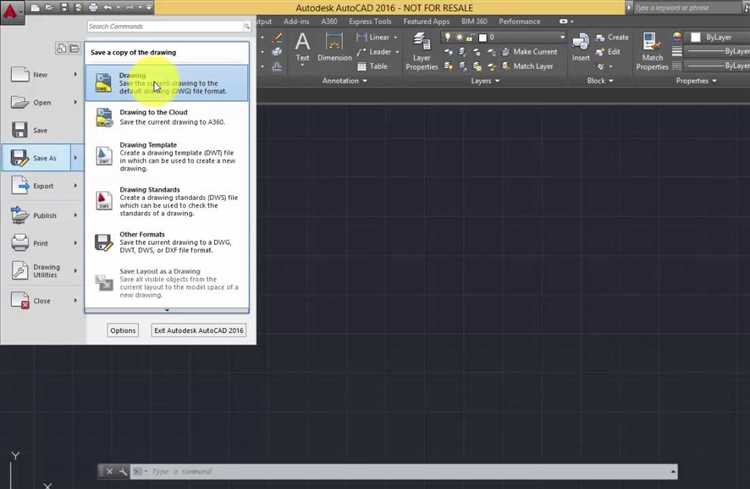

Для предотвращения потери данных при конвертации важно использовать встроенные инструменты AutoCAD, такие как команды «SAVEAS» и «EXPORT», которые предлагают настраиваемые опции для сохранения данных в нужном формате. Важно внимательно выбирать версию формата, так как более старые версии DXF могут не поддерживать новейшие типы данных, например, полилинии с кривыми или блоки с атрибутами.
Если вам необходимо работать с большим количеством данных, важно также учитывать параметры экспорта, такие как сохранение слоёв, типов линий и текста, чтобы минимизировать возможность потери данных при переходе между форматами. Использование дополнительных инструментов, таких как «Data Extraction» для извлечения данных перед конвертацией, поможет сохранить информацию, которая может быть утеряна при переходе между форматами.
Кроме того, при конвертации в формат DGN стоит учитывать, что не все элементы, такие как нестандартные объекты или специализированные параметры, могут быть корректно перенесены. Чтобы избежать ошибок, рекомендуется выполнить тестовую конвертацию и тщательно проверить корректность отображения данных в целевой системе перед окончательной передачей.
Таким образом, для эффективной и безопасной конвертации между форматами важно тщательно выбирать формат, настраивать параметры экспорта и всегда проверять итоговый файл на корректность. Это минимизирует риск потери данных и обеспечит плавный переход между различными версиями и типами файлов.
Вопрос-ответ:
Какие форматы файлов поддерживает AutoCAD?
AutoCAD поддерживает различные форматы файлов для обмена данными и хранения проектов. К основным форматам относятся DWG и DXF, которые являются родными для этой программы. DWG используется для хранения чертежей, а DXF позволяет обмениваться данными между различными CAD-системами. Также поддерживаются форматы DGN, PDF, SAT, STEP, а также изображений, такие как JPG, PNG, и TIFF, что позволяет интегрировать визуальные элементы в проекты.
Что такое формат DWG и почему он так важен для AutoCAD?
DWG — это нативный формат файлов AutoCAD, который используется для хранения информации о чертежах, моделях и других данных. Этот формат содержит всю информацию о геометрии, слоях, аннотативных объектах и других элементах проекта. DWG позволяет сохранять точность и все особенности работы с чертежами, что делает его незаменимым в работе с AutoCAD. Это также стандарт, который поддерживается многими другими CAD-программами для обеспечения совместимости.
Можно ли в AutoCAD открыть файлы, созданные в других CAD-системах?
Да, AutoCAD поддерживает несколько форматов, позволяющих открывать файлы, созданные в других CAD-системах. Например, формат DXF (Drawing Exchange Format) является универсальным и может быть использован для обмена данными между различными программами. Также AutoCAD поддерживает файлы формата DGN, который используется в системах Bentley, и файлы, созданные в других приложениях, таких как SolidWorks (формат SAT) или STEP для 3D-моделей. Однако стоит отметить, что некоторые данные могут быть потеряны или преобразованы при конвертации из-за различий в функционале программ.
Что такое формат DXF и как он используется в AutoCAD?
DXF (Drawing Exchange Format) — это открытый формат, предназначенный для обмена данными между различными CAD-системами. Он позволяет сохранять информацию о чертежах и моделях, включая геометрию, текст, слои и другие данные. AutoCAD использует формат DXF для импорта и экспорта данных между различными CAD-программами, а также для работы с более старыми версиями AutoCAD. Этот формат позволяет обеспечивать совместимость, когда требуется передать или открыть файл, созданный в другой системе.
Какие форматы изображений поддерживаются в AutoCAD?
AutoCAD поддерживает различные форматы растровых изображений, такие как JPG, PNG, TIFF и BMP. Эти форматы используются для интеграции визуальных элементов, таких как фотографии, схемы или текстуры, в чертежи и проекты. Они часто применяются для добавления фонов, логотипов, иллюстраций или других видов графических объектов в чертежи. Важно помнить, что растровые изображения не обладают такой точностью, как векторные объекты, и могут терять качество при масштабировании.
Какие форматы файлов поддерживает AutoCAD для работы с чертежами?
AutoCAD поддерживает различные форматы файлов, включая DWG (основной формат для чертежей AutoCAD), DXF (формат обмена данными между различными CAD-программами), DWT (шаблоны чертежей), и другие. Также возможно открытие файлов формата PDF и изображения (например, BMP, JPG, PNG) для использования в чертежах, а также импорты/экспорты в форматы 3D (STL, 3DS). Важно понимать, что выбор формата зависит от задачи, будь то обмен чертежами или использование различных внешних данных в проекте.
Какой формат файлов лучше всего подходит для обмена чертежами между AutoCAD и другими CAD-программами?
Для обмена чертежами между AutoCAD и другими CAD-программами оптимален формат DXF (Drawing Exchange Format). Этот формат предназначен для того, чтобы данные из AutoCAD могли быть легко прочитаны другими CAD-системами, сохраняя как можно больше информации о чертеже. Формат DXF универсален и поддерживается большинством графических и CAD-программ, что делает его идеальным для совместной работы над проектами.
