Множественные блоки в AutoCAD – удобный инструмент для работы с повторяющимися элементами чертежа, содержащими несколько вариантов отображения в одном объекте. Такие блоки позволяют переключать состояния без вставки новых объектов, что экономит время и сокращает количество элементов на чертеже.
Однако в некоторых ситуациях возникает необходимость разбить множественный блок на отдельные примитивы для последующего редактирования или удаления ненужных деталей. Стандартная команда EXPLODE в AutoCAD с такими блоками работает не всегда корректно: в результате остаётся один экземпляр активного состояния блока, а остальные теряются.
Чтобы сохранить все варианты содержимого множественного блока при разбиении, используется комбинация операций: сначала выделение нужных видимых состояний, затем преобразование в обычный блок или набор примитивов через команду BURST или копирование с временной заменой. Такой подход позволяет контролировать результат разбиения и избежать потерь информации.
В этой статье подробно разобраны рабочие методы разбиения множественных блоков, включая пошаговые инструкции и рекомендации по сохранению всех элементов чертежа без искажений структуры данных.

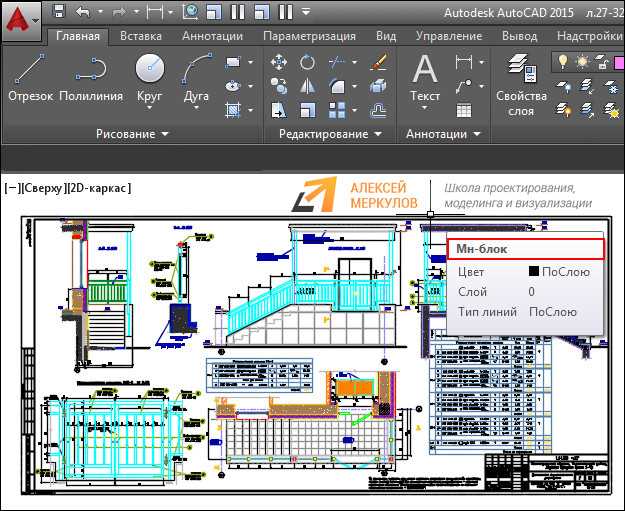

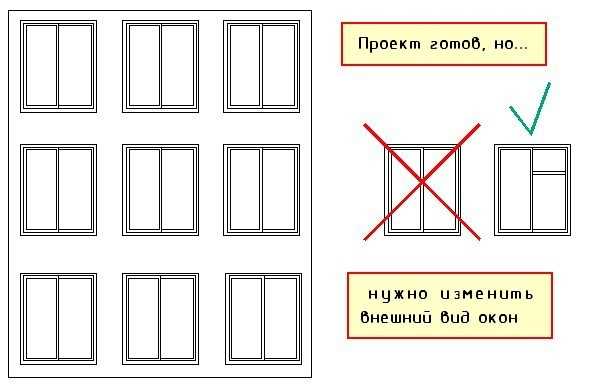

Что такое множественный блок и как его определить в чертеже
Чтобы определить множественный блок в чертеже, откройте палитру Диспетчер блоков (BLOCKS или Блоки в панели «Вставка»). Там будет список всех блоков, присутствующих в файле. В столбце количества вставок указано число экземпляров каждого блока. Если цифра больше единицы, значит, этот блок используется множественно.
Другой способ – воспользоваться командой QSELECT. В открывшемся окне выберите тип объекта Блоковая ссылка, затем в списке имен – нужный блок. Программа выделит все его экземпляры на чертеже, что позволит сразу увидеть количество и расположение.
Дополнительно можно включить отображение имен блоков. Для этого откройте свойства любого объекта, щёлкнув по нему правой кнопкой мыши и выбрав Свойства. В списке параметров появится поле Имя блока. Если у нескольких объектов одинаковое имя, они относятся к одному множественному блоку.
Такой подход помогает быстро выявлять и контролировать все вхождения блока в проекте, что особенно важно при подготовке документации и оптимизации чертежа.
Проверка состава множественного блока перед разбиением
Перед разбиением множественного блока в AutoCAD важно точно определить, какие объекты он содержит. Это позволяет избежать случайного удаления или потери нужных элементов, а также выявить вложенные блоки и зависимые аннотации.

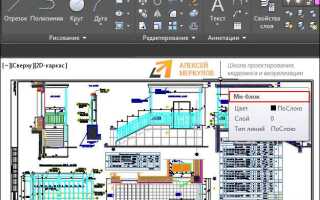

- Выделите множественный блок и проверьте его свойства в палитре Свойства. В разделе Имя отобразится название блока, а в разделе Тип – BlockReference.
- Нажмите Правка блока (команда BEDIT) или выберите его через палитру Блоки. Это откроет содержимое блока в отдельном редакторе.
- Просмотрите список объектов в окне редактирования. Обратите внимание на:
- Наличие вложенных блоков. Такие элементы потребуют отдельного разбиения после основной операции.
- Аннотативные объекты. После разбиения они могут потерять привязку к масштабам аннотаций.
- Замкнутые полилинии и штриховки. Их разбиение приведёт к превращению в простые линии и области.
- Закройте редактор блока с сохранением или без, в зависимости от необходимости изменений.
- Если блоки имеют динамические параметры (проверьте вкладку Параметры в редакторе блока), зафиксируйте значения или сохраните текущую конфигурацию, так как разбиение удаляет все динамические свойства.
- При наличии атрибутов (команда ATTEDIT) заранее определите их значения, так как после разбиения они превратятся в обычный текст.
После детального просмотра состава блока можно безопасно выполнять разбиение командой EXPLODE или через контекстное меню. Если вложенность превышает один уровень, операцию потребуется повторить для вложенных объектов.
Использование команды EXPLODE для разбиения множественного блока
Команда EXPLODE позволяет разложить множественный блок в AutoCAD на его составляющие элементы. Это полезно, когда требуется отредактировать отдельные объекты внутри блока без изменения остальных экземпляров.
Для выполнения разбиения:
1. Выберите команду EXPLODE на панели Modify или введите EXPLODE в командную строку и нажмите Enter.
2. Укажите множественный блок, который нужно разбить.
После выполнения команда разложит блок на элементы первого уровня вложенности. Если внутри использованы вложенные блоки, их потребуется дополнительно разбирать тем же способом.
Важно: команда EXPLODE не применима к динамическим блокам с ограничениями и аннотативными параметрами без предварительной подготовки. Перед разбиением рекомендуется проверить свойства блока в окне Properties.
Для упрощения работы с несколькими экземплярами одного блока их можно выделить с помощью команды SELECTSIMILAR, а затем применить EXPLODE ко всем выбранным объектам.
Если разбиение невозможно, проверьте, не включен ли слой, на котором расположен блок, в замороженные или заблокированные.
Настройка параметров разбиения для сохранения геометрии объектов
При разбиении множественного блока в AutoCAD важно учитывать параметры, влияющие на сохранение исходной геометрии. Неправильная настройка может привести к потере привязок, масштабов или поворотных углов вложенных объектов. Перед разбиением рекомендуется проверить свойства блока через палитру Свойства и зафиксировать текущие значения параметров.
Основное внимание следует уделить следующему:
- Сохранение координатной привязки: убедитесь, что блоки вставлены без привязки к локальным системам координат. При наличии пользовательской UCS переключитесь на мировую систему (команда UCS → World).
- Масштаб по осям: перед разбиением проверьте параметры Scale X, Scale Y, Scale Z. Если значения отличаются от 1, после разбиения объекты сохранят искажённые размеры. Чтобы избежать этого, нормализуйте масштаб через команду Scale с коэффициентом, обратным текущему значению.
- Поворот: блоки с установленным углом поворота требуют предварительного выравнивания. Используйте команду Rotate, задав отрицательное значение текущего угла, чтобы после разбиения элементы остались в исходном положении.
- Типы вложенных объектов: проверьте состав блока. Если он содержит динамические объекты с параметрами, после разбиения они могут потерять взаимосвязь. Чтобы сохранить их геометрию, предварительно преобразуйте динамические элементы в статические через команду BURST, которая разрывает блок с сохранением видимых свойств объектов.
Для точного разбиения множественных блоков с сохранением параметров удобно использовать команду BURST вместо EXPLODE. Она оставляет текущее отображение объектов и передаёт им свойства блока (слой, цвет, тип линий). Команда вызывается через строку или меню: Express Tools → Blocks → Explode Attributes To Text.
При необходимости последующей автоматизации процесса разбиения и проверки параметров рекомендуется использовать скрипты на AutoLISP, позволяющие контролировать сохранение геометрии при пакетной обработке множественных блоков.
Как избежать потери атрибутов при разбиении множественного блока
При разбиении множественного блока в AutoCAD стандартной командой EXPLODE все атрибуты превращаются в обычный текст или теряются. Чтобы сохранить данные атрибутов, требуется выполнить несколько подготовительных действий.
- Перед разбиением проверьте структуру блока через команду BATTMAN. Убедитесь, что все атрибуты имеют уникальные теги и заполненные значения.
- Включите отображение атрибутов. Для этого используйте команду ATTDISP и задайте значение ON, чтобы видеть все элементы блока до разбиения.
- Выполните команду BURST, а не EXPLODE. BURST разбивает блок, при этом атрибуты автоматически преобразуются в одиночные текстовые объекты с сохранением значений. Эта команда доступна в стандартном наборе AutoCAD и в приложении Express Tools.
- Если BURST отсутствует, установите Express Tools или воспользуйтесь Lisp-скриптом, заменяющим EXPLODE с обработкой атрибутов. Например, скрипт может перебрать все атрибуты блока и создать на их месте текстовые объекты перед разбиением.
- Проверьте, чтобы все вложенные блоки с атрибутами внутри множественного блока также были обработаны через BURST, иначе вложенные данные будут потеряны.
После выполнения разбиения рекомендуется проверить корректность отображения бывших атрибутов и их расположение относительно исходных позиций. Если координаты сбились, используйте команду ALIGN или MOVE для их исправления.
Альтернативные способы разбиения через редактирование блока
Один из способов разбить блок в AutoCAD – использовать команду редактирования. Для этого можно воспользоваться инструментом «Редактировать блок в контексте». Этот метод позволяет внести изменения в состав блока, не удаляя его полностью. Важно, что редактирование блока таким образом не изменяет его исходное определение в базе данных, а лишь временно меняет его компоненты.
Чтобы применить этот метод, выберите блок и используйте команду «Редактировать блок в контексте» (BEDIT). Это откроет окно редактирования, в котором можно разделить блок на отдельные элементы. Здесь можно добавить или удалить объекты, изменив структуру блока. После завершения редактирования нужно сохранить изменения, и блок будет обновлён без потери его характеристик.
Другой способ – это использование команды «Explode» (РАЗРЫВ). Эта команда позволяет разделить блок на отдельные элементы, но при этом блок теряет свою связь с оригиналом. Это полезно, если вам нужно удалить блок и работать с его составными частями, не сохраняя свойства блока. Чтобы использовать команду, выберите блок и введите «Explode» в командной строке.
Ещё одним вариантом является создание нового блока на основе существующего с помощью команды «Block» (БЛОК). Вы можете выбрать часть объекта или группы объектов, которая вам нужна, и создать новый блок. Это не разрушит старый блок, а создаст новый, который будет содержать только те элементы, которые вы выбрали.
Если необходимо разделить блок без его полной деактивации, можно использовать атрибуты блока. Создайте блок с атрибутами, а затем редактируйте только те атрибуты, которые требуют изменения, оставив сам объект блока неизменным.
Использование этих методов зависит от того, насколько глубоко вы хотите изменить блок и какие действия вам предстоит выполнить с его компонентами в будущем. Если требуется гибкость, лучше использовать команду редактирования в контексте. Если необходимо сохранить оригинальные характеристики блока, используйте команду Explode или создавайте новый блок.
Удаление лишних элементов после разбиения множественного блока
После того как блок в AutoCAD был разбит на отдельные объекты, часто возникают лишние элементы, которые необходимо удалить. Это могут быть вспомогательные элементы, созданные для работы с блоком, такие как линии, точки привязки или другие ненужные объекты.
Для удаления таких элементов нужно воспользоваться командами и инструментами AutoCAD. Один из самых быстрых способов – это использование команды OVERKILL. Она позволяет удалить дублирующиеся объекты и объединить линии, которые являются частью одного объекта. Для этого:
- Введите команду OVERKILL в командной строке.
- Выберите область, в которой будут удаляться лишние элементы.
- В диалоговом окне установите нужные параметры, такие как удаление дублирующихся объектов или объединение линий.
Для удаления точек привязки и других мелких объектов можно использовать команду SELECTSIMILAR, которая позволяет выделить все элементы определённого типа, а затем удалить их вручную или с помощью команды DELETE.
Иногда в процессе разбиения остаются вспомогательные блоки или элементы, которые были частью изначальной конструкции. Чтобы найти такие объекты, можно использовать фильтрацию по типу или слою. В панели слоёв можно скрыть все вспомогательные объекты, оставив только те, которые реально необходимы для работы.
После удаления ненужных элементов следует внимательно проверить чертёж, чтобы не потерять важные объекты. Использование команды ISOLATESELECT поможет временно скрыть все остальные элементы и сосредоточиться только на нужных. Включив режим изоляции, можно легко убедиться, что лишние элементы удалены, не затронув рабочую область.
Проверка результата разбиения и исправление возможных ошибок
После выполнения операции разбиения блока важно убедиться, что результат соответствует ожидаемому. Для этого нужно провести несколько простых проверок.
Первым шагом стоит проверить, что все элементы, входящие в исходный блок, корректно разделены. Для этого воспользуйтесь командой SELECT (Выделить), чтобы убедиться, что каждый элемент разбиения стал отдельным объектом. Если часть объектов осталась в составе единого блока, значит, разбиение не было выполнено правильно, и потребуется повторить процесс.
Во время проверки можно столкнуться с ошибками, связанными с некорректным отображением или потерей объектов. В этом случае проверьте, не были ли случайно удалены части блока при разбиении. Это можно проверить с помощью команды UNDO (Отменить) и вернуться к предыдущему состоянию, а затем повторить разбиение с учётом ошибок.
Если объекты не отображаются, несмотря на их присутствие в чертеже, возможно, проблема заключается в слоях. Используйте команду LA (Слои), чтобы убедиться, что объекты не были перемещены на неактивные слои или слои с выключенным отображением.
Также полезно проверить, что разбиение не повлияло на внешние ссылки и связанные объекты. Используйте команду ATTEDIT для анализа атрибутов и поиска возможных несоответствий.
Если при разбиении блоков возникла потеря параметров (например, привязки, объекты с атрибутами), необходимо вручную восстановить нужные настройки или использовать команду BEDIT для редактирования параметров блока и повторного применения их к объектам.
Ошибки при разбиении также могут быть связаны с особенностями геометрии объекта. Например, если в блоке присутствуют сложные элементы, такие как взломанные линии или нестандартные кривые, разбиение может не сработать должным образом. В таком случае следует предварительно исправить геометрию, используя команды PEDIT (Редактирование полилиний) и JOIN (Соединить).
После проведения этих проверок рекомендуется сохранить результаты в отдельном файле и сравнить их с исходной версией, чтобы убедиться, что разбиение прошло успешно и без ошибок.
Вопрос-ответ:
Как разбить множественный блок в Автокаде на отдельные элементы?
Чтобы разбить множественный блок в Автокаде, нужно использовать команду «Explode». Выберите блок, который хотите разделить, и введите команду «EXPLODE» в командной строке. После этого блок станет набором отдельных объектов, с которыми можно работать независимо. Если блок состоит из нескольких объектов, каждый из них будет преобразован в отдельный элемент.
Что делать, если команда «Explode» не помогает разбить блок в Автокаде?
Если команда «Explode» не работает, возможно, блок имеет вложенные элементы или защищен от изменений. В таком случае сначала проверьте свойства блока на наличие вложенных блоков и удалите их, если необходимо. Также стоит проверить, нет ли у блока защиты или ограничения на изменение. В некоторых случаях может понадобиться использовать команду «BEDIT» для редактирования блока или команду «ATTEDIT» для работы с атрибутами.
Как разбить несколько блоков сразу в Автокаде?
Для того чтобы разбить несколько блоков сразу, нужно использовать команду «Explode» с выделением нескольких объектов. Выделите все блоки, которые хотите разбить, и введите команду «EXPLODE». После этого каждый блок будет разделен на отдельные элементы. Если нужно, можно выделить и другие объекты, которые не являются блоками, чтобы применить команду ко всем одновременно.
Какие могут быть проблемы при разбиении блока в Автокаде?
При разбиении блока в Автокаде могут возникнуть несколько проблем. Например, если блок содержит вложенные блоки, они также будут преобразованы в отдельные объекты. В некоторых случаях, если блок защищен, команда «Explode» может не сработать. Еще одна проблема — при разбиении сложных блоков можно потерять атрибуты или другие свойства. Поэтому перед разбиением блока рекомендуется проверить его структуру и состав.
Можно ли восстановить блок после его разбиения в Автокаде?
После того как блок был разбит с помощью команды «Explode», восстановить его в исходном виде невозможно. Однако, если вы хотите снова создать этот блок, можно использовать команду «BLOCK», чтобы собрать объекты, полученные после разбиения, в новый блок. Чтобы избежать потери данных, всегда стоит сохранять исходный файл перед изменениями или использовать команду «Undo» для отмены разбиения.
Как разбить множественный блок в Автокаде?
Чтобы разбить множественный блок в Автокаде, нужно сначала выбрать блок, который хотите изменить. Для этого используйте команду «Explode» (или «РАзбить» на русскоязычной версии). Активируйте команду через командную строку или панель инструментов. После этого выберите блок и подтвердите действие. Блок распадется на отдельные объекты, которые могут быть изменены или удалены по отдельности. Учтите, что некоторые элементы могут стать недоступными для редактирования после разбиения, если это была вставка с аттрибутами или вложенные объекты.
Можно ли восстановить блок после того, как он был разбит в Автокаде?
После разбиения блока в Автокаде восстановить его как единый объект нельзя. Разбитые элементы становятся отдельными объектами. Однако, если вы сохранили оригинальный блок до его разбиения или используете команду «UNDO», можно вернуться к состоянию до изменения. В случае если блок нужно создать заново, его можно воссоздать вручную, используя команду «BLOCK» для формирования нового блока из существующих объектов. Это удобный способ при необходимости повторно использовать однотипные элементы в проекте.
