Как сделать акт 2 в autocad

В AutoCAD акт 2 чаще всего представляет собой чертёж исполнительной документации, оформляемый в соответствии с требованиями СПДС и ГОСТ. Для точного воспроизведения данных требуется строгое соблюдение формата, масштабов и структуры документа. Прежде чем приступить к созданию, убедитесь, что в вашей версии AutoCAD установлены модули для оформления строительной документации.

Первый шаг – настройка листа. Включите вкладку «Лист» и выберите формат A3 или A4 в зависимости от требований заказчика. Установите рамку и основную надпись согласно ГОСТ 21.101. Для этого можно использовать встроенные шаблоны AutoCAD или предварительно подготовленный блок с атрибутами. Проверьте ориентацию листа и установите масштаб, подходящий для отображения планов или схем – например, 1:100 или 1:50.

Далее создаётся основная часть акта – графическая. На рабочее пространство вставляется схема объекта или его части, подлежащие приемке. Используйте слои для разделения инженерных систем, конструктивных элементов и текста. Обязательно назначьте каждому слою уникальный цвет и тип линии для повышения читаемости. Все элементы чертежа должны быть привязаны к реальным координатам, исключая произвольное размещение.

Текстовая часть акта размещается в нижней зоне листа или в выделенной табличной области. В ней указываются исполнители, объемы работ, основания для приемки и ссылки на проектную документацию. Для ввода текста применяйте команду MTEXT, обеспечивающую поддержку многострочных записей и форматирование. Настройте стиль текста с высотой не менее 2,5 мм для читаемости при печати.

На завершающем этапе производится проверка всех элементов: корректность масштабов, соответствие слоёв, наличие обязательных подписей и печатей. После этого файл сохраняется в формате DWG, а затем экспортируется в PDF для последующей печати и согласования.

Настройка шаблона листа для акта 2 с учетом формата и штампа

Перед созданием акта 2 необходимо подготовить шаблон листа, соответствующий требованиям документации. Это включает выбор формата, размещение штампа и настройку полей.

• Откройте AutoCAD и создайте новый чертёж (файл .dwg).
• Перейдите в пространство «Модель» и задайте точные размеры листа в зависимости от формата:
• A4 – 297×210 мм
• A3 – 420×297 мм
• A2 – 594×420 мм
• A1 – 841×594 мм
• A0 – 1189×841 мм
• Перейдите в вкладку «Лист» (Layout1). Откройте диспетчер параметров страницы, дважды щёлкнув по вкладке листа.
• В разделе «Формат листа» выберите нужный размер (например, ISO A3). Установите ориентацию – «Альбомная» для A3 и больше.
• В разделе «Печать» выберите принтер «DWG To PDF.pc3» для последующего экспорта в PDF.
• Поле «Область печати» – выберите «Рамка» (Plot Area: Layout). Масштаб: 1:1.

Добавление штампа:

1. Создайте отдельный блок с полями штампа: наименование, номер акта, исполнители, дата, согласования.
2. Размеры штампа должны соответствовать ГОСТ 2.104–2006 (основная надпись – 180×55 мм для форматов A3 и выше, для A4 – 185×40 мм).
3. Разместите блок штампа строго в правом нижнем углу чертежа.
4. Закрепите его привязкой к координате 0,0 в листовом пространстве, если работаете через Layout.

Сохраните файл как шаблон: меню «Файл» → «Сохранить как» → «Чертеж-шаблон» (.dwt). Используйте его для всех актов 2, чтобы обеспечить единый стиль.

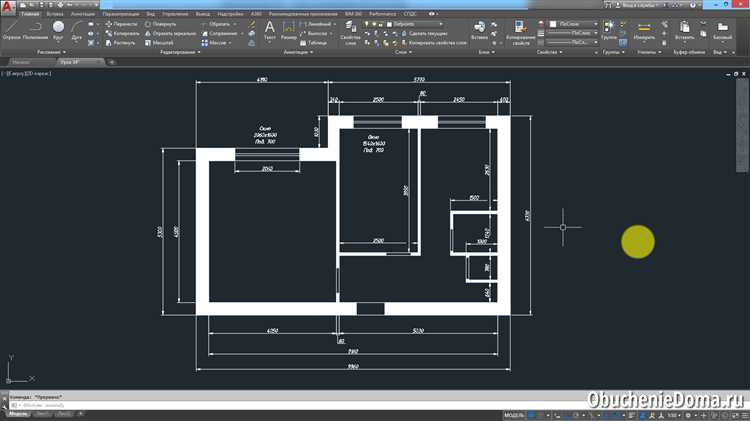

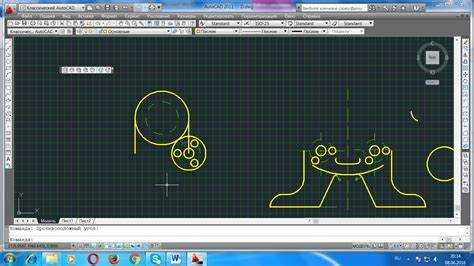

Импорт и выравнивание подосновы в рабочем пространстве

Откройте AutoCAD и создайте новый чертёж в нужном шаблоне (например, acad.dwt). Убедитесь, что установлена рабочая единица измерения, соответствующая масштабу подосновы. Это важно для корректного позиционирования данных.

Для импорта растровой подосновы (JPG, PNG, TIFF) используйте команду IMAGEATTACH. В открывшемся окне выберите файл, задайте точку вставки (обычно – 0,0), масштаб (если известен – укажите вручную) и угол поворота (по умолчанию – 0).

Если подоснова представлена в формате PDF, используйте PDFIMPORT или PDFATTACH. При PDFATTACH настройте привязку как для изображения. При PDFIMPORT AutoCAD распознает векторные элементы, и вы сможете редактировать их напрямую.

После вставки используйте команду SCALE, чтобы привести подоснову к нужному масштабу. Для этого измерьте известный отрезок на подоснове (например, расстояние между осями или длину стены), затем сравните с фактическим значением и вычислите коэффициент масштабирования.

Для точного позиционирования используйте команду ALIGN. Выберите объект подосновы, укажите две или три точки на нём и соответствующие точки в рабочем пространстве. AutoCAD автоматически масштабирует и поворачивает изображение для выравнивания.

Убедитесь, что подоснова не блокирует другие элементы. Перейдите в свойства изображения и установите прозрачность, либо измените порядок отображения через команду DRAWORDER (например, Send to Back).

После выравнивания закрепите подоснову: выберите объект, откройте свойства и установите параметр Lock Position, чтобы исключить случайные сдвиги при дальнейшей работе.

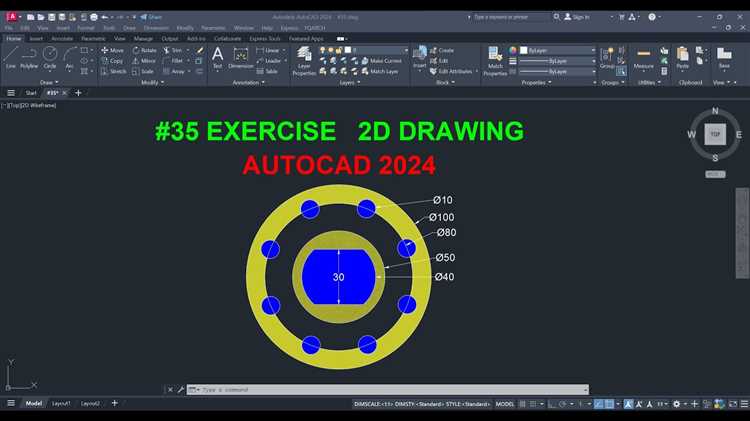

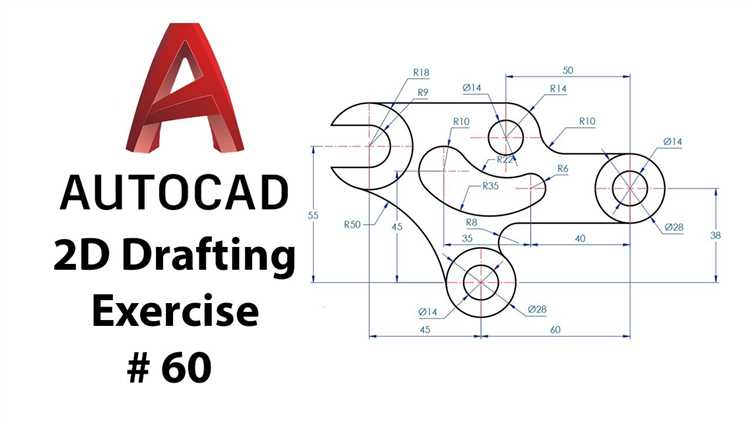

Построение контуров по техническому заданию с соблюдением масштаба

Перед началом построения проверь масштаб, установленный в пространстве модели. В командной строке введите UNITS и убедитесь, что выбрана нужная единица измерения (миллиметры, метры и т.д.), соответствующая техническому заданию.

Открой техническое задание и выдели ключевые размеры и координаты. Для точного соответствия начни с установки базовой точки. Используй команду LINE или PLINE с вводом координат в абсолютной или относительной форме. Например: @1200,0 задаст отрезок длиной 1200 мм по оси X.

Если в задании указаны углы, используй команду POLAR или ввод углов при построении: @1000<45 означает отрезок длиной 1000 мм под углом 45 градусов. Включи полярную привязку (F10) для контроля направлений.

При построении сложных замкнутых контуров используй PLINE для создания непрерывного объекта. Это упростит последующую работу с блоками и штриховками. Для дуг – команда ARC с точным вводом начала, конца и радиуса или центрального угла.

После построения каждого фрагмента проверяй длины и углы. Используй команду DIST для измерения расстояний и DIMANGULAR – для контроля углов. Все значения должны строго соответствовать техническому заданию.

Контур должен быть замкнут. Проверь это с помощью команды PEDIT: выбери полилинию, затем Join и объедини все фрагменты в единый объект. Убедись, что нет разрывов между сегментами – командой OVERKILL можно удалить дублирующие элементы и микрозазоры.

В завершение проверь масштаб итогового построения. Используй команду MEASUREGEOM и сравни с параметрами из задания. Масштаб модели и чертежа должен быть согласован до начала оформления листов и экспорта.

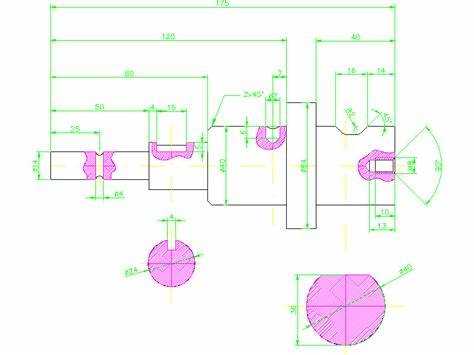

Добавление обозначений, маркировок и подписей по ГОСТ

Для соответствия проектной документации требованиям ГОСТ, используйте стандартные стили аннотирования, предусмотренные в AutoCAD. Перед началом установите ГОСТ-шаблон (например, acadiso.dwt), чтобы обеспечить соответствие размерам шрифтов, типам линий и формату текста.

Текстовые стили: в диспетчере стилей текста задайте имя, шрифт (например, GOST type A или GOST Common), высоту 2.5 мм для основной надписи, межстрочный интервал – 1.0. Включите выравнивание по левому краю. При необходимости создайте отдельные стили для обозначений в спецификациях и на схемах.

Обозначения и маркировка: для обозначения элементов используйте однородные блоки с атрибутами. В атрибутах укажите параметры: позиционное обозначение (POS), наименование (NAME), количество (QTY). Настройте атрибуты на единый стиль и размер текста. Применяйте выравнивание и интервалы в соответствии с ГОСТ 2.109-73 и 2.701-2008.

Подписи: в штампе указываются ФИО исполнителя, проверяющего, дата, номер чертежа. Используйте динамические поля AutoCAD для автоматического заполнения даты (field с типом Date) и номера листа. Штамп должен соответствовать форме 1 ГОСТ 2.104-2006. При создании используйте команду MTEXT для редактируемых текстовых полей и строго заданные координаты вставки текста.

Маркировка элементов: для электрических, трубопроводных и конструктивных элементов используйте обозначения в соответствии с ГОСТ 2.721–74, 2.709–89, 21.1101–2013. Обозначения должны размещаться горизонтально, шрифт – 2.5 мм, отступ от линии объекта – не менее 1.5 мм. Применяйте команду LEADER с отключенной стрелкой, если указание производится вне объекта.

Не используйте произвольные надписи – все элементы подписываются по стандарту. Для проверки соответствия используйте команду AUDIT и визуальный контроль по утверждённым шаблонам документации.

Создание таблицы объемов и ведомости материалов в модели

Для формирования таблицы объемов и ведомости материалов в AutoCAD необходимо использовать объекты, созданные с привязкой к атрибутам и свойствам. Это обеспечивает автоматическое извлечение данных из модели без ручного пересчета.

1. Перейдите в пространство модели. Убедитесь, что все элементы, подлежащие учету, оформлены как объекты с заданными свойствами (длина, площадь, объем, материал).
2. На вкладке «Аннотации» выберите инструмент «Таблица». В открывшемся окне нажмите «Привязать к данным объекта» и выберите нужный тип таблицы – например, «Данные извлечения».
3. Запустите мастер извлечения данных. Создайте новый файл .dxe или выберите ранее сохранённый шаблон. Укажите, какие объекты учитывать (например, 3D-тела, полилинии, блоки).
4. На этапе «Выбор свойств» отметьте только нужные параметры: длина, объем, площадь, имя блока, пользовательские свойства, если применимо.
5. На этапе «Организация данных» сгруппируйте строки по материалу или типу элемента. Укажите сортировку и включите автоматический подсчет итогов.

Для создания ведомости материалов по категориям:

• Предварительно настройте блоки или объекты с использованием полей или атрибутов, где указан материал.
• При извлечении данных добавьте в таблицу столбец с указанием материала и выполните группировку по этому полю.
• Убедитесь, что для каждого уникального материала указаны итоговые значения объемов или площадей.

Для актуализации таблицы при изменении модели используйте команду DATAEXTRACTION повторно, выбрав существующий файл .dxe. Таблица обновится автоматически при вставке в чертеж.

Формирование листа с выносами и ссылками на чертежи

1. Подготовка выносных элементов: В AutoCAD выносы (линии и текст) создаются с помощью команд MLEADER или LEADER. Для оформления выноса выберите подходящее место на чертеже и определите точку начала выноса, а затем укажите его текст. Важно использовать один стандарт для всех выносов, чтобы добиться единообразия на листе.

2. Привязка к объектам: Выносы и ссылки должны быть привязаны к конкретным объектам чертежа. Для этого активируйте привязку с помощью Object Snap (основной инструмент точной привязки объектов). Это обеспечит точность и удобство при позиционировании элементов выноса относительно объектов чертежа.

3. Ссылки на другие чертежи: В AutoCAD для создания ссылок на другие чертежи используется команда ATTDEF для определения атрибутов в блоках и DATAEXTRACTION для извлечения информации из блоков. Создавая ссылку на внешний файл, укажите путь к нему и добавьте аннотации, которые будут ссылаться на соответствующие чертежи, разделы или листы.

4. Настройка отображения выносных элементов: Выносы и ссылки можно настроить в соответствии с требованиями проекта. Для изменения вида выноса используйте команду MLEADERSTYLE, где можно настроить шрифты, размеры, положение стрелок и другие параметры. Для ссылок на другие чертежи также можно использовать функционал DWGREFERENCE для привязки внешних ссылок, что помогает избежать излишнего дублирования информации на листе.

5. Проверка качества: После создания всех выносов и ссылок проверьте чертеж на точность отображения всех данных. Убедитесь, что все ссылки ведут на актуальные чертежи и правильно отображаются на листе, без искажений и ошибок в привязках.

Процесс формирования листа с выносами и ссылками на чертежи в AutoCAD требует внимания к деталям и соблюдения стандартов. Следуя этим шагам, можно создать точный и информативный чертеж с правильным отображением всех ссылок и выносных элементов.

Печать акта 2 в PDF с корректными настройками поля и штриховки

Для печати акта 2 в PDF важно учесть точные настройки полей и корректность штриховки. Следующие шаги помогут избежать распространённых ошибок и гарантировать качественный результат.

1. Настройка полей документа. В AutoCAD по умолчанию используются стандартные поля, которые могут не соответствовать требованиям акта 2. Чтобы изменить поля, откройте меню «Печать» и выберите опцию «Настройки страницы». Здесь можно настроить поля по ширине и высоте документа, указав точные значения, которые соответствуют формату бумаги для акта 2. Например, для формата A4 рекомендуется оставить поля с каждой стороны не менее 10 мм.

3. Штриховка объектов. В AutoCAD важно корректно настроить отображение штриховок, особенно если они будут использоваться в акте 2. Для этого откройте свойства объектов, содержащих штриховки, и настройте их в зависимости от типа документа. Обратите внимание на параметры «Масштаб» и «Угол», чтобы штриховка не теряла четкости при изменении масштаба при печати. Вы можете настроить штриховку в «Параметрах отображения» (Display settings), где выбирается стиль и плотность штриховки.

4. Режим цветности. Важно учесть, что при печати в PDF файле могут появиться изменения в цветах, если используется цветная штриховка. Для предотвращения искажений используйте монохромные цветовые схемы или четко задайте цветовую модель для каждого элемента документа. Для этого в «Настройках печати» выберите режим «Черно-белая печать» или настройте цветовое пространство, чтобы обеспечить максимально точное воспроизведение штриховки.

5. Печать в PDF. Чтобы сохранить документ в PDF с правильными настройками, используйте стандартный драйвер PDF-печати, который есть в AutoCAD, либо установите сторонние решения. В меню печати выберите принтер «Microsoft Print to PDF» или аналогичный, затем в разделе «Параметры» задайте необходимые настройки качества и формата. Также убедитесь, что опция «Цветовая печать» выключена, если хотите получить монохромный документ.

Вопрос-ответ:

Как создать акт 2 в AutoCAD?

Чтобы создать акт 2 в AutoCAD, нужно начать с создания нового чертежа или открытия существующего проекта. Затем, используя команды для рисования (например, линии, полилинии или прямоугольники), нарисуйте все элементы акта. Важно, чтобы размеры и расположение объектов соответствовали требованиям. После завершения чертежа, используйте инструмент «Текст» для внесения информации, такой как название акта, дата и другие важные детали. Завершив процесс, можно сохранить файл в нужном формате и подготовить его для печати.

Какие инструменты нужны для создания акта 2 в AutoCAD?

Для создания акта 2 в AutoCAD потребуется несколько основных инструментов. Во-первых, это инструменты для рисования: «Линия», «Прямоугольник», «Полилиния» и другие, которые позволяют точно воспроизвести необходимые элементы. Во-вторых, для добавления текста, важно использовать инструмент «МТекст» или «Текст», чтобы вписать нужную информацию. Также полезны команды для выравнивания и изменения масштаба, такие как «Режим привязки» и «Масштаб». Эти инструменты обеспечат точность и удобство при создании документа.

Какие особенности оформления акта 2 в AutoCAD?

Оформление акта 2 в AutoCAD должно учитывать несколько ключевых аспектов. В первую очередь, нужно обратить внимание на правильное расположение текста: название, дата и другие реквизиты должны быть размещены в соответствующих местах, чтобы документ выглядел профессионально. Также важно установить правильные масштабы для чертежных элементов, чтобы они соответствовали реальным размерам. Рекомендуется использовать слои для организации чертежа, чтобы разделить различные элементы и сделать работу удобнее. Кроме того, следует соблюдать требования по использованию шрифтов и форматированию текста, чтобы все было читаемо и понятно.

Как правильно сохранить акт 2 в AutoCAD для печати?

После того как акт 2 в AutoCAD будет готов, необходимо сохранить его в формате, подходящем для печати. Для этого можно использовать команду «Печать» или «Выход в PDF». Важно перед печатью настроить масштаб, чтобы все элементы акта были корректно отображены на бумаге. Также рекомендуется проверить настройки страницы, например, размер листа и ориентацию, чтобы документ не выходил за пределы стандартного формата. После проверки и настройки всех параметров, можно сохранить файл в нужном формате и отправить его на печать.
