Построение осей в AutoCAD СПДС – важный этап при создании архитектурных и инженерных проектов. Система проектирования AutoCAD СПДС предоставляет инструменты для точной и эффективной работы с осями, что критически важно для правильного расположения элементов конструкции, таких как стены, колонны, балки и другие строительные элементы. В этой статье рассмотрим конкретные шаги по созданию осей, их правильному позиционированию и настройке отображения в проекте.
Первым шагом в построении осей является использование команды AUTOAXIS, которая позволяет автоматически создавать оси с заданными интервалами и ориентацией. Для этого необходимо задать параметры осей, такие как расстояние между ними, угол наклона и тип отображения. Важно учитывать, что в СПДС оси могут быть как горизонтальными, так и вертикальными, а также комбинированными. Настройка параметров при использовании команды AUTOAXIS обеспечивает максимальную гибкость в проектировании.
Для точного размещения осей в AutoCAD СПДС также можно использовать инструмент Ось с координатами, который позволяет задавать точные значения координат для начала и конца оси. Этот метод особенно полезен при проектировании сложных конструкций, где точность расположения осей критична. Преимуществом такого подхода является возможность интеграции осей с другими элементами проектируемой системы.
После построения осей важно правильно настроить их отображение. В AutoCAD СПДС для этого используются различные стили отображения, которые позволяют контролировать видимость осей на разных масштабах. Используя инструменты управления слоями, можно скрыть или выделить оси в зависимости от требований проекта, а также настроить их толщину, цвет и другие визуальные параметры для более четкого восприятия в процессе работы.
Кроме того, стоит учитывать, что оси в AutoCAD СПДС играют важную роль в создании документации. Они используются как ориентиры для привязки размеров и выноски деталей. Поэтому правильное построение и настройка осей значительно ускоряют создание чертежей и снижают вероятность ошибок в расчетах.
Подготовка чертежа для работы с осями в AutoCAD
Перед началом работы с осями в AutoCAD важно правильно подготовить чертеж. Этот этап гарантирует точность и удобство работы с объектами, связанными с осями, и уменьшает вероятность ошибок при проектировании.

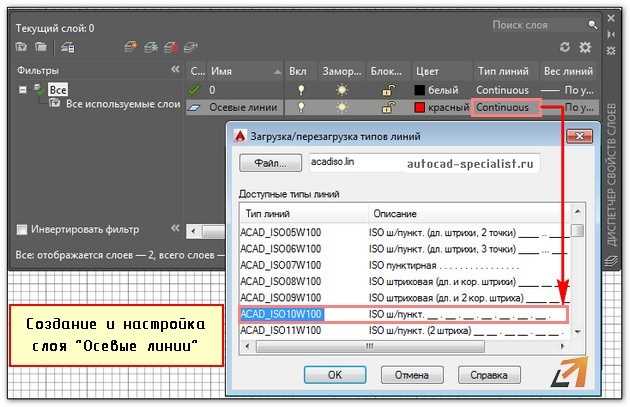

Первым шагом является создание правильных слоев. Для удобства работы с осями рекомендуется создать отдельный слой, который будет использован исключительно для осевых линий и отметок. Это позволит легко скрывать или менять визуальные параметры осей без влияния на другие элементы чертежа.
Для создания слоя выполните следующие действия:
- Откройте панель «Слои» с помощью команды Layer или LA.
- Нажмите «Создать новый слой» и задайте имя, например, «Оси».
- Установите соответствующий цвет, тип линии и толщину, чтобы оси были легко различимы на чертеже.
Далее, перед добавлением осей важно настроить систему координат. Убедитесь, что ваша рабочая область имеет правильные координаты, и что начальная точка чертежа (0,0) соответствует реальному расположению объектов на участке. Для этого используйте команду UCS (User Coordinate System), чтобы установить нужную ориентацию координатной сетки.
При работе с осями также необходимо учитывать использование привязок. Привязки помогут точно размещать оси относительно других объектов, таких как стены или колонны. Основные привязки для работы с осями:
- Привязка к точке – позволяет точно размещать оси в определенных точках.
- Привязка к центру – используется для установки оси относительно центральных точек окружностей или прямоугольников.
- Привязка к пересечению – помогает точно разместить оси на пересечении других линий или объектов.
Для отображения осей в AutoCAD используйте специализированную команду AXIS. Она автоматически создает осевые линии и метки, которые можно настроить под конкретные требования проекта.
Наконец, важно правильно настроить параметры масштаба. Оси должны быть видны на чертеже в зависимости от масштаба, который вы используете. Для этого настройте параметры отображения осей, чтобы они не были слишком крупными или слишком мелкими, особенно при работе с крупными проектами.
Создание осей с использованием инструментов AutoCAD СПДС
Для начала работы с осями откройте вкладку «Аннотации», где расположены инструменты для нанесения осевых линий. В разделе «Ось» доступна функция «Размещение оси». Этот инструмент позволяет создавать оси как в 2D, так и в 3D пространствах, с возможностью точной привязки к другим объектам, например, к точкам пересечения стен или точкам основания колонн.
При создании оси важно установить корректные параметры линии. Для этого в настройках можно указать тип линии (сплошная, штриховая), а также толщину и цвет, что позволяет чётко выделить оси на проекте. Также предусмотрена настройка масштаба осевой линии, что критично для различных видов документации.
Особое внимание стоит уделить системе привязок. Для точного размещения оси на проекте используйте привязки, такие как «Центр», «Пересечение», «Точка» и другие, которые обеспечивают точность и минимизируют ошибки. Важно, что осевые линии могут быть связаны с другими объектами, и при изменении расположения объектов оси автоматически обновляются.
Кроме того, в AutoCAD СПДС существует возможность создания осей в виде многоугольников, что полезно для сложных конструктивных элементов. Для этого используется инструмент «Ось в виде многоугольника», который позволяет не только разместить ось, но и задать её форму и характеристики, что повышает гибкость работы с проектом.
Для управления видимостью осевых линий в различных видах проектирования рекомендуется использовать слои. Создайте отдельный слой для осей, что позволит быстро изменять их отображение и обеспечит лучшую читаемость документации. Рекомендуется использовать отдельные слои для различных типов осей (например, для внешних и внутренних), чтобы в дальнейшем можно было настроить отображение в чертежах разных масштабов.
Не забывайте также о правильной нумерации осей. В AutoCAD СПДС есть инструменты для автоматической нумерации осевых линий, что значительно экономит время и предотвращает ошибки. Эти инструменты позволяют задавать префиксы и суффиксы для осей, а также настраивать правила нумерации в зависимости от сложности проекта.
Для комплексных проектов, где необходимо соблюдать строгие требования к документации, рекомендуется использовать блоки осей. Это позволяет легко повторно использовать одну и ту же ось в различных частях проекта, а также избежать ошибок при её редактировании.
Таким образом, создание осей в AutoCAD СПДС – это мощный инструмент, который при правильном использовании позволяет создавать точные, аккуратные и соответствующие нормативам чертежи. Интеграция с другими элементами проекта и наличие гибких настроек делает этот процесс быстрым и эффективным.
Настройка типов линий и масштабов для осей
Для точной настройки типов линий и масштабов в AutoCAD СПДС необходимо учитывать требования к отображению осей на проектных чертежах. Это включает в себя выбор линий, соответствующих стандартам, и установку масштабов, которые позволяют оси быть четкими и легко читаемыми.
Типы линий: для осей обычно используются специализированные линии, такие как прерывистые или штрихпунктирные. В AutoCAD эти линии можно настроить через диалоговое окно Типы линий, доступное через команду LINETYPE. Рекомендуется использовать стандартные типы линий, такие как Hidden или Dashed, которые гарантируют их правильное отображение в различных масштабах. Эти линии также можно изменить, если необходимо, путем импорта пользовательских типов линий в проект.
Масштаб типов линий: для точной настройки отображения осей в зависимости от масштаба чертежа следует учитывать параметр Scale при выборе типа линии. Масштаб может быть задан как глобально, так и для отдельных объектов через свойство Viewport Scale. Важно помнить, что при увеличении масштаба чертежа, линии типа Dashed могут становиться слишком длинными, а для улучшения визуализации нужно уменьшать их масштаб.
Настройка масштаба через Viewport: создавая чертеж с осью, следует установить правильный масштаб через Viewport в листе. Для этого используйте команду MVSETUP, чтобы задать параметры вида. Каждый вид может иметь индивидуальный масштаб, что позволит отображать оси в нужном размере относительно других объектов чертежа.
Рекомендации: при проектировании осей рекомендуется использовать масштаб, соответствующий размеру чертежа и его функциональной части. Для чертежей в масштабе 1:100 и 1:50 подходят типы линий с нормальным значением масштаба. Для чертежей на больших масштабах, например, 1:200, 1:500, линии могут потребовать корректировки толщины или масштаба для сохранения читаемости.
Добавление меток и обозначений осей в чертеж
Для правильного отображения осей на чертеже в AutoCAD СПДС важно использовать стандартные методы добавления меток и обозначений, соответствующие принятым в строительных и инженерных чертежах. Первоначально следует выбрать подходящий слой для меток, чтобы они не мешали основному чертежу. Определение слоя осуществляется через панель «Слои» в AutoCAD.
Для добавления меток осей используется инструмент «Метки». Для этого в командной строке следует ввести команду AXIS, после чего выбрать нужную ось. Важно следить, чтобы метка оси располагалась по центру оси и не перекрывала другие элементы чертежа. С помощью команды можно задать ориентацию метки в соответствии с направлением оси.
Обозначения осей могут включать номера, символы, текстовые пометки, и их размещение должно быть четким и легко читаемым. Для этого в AutoCAD СПДС можно использовать функцию «Текст» для добавления дополнительной информации, такой как номер оси или спецификации. Текст можно привязать к оси с помощью «Привязки» (ключевая команда «ATTACH»), что обеспечит правильное размещение текста относительно оси, даже если чертеж изменится.
При необходимости можно изменить стиль шрифта и размеры текста через настройки текста в AutoCAD. Для этого используется команда STYLE, в которой можно задать параметры шрифта, такие как высота, угол наклона и ширина. Также для каждого типа оси можно установить индивидуальные параметры отображения метки, например, для вертикальных и горизонтальных осей использовать разные стили.
После того как метки добавлены, важно проверять соответствие их расположения и размеров требованиям нормативов и стандартов. Рекомендуется использовать масштабируемые символы, которые сохраняют читаемость при изменении масштаба чертежа. Также стоит проверить, чтобы метки не перекрывали другие элементы чертежа, что может быть исправлено с помощью корректировки слоев или слежения за расположением элементов через команду «Проверка пересечений».
Использование слоёв для управления отображением осей
Для начала создайте отдельный слой для осей, чтобы они не мешали основным элементам чертежа. Назовите слой, например, «Оси» или «Axes», чтобы было понятно, что именно отображается на этом слое. Включите его в нужные масштабы и укажите видимость в зависимости от необходимости.
С помощью управления слоями можно легко скрывать или отображать оси, в зависимости от этапа работы. Например, на стадии разработки можно оставить видимыми только элементы конструкции, а оси скрыть, чтобы не загромождать чертёж. На стадии проверки или рендеринга отображение осей можно активировать для точности и анализа.
Для управления свойствами осей, такими как цвет, тип линии и толщина, используйте параметры слоёв. Установите для осей линии с типом «Пунктир» или «Штрихпунктир», чтобы отличить их от основных элементов. Также можно выделить оси ярким цветом, что поможет быстрее ориентироваться в сложных проектах.
Автоматизация процессов, связанных с отображением осей, возможна с использованием слоёв и блоков. Например, для стандартных осей можно создать блоки, которые будут вставляться на соответствующие слои с нужными параметрами, значительно ускоряя процесс работы.
Автоматизация процесса построения осей через шаблоны и блоки
Автоматизация построения осей в AutoCAD СПДС позволяет существенно сократить время проектирования и повысить точность выполнения чертежей. Для этого можно использовать шаблоны и блоки, которые упрощают создание повторяющихся элементов, таких как оси, с заданными параметрами и стилями оформления.
Первым шагом является создание шаблонов осей. Шаблон представляет собой набор предустановленных параметров, включая тип линии, толщину, цвет, тип и размер шрифта. Это позволяет проектировщику быстро применять готовые настройки, не вдаваясь в каждую деталь вручную. В AutoCAD СПДС можно создать несколько шаблонов для разных типов осей (например, оси стен, колонн, дверных проемов и других конструктивных элементов). Для создания шаблона используется команда LAYOUT, где настраиваются все параметры отображения оси. После этого шаблон можно сохранить и применять на других чертежах.
Для ускорения работы с осевыми линиями часто используются блоки. Блоки позволяют хранить все элементы оси в едином объекте, что значительно уменьшает количество операций при изменении или перемещении элементов. Например, можно создать блок с типовой осевой линией и соответствующими аннотациями, включая отметки, размеры и стрелки. После этого достаточно вставить этот блок в нужные места на чертеже, что исключает необходимость рисования осевых линий заново каждый раз.
Блоки можно создавать с использованием команды BLOCK, где задаются все параметры для линии, текста и других элементов. Для упрощения повторного использования блоков рекомендуется создавать специализированные библиотеки с осевыми линиями, которые могут быть сохранены в файле шаблона или библиотеке блоков для дальнейшего использования на других проектах.
Кроме того, для автоматизации процесса построения осей можно использовать скрипты или макросы, которые позволяют выполнить несколько операций за один раз. Например, скрипт может автоматически разместить осевые линии через заданные интервалы, применяя нужный шаблон и блоки. Для этого можно воспользоваться инструментами AutoLISP или встроенными средствами AutoCAD для записи макросов.
Правильная настройка шаблонов и блоков в AutoCAD СПДС позволяет значительно ускорить создание осевых линий, повышая эффективность работы и уменьшив вероятность ошибок, связанных с ручной настройкой каждого элемента.
Вопрос-ответ:
Как в AutoCAD СПДС правильно построить оси для проектирования?
Для того чтобы построить оси в AutoCAD СПДС, необходимо использовать команду «Ось» из панели инструментов. Важно точно определить координаты осей в проекте, учитывая размер и расположение зданий или других объектов. Затем, с помощью функции «Создать ось», можно задать нужные параметры, такие как номер оси, направление и расстояние между осями. Все оси, построенные таким образом, будут правильно отображаться на чертежах, что важно для точности проектирования и выполнения строительных норм.
Какие ошибки чаще всего встречаются при построении осей в AutoCAD СПДС и как их избежать?
Одной из наиболее распространённых ошибок является неправильное размещение осей, что может повлиять на точность всего проекта. Чтобы избежать этой ошибки, важно перед началом работы тщательно проверять координаты и масштабы, а также следить за правильностью настроек сетки. Также часто возникают проблемы с неполным или некорректным отображением осей на чертежах, что можно исправить, настроив видимость объектов и слой, в котором они расположены. Рекомендуется всегда сохранять проект на разных этапах работы, чтобы можно было вернуться к предыдущим версиям при возникновении ошибок.
Какие параметры нужно учитывать при настройке осей в AutoCAD СПДС для точного проектирования?
При настройке осей в AutoCAD СПДС необходимо учитывать несколько параметров, таких как масштаб проекта, точность координат и отступы между осями. Также важно настроить слои для осей, чтобы они не пересекались с другими объектами чертежа. Необходимо выбирать правильный стиль отображения осей: линейный, с буквами или цифрами, и указывать номера осей, если проект большой. Все эти элементы должны соответствовать стандартам проектирования и строительным нормам, чтобы проект был понятен другим специалистам и использовался в дальнейшем для строительства.
Как правильно менять расположение осей на чертежах в AutoCAD СПДС, если проект изменился?
Если проект изменился, и нужно корректировать расположение осей, лучше всего использовать функцию редактирования осей. Для этого необходимо выбрать ось на чертеже, изменить её положение с помощью команды «Переместить» или «Сдвиг», при этом важно сохранять правильные размеры и расстояния. В случае значительных изменений в проекте рекомендуется пересчитать все оси и сделать их настройку с нуля. Важно при изменении расположения осей обновлять все связанные элементы и проверять, чтобы проект соответствовал новым требованиям и стандартам.
