Развертка в Автокаде – это важный инструмент для отображения объектов в развернутом виде, что облегчает создание чертежей, особенно при работе с 3D-моделями. Процесс создания развертки начинается с правильной настройки вида и использования нужных инструментов для точности и эффективности работы.
Шаг 1: Начните с выбора объекта или группы объектов, для которых потребуется развертка. Важно, чтобы объект был полностью завершен и не содержал лишних элементов, которые могут повлиять на итоговую развертку. Для этого используйте команду SELECT, чтобы выделить нужные части модели.
Шаг 2: Для извлечения развертки используйте команду FLATSHOT. Эта команда позволяет преобразовать 3D-объект в его 2D-образ. В настройках команды выберите нужный угол и ориентацию, чтобы получить точное представление объекта на чертеже.
Шаг 3: После того как развертка создана, проверьте ее на корректность. Часто требуется подгонка масштабов или корректировка расположения объектов на чертеже. Для этого используйте инструмент MOVE для перемещения элементов и SCALE для изменения масштаба.
Шаг 4: Используйте команду DIMSTYLE для настройки размеров на развертке. Убедитесь, что все размеры отображаются правильно и соответствуют стандартам чертежа. Отрегулируйте стили отображения, чтобы элементы не перекрывались и были читабельными.
Шаг 5: Завершив развертку, проверьте, чтобы все элементы чертежа были размещены с учетом будущей сборки или производства. Сохраните результат и экспортируйте в нужный формат для дальнейшей работы или печати.
Как настроить рабочее пространство для создания развертки
Для эффективной работы с развертками в AutoCAD важно правильно настроить рабочее пространство. Начните с выбора подходящего шаблона. Для этого откройте AutoCAD и выберите шаблон, соответствующий вашему проекту. Шаблон должен включать нужные единицы измерения, которые будут использоваться для развертки. Например, если вы работаете с миллиметрами, убедитесь, что выбрано соответствующее значение в настройках документа.

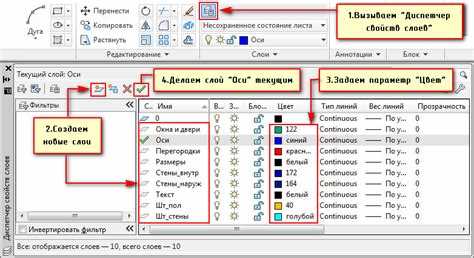

После этого настройте рабочие слои. Важно, чтобы каждый элемент развертки был на своем слое для удобства редактирования. Создайте слои для конструктивных элементов, разметки, размеров и текстов, чтобы минимизировать путаницу и облегчить работу с деталями.
Далее, настройте виды и чертежи. Выберите нужный вид, в котором будет отображаться ваша развертка. Для этого в командной строке используйте команду «LAYOUT», чтобы создать или изменить вид. Подготовьте вид для печати, убедившись, что масштаб установлен корректно, чтобы элементы развертки отображались в нужном размере.
Не забудьте о настройках сетки и привязок. Включите сетку и включите привязки к объектам для точности работы. В настройках автоснэпа установите параметры привязки таким образом, чтобы элементы развертки точно совпадали с другими объектами, что поможет избежать ошибок при создании чертежей.

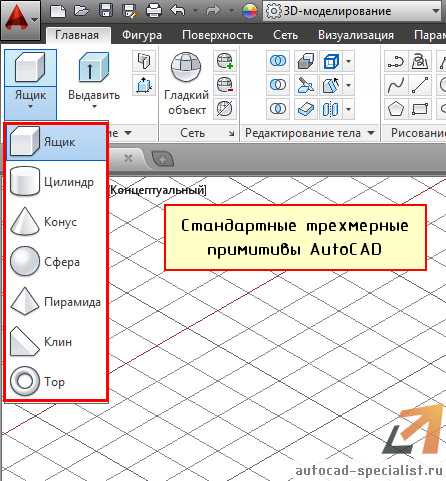

Если вы планируете работать с 3D-моделями, включите режим «3D Modeling» в AutoCAD. Это позволит вам использовать все инструменты для работы с трехмерными объектами, что важно для создания точных разверток сложных геометрий.
Наконец, настройте отображение элементов. Выключите лишние объекты, которые могут отвлекать внимание, чтобы сосредоточиться только на нужных элементах развертки. Для этого используйте команду «VISRETAIN» для сохранения видимости объектов в развертке.
Как выбрать объекты для развертки в AutoCAD
При создании развертки в AutoCAD важно правильно выбрать объекты, которые будут отображены на развернутой плоскости. Это позволит избежать лишних элементов и повысить точность результатов.
1. Определите ключевые элементы модели. Выберите те объекты, которые играют основную роль в проекте. Например, если это архитектурное проектирование, акцент стоит делать на стенах, дверях, окнах и других конструктивных элементах. Важно исключить детали, которые не будут видны в развертке, например, скрытые части конструкций.
2. Используйте слои для организации объектов. В AutoCAD объекты могут быть распределены по слоям, что упрощает выбор нужных элементов. Перед разверткой выделите слой с важными деталями, чтобы минимизировать вероятность ошибок и упростить дальнейшую работу. Выключите лишние слои, которые не нужны для отображения в развертке.
3. Учитывайте масштаб развертки. Если вы хотите представить объекты в определенном масштабе, убедитесь, что выбраны только те элементы, которые адекватно отобразятся в нем. Иногда для мелких объектов стоит использовать увеличенные масштабы, чтобы сохранить четкость всех деталей.
4. Применяйте фильтрацию объектов. В AutoCAD можно использовать команды фильтрации для выделения только тех объектов, которые соответствуют нужным критериям. Например, можно выбрать все элементы определенного типа (линии, круги, текст и т.д.), или те, которые находятся в определенной области.
5. Убедитесь в правильности выбранных объектов. После того как вы выбрали объекты для развертки, проверьте, не остались ли в списке лишние элементы. Иногда AutoCAD может случайно включить детали, не подходящие для развертки, такие как скрытые объекты или те, которые не должны быть видны на развернутом виде.
Как использовать команду «Развертка» для 3D-моделей
Команда «Развертка» в AutoCAD позволяет создать 2D-представление 3D-модели, что особенно важно для подготовки к печати, раскрою материалов или для дальнейшей обработки. Развертка отображает все грани 3D-объекта в одном плоском виде, что упрощает работу с сложными моделями.
Чтобы использовать команду «Развертка», выполните следующие шаги:
- Подготовьте 3D-модель: Убедитесь, что ваша модель полностью завершена, все элементы корректно смоделированы и имеют четкие грани.
- Активируйте команду: Введите unwrap в командной строке или используйте команду «Развертка» в меню AutoCAD.
- Выбор объекта: Выберите 3D-объект, который необходимо развернуть. Это может быть сложная форма, например, коробка, цилиндр или другая геометрия.
- Настройка параметров развертки: В процессе работы AutoCAD предложит несколько настроек, таких как выбор способа развертки (например, развертка отдельных граней или всей модели целиком). Выберите подходящий вариант.
- Редактирование развертки: После создания развертки вы можете редактировать линии, добавлять размеры и другие элементы для точности и удобства дальнейшей работы.
Основные советы по использованию:
- Корректность геометрии: Важно, чтобы модель была правильно построена без ошибок, таких как пересекающиеся или нестыковочные грани, что может привести к некорректной развертке.
- Масштаб развертки: Обратите внимание на масштаб развертки, чтобы он соответствовал реальному размеру объектов при распечатывании или моделировании.
- Использование слоев: Разделите развертку на слои для удобства работы с различными частями модели. Это позволит легко управлять сложными проектами.
Команда «Развертка» в AutoCAD – мощный инструмент для работы с 3D-моделями, позволяющий точно и эффективно подготовить модель для дальнейшего использования. Освоив эту команду, вы сможете значительно ускорить процесс разработки и повышать точность работы с проектами.
Как изменить параметры развертки для точности
Для получения точной развертки в AutoCAD необходимо корректно настроить параметры. Главное внимание стоит уделить точности в процессе создания модели и выборе правильных единиц измерения. Чтобы улучшить точность, выполните следующие шаги:
1. Настройка единиц измерения: Важно задать правильные единицы для вашего проекта. Используйте команду «UNITS» для установки нужной системы единиц. В разделе «Insertion scale» установите подходящий коэффициент для масштабирования.
2. Корректировка точности отображения: В диалоговом окне «Options» (команда «OPTS») перейдите на вкладку «User Preferences» и установите точность отображения для углов и длины. Это обеспечит более высокую точность развертки, особенно при работе с мелкими деталями.
3. Настройка параметров развертки: В командном окне используйте команду «FLATSHOT». При этом убедитесь, что опция «Generate 2D» включена для получения правильной проекции. Важно также проверять настройки «Scale», чтобы развертка была выполнена в нужном масштабе.
4. Использование слоев: Размещение объектов на отдельных слоях поможет в дальнейшем выделять и изменять элементы модели, что повышает точность работы с разверткой. Применяйте различные слои для элементов, которые будут развернуты, чтобы облегчить работу с деталями.
5. Проверка ошибок в геометрии: Используйте команду «CHECK» для поиска и исправления возможных ошибок в геометрии, таких как несовпадение линий или неправильные соединения. Это предотвратит искажения при развертке.
6. Использование блоков: В случае работы с повторяющимися элементами используйте блоки. Это не только ускоряет процесс моделирования, но и повышает точность, поскольку изменения в блоках автоматически применяются ко всем экземплярам.
Как работать с масштабом развертки в AutoCAD
Масштаб развертки в AutoCAD определяет, как объекты будут отображаться на чертеже при переходе из 3D-режима в 2D. Для корректного отображения важно правильно настроить масштаб, чтобы все элементы развертки соответствовали реальным пропорциям.
Для начала убедитесь, что вы находитесь в режиме развертки. Для этого используйте команду FLATSHOT, чтобы перевести 3D-объект в 2D-плоскость. Затем выберите необходимую область развертки и задайте масштаб в диалоговом окне, которое появится при выборе параметра Масштаб.
Чтобы задать масштаб вручную, используйте команду VIEWPORT. Это позволит создать оконный фрейм, в который вы поместите вашу развертку. В параметрах можно указать точное значение масштаба, например 1:1, 1:2 или 1:10. Важно, чтобы масштаб соответствовал выбранным параметрам видимости объектов.
При изменении масштаба важно следить за тем, чтобы объекты не выходили за пределы рабочего пространства чертежа. Для этого можно использовать команду ZOOM, которая позволяет адаптировать видимость объектов в пределах рабочего пространства.
Как сохранить и экспортировать развертку в AutoCAD
После того как развертка в AutoCAD создана, важно правильно сохранить и экспортировать файл для дальнейшего использования или передачи. Процесс состоит из нескольких шагов, которые обеспечат правильную настройку и сохранение всех данных.
Шаг 1. Сохранение файла в формате .DWG
Чтобы сохранить развертку в AutoCAD, используйте стандартный формат .DWG. Это обеспечит сохранение всех объектов, слоев и настроек. Для этого перейдите в меню Файл и выберите Сохранить как. Убедитесь, что в поле «Тип файла» выбран формат .DWG. Укажите название файла и сохраните его в нужной папке.
Шаг 2. Экспорт в PDF
Если вам нужно предоставить развертку в формате, удобном для просмотра или печати, экспортируйте файл в формат PDF. Для этого выберите в меню Файл – Печать, затем в списке принтеров выберите Adobe PDF или любой другой PDF-принтер. Настройте параметры страницы, такие как размер и ориентация, и нажмите Печать. Полученный файл будет сохранен в формате PDF, готовый для дальнейшей передачи.
Шаг 3. Экспорт в формат .DWG для более старых версий AutoCAD
Если вам нужно открыть развертку в более старой версии AutoCAD, экспортируйте файл в соответствующем формате. Для этого используйте команду EXPORTTOAUTOCAD, выбрав нужную версию программы (например, AutoCAD 2010 или 2007). Это позволит избежать несовместимости при открытии файла на старых версиях AutoCAD.
Шаг 4. Экспорт в формат .DXF
Если необходимо использовать развертку в других CAD-системах, экспортируйте файл в формат .DXF. Для этого выберите в меню Файл – Экспорт, затем выберите формат .DXF. Укажите версию DXF, подходящую для используемой программы, и сохраните файл.
Шаг 5. Проверка и финальная настройка
После того как файл экспортирован, откройте его в соответствующей программе для проверки. Убедитесь, что все элементы на развертке отображаются корректно, и что никаких ошибок в экспорте не произошло. Если необходимо, повторите процесс с корректировками.
Как исправить ошибки в развертке при печати или экспорте
При печати или экспорте развертки в AutoCAD ошибки могут возникать по различным причинам, от неправильных настроек до несовместимости форматов. Чтобы устранить эти ошибки, важно следовать нескольким ключевым шагам.
Первое, на что стоит обратить внимание – это масштаб. Если развертка при печати выглядит искаженной, проверьте настройку масштаба в диалоге печати. Выберите параметр «Масштаб 1:1», чтобы избежать ошибок масштабирования. Также важно установить правильный размер листа в настройках печати, соответствующий тому, который используется в чертеже.
Если при экспорте в формат PDF развертка теряет четкость, возможно, выбран слишком низкий параметр разрешения. В диалоговом окне экспорта установите разрешение не ниже 300 dpi. Для векторных форматов, таких как DXF, убедитесь, что не выбраны лишние параметры, которые могут нарушить точность данных, например, «сглаживание» или «упрощение» объектов.
Иногда проблема может крыться в особенностях отображения слоев. При экспорте или печати убедитесь, что все нужные слои включены, а лишние – скрыты. Использование команд «LAYON» и «LAYOFF» поможет быстро управлять видимостью слоев и исключить лишние объекты, которые могут искажать развертку.
Если в процессе экспорта или печати появляются артефакты или линии, которые не должны отображаться, проверьте настройки «Контуры» и «Линии» в меню печати. Иногда используются линии с разным стилем, которые могут отображаться неправильно на определенных устройствах. Переключитесь на стандартные стили линий и проверьте результат.
Последним этапом является проверка формата файла. Убедитесь, что выбран правильный формат для экспорта, соответствующий вашим нуждам. Например, для сложных разверток с большим количеством деталей формат PDF будет более удобен, тогда как для обмена данными с другими CAD-системами предпочтительнее использовать DXF или DWG.
Вопрос-ответ:
Что такое развертка в AutoCAD и зачем она нужна?
Развертка в AutoCAD — это процесс переноса 3D-модели на 2D-плоскость для дальнейшей работы с ней, например, для создания чертежей. Это помогает точно передать форму объектов и их размеры на плоскости, что удобно при проектировании и производстве. Развертка используется для создания деталей, которые должны быть вырезаны или склеены из материала, а также для подготовки чертежей для машиностроительных и архитектурных проектов.
Как начать создание развертки в AutoCAD?
Чтобы начать создание развертки в AutoCAD, вам нужно иметь готовую 3D-модель, которую вы хотите преобразовать в 2D. Для этого откройте модель в AutoCAD и выберите команду «Развертка» или используйте инструмент для работы с проекциями. Затем выберите стороны модели, которые нужно развернуть, и настройте параметры развертки, такие как масштаб и ориентация. После этого вы получите плоские проекции, которые можно будет использовать для дальнейшей работы.
Какие инструменты в AutoCAD используют для создания развертки?
В AutoCAD для создания развертки используется несколько инструментов. Одним из главных является команда «Flatshot», которая позволяет создавать 2D-проекции объектов. Также можно воспользоваться командой «Unfold», которая разворачивает сложные 3D-формы. Для точной работы с развертками полезно использовать настройки слоев и видов, что позволяет управлять видимостью элементов и их правильным расположением на чертеже.
Какие сложности могут возникнуть при создании развертки в AutoCAD?
При создании развертки могут возникнуть несколько трудностей. Например, если 3D-модель имеет сложные геометрические формы, развертка может быть неточной или слишком сложной для восприятия. Также часто возникают проблемы с масштабированием и правильной ориентацией деталей. Важно правильно настроить параметры развертки, чтобы результат был корректным, а все элементы чертежа были расположены в нужном масштабе и с правильными углами.
Как правильно настроить развертку для печати в AutoCAD?
Чтобы настроить развертку для печати в AutoCAD, важно сначала выбрать нужный вид развертки и корректно масштабировать его. Для этого в настройках страницы выберите нужный формат бумаги и установите параметры масштаба. При этом важно учитывать, чтобы все элементы чертежа помещались на листе и были видны в нужном размере. Также стоит использовать команду «Печать» с предварительным просмотром, чтобы проверить, как будет выглядеть итоговый чертеж на бумаге, и при необходимости откорректировать настройки.
Как в Автокаде сделать развертку для детали?
Чтобы создать развертку детали в Автокаде, нужно выполнить несколько шагов. Для начала необходимо открыть чертеж с 3D-моделью детали. Затем следует использовать команду «Развертка» (Unfold), которая позволяет преобразовать сложную геометрическую форму в 2D-объект. Для этого активируйте команду, укажите точку развертки и выберите элемент, который хотите развернуть. Важно учитывать, что для правильной работы команды модель должна быть изначально создана в 3D-пространстве. Развертка применяется в основном для листовых деталей или моделей, которые будут вырезаться из плоского материала, например, из металла или пластика. После выполнения развертки результат можно дополнительно редактировать и наносить размеры, если это необходимо.
