Создание сетки в AutoCAD – важный процесс при проектировании, который помогает точнее ориентироваться в чертежах и правильно позиционировать объекты. Сетка служит в качестве ориентира, обеспечивая стандартизированные отступы и пропорции для различных элементов проекта. В этой статье рассмотрим, как быстро и эффективно создать сетку с помощью доступных инструментов AutoCAD.
Шаг 1: Включение отображения сетки
Первым шагом является включение сетки на экране. Для этого нужно перейти в меню «Вид» и активировать опцию «Сетка». Также можно использовать команду GRID в командной строке, после чего появится сетка с дефолтными настройками, которая отобразится на рабочем пространстве.
Шаг 2: Настройка параметров сетки
Чтобы адаптировать сетку под нужды конкретного проекта, измените параметры через команду GRIDSETTINGS. В открывшемся окне можно настроить расстояние между линиями сетки, а также цвет и стиль отображения. Для удобства работы рекомендуется настроить отступы сетки в зависимости от масштаба чертежа, чтобы она не отвлекала внимание и не мешала деталям.
Шаг 3: Работа с угловыми ограничениями
Для точного размещения объектов сетка позволяет использовать угловые ограничения, которые ограничивают движение объектов по оси X и Y. Включение этой функции помогает поддерживать точность при черчении, особенно для объектов, которые должны строго выровнены вдоль координатных осей.
Шаг 4: Применение динамической сетки
Динамическая сетка позволяет автоматический захват объектов по сетке при их перемещении. Это важный инструмент для точной подгонки объектов в проекте. Чтобы активировать динамическую сетку, введите команду SNAP, затем в меню выберите «Динамический захват». Это позволяет удерживать объекты в пределах сетки во время их редактирования.
Правильная настройка сетки и ее использование значительно улучшает точность проектирования и ускоряет рабочий процесс в AutoCAD. Следуя этим шагам, вы сможете создавать чертежи с высокой степенью точности и согласованности.
Подготовка документа для создания сетки
Перед созданием сетки в AutoCAD необходимо настроить рабочую область и параметры документа. Первым шагом убедитесь, что используемая модель соответствует масштабу и единицам измерения, подходящим для будущей сетки. Это обеспечит точность расположения элементов и легкость в их редактировании.
Откройте новый документ в AutoCAD или используйте уже существующий, если требуется добавить сетку на конкретную часть чертежа. Проверьте параметры единиц измерения в разделе «Настройки» (Options) и убедитесь, что выбран подходящий формат – например, миллиметры или метры. Это можно сделать в разделе «Drawing Units».
Убедитесь, что видимость сетки включена. Для этого активируйте параметр отображения сетки через команду «GRID» в командной строке. Если сетка не отображается, необходимо настроить ее плотность и шаг. Для этого используйте команду «GRID» в сочетании с параметром «Spacing», чтобы задать нужный размер ячеек сетки.
Настройте отображение угловых направляющих (Snap) с помощью команды «SNAP». Определите шаг сетки, который будет соответствовать вашему проекту. Для точных расчетов лучше выбрать меньший шаг, который позволит точнее выровнять элементы относительно друг друга.
Также важно проверить настройки слоев и линии, чтобы сетка не перекрывала другие важные элементы. Используйте отдельный слой для сетки, который можно включать и выключать при необходимости. Это обеспечит удобство работы и минимизирует ошибочные изменения в проекте.
После того как все параметры установлены, вы можете переходить к созданию сетки, зная, что ваш документ подготовлен для точной и эффективной работы с ней.
Выбор типа сетки в AutoCAD
В AutoCAD доступны несколько типов сеток, каждый из которых подходит для разных целей проектирования. Правильный выбор сетки зависит от особенностей работы с чертежом и требований к точности отображения объектов.
Основными типами сеток являются:
Промежуточная сетка – используется для удобства работы при построении объектов на уровне масштаба, где детали не имеют большого количества точных размеров. Эта сетка позволяет ориентироваться в пространстве и быстро оценивать размеры элементов.
Основная сетка – представляет собой более точную сетку с меньшими промежутками между линиями, подходящую для детализированного черчения. Выбирается, когда необходима высокая точность при работе с масштабами и линиями, а также для создания инженерных чертежей.
Модульная сетка – применяется в архитектуре и строительных чертежах. Она задает определённые параметры модуля (например, 1 м или 50 см), что упрощает размещение объектов в соответствии с размерами помещений или конструктивных элементов.
Полигональная сетка – используется для географического и картографического моделирования. Эта сетка состоит из многоугольников, что позволяет работать с большими участками местности и вычислять площади или другие пространственные характеристики.
Выбор типа сетки зависит от задач, которые необходимо решить в проекте. Для большинства инженеров и архитекторов оптимальной будет основная сетка, в то время как для картографов и специалистов по геодезии более подходит полигональная.
После выбора типа сетки важно настроить её параметры, такие как размер ячеек и плотность линий, чтобы обеспечить нужный уровень точности без излишней перегрузки экрана.
Настройка параметров сетки
Для точной работы с сеткой в AutoCAD важно правильно настроить параметры отображения и интервала. Чтобы настроить параметры сетки, выполните следующие шаги:
1. Откройте меню «Настройки» через команду «GRIDLINES» или нажмите правой кнопкой мыши на области рисования и выберите «Сетка».
2. В окне настроек вы можете установить расстояние между линиями сетки, задав параметр «Интервал сетки». Рекомендуется выбирать значение, которое соответствует масштабу вашего проекта. Для стандартных чертежей обычно используют интервал 10 мм или 1 см.
3. В разделе «Тип сетки» можно настроить видимость и частоту линий. Вы можете выбрать, будет ли сетка отображаться сплошными или пунктирными линиями, а также можно настроить, чтобы линии отображались только через определённое количество единиц (например, каждые 5 или 10 клеток).
4. Включение опции «Динамическая сетка» позволяет автоматически выравнивать объекты по сетке, что полезно при построении точных чертежей. Убедитесь, что эта опция активирована для удобства в работе.
5. Для отключения сетки в области рисования просто выключите опцию «Грид» в панели инструментов или используйте команду «GRID» и установите значение на 0.
Параметры можно изменять в любое время, чтобы адаптировать сетку под конкретные задачи. При этом важно учитывать требования к точности и масштабу проекта, чтобы сетка не мешала восприятию чертежа.
Рисование сетки с использованием команды GRID
Команда GRID в AutoCAD позволяет создать сетку для точного позиционирования объектов. Она активируется вводом команды GRID в командной строке или через панель инструментов. Сетка в AutoCAD отображается в виде пунктирных линий и помогает пользователю ориентироваться при рисовании.
После активации команды сетка отображается в рабочем пространстве. Она состоит из горизонтальных и вертикальных линий, которые расположены на равном расстоянии друг от друга. По умолчанию шаг сетки составляет 1 юнит, но это можно изменить.
Для настройки шага сетки откройте окно Настройки сетки, введя команду GRIDSETTINGS или через правый клик по рабочей области и выбор пункта «Настройки». В окне можно установить параметры сетки: расстояние между линиями, а также количество линий на экране.
Шаг сетки можно настроить вручную, вводя нужные значения в полях «X» и «Y», что позволяет адаптировать её под конкретные нужды проекта. Например, для более точного черчения объектов можно уменьшить шаг, а для крупных объектов увеличить.
Если нужно временно скрыть сетку, воспользуйтесь командой GRIDON для включения и GRIDOFF для выключения отображения. Эти команды позволяют не изменять настройки, а лишь управлять видимостью сетки на экране.
Использование сетки значительно ускоряет процесс черчения и снижает вероятность ошибок, так как объекты можно выравнивать по ней, обеспечивая точность и симметрию.
Изменение масштаба и шагов сетки
Для настройки масштаба и шагов сетки в AutoCAD необходимо воспользоваться командой «GRID» или изменить параметры через окно настроек. Это позволит адаптировать сетку под текущие требования чертежа, что сделает работу более точной и удобной.
Чтобы изменить масштаб сетки, выполните следующие действия:
- Введите команду GRID в командной строке.
- Для изменения масштаба сетки откройте окно Grid and Snap Settings, кликнув по иконке сетки в нижней панели или используя команду G.
- В разделе Grid Spacing установите нужное значение. Например, для работы с масштабом 1:50 можно установить шаг сетки в 0.5 мм, если речь идет о точном проектировании.
Шаг сетки (или интервал) определяет расстояние между линиями сетки. Чтобы установить его:
- Перейдите в меню Options и выберите вкладку Drafting.
- В разделе Snap and Grid измените параметр Grid Spacing на желаемое значение.
- Установите параметры для Snap, которые определяют минимальное расстояние, на которое можно передвигать объекты.
При настройке масштаба сетки важно учитывать разрешение и размер элементов чертежа. Например, для мелких объектов будет актуален более частый шаг сетки (например, 1 мм), а для крупных – шаг можно увеличить до нескольких сантиметров.
Кроме того, полезно настроить режим Snap, чтобы объекты «прилипали» к сетке при перемещении. Это повышает точность и ускоряет процесс моделирования.
- Для включения режима Snap введите команду SNAP и установите нужный шаг.
- Для точной настройки выберите в меню Options -> Snap and Grid, где можно вручную настроить параметры для точности работы.
Помимо изменения масштаба и шагов сетки, важно помнить, что настройка отображения сетки влияет на видимость в рабочем пространстве. Для того чтобы скрыть сетку, используйте команду GRIDON/OFF или нажмите F7.
Добавление привязок для точности размещения

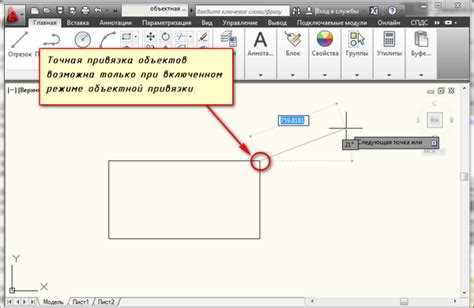

Для точного расположения объектов в AutoCAD важно использовать привязки. Привязки позволяют точно управлять размещением элементов, обеспечивая высокую точность чертежа. В AutoCAD существует несколько видов привязок, которые могут быть полезны при работе с сеткой.
Первый шаг – включение привязок в рабочей области. Для этого откройте панель «Привязка» и активируйте «Привязку к объектам» (Object Snap). Это позволит вам точно закреплять объекты на существующих точках, таких как углы, середины линий и пересечения.
Следующий шаг – настройка привязки для точек на сетке. В настройках привязок установите опцию «Привязка к сетке» (Grid Snap). Это ограничит перемещение объектов строго по линиям сетки, улучшая точность размещения объектов и обеспечивая их выравнивание на заданной сетке.
Использование комбинации привязки «Привязка к объектам» и «Привязка к сетке» позволяет эффективно размещать элементы чертежа в точных координатах. При этом важно настроить расстояние между клетками сетки для соответствия проектным требованиям.
Кроме того, можно задать дополнительные привязки, такие как «Центр» или «Перпендикуляр», которые помогут точно выравнивать объекты относительно других элементов чертежа.
Для работы с более сложными сетками, например, в случае создания множества взаимосвязанных объектов, используйте инструмент «Привязка с перемещением». Это обеспечит высокую точность в сложных схемах и позволяет быстро корректировать расположение объектов в сети.
Основные шаги для настройки сетки перед печатью:
- Выбор типа сетки. Важно выбрать нужный стиль сетки в зависимости от масштаба чертежа. В разделе «Сеточная система» можно настроить шаг сетки, которая будет отображаться. Для чертежей с крупным масштабом лучше использовать сетку с меньшим шагом, для мелкого – с более крупным.
- Настройка цветовых схем. В настройках цвета необходимо выбрать оттенок, который будет контрастировать с основным содержанием чертежа. Использование ярких цветов или сильно контрастных вариантов может отвлекать, поэтому лучше выбрать нейтральные оттенки (например, светло-серый).
- Печать сетки с помощью настроек макета. Прежде чем отправить файл на печать, убедитесь, что слой с сеткой активен в макете. В настройках макета можно выбрать, какие слои будут видны на печатной версии. Для этого используйте команду «Печать с текущими настройками слоев».
Помимо этих шагов, важно убедиться, что масштаб печати соответствует настройкам отображения сетки, чтобы она выглядела пропорционально и четко на финальном документе. Если сетка должна быть не видна, её можно временно отключить через настройки слоя перед печатью.
Решение проблем с отображением сетки в AutoCAD
Проблемы с отображением сетки в AutoCAD могут возникнуть по различным причинам. Ниже приведены основные причины и способы их устранения.
1. Скрытая сетка
Если сетка не отображается, возможно, она была случайно скрыта. Для её восстановления используйте команду GRID. В командной строке введите GRID и нажмите Enter, после этого введите ON, чтобы активировать сетку. Также можно включить отображение сетки через меню View → Grid Display.
2. Неправильные настройки масштабирования
Сетку можно не увидеть, если её масштаб слишком велик или мал. Чтобы настроить масштаб сетки, используйте команду GRIDSETTING. В появившемся окне можно настроить размер ячеек сетки и её шаг, например, указав расстояние между линиями сетки в настройках Spacing.
3. Проблемы с визуализацией в OpenGL
Если вы используете графический режим OpenGL и сетка не отображается, попробуйте сменить режим на Hardware Acceleration. Для этого перейдите в настройки AutoCAD и отключите аппаратное ускорение. Иногда это помогает избавиться от проблем с рендерингом сетки.
4. Перекрытие с другими объектами
В случае, если сетка не видна из-за других объектов, проверите, не перекрывают ли её элементы на более высоких уровнях. Отключите слои, которые могут скрывать сетку, или используйте команду REGEN, чтобы обновить отображение всех объектов на экране.
5. Проблемы с отображением в 3D
Если в 3D-режиме сетка не отображается, убедитесь, что вы не находитесь в изометрическом виде. В 3D-режиме сетка может быть отключена, если угол просмотра не позволяет её корректно отобразить. Попробуйте изменить вид с помощью команды VIEW, выбрав стандартную проекцию (например, Top View).
6. Настройки отображения цветовой схемы
Если сетка слишком сливается с фоном, можно изменить её цвет. Для этого откройте настройки отображения и в разделе Grid Display выберите нужный цвет сетки. Также стоит проверить параметры контраста и яркости монитора.
7. Устаревшая версия программного обеспечения
В некоторых случаях проблемы с отображением сетки могут быть вызваны багами в устаревших версиях AutoCAD. Убедитесь, что у вас установлена последняя версия программы. Регулярные обновления программного обеспечения могут решить проблемы с рендерингом и отображением объектов.
Вопрос-ответ:
Как включить отображение сетки на рабочем поле AutoCAD?
Для включения сетки нажмите клавишу **F7** или перейдите в нижнюю панель состояния и активируйте кнопку с изображением сетки. Если вы её не видите, щёлкните по значку настроек (треугольник в правом углу панели) и поставьте галочку напротив пункта «Сетка». После включения сетка отобразится в виде точек или линий, в зависимости от настроек. Её можно использовать как визуальный ориентир при построениях.
Можно ли изменить шаг сетки и как это сделать?
Да, шаг сетки легко настраивается. Откройте вкладку **»Формат» → «Сетка и привязка»** или введите команду **DS** в командной строке и перейдите на вкладку **»Сетка»**. Там можно задать значения по осям X и Y. Например, если указать 10, то расстояние между точками или линиями сетки будет 10 единиц чертежа. Это удобно при работе с чертежами, где требуется соблюдение конкретного масштаба или интервала.
Почему сетка не отображается даже после включения?
Сетка может не отображаться по нескольким причинам. Во-первых, проверьте, включен ли режим **»Модель»**, так как в листах оформления сетка по умолчанию отключена. Во-вторых, возможно, масштаб чертежа слишком крупный, и шаг сетки становится незаметным. Уменьшите масштаб колёсиком мыши или настройте параметры сетки, установив более крупный шаг. Также убедитесь, что включена соответствующая система координат — в 3D-виде сетка может вести себя иначе.
Как привязать объекты к узлам сетки?
Чтобы привязка к сетке работала, активируйте режим **»Привязка к сетке»**, нажав **F9** или кликнув по кнопке «Привязка» на нижней панели. Далее можно настроить параметры этой привязки, вызвав диалоговое окно через команду **DS** и выбрав вкладку **»Привязка»**. Убедитесь, что шаг привязки совпадает или кратен шагу сетки, иначе объект может не попасть в нужную точку. Такая настройка особенно полезна для выравнивания элементов без использования дополнительных построений.
Можно ли временно скрыть сетку, не отключая её полностью?
Да, это можно сделать. Просто нажмите **F7**, и сетка исчезнет с экрана. Повторное нажатие вернёт её обратно. При этом все настройки сохраняются, и сетка будет использоваться в тех функциях, где она задействована, например в привязке. Это удобно, если сетка мешает восприятию чертежа, но нужна для построений.
