В AutoCAD система координат отличается от привычной двумерной математики: ось Y направлена вверх, как в математике, а вот ось Z уходит в экран, а не из него. Такое поведение особенно заметно в 3D-режиме и может вызывать недоумение у пользователей, привыкших к классической декартовой системе координат. Это не ошибка, а следствие графической архитектуры программного обеспечения.
Причина – в способе отображения модели на экране. AutoCAD использует правостороннюю декартову систему, но в видовом окне Z-ось направлена вглубь сцены, что интуитивно соответствует перспективе. При включении вида «сверху» (Top) ось X остаётся горизонтальной, а ось Y – вертикальной. Но при переходе к виду «спереди» (Front) или «слева» (Left) может показаться, что направление координат меняется на противоположное.
Такой подход связан с требованиями визуализации: система координат экрана и модельное пространство не совпадают. Экранная ось Y направлена вниз (в растровой графике), и для приведения моделей в нужный вид AutoCAD применяет трансформации мировых координат (WCS) в пользовательскую систему координат (UCS). Поэтому при поворотах вида создаётся иллюзия «обратных» осей.
Рекомендуется использовать команду UCS для настройки направления координат вручную. Это особенно важно при работе с 3D-моделями, где требуется точное управление ориентацией объектов. Также стоит активировать видовые кубы и использовать ортогональные проекции, чтобы минимизировать путаницу в направлениях осей при навигации по модели.
Как устроена система координат в AutoCAD по умолчанию
В AutoCAD используется правая декартова система координат, обозначаемая как WCS (World Coordinate System). По умолчанию ось X направлена вправо, ось Y – вверх на экране, ось Z – перпендикулярно плоскости чертежа, «вверх» относительно пользователя. Все объекты создаются и редактируются в рамках этой системы до явного переключения на другую.
Начальная точка отсчёта – это (0,0,0). Именно она используется как базовая при вставке блоков, экспорте и импорте геометрии. В 2D-пространстве Z-координата обычно игнорируется, но остаётся частью структуры данных.

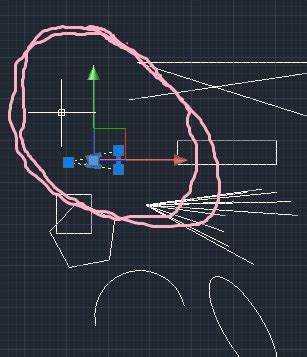

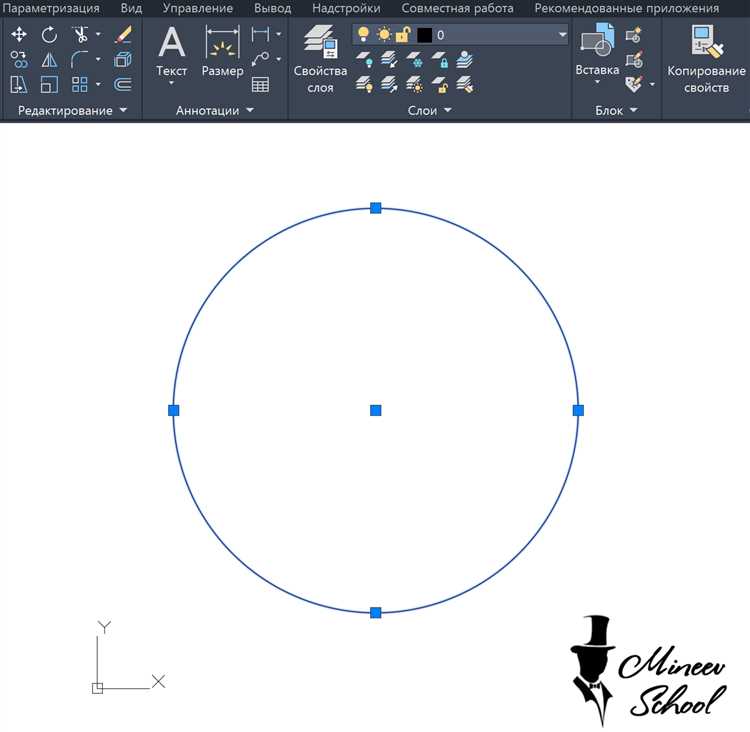

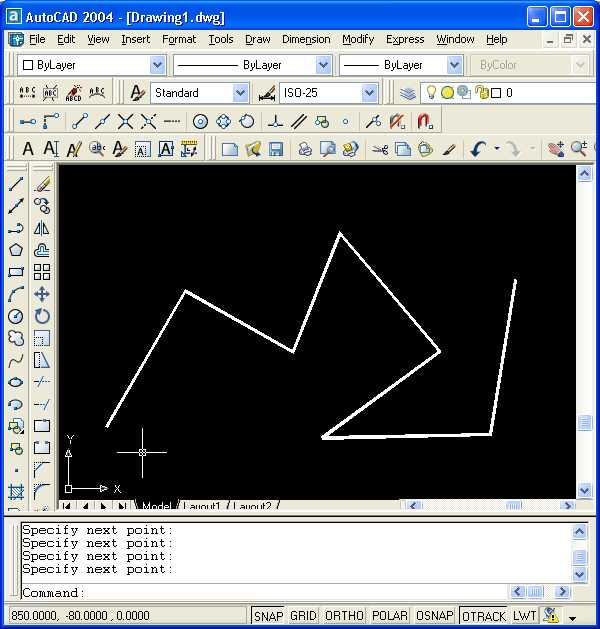

Команды, такие как LINE, CIRCLE или MOVE, обрабатывают координаты относительно WCS, если не указано иное. Визуально это можно проверить с помощью иконки UCS в левом нижнем углу экрана: она отображает текущее направление координатных осей.
Важно понимать, что ориентация осей может изменяться в зависимости от типа вида. Например, при переключении на вид сверху (Top) ось Y будет направлена вверх, а X – вправо, что соответствует традиционной двумерной ориентации. Однако при активации изометрических видов может показаться, что оси «перепутаны» – это связано с изменением направления взгляда, а не самой системы координат.
Для точной работы рекомендуется не изменять WCS без необходимости. Если требуется локальная система координат, создаётся UCS (User Coordinate System), но это уже другая система, которая не влияет на глобальную ориентацию модели.
Почему ось Y направлена вверх, а не вниз, как в привычных чертежах
AutoCAD изначально разрабатывался как универсальное средство проектирования, ориентированное не только на инженерные чертежи, но и на трёхмерное моделирование. В этой системе координат ось Y направлена вверх по той же логике, что и в математических декартовых системах: положительное направление Y – вверх, X – вправо. Это обеспечивает совместимость с другими CAD-программами и математическими расчетами, где аналогичная ориентация осей используется по умолчанию.
На бумажных чертежах принято считать начало координат в левом верхнем углу, а ось Y направленной вниз – так работают плоттеры, печатающие построчно сверху вниз. Однако это отражение лишь технологического подхода к печати, а не логики моделирования. AutoCAD же не ограничен плоскостью листа, и потому использует более универсальную, «мировую» систему координат, где вверх по экрану – положительное значение Y.
Для адаптации под привычное отображение можно использовать UCS (пользовательскую систему координат). Настроив начало координат в верхнем левом углу и инвертировав ось Y, можно добиться нужной визуализации. Однако это не рекомендуется для работы с динамическими блоками, внешними ссылками и экспортом в 3D-программы – инвертированная ось Y может вызвать ошибки позиционирования.
При работе с чертежами, ориентированными на ГОСТ, следует учитывать, что ориентация осей в AutoCAD не влияет на масштаб, выноски или оформление. Главное – правильная настройка листов и видов (layouts), где ориентация может быть скорректирована через видовые экраны без изменения мировой системы координат.
Как влияет ориентация осей на построение объектов
В AutoCAD система координат по умолчанию использует правостороннюю декартову систему: ось X направлена вправо, ось Y – вверх, ось Z – перпендикулярно плоскости чертежа. Однако при включённой изометрической проекции или при использовании пользовательской системы координат (ПСК) визуальная ориентация может отличаться, что сбивает с толку при построении.
Изменённое направление осей напрямую влияет на ввод координат. Например, при смещении ПСК ось Y может оказаться направленной вниз, и при попытке задать положительное смещение объект переместится в противоположную сторону. Это критично при работе с точными привязками и параметрическим моделированием.
Если чертёж разрабатывается в нестандартной плоскости, необходимо предварительно задать корректную ПСК с нужной ориентацией. Это обеспечит предсказуемое поведение команд «Линия», «Полилиния», «Прямоугольник», «Вырезать» и других. Например, при работе с фасадами важно, чтобы ось X соответствовала горизонтали проекции, иначе размеры и направления окажутся искажёнными.
При вставке блоков ориентация влияет на разворот вставляемого объекта. Если блок был создан в одной системе координат, а вставляется в другую, он может отразиться или повернуться. Это особенно важно при использовании шаблонов и типовых элементов.
Для контроля ориентации необходимо использовать команду UCS и включать отображение иконки координат. При работе с 3D-моделированием – фиксировать вид через ViewCube, чтобы исключить ошибки в позиционировании деталей относительно глобальной системы координат.
Правильная ориентация обеспечивает точное позиционирование, упрощает трассировку, позволяет использовать абсолютные координаты без пересчётов. Неправильно ориентированные оси приводят к ошибкам в построении, смещению размеров и несостыковке элементов модели.
Можно ли изменить направление осей координат в AutoCAD
AutoCAD не позволяет напрямую инвертировать направление глобальных осей координат (WCS). Однако в рамках пользовательской системы координат (UCS) направление осей можно настроить под конкретные задачи. Для этого используется команда UCS, позволяющая задать новое направление осей X, Y и Z.
Чтобы изменить направление, вызовите команду UCS и выберите опцию Объект или 3точки. При этом можно задать начало координат, направление оси X и направление оси Y. Если нужно инвертировать, укажите координаты второй точки на оси в противоположном направлении, например, для инверсии оси Y выберите точку ниже начала координат по оси Y.
Также доступна команда UCS с опцией Z, которая поворачивает систему координат вокруг текущей оси Z, позволяя инвертировать направление X или Y за счёт поворота на 180 градусов.
После настройки пользовательской системы координат можно использовать команду PLAN с опцией Текущий UCS, чтобы выровнять вид по новой системе координат, включая изменённые направления осей.
Важно: несмотря на изменение направления UCS, отображение координат в командной строке и позиционирование объектов будет соответствовать новой ориентации, но глобальная система WCS остаётся неизменной и всегда может быть восстановлена командой UCS > Мир.
Как работать с «перевернутыми» осями при импорте и экспорте файлов
Основные особенности, с которыми можно столкнуться:
- Разные ориентации оси X и Y в системах координат;
- Перевернутые оси в зависимости от настроек программы;
- Программные ограничения на поддерживаемые системы координат.
Вот несколько рекомендаций для работы с файлами, в которых оси координат ориентированы по-разному:
- Проверка настроек экспорта и импорта. Прежде чем экспортировать или импортировать файл, всегда проверяйте настройки системы координат в AutoCAD и в программе, с которой осуществляется обмен. В AutoCAD можно настроить систему координат через команду
UCS(User Coordinate System), а также указать точку отсчета и ориентацию осей. - Использование команд «Масштаб» и «Поворот». Если при импорте файл кажется «перевернутым», используйте команды
ROTATEилиSCALEдля корректировки ориентации осей. Например, можно применить поворот на 180 градусов, чтобы привести оси к стандартному виду. - Корректировка с помощью внешних ссылок. При работе с внешними ссылками (Xrefs) и внешними файлами (.dwg) необходимо учитывать, что каждый внешний файл может иметь свою систему координат. Для корректного отображения и использования таких файлов лучше всего создавать и использовать относительные пути и проверять настройки UCS для каждого файла отдельно.
- Учет специфики форматов файлов. При экспорте в другие форматы (например, DXF или SVG), важно убедиться, что выбран правильный вариант системы координат в параметрах экспорта. В некоторых случаях, например, при экспорте в 3D-форматы, оси могут быть перепутаны, что приведет к искаженному отображению модели. Использование стандартных настроек может помочь избежать таких ошибок.
- Настройки и импорт в другие САПР. Если вы импортируете файл из другой системы автоматизированного проектирования, оси могут быть расположены по-разному. В таких случаях полезно использовать дополнительные параметры импорта, которые позволяют исправить ориентацию осей, или вручную изменять систему координат после импорта.
Тщательная настройка и проверка системы координат перед экспортом и после импорта помогут избежать большинства проблем с «перевернутыми» осями и гарантировать корректность переданных данных.
Как настроить пользовательскую систему координат (UCS) под привычные стандарты
В AutoCAD оси координат могут не соответствовать привычным стандартам, особенно если требуется работа с системой координат, принятой в других CAD-системах или в реальной практике проектирования. Для настройки пользовательской системы координат (UCS) под привычные стандарты нужно выполнить несколько простых шагов.
1. Выбор ориентации UCS
Для изменения ориентации системы координат используйте команду UCS. Она позволяет быстро настроить плоскость работы в нужном направлении. Введите команду UCS в командной строке, затем выберите одну из опций, например, Face для установки системы координат относительно выбранной плоскости объекта. Выбор ориентации помогает согласовать оси с реальными данными проекта.
2. Ручная настройка осей X, Y, Z
Если стандартная ориентация не подходит, можно вручную задать положение осей. Для этого выберите команду UCS и далее — Origin. Это позволит задать начальную точку, после чего можно будет указать направления осей X, Y и Z с помощью команды UCS и параметров UCS World и UCS View.
3. Работа с точкой привязки
Для дальнейшего уточнения положения системы координат полезно использовать точку привязки. Это позволяет корректно размещать объекты в пространстве относительно уже настроенной UCS. Включите привязку, используя команду SNAP или GRID, для точного позиционирования объектов в рабочем пространстве.
4. Сохранение настроек UCS
После настройки пользовательской системы координат важно сохранить изменения для использования в других частях чертежа. Воспользуйтесь командой UCS и выберите Save, чтобы сохранить текущие параметры системы координат. Это позволит быстро возвращаться к необходимой ориентации без необходимости каждый раз вручную настраивать оси.
5. Использование предварительно настроенных UCS
AutoCAD предлагает несколько предустановленных пользовательских систем координат для удобства работы, например, для 2D и 3D объектов. Если ваши требования совпадают с ними, можно быстро активировать нужную настройку, выбрав подходящий шаблон из списка UCS в меню или с помощью команды UCS и UCS Preset.
Правильная настройка UCS помогает сделать проектирование в AutoCAD более удобным, соответствующим привычным стандартам, что минимизирует количество ошибок и улучшает точность чертежей.
Вопрос-ответ:
Почему в AutoCAD оси координат идут в обратном направлении?
Оси координат в AutoCAD идут наоборот по сравнению с традиционной системой координат, где ось X направлена вправо, а ось Y — вверх. В AutoCAD ось X направлена вправо, как обычно, но ось Y направлена вниз. Это связано с особенностями компьютерной графики и с тем, как система обрабатывает данные для отображения объектов на экране. Такой подход часто используется в инженерных программах, где снизу вверх направлены многие виды для удобства работы с чертежами и проектами.
Какие причины стоят за тем, что ось Y в AutoCAD направлена вниз?
Направление оси Y в AutoCAD вниз связано с тем, как компьютер отображает двумерные графические объекты. В отличие от традиционных карт, где ось Y направлена вверх, в графических приложениях, таких как AutoCAD, ось Y обычно направляется вниз, потому что в пиксельных экранах координаты растровых изображений принято считать от верхнего левого угла. Это удобнее для проектировщиков, так как большая часть чертежей имеет вид сверху, а с учетом особенностей отображения на экране такая система координат упрощает работу.
Как это влияет на работу в AutoCAD? Нужно ли учитывать особенности системы координат при проектировании?
Когда работаешь в AutoCAD, важно понимать, что оси координат идут по стандартной системе: X вправо, Y вниз. Это не сильно влияет на процесс проектирования, так как все расчеты и построения учитывают эту систему. Но для людей, привыкших к другой системе координат, например, географической или картографической, это может вызывать некоторое неудобство в восприятии. Однако такие особенности не мешают корректно создавать чертежи, так как AutoCAD автоматически адаптирует все данные под нужды проектировщика.
Можно ли изменить направление осей координат в AutoCAD, чтобы они шли по привычной системе?
AutoCAD не предоставляет стандартных инструментов для изменения направления оси Y, так как эта система является основной для работы с чертежами. Но существуют способы работы с данными, которые могут помочь адаптировать привычную систему координат. Например, можно использовать привязки и установки углов для правильного отображения объектов в тех областях, где направление осей имеет значение. Также можно настроить вывод информации так, чтобы визуально оси соответствовали привычному виду, но для полной перенастройки интерфейса программы потребуется специализированное ПО или скрипты.
Почему в AutoCAD принято использовать такую систему координат, а не традиционную?
Система координат в AutoCAD была выбрана для удобства работы в области проектирования, особенно для чертежей, где объекты часто располагаются внизу вверх. Это связано с тем, что пиксельная графика и подходы к отображению изображений в компьютерных системах ориентированы на такую модель. Кроме того, подобная система координат упрощает процесс переноса данных и чертежей на бумагу, где часто используются видовые разрезы, отображающие объекты сверху вниз. Несмотря на то, что эта система отличается от традиционных, она является стандартом в инженерной и архитектурной практике для создания точных чертежей и моделей.
Почему в AutoCAD оси координат идут наоборот по сравнению с привычной системой координат?
В AutoCAD оси координат ориентированы так, что ось Y направлена вверх, а ось X направлена вправо, что отличается от традиционной системы координат, где ось Y обычно направлена вниз, а ось X — вправо. Это связано с тем, что AutoCAD использует свою собственную систему координат, которая ориентирована на 2D-проектирование, где верх экрана всегда считается положительным направлением по оси Y. Такое решение удобно для пользователей, так как экраны большинства устройств имеют свои координатные системы, ориентированные на увеличение координат по вертикали вверх, что автоматически соответствует привычной визуализации в CAD-системах.
