AutoCAD поддерживает несколько типов трехмерных моделей, каждая из которых имеет свою специфику и область применения. Основные типы включают полигональные, твердые и поверхностные модели, а также модельные объекты, созданные с использованием сеток и примитивов. Каждый из этих типов имеет свои особенности, влияющие на точность, скорость обработки и возможности редактирования. Важно правильно выбирать тип модели в зависимости от задачи, чтобы достичь оптимальных результатов и эффективной работы с программой.
Полигональные модели являются наиболее универсальными и широко используемыми в AutoCAD. Они состоят из множества треугольников, которые формируют объект. Полигональные модели идеально подходят для визуализаций, игр и других областей, где важна реалистичность и высокая детализация. Однако такой тип модели может быть сложен в редактировании, особенно при необходимости изменения формы объекта.
Твердые модели создаются на основе математических формул и параметров, что позволяет обеспечить точность и стабильность. Они идеально подходят для инженерных расчетов и построения объектов, где важна высокая точность. Такие модели проще в редактировании и могут быть использованы для создания объектов с точными размерами, таких как детали машин или элементы зданий. Тем не менее, сложность твердых моделей в их создании может увеличиваться при добавлении деталей.
Поверхностные модели представляют собой объекты, которые ограничены лишь поверхностями, а не объемами. Этот тип используется, когда необходимо создать более легкие модели с меньшими требованиями к вычислительным ресурсам. Поверхностные модели часто применяются в проектировании автомобилей, лодок и других объектов, где акцент сделан на внешний вид, а не на внутреннюю структуру. Важно учитывать, что поверхность не имеет толщины, и это ограничивает ее функциональные возможности для некоторых видов проектирования.
Сетки и примитивы в AutoCAD представляют собой геометрические формы, такие как сферы, кубы и цилиндры, которые могут быть использованы для быстрого создания моделей и прототипов. Эти элементы часто применяются на начальных этапах проектирования, когда требуется быстро представить концепт. Их преимущества заключаются в простоте и скорости создания, но они ограничены в плане точности и детализации.
Выбор между этими типами моделей зависит от конкретной задачи и требований проекта. Для высокоточных инженерных расчетов и производства предпочтительнее использовать твердые модели, а для создания визуализаций и анимаций – полигональные. Поверхностные и сетчатые модели часто используются для художественного проектирования и быстрого прототипирования.
Как создать и использовать 3D-модели в формате .DWG в AutoCAD
Для создания 3D-моделей в формате .DWG в AutoCAD важно правильно настроить рабочее пространство и использовать доступные инструменты. В первую очередь, нужно активировать 3D-пространство. Для этого перейдите на вкладку «3D-моделирование» и убедитесь, что вид отображает 3D-объекты. После этого можно приступать к созданию модели.
Для начала работы с 3D-моделями в AutoCAD используйте команды, такие как EXTRUDE (выдавить), REVOLVE (вращение), SWEEP (по траектории) и LOFT (согласование). Эти команды позволяют создавать основные формы, которые можно редактировать и комбинировать. Например, команда EXTRUDE позволяет преобразовать 2D-геометрию в 3D-объект, вытягивая его по заданной высоте.
В процессе моделирования важно использовать правильные координатные системы и видовые экраны, чтобы обеспечить точность. В AutoCAD существует возможность создания нескольких видов 3D-объектов, и для этого необходимо использовать команду VIEW, чтобы настроить перспективу и получить нужный вид. Это особенно полезно при работе с сложными геометрическими формами.
После того как модель создана, важно настроить материалы и текстуры. Используйте команду MATERIALS для назначения материалов поверхности объектов. Это позволяет не только визуализировать модель, но и подготовить её для рендеринга, если необходимо. Важно учитывать тип материала для корректного отображения на различных этапах работы.
Когда 3D-модель готова, сохраните её в формате .DWG, чтобы сохранить все данные и компоненты. Чтобы экспортировать файл для использования в других приложениях или для передачи коллегам, можно сохранить его в других форматах, например, .STL или .STEP, однако сохранение в .DWG обычно является предпочтительным для работы в AutoCAD.
Для эффективного использования 3D-моделей в AutoCAD также важно освоить работу с блоками и внешними ссылками. Блоки позволяют создать сложные элементы, которые могут быть повторно использованы в разных частях проекта, а внешние ссылки (Xrefs) дают возможность интегрировать модели, созданные в других приложениях или другими пользователями, в ваш рабочий проект без необходимости их дублирования.
Разработка 3D-моделей с использованием примитивов в AutoCAD
Процесс создания 3D-моделей начинается с выбора соответствующего примитива. Например, для моделирования здания можно начать с прямоугольного параллелепипеда, для технической детали – с цилиндра. После этого примитивы можно соединять, вырезать или преобразовывать в более сложные формы с помощью команд, таких как UNION, SUBTRACT, INTERSECT.
Для работы с примитивами в AutoCAD применяются следующие команды:
- BOX – создание куба или параллелепипеда с заданными размерами.
- CONE – создание конуса с возможностью регулировать радиус основания и высоту.
- SPHERE – создание сферы, где можно задавать радиус.
- CYLINDER – создание цилиндра с возможностью указания радиуса основания и высоты.
- TORUS – создание тора с регулировкой радиусов внутреннего и внешнего кругов.
Каждый примитив может быть дополнен различными операциями для создания сложных объектов. Например, для соединения двух примитивов используется команда UNION, которая объединяет их в один объект. В случае, если необходимо вырезать часть объекта, применяется команда SUBTRACT, а INTERSECT позволяет оставить только пересекающиеся участки примитивов.
Эффективная работа с примитивами требует правильного выбора начальной геометрии, так как от этого зависит сложность дальнейшего моделирования. Например, для детали, имеющей круглую форму, целесообразнее использовать цилиндр, а не куб. Операции с примитивами требуют точности, чтобы избежать искажений и непредсказуемых результатов в процессе дальнейшего редактирования.
Особенности работы с полигональными моделями в AutoCAD
Полигональные модели в AutoCAD используются для создания сложных трехмерных объектов, таких как архитектурные элементы, детали инженерных конструкций и виртуальные объекты. Они состоят из множества полигонов (треугольников или четырехугольников), которые формируют поверхность объекта. Работа с такими моделями в AutoCAD требует соблюдения ряда специфических рекомендаций.
Основные особенности работы с полигональными моделями в AutoCAD:
- Гибкость в деталях: Полигональные модели могут иметь высокую степень детализации. Однако, чем больше полигонов, тем тяжелее модель для обработки. Поэтому важно контролировать количество полигонов в модели, чтобы избежать излишней нагрузки на систему.
- Использование модификаторов: Для удобства работы с полигональными моделями в AutoCAD можно использовать модификаторы, такие как
ExtrudeиRevolve, которые позволяют преобразовывать 2D-геометрию в 3D, а затем работать с ней как с полигональной. - Оптимизация модели: При создании полигональной модели важно следить за количеством полигонов. Модели с слишком большим количеством полигонов могут замедлить работу программы. Используйте инструменты оптимизации, такие как
Reduceдля уменьшения количества полигонов без потери качества модели. - Работа с текстурами: В AutoCAD можно применять текстуры к полигональным моделям. Текстуры должны быть оптимизированы по размеру, чтобы не создавать лишнюю нагрузку на систему. Для этого рекомендуется использовать изображения в формате JPEG или PNG с минимальным разрешением, подходящим для отображения.
- Нормали и освещение: Важно учитывать нормали поверхности полигональных моделей, которые влияют на то, как модель будет отображаться при освещении. Нормали должны быть направлены в правильную сторону, чтобы избежать визуальных искажений.
- Совместимость с другими программами: Полигональные модели, созданные в AutoCAD, могут быть экспортированы в различные форматы, такие как .STL или .FBX. Это позволяет использовать модели в других CAD-системах или 3D-рендеринговых программах для более детализированного отображения.
При работе с полигональными моделями в AutoCAD важно соблюдать баланс между качеством и производительностью. Использование оптимизации и правильных инструментов поможет создать высококачественные модели, которые будут эффективно работать в системе.
Использование NURBS-моделей для точных форм в AutoCAD
NURBS (Non-Uniform Rational B-Splines) представляют собой мощный инструмент для создания сложных, гладких и точных 3D-форм в AutoCAD. Эти модели идеально подходят для объектов, которые требуют высокой степени контроля над кривыми и поверхностями, таких как автомобильные кузова, аэрокосмические детали или любые другие сложные архитектурные элементы.
Основное преимущество NURBS в AutoCAD заключается в их способности моделировать объекты с точностью до миллиметра, сохраняя при этом гибкость в изменении параметров. Каждый NURBS-объект строится на основе математических кривых, что позволяет точно настраивать формы, не теряя при этом визуальной целостности. Для создания таких объектов в AutoCAD используется система управления точками, кривыми и контролируемыми параметрами.
Для работы с NURBS в AutoCAD важно понимать несколько ключевых принципов. Во-первых, контрольные точки модели NURBS определяют ее форму, а их перемещение влияет на гладкость и точность поверхности. Использование дополнительных параметров, таких как веса, позволяет точно управлять кривыми и создавать сложные формы. Во-вторых, при работе с NURBS часто применяются такие инструменты, как «Loft» и «Revolve», которые позволяют создавать сложные поверхности между заданными кривыми или вокруг оси вращения.
Применение NURBS-моделей в AutoCAD дает значительные преимущества при проектировании сложных объектов с высокими требованиями к точности. В частности, для создания органичных форм или деталей с плавными переходами NURBS позволяет избежать искажений, которые могут возникать при использовании полигональных моделей. Это делает NURBS-метод незаменимым в точных инженерных расчетах и дизайне.
Наличие в AutoCAD инструментов для детальной настройки и визуализации NURBS-моделей позволяет значительно ускорить процесс проектирования, уменьшая количество ошибок и упрощая доработки. Однако стоит помнить, что работа с NURBS требует определенного уровня опыта, поскольку манипуляции с контрольными точками и кривыми могут быть сложными для новичков.
Интеграция 3D-моделей из других форматов в AutoCAD
AutoCAD поддерживает импорт 3D-моделей из множества популярных форматов, что позволяет интегрировать сторонние разработки в проекты без необходимости их пересоздания. Наиболее распространенные форматы для импорта включают STL, STEP, IGES, 3DS и OBJ.
Для интеграции моделей в AutoCAD через формат STL (stereolithography), используйте команду «IMPORT» или «3DIMPORT». Этот формат подходит для 3D-печати и других визуализаций, но не поддерживает сложные элементы, такие как текстуры или материалы.
Формат STEP (Standard for the Exchange of Product Data) широко используется для передачи данных между CAD-системами. При импорте STEP-файлов AutoCAD автоматически распознает геометрические детали, что делает этот формат идеальным для работы с техническими моделями и механическими конструкциями. Важно помнить, что STEP может содержать лишние данные, которые нужно фильтровать при импорте.
IGES (Initial Graphics Exchange Specification) используется для передачи сложных геометрических данных между разными CAD-системами. Этот формат часто применяют в инженерии и архитектуре, поддерживая линии, поверхности и объемы. Однако при импорте важно проверять совместимость геометрии с возможностями AutoCAD, так как IGES может содержать недочеты, требующие исправления.
3DS (3D Studio) – популярный формат для передачи 3D-моделей, особенно в архитектуре и игровой индустрии. При интеграции 3DS в AutoCAD следует учитывать, что модели могут содержать текстуры и материалы, но не всегда идеально конвертируются, что требует дополнительной настройки в AutoCAD для точности отображения.
Формат OBJ поддерживает как геометрические данные, так и текстуры, что делает его востребованным в сфере визуализаций и анимаций. При импорте OBJ в AutoCAD важно следить за правильной настройкой масштабирования и ориентации модели, так как несоответствия этих параметров могут привести к искажениям.
Кроме того, AutoCAD поддерживает интеграцию через другие сторонние приложения и плагины, расширяющие возможности работы с 3D-моделями. Важно правильно настроить конвертацию данных, чтобы избежать потерь информации при переходе между различными системами моделирования.
Как применять 3D-симуляции и анимации для моделей в AutoCAD
3D-симуляции в AutoCAD чаще всего используются для проведения анализа движения, напряжений или тепловых процессов. Для создания симуляции необходимо использовать инструменты, такие как AutoCAD Simulation, которые позволяют моделировать механические свойства материалов и взаимодействие объектов. Например, с помощью функции Force Analysis можно оценить, как изменяется форма объекта под воздействием сил.
Для симуляции движения объектов в AutoCAD активно применяется инструмент AutoCAD Motion Analysis. С его помощью можно настроить кинематику, включая положения, скорости и ускорения элементов. Это позволяет прогнозировать поведение механизмов, таких как лифты или транспортные системы, до начала физического прототипирования.
Для анализа тепловых процессов используется инструмент Thermal Analysis, который помогает понять, как температура влияет на поведение модели в различных условиях эксплуатации. Это особенно полезно в проектировании теплообменников или в авиационной и автомобильной промышленности.
Анимации в AutoCAD служат для представления поведения объектов с течением времени. С помощью AutoCAD Animation можно создать серию кадров, демонстрирующих изменения положения, формы и взаимодействия объектов в 3D-пространстве. Для этого необходимо использовать инструменты Keyframe Animation и Path Animation, чтобы точно настроить движение элементов и их реакции на внешние воздействия.
Ключевая анимация помогает задать конкретные положения объектов в определённые моменты времени, что позволяет получить реалистичную динамическую картину их взаимодействий. Путь анимации позволяет задать траекторию движения объекта и его поведение по этому пути, что полезно для визуализации маршрутов или процессов, где важна точность перемещения элементов.
Важно помнить, что для качественной симуляции и анимации в AutoCAD необходимо учитывать точность исходных моделей. Неправильные параметры или недостаточная детализация могут привести к искаженному результату. Поэтому всегда стоит предварительно проверять геометрию объектов и их материалы перед началом симуляции.
Включение 3D-анимированных сцен в презентации и проектные отчёты помогает не только показать конечный результат, но и убедить заказчика в правильности выбранных решений, продемонстрировав функциональность и работу конструкции в реальных условиях.

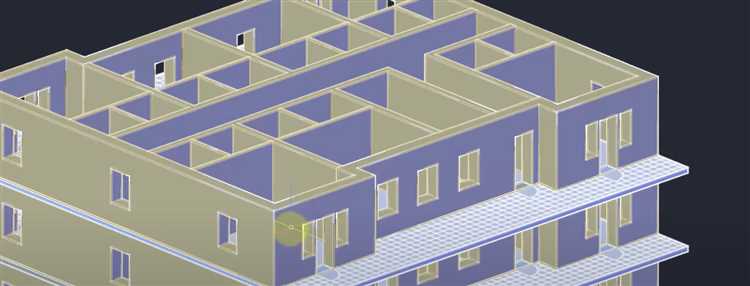

Преимущества работы с 3D-моделями в AutoCAD для архитекторов
Работа с 3D-моделями в AutoCAD предоставляет архитекторам уникальные возможности для реализации проектов на всех этапах: от концептуального дизайна до детализированного проектирования. Эти возможности позволяют повысить точность, ускорить процесс разработки и улучшить взаимодействие с клиентами.
Основные преимущества использования 3D-моделей в AutoCAD:
- Высокая точность и детализация. Создание трехмерных моделей позволяет отображать точные размеры объектов, улучшая качество проекта и минимизируя ошибки при строительстве.
- Визуализация проекта. 3D-модели дают возможность увидеть финальный результат до начала строительства, что помогает клиентам и архитекторам принимать обоснованные решения.
- Быстрая корректировка проекта. Изменения в 3D-модели могут быть внесены оперативно, что позволяет сэкономить время при внесении изменений в конструкцию, элементы интерьера или планировку.
- Интеграция с другими программами. AutoCAD поддерживает экспорт и импорт различных форматов, что облегчает интеграцию с другими системами, например, BIM (Building Information Modeling), и позволяет работать в единой информационной среде.
- Упрощение коммуникации с заказчиками. Использование 3D-моделей помогает четко донести архитектурные идеи до заказчиков, которые могут визуально оценить проект, а не только работать с 2D-чертежами.

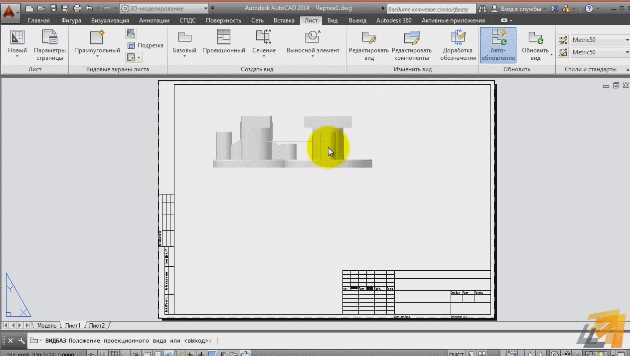

- Документация и детали проекта. С помощью 3D-моделей можно легко генерировать подробные чертежи, сечения и виды, что упрощает процесс разработки проектной документации и ускоряет передачу информации рабочим и подрядчикам.
Кроме того, работа с 3D-моделями в AutoCAD позволяет архитекторам применять более сложные формы и конструктивные решения, которые невозможно было бы точно отобразить в традиционном 2D-формате. Это открывает новые горизонты для креативности и инноваций в архитектурном проектировании.
Использование слоев и материалов для улучшения качества 3D-моделей в AutoCAD
Слои в AutoCAD позволяют организовать объекты модели по категориям, что облегчает управление элементами и ускоряет процесс редактирования. Каждый слой может иметь свой собственный цвет, тип линии и другие параметры, что позволяет выделить определенные группы объектов. В 3D-моделях это особенно полезно, так как сложные проекты включают в себя множество объектов, и правильная категоризация ускоряет поиск и изменение нужных элементов. Использование слоев также помогает скрывать или изолировать части модели для более точной работы с конкретными зонами, не влияя на другие элементы.
Материалы в AutoCAD отвечают за внешний вид объектов. Они влияют на отражение света, текстуру, цвет и другие визуальные характеристики. Для улучшения качества 3D-моделей важно использовать материалы, которые максимально точно соответствуют реальной текстуре и свойствам материалов в жизни. Например, для строительных проектов можно применить различные материалы для кирпича, стекла, бетона, чтобы получить более реалистичную визуализацию. Использование текстурных карт (например, изображения, накладываемые на поверхности моделей) и правильных свойств материалов, таких как отражение и преломление света, помогает добиться более точных и визуально привлекательных моделей.
Совмещение слоев и материалов позволяет не только улучшить внешний вид модели, но и повысить эффективность работы. Разделение сложных моделей на отдельные слои помогает избежать перегрузки визуальной информации и упрощает редактирование. Например, можно выделить отдельные слои для стен, окон, дверей и мебели, а затем применить различные материалы к каждому из этих слоев, чтобы улучшить общий вид и подчеркнуть важные детали. Также стоит учитывать, что использование материалов с эффектами освещения (например, глянцевые или матовые поверхности) может улучшить восприятие 3D-модели в разных условиях освещенности.
Правильное сочетание слоев и материалов в AutoCAD не только улучшает качество визуализации, но и ускоряет процесс работы, позволяя легче управлять сложными проектами и оперативно вносить изменения. Это особенно важно при работе с большими и детализированными моделями, где нужно соблюдать баланс между качеством и производительностью.
Вопрос-ответ:
Какие типы трехмерных моделей поддерживаются в AutoCAD?
AutoCAD поддерживает несколько типов трехмерных моделей, включая твердотельные, поверхностные и сеточные модели. Твердотельные модели представляют собой полностью определенные объекты с геометрической точностью, что позволяет создавать конструкции с реальными физическими свойствами. Поверхностные модели используются для представления объектов с внешней оболочкой, не имея полной массы. Сеточные модели состоят из множества полигонов и часто применяются для представления сложных объектов с меньшими требованиями к точности.
Что такое твердотельные модели в AutoCAD и как их использовать?
Твердотельные модели в AutoCAD создаются с помощью полноценных трехмерных объектов, которые имеют четко определенную форму, объем и массу. Это делает их идеальными для проектирования инженерных объектов, таких как механические детали или строительные конструкции. Чтобы создать твердотельную модель, можно использовать инструменты, такие как экструзия, выдавливание, вращение и другие операции, которые формируют геометрические тела с точными размерами и характеристиками.
Какие особенности поверхностных моделей в AutoCAD?
Поверхностные модели в AutoCAD используются для создания объектов, которые имеют лишь внешнюю оболочку, но не содержат внутренней структуры. Такие модели идеальны для визуализации внешнего вида объектов или создания оболочек сложных форм, как, например, корпуса автомобилей или зданий. Однако они не подходят для расчетов с учетом физических свойств, так как не содержат данных о массе и объеме. Поверхностные модели часто создаются с использованием инструментов «Сетка» и «Пространственная поверхность».
Как работают сеточные модели в AutoCAD и где они применяются?
Сеточные модели в AutoCAD состоят из множества полигонов, соединенных между собой. Это позволяет создавать сложные формы с низким уровнем детализации, что ускоряет обработку и рендеринг. Сеточные модели часто используются в областях, где высокая точность не так важна, например, в анимации или виртуальных моделях, таких как сцены для компьютерных игр или архитектурных визуализаций. В AutoCAD для работы с такими моделями применяется инструмент «Сетка», который позволяет контролировать форму и структуру объекта.
Какие инструменты AutoCAD используются для создания трехмерных моделей?
Для создания трехмерных моделей в AutoCAD существует ряд инструментов, включая «Экструзия», «Вращение», «Выдавливание», «Соединение», «Разделение» и другие. Эти инструменты позволяют преобразовывать двумерные объекты в трехмерные формы, создавая сложные конструкции. Также можно использовать модификации, такие как «Поворот» для изменения ориентации объекта или «Зеркало» для создания симметричных моделей. С помощью этих инструментов можно создавать как простые формы, так и более сложные твердотельные и поверхностные объекты.
Какие типы трехмерных моделей поддерживаются в AutoCAD?
В AutoCAD поддерживаются несколько типов трехмерных моделей, включая Solid (твердотельные модели), Surface (поверхностные модели), Mesh (сетчатые модели) и Block (блоки). Каждое из этих типов используется в зависимости от задач, которые необходимо решить, таких как создание сложных объектов или упрощенных чертежей. Твердотельные модели предоставляют наибольшую точность и применяются для разработки деталей с точными размерами. Поверхностные модели часто используются для представления объектов с извилистыми или сложными формами. Сетчатые модели дают возможность работать с низкополигональными моделями, что может быть полезно в таких областях, как архитектура или создание игр. Блоки представляют собой набор объектов, которые можно повторно использовать в чертежах, что повышает удобство работы.
Какую роль играют сетчатые модели в AutoCAD?
Сетчатые модели в AutoCAD часто используются для создания объектов, состоящих из множества треугольников, таких как простые архитектурные элементы, а также для 3D-моделирования в играх или визуализации. Эти модели состоят из вершин и граней, соединенных между собой, что делает их подходящими для обработки в системах с ограниченными ресурсами. В отличие от твердотельных и поверхностных моделей, сетчатые объекты не всегда имеют точно определенную толщину и внутреннюю структуру, что делает их менее сложными, но достаточно полезными для предварительного проектирования и создания прототипов. В AutoCAD с ними можно работать с помощью различных инструментов для редактирования геометрии и материалов, позволяя проектировать с высоким уровнем детализации.
