Невозможная фигура в AutoCAD – это конструкция, которая визуально воспринимается как трехмерный объект, но с точки зрения геометрии и физики не может существовать в реальности. Такие фигуры создаются с применением перспективных искажений, наложений и специально подобранных углов, обманывающих зрительное восприятие. В AutoCAD они реализуются средствами 2D-чертежа с точной настройкой проекций и линий пересечений.

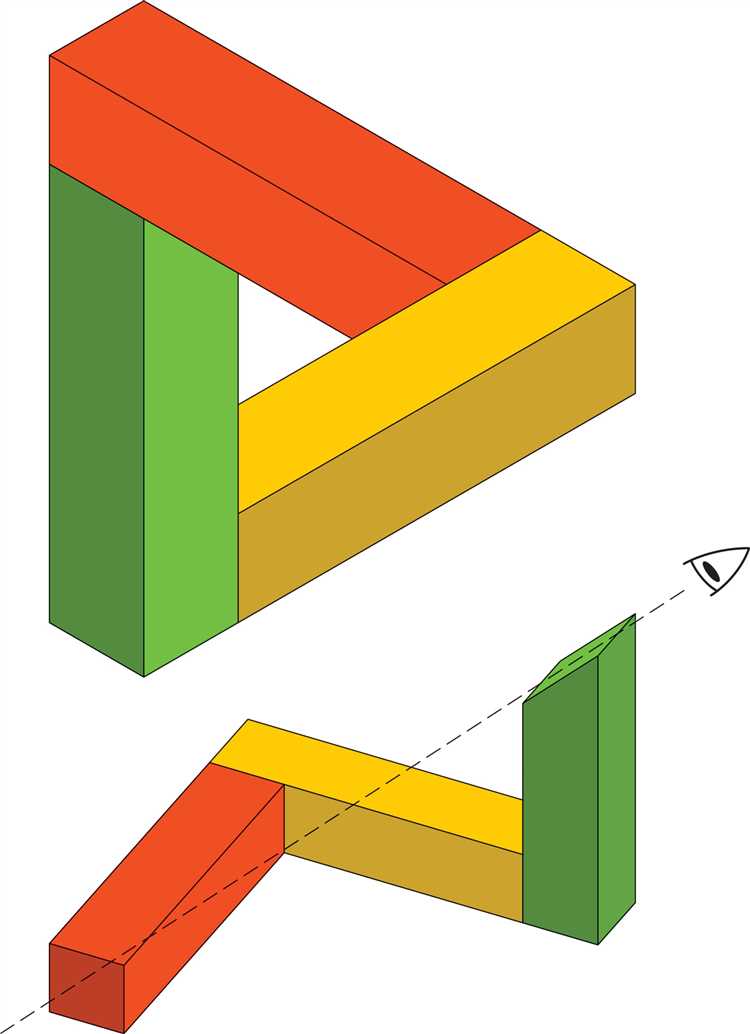

Классическим примером является «треугольник Пенроуза», представляющий собой непрерывную петлю из трёх балок, каждая из которых кажется перпендикулярной двум другим. В AutoCAD подобный эффект достигается за счёт использования команд LINE, TRIM, OFFSET и HATCH с продуманным размещением точек пересечения. Важно не включать режим ортогонального рисования и отключить привязки, чтобы обеспечить максимальную свободу при построении.
Создание невозможной фигуры требует точного расчета координат и понимания основ изометрической проекции. Использование команд UCS и ISOPLANE позволяет задать необходимую ориентацию рабочей плоскости. При этом важно избегать реального 3D-моделирования – такие объекты создаются исключительно в 2D-пространстве для визуального эффекта.
Эффективная работа с невозможными фигурами в AutoCAD развивает пространственное мышление и навыки точного построения. Рекомендуется использовать отложенные привязки и временные направляющие, чтобы упростить контроль за перспективными искажениями. При правильном подходе можно добиться эффекта визуального парадокса, не прибегая к сторонним графическим редакторам.
Как распознать невозможную фигуру среди обычных 2D-объектов
1. Несогласованность направлений: при визуальном анализе проверьте, не формируют ли линии фигуры замкнутый контур с невозможной ориентацией граней. Например, в треугольнике Пенроуза отрезки кажутся соединенными под прямыми углами, но их реальное положение нарушает законы перспективы.
2. Нарушение линейной логики: обратите внимание на участки, где линии пересекаются или соединяются. Если кажется, что линии проходят «за» или «перед» друг другом в непоследовательном порядке – это индикатор невозможности. В AutoCAD это особенно заметно при включении режима ортогонального черчения.
3. Несостыковка уровней: при анализе слоев и привязок объектов может быть видно, что элементы располагаются так, будто находятся в разных плоскостях, хотя на 2D-чертежах это невозможно определить без внимательного сопоставления координат. Используйте команду LIST или PROPERTIES, чтобы проверить координаты концов линий.
4. Отсутствие возможности реального моделирования: попытка воссоздать фигуру в 3D-пространстве AutoCAD приводит к конфликтам привязок и невозможности логичного соединения граней. Это явный индикатор того, что фигура невозможна в физическом смысле.
5. Неоднозначность восприятия: если при вращении чертежа или изменении угла просмотра фигура «ломается» визуально или становится трудно различимой – она построена с нарушением правил пространства. Используйте команду VPOINT для изменения точки наблюдения и выявления подобных эффектов.
Какие приёмы построения используются для создания невозможной фигуры
Основной приём – использование изометрической проекции с нарушением правил перспективы. В AutoCAD это достигается путём построения объектов в ортогональных плоскостях и последующего комбинирования их в одну сцену с помощью UCS (User Coordinate System). Меняя системы координат, можно выстраивать элементы фигуры под нужными углами, создавая иллюзию непрерывности.
Следующий шаг – применение команд LINE, PLINE и 3DFACE для построения рёбер и поверхностей, которые при определённой точке обзора визуально сливаются в единый контур. При этом важно строго контролировать координаты начальной и конечной точек, чтобы добиться эффекта замкнутости, несмотря на несовместимость геометрии.
Для усиления иллюзии используются визуальные приёмы: отключение теней и реалистичного освещения, настройка отображения линий через VISUALSTYLES, а также выбор цветовой палитры, подчёркивающей грани и скрывающей логические противоречия фигуры.
Финальный приём – фиксация вида с конкретного ракурса. Используется команда VIEW с сохранением пользовательской камеры, при которой невозможная фигура воспринимается как цельный трёхмерный объект. Любое отклонение от этого угла разрушает иллюзию, поэтому ракурс должен быть точно определён и зафиксирован.
Как применять изометрию и перспективу для имитации невозможности
Для создания невозможных фигур в AutoCAD применяется изометрическая проекция с отклонением осей на 30° от горизонтали. Включите изометрический режим через команду SNAP, выбрав параметр Isometric Snap. Это упростит выравнивание объектов по трём основным направлениям: изо-северо-восток, изо-северо-запад и изо-вниз.
Основной приём – сознательное нарушение логики глубины. Создавая пересечения граней, следите, чтобы элементы, визуально находящиеся ближе к наблюдателю, по геометрии располагались дальше или в несогласованных плоскостях. Используйте команду 3DFACE для отрисовки иллюзии невозможных соединений – например, при построении аналога треугольника Пенроуза.
При моделировании в перспективе активируйте визуальный стиль Perspective через свойства вида (команда VPORTS или меню визуализации). Задача – вручную настроить точку схода так, чтобы линии, логично расходящиеся в пространстве, пересекались в визуально обманчивой конфигурации. Это достигается вручную, изменяя координаты камеры с помощью команды VIEW и параметров Target и Camera.
Для контроля точности применяйте UCS (систему координат) с ручной установкой ориентации рабочих плоскостей. Это позволяет строить части объекта, кажущиеся логически связанными, в несвязанных координатных системах. Создание нескольких UCS с сохранёнными именами через команду UCSMAN ускорит переключение между плоскостями построения.
Каждый элемент невозможной конструкции необходимо проверять в ортогональных проекциях, отключив перспективу. Это выявит геометрические несостыковки, которые в перспективе выглядят как непротиворечивые. В AutoCAD невозможность – это результат оптического обмана, построенного на строго контролируемом нарушении геометрии.
Какие команды AutoCAD помогают строить невозможные фигуры вручную
Для построения невозможных фигур в AutoCAD применяются базовые команды черчения и редактирования, позволяющие контролировать геометрию с максимальной точностью. Ключевой инструмент – LINE, обеспечивающий пошаговое построение отрезков с точными координатами. Использование режима Ortho (F8) и полярного отслеживания (Polar Tracking) критично для соблюдения углов, характерных для иллюзорной перспективы.
Команда PLINE позволяет соединять отрезки в единую полилинию, упрощая последующее редактирование и выделение всей конструкции. При создании иллюзий важна команда TRIM для удаления пересечений, нарушающих визуальную логику фигуры. Дополняет её EXTEND, позволяющая точно замкнуть участки в нужных точках.
Команда OFFSET помогает создать параллельные линии, имитирующие объем и перспективу. При формировании перекрытий и визуальных «ошибок» перспективы активно используется BREAK – для удаления фрагментов линий в заданных местах. Комбинация MOVE и COPY позволяет точно позиционировать элементы при дублировании структур в разных проекциях.
Инструмент UCS (User Coordinate System) незаменим при работе в нестандартных плоскостях, особенно если фигура требует наклонных осей. С его помощью можно выстраивать элементы под произвольными углами, не нарушая взаимосвязь с основной геометрией. Для создания иллюзии трёхмерности используется ISOMETRIC SNAP в сочетании с изометрическим режимом (SNAPSTYL и ISOPLANE), что особенно актуально при построении невозможного треугольника Пенроуза.
Завершает процесс команда JOIN, объединяющая разрозненные элементы в единую форму, после чего можно использовать HATCH для наложения штриховки и усиления визуального контраста между гранями. Результат – визуально невозможная фигура, корректная с точки зрения геометрии, но противоречащая восприятию.
Как использовать слои и цвет для усиления визуального обмана
Для создания невозможных фигур в AutoCAD, применение слоёв позволяет точно управлять порядком наложения элементов. Разделяйте линии, имитирующие пересечения и повороты, по отдельным слоям. Это упрощает настройку их видимости, толщины и цвета, обеспечивая контроль над восприятием глубины и пространственного конфликта.
Цвет служит ключевым инструментом при формировании иллюзии. Используйте серые и нейтральные оттенки для фрагментов, которые должны казаться фоновыми, и более контрастные – для переднего плана. Это помогает глазу различать уровни и формирует ложную перспективу. Избегайте насыщенных цветов, если цель – имитировать тень или объём.
Работая с несколькими слоями, задавайте прозрачность для имитации частичного перекрытия. Например, полупрозрачные участки могут усилить эффект «невозможного пересечения», особенно если одна часть фигуры якобы проходит сквозь другую.
Целесообразно назначать каждому слою уникальные цветовые коды (например, красный – для внешнего контура, синий – для элементов с иллюзией пересечения, серый – для фоновых деталей). Это облегчает визуальный анализ и помогает точно настраивать порядок отрисовки.
Для усиления эффекта используйте ручную коррекцию порядка прорисовки (Draw Order) в сочетании с цветовой дифференциацией. Это важно в случаях, когда AutoCAD неправильно интерпретирует приоритет линий. При проектировании иллюзий, подобных треугольнику Пенроуза, от точности порядка зависит читаемость всей фигуры.
Какие ошибки чаще всего мешают добиться нужного визуального эффекта
Невозможные фигуры в AutoCAD создаются с использованием определенных техник и инструментов, однако некоторые ошибки могут существенно нарушить визуальный эффект и привести к нежелательным результатам. Вот основные из них:
- Неправильные настройки слоев: При работе с невозможными фигурами важно точно контролировать видимость и свойства слоев. Ошибки в настройках слоев могут привести к скрытию важных элементов или, наоборот, к их нежелательному отображению.
- Использование неподходящих типов линий: Применение неправильных типов линий, например, сплошных вместо пунктирных или наоборот, может сделать фигуру менее читаемой и нарушить ее восприятие. Выбор линий должен зависеть от контекста модели.
- Ошибки в масштабе: Несоответствие масштаба объектов может привести к визуальной негармоничности. Например, элементы, которые должны быть соединены, могут выглядеть как независимые объекты, из-за чего теряется нужная перспектива.
- Неверное использование 3D объектов: При попытке создать невозможные фигуры в 3D, важно точно настроить вид камеры и перспективу. Ошибки в этих параметрах могут привести к искажению и потере требуемого эффекта.
- Отсутствие точности при построении: Применение инструментов построения с низкой точностью или без учета мельчайших деталей может исказить фигуру. Например, создание линии с неправильными углами или длиной нарушает геометрию фигуры.
- Недооценка использования фильтров и эффектов: Неправильное применение визуальных фильтров, таких как тени или световые эффекты, может затмить важные элементы модели или, наоборот, сделать их неразличимыми. Эффекты должны быть использованы для улучшения восприятия, а не для создания визуального шума.
- Ошибки при проектировании перспективы: При создании невозможных фигур необходимо тщательно следить за правильной перспективой. Неверно настроенная перспектива может исказить восприятие объектов и нарушить создание иллюзии невозможности.
Тщательное внимание к деталям, правильные настройки и точность в выполнении команд являются ключевыми факторами для успешного создания невозможных фигур в AutoCAD.
Вопрос-ответ:
Что такое невозможная фигура в AutoCAD?
Невозможная фигура в AutoCAD — это 3D-объект, который выглядит непрерывным и правдоподобным, но на самом деле не может существовать в реальности. Такой объект часто называют «оптической иллюзией». Это могут быть, например, парадоксальные объекты, такие как «Лестница Пенроуза» или «Треугольник Пенроуза», которые при взгляде из определённого угла создают иллюзию целостности, но на самом деле их элементы не могут быть связаны в физическом пространстве.
Как создать невозможную фигуру в AutoCAD?
Для создания невозможной фигуры в AutoCAD нужно использовать методы рисования, которые создают иллюзию целостности, но фактически нарушают физические законы. Например, можно нарисовать объекты, которые не соединяются или пересекаются в реальности, но выглядят так, как если бы они были частью единой конструкции. Применяются различные визуальные эффекты, такие как использование слоёв и проекций, чтобы создать иллюзию невозможности.
Можно ли использовать невозможные фигуры для создания реальных проектов в AutoCAD?
Невозможные фигуры в AutoCAD не предназначены для практического применения в реальных проектах, так как они нарушают законы физики. Тем не менее, такие фигуры могут быть полезны в качестве художественного или иллюстративного элемента в дизайне, архитектуре или рекламе, где важен визуальный эффект. Для создания реальных объектов лучше использовать стандартные геометрические формы и конструкции.
В чем заключается принцип работы невозможных фигур в AutoCAD?
Принцип невозможных фигур в AutoCAD заключается в использовании проекций, перспективы и оптических иллюзий для создания объектов, которые выглядят возможными, но при ближайшем рассмотрении оказываются несоответствующими законам геометрии. Такие фигуры могут быть построены с помощью различных инструментов моделирования и манипуляций с визуальными эффектами, например, с использованием неполных или перекрывающихся геометрий, что создает видимость невозможных объектов.
