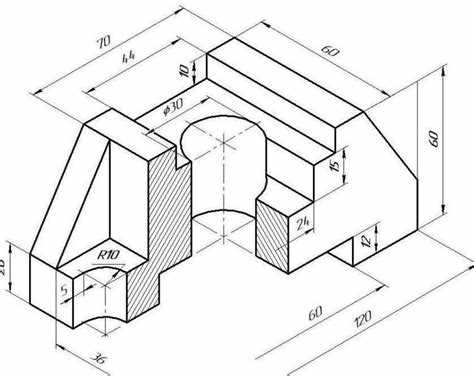

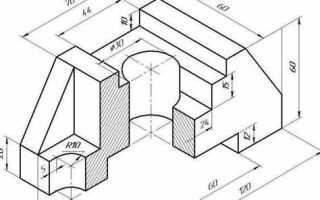

Что такое гизмо в автокаде

В среде AutoCAD под термином гизмо подразумевается элемент интерфейса, обеспечивающий интуитивное управление объектами в трёхмерном пространстве. Это визуальный инструмент, представляющий собой координатную систему с осями X, Y и Z, позволяющий точно выполнять операции перемещения, вращения и масштабирования без необходимости ввода числовых значений вручную.

Гизмо появляется автоматически при выборе 3D-объекта и зависит от выбранного режима редактирования. Например, при включённой команде Move отображается стрелочный манипулятор, при активации Rotate – дуговой. Преимущество такого подхода – сокращение времени на манипуляции и снижение количества ошибок при работе с пространственными объектами.

Эффективное использование гизмо требует понимания его настроек. Клавиша Ctrl позволяет переключать режимы, а правая кнопка мыши вызывает контекстное меню с дополнительными опциями, включая привязку к мировым или локальным координатам объекта. Это особенно важно при моделировании сложных узлов, где направление локальных осей критично.

Для ускорения работы рекомендуется закрепить навык активации нужного гизмо через горячие клавиши и заранее задать предпочтительные параметры отображения в панели Gizmo Settings. Это упрощает навигацию в сцене и позволяет избежать необходимости постоянного вызова вспомогательных окон.

Как включить и отключить гизмо в AutoCAD

Для включения гизмо в AutoCAD убедитесь, что активен 3D-режим. Гизмо отображается только при выборе объектов и наличии включённого визуального стиля, поддерживающего отображение 3D-графики, например Conceptual или Shaded.

Чтобы включить гизмо вручную, введите команду GIZMO в командной строке и выберите один из режимов: Move, Rotate или Scale. Также можно использовать команду 3DGIZMO и задать значение On, чтобы активировать отображение гизмо по умолчанию при выборе объектов.

Для временного скрытия гизмо используйте команду 3DGIZMO со значением Off. Это полезно при работе с 2D-объектами или при необходимости освободить экран от лишних элементов.

Если гизмо не появляется при выборе объекта, проверьте, включена ли визуализация: перейдите на вкладку Visualize, убедитесь, что выбран подходящий стиль отображения. Также важно, чтобы выбранный объект был 3D-типом – гизмо не отображается для 2D-элементов.

Для быстрой смены режима гизмо используйте горячие клавиши: Ctrl + Shift + левая кнопка мыши – смена между перемещением, вращением и масштабированием без ввода команд.

Назначение гизмо при редактировании 3D-объектов

Гизмо в AutoCAD представляет собой манипулятор, отображаемый в виде трёх цветных стрелок, осей или плоскостей, привязанных к объекту. Он обеспечивает быстрый доступ к основным действиям трансформации: перемещению, вращению и масштабированию. Выбор конкретного типа гизмо осуществляется через команду 3DMOVE, 3DROTATE или 3DSCALE, либо через панель Gizmo в рабочем пространстве «3D-моделирование».

При перемещении гизмо фиксирует перемещение вдоль осей X, Y или Z. Это позволяет избежать случайного смещения объекта вне заданной плоскости. Например, при перемещении по оси Z можно точно задать вертикальное положение модели без вмешательства в координаты X и Y.

В режиме вращения гизмо отображает три кольца, соответствующих осям координат. Вращение вокруг выбранной оси упрощает построение объектов под заданным углом. При удержании клавиши Ctrl можно ограничить вращение кратными значениями, что полезно при симметричных операциях.

Гизмо масштабирования даёт возможность изменить размеры объекта пропорционально или по отдельным осям. Например, вытягивание вдоль оси X полезно при создании вытянутых элементов, таких как балки или трубы.

Для точного контроля рекомендуется активировать привязку (Snap) и вводить числовые значения через командную строку. Это исключает погрешности при работе с мелкими деталями.

Использование гизмо особенно эффективно при редактировании сложных сборок. Вместо постоянного переключения между командами, пользователь получает универсальный инструмент управления геометрией прямо в рабочем окне, что ускоряет процесс моделирования и снижает количество ошибок.

Различия между перемещением, масштабированием и вращением с помощью гизмо

Гизмо в AutoCAD представляет собой интерактивный инструмент трансформации, который позволяет точно управлять объектами в пространстве. Визуально он отображается как трехосевой манипулятор с различными зонами захвата. Каждая операция – перемещение, масштабирование и вращение – имеет отличительные особенности использования гизмо.

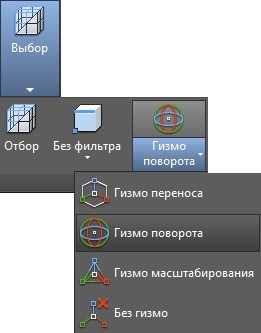

• Перемещение (Move Gizmo):
  • Оси X, Y, Z представлены стрелками. Захват за стрелку ограничивает перемещение вдоль одной оси.
  • Захват за квадрат между двумя стрелками позволяет перемещать объект в плоскости XY, YZ или XZ.
  • Точность перемещения зависит от включенной привязки (Snap) и режима ортогональности (Ortho).
• Масштабирование (Scale Gizmo):
  • Манипулятор отображает кубики на концах осей. Захват за них изменяет размеры вдоль соответствующей оси.
  • Центральный куб отвечает за равномерное масштабирование по всем осям.
  • Для несоразмерного масштабирования следует использовать ручки на осях отдельно, избегая центрального узла.
• Вращение (Rotate Gizmo):
  • Каждая ось окружена круговой дугой, по которой осуществляется вращение.
  • Щелчок по дуге активирует вращение только вокруг выбранной оси.
  • Для свободного вращения используется круг в центре гизмо, обеспечивая произвольный поворот.
  • Включение динамического ввода позволяет задавать точные значения углов в процессе вращения.

При выборе типа гизмо важно учитывать текущую задачу. Для позиционирования – использовать Move Gizmo с включёнными ограничениями по осям. Для изменения пропорций – Scale Gizmo с контролем по каждому направлению. Для пространственного поворота – Rotate Gizmo с фиксацией по координатным плоскостям.

Настройка ориентации гизмо: UCS, вид, объект

Ориентация гизмо напрямую влияет на точность трансформаций в 3D-пространстве AutoCAD. По умолчанию гизмо выравнивается по текущей пользовательской системе координат (UCS), но это поведение можно изменить для удобства работы в конкретной задаче.

Для управления ориентацией используйте контекстное меню гизмо (правая кнопка мыши по гизмо) и выберите нужный вариант:

Для точного контроля рекомендуется использовать команду GIZMO и настроить ориентацию через свойства объекта или системные переменные: GIZMO3D (включение/отключение), UCSFOLLOW (связывание UCS с видом).

При частой работе с разными ориентациями целесообразно сохранить пользовательские UCS и переключаться между ними через команду UCSMAN или вкладку «Вид» – панель «Координаты». Это ускорит редактирование и обеспечит согласованность трансформаций.

Что делать, если гизмо не отображается в 3D-модели

Проверьте переменную GIZMO. Она должна быть установлена в значение 1. Введите GIZMO в командной строке и убедитесь, что возвращаемое значение – 1. Значение 0 отключает отображение гизмо полностью.

Убедитесь, что текущая визуализация поддерживает гизмо. В режимах 2D Wireframe и Hidden гизмо неактивно. Переключитесь на Shaded, Conceptual или Realistic через панель визуальных стилей или команду VISUALSTYLES.

Проверьте, выбран ли объект. Гизмо отображается только при выделении объектов, поддерживающих трансформации (тела, поверхности, 3D-сети). Выделение точек, линий или 2D-объектов не вызовет отображения гизмо.

Если включено управление UCS (динамическая координатная система), это может повлиять на поведение гизмо. Введите команду UCSDETECT и установите значение 0, чтобы отключить автоматическое изменение системы координат.

На слабых видеокартах или при отключённой аппаратной графике гизмо может не отображаться. Убедитесь, что аппаратное ускорение включено. Используйте команду GRAPHICSCONFIG и активируйте опцию Hardware Acceleration.

Если все настройки верны, но гизмо по-прежнему не появляется, сбросьте параметры интерфейса. Команда RESETUI восстановит стандартное отображение и часто устраняет подобные сбои.

Гизмо в сочетании с командами Move, Scale и Rotate

Команда Move позволяет перемещать объекты в пространстве. С помощью гизмо можно точно задать направление и расстояние перемещения. Использование оси гизмо позволяет перемещать объект вдоль одной из трех осей (X, Y, Z). Для перемещения по выбранной оси достаточно перетащить соответствующую ручку, что упрощает управление перемещением.

При применении команды Scale гизмо используется для изменения размеров объекта. Масштабирование производится вдоль всех или отдельных осей. Для этого активируются ручки масштабирования, которые позволяют точно задать коэффициент изменения. Для более детализированного контроля можно зафиксировать масштабирование относительно выбранной точки или оси, что особенно полезно при работе с асимметричными объектами.

Команда Rotate позволяет поворачивать объекты вокруг выбранной оси. С помощью гизмо можно задать угол поворота с высокой точностью. При этом можно вращать объект как вокруг одной из основных осей (X, Y, Z), так и вокруг произвольной оси. Для удобства вращения гизмо показывает стрелки, которые указывают на направление вращения, и дает возможность легко регулировать угол поворота, не вводя числовые данные вручную.

Работа с гизмо в сочетании с этими командами позволяет пользователям ускорить процесс редактирования и добиться высокого уровня точности при создании и изменении объектов в AutoCAD. Возможность манипулировать объектами с помощью визуальных инструментов улучшает восприятие 3D-моделей и позволяет сэкономить время на вводе команд и числовых значений.

Как зафиксировать ось гизмо для точного редактирования

Для точного редактирования объектов в AutoCAD с использованием гизмо важно зафиксировать ось, чтобы движения происходили вдоль выбранного направления без ошибок. Это особенно полезно при манипуляциях с 3D-объектами, где точность критична.

Шаг 1: Выбор объекта
Перед тем как фиксировать ось, необходимо выбрать объект, с которым будет работать гизмо. Активируйте инструмент для редактирования, например, перемещения или масштабирования, чтобы отображался гизмо.

Шаг 2: Выбор оси гизмо
После активации гизмо нажмите на одну из осей (X, Y или Z), которая должна стать фиксированной. Например, если вам нужно перемещать объект только по оси X, кликните по красной оси гизмо.

Шаг 3: Фиксация оси
Чтобы зафиксировать ось, удерживайте клавишу Shift во время манипуляций с гизмо. Это ограничит движение только по выбранной оси, предотвращая случайные перемещения в других направлениях.

Шаг 4: Уточнение перемещения
Для еще большей точности можно использовать команду Ortho (режим ортогональных направлений), нажав F8. В этом режиме объект будет перемещаться только по заранее заданным углам, что помогает обеспечить строгую линейность перемещения.

Шаг 5: Отключение фиксированного направления
Если необходимо снять фиксацию оси, просто отпустите клавишу Shift или выключите режим Ortho, чтобы вернуться к свободному движению по всем осям.

Вопрос-ответ:

Что такое гизмо в AutoCAD и как оно работает?

Гизмо в AutoCAD — это инструмент, который используется для манипулирования объектами в 3D-пространстве. Оно представляет собой набор управляющих стрелок и осей, позволяющих перемещать, вращать и изменять размеры объектов. Гизмо в AutoCAD можно активировать через команду или с помощью интерфейса, что позволяет более точно и быстро работать с 3D-моделями.

Как использовать гизмо для перемещения объектов в AutoCAD?

Чтобы переместить объект с помощью гизмо в AutoCAD, нужно сначала выделить объект, а затем активировать гизмо. После этого на экране появится набор стрелок по осям X, Y и Z. Просто кликнув по стрелке, можно перемещать объект вдоль выбранной оси. Для более точного перемещения можно использовать дополнительные настройки, такие как привязка к сетке или оси.

В чем разница между гизмо и обычными командами перемещения в AutoCAD?

Главное отличие гизмо от стандартных команд перемещения в AutoCAD — это возможность точного манипулирования объектами в 3D-пространстве с использованием визуальных инструментов. В отличие от обычной команды перемещения, гизмо позволяет управлять объектами по трем осям одновременно, что особенно полезно при работе с трехмерными моделями. Кроме того, гизмо имеет дополнительные функции, такие как вращение и изменение размеров объектов, чего нельзя достичь с помощью стандартных команд.

Как активировать гизмо в AutoCAD?

Гизмо можно активировать через панель инструментов или с помощью команды «Gizmo» в командной строке. Если оно не отображается, нужно убедиться, что в настройках включена опция отображения гизмо, и также проверить, что объект, с которым нужно работать, поддерживает манипуляции с помощью гизмо (например, 3D-объект).

Можно ли настроить внешний вид гизмо в AutoCAD?

Да, в AutoCAD есть возможность настроить внешний вид гизмо, изменяя его цвет, размеры и стиль. Это можно сделать через настройки интерфейса программы, что позволяет адаптировать инструмент под личные предпочтения и улучшить визуальное восприятие. Например, можно настроить отображение только нужных осей или изменить яркость для улучшенной видимости на различных фонах.
