Внутри DWG-файлов AutoCAD существует специальная таблица RegAppTable, отвечающая за хранение зарегистрированных приложений, использующих расширенные данные объектов (XData). Эти данные применяются для привязки метаинформации к чертежным элементам при помощи API, таких как ObjectARX, .NET и AutoLISP.
Каждая запись в RegAppTable представляет уникальное имя приложения, зарегистрированное в чертеже. Без такой регистрации попытка добавить XData к объекту завершится ошибкой. Это делает таблицу обязательным компонентом при программной работе с DWG, особенно в проектах, использующих пользовательские или внешние плагины.
При импорте блоков или копировании объектов из других чертежей таблица может наполняться неиспользуемыми именами приложений. Это приводит к росту файла и увеличению времени его открытия. Рекомендуется регулярно очищать RegAppTable с помощью команды -PURGE с флагом Regapps или через API-интерфейсы.
Игнорирование состояния этой таблицы часто становится причиной конфликтов при совместной работе над чертежами, особенно в среде BIM и при использовании внешних библиотек. Контроль за RegAppTable – необходимая практика для оптимизации DWG и предотвращения накопления «мусорных» данных.
Что такое RegAppTable и где он используется в DWG-файле
Каждая запись в RegAppTable представляет уникальное имя приложения, которому принадлежат связанные XData. Эта таблица позволяет AutoCAD и другим программам корректно интерпретировать расширенные данные при открытии файла.
- RegAppTable используется при экспорте и импорте данных между CAD-системами, обеспечивая сохранность нестандартной информации.
- Присутствует в каждом DWG-файле, но активно заполняется только при использовании приложений, работающих с XData.
- Чрезмерное количество записей в RegAppTable может замедлить работу файла и вызвать ошибки при передаче между платформами.
Рекомендуется регулярно очищать RegAppTable от неиспользуемых записей. Для этого применяются команды PURGE или -PURGE с параметром Regapps. Это уменьшает размер DWG и снижает вероятность возникновения конфликтов при совместной работе.
Зачем очищать RegAppTable и когда это необходимо
Таблица RegAppTable хранит имена зарегистрированных приложений, добавляемые в чертёж при работе с внешними утилитами или при вставке блоков, содержащих расширенные данные XData. Со временем её размер может значительно увеличиться, особенно при многократном копировании объектов из различных источников.
Наличие лишних записей в RegAppTable увеличивает вес файла DWG, замедляет работу AutoCAD при открытии, сохранении и выполнении команд, связанных с объектами, содержащими XData. Это особенно критично при работе с сетевыми хранилищами или при совместной работе над большими проектами.
Очистка RegAppTable необходима, если:
- размер DWG-файла превышает ожидаемый, несмотря на отсутствие сложной геометрии;
- при передаче файлов коллегам возникают ошибки загрузки или отображения;
- чертёж загружается заметно медленнее, чем аналогичные по содержанию файлы;
- в процессе аудита или очистки с помощью команд AUDIT и PURGE AutoCAD сообщает о большом количестве зарегистрированных приложений;
- используется автоматическая генерация чертежей, и требуется минимизировать размер выходных файлов.
Для удаления лишних записей рекомендуется использовать команду -PURGE с опцией Regapps. Также возможна автоматизация через скрипты или использование утилит вроде Regapp ID Cleanup Utility от Autodesk. Удаление следует выполнять перед выпуском документации или архивацией проекта.
Как просмотреть содержимое RegAppTable в AutoCAD
Для доступа к RegAppTable откройте окно командной строки и введите команду APPLOAD, чтобы загрузить LISP-скрипт или другой нужный модуль, если потребуется работа с зарегистрированными приложениями через программный интерфейс.
Затем используйте команду DXFOUT и сохраните чертёж в формате DXF. Откройте сохранённый файл в текстовом редакторе и найдите секцию TABLES, затем блок REGAPP. Каждая зарегистрированная запись начинается с кода группы 0 (имя таблицы – REGAPP), далее следует код 2 – имя приложения. Это позволяет точно определить, какие приложения оставили свои записи в файле.
Альтернативный способ – воспользоваться AutoLISP. Выполните следующий код в командной строке:
(tblnext "REGAPP" T)
Для перебора всех записей используйте цикл:
(defun get-regapps (/ entry) (setq entry (tblnext "REGAPP" T)) (while entry (princ (cdr (assoc 2 entry))) (setq entry (tblnext "REGAPP"))) (princ)) (get-regapps)
Каждое имя будет выведено в командной строке. Это полезно для анализа и выявления лишних или устаревших записей перед экспортом или очисткой чертежа.
Влияние переполненного RegAppTable на размер и производительность файла
RegAppTable хранит идентификаторы зарегистрированных приложений, используемых в расширенных данных объектов. При неконтролируемом росте количества записей, особенно после импорта внешних DWG-файлов, таблица может содержать тысячи неиспользуемых имён, что напрямую влияет на вес файла и замедляет его обработку.
Файл, содержащий более 10 000 записей в RegAppTable, может увеличиться в размере на десятки мегабайт. При этом даже простое открытие или сохранение такого чертежа требует больше времени и ресурсов. Работа с внешними ссылками (Xref), командами purge и audit также замедляется. Кроме того, экспорт в другие форматы, например IFC или DWF, сопровождается избыточным содержимым, что усложняет передачу данных и увеличивает риск ошибок.
Для оптимизации необходимо регулярно удалять ненужные записи с помощью команды:
–PURGE
и выбора параметра:
Regapp
Также рекомендуется включить очистку RegApp при сохранении через переменную:
DWGREGAPPS
и установить её значение в 1.
При автоматизации через скрипты или LISP желательно добавлять вызов очистки RegAppTable в шаблоны обработки. Это особенно критично при пакетной работе с DWG-файлами из сторонних источников.
Инструменты для очистки RegAppTable: команды и скрипты
Для удаления ненужных записей из RegAppTable применяются встроенные команды AutoCAD и настраиваемые скрипты. Основная команда – PURGE с параметром Regapps. Для запуска очистки введите PURGE в командной строке, затем выберите опцию Regapps и подтвердите удаление. Команда не удаляет RegApp-записи, если они ссылаются на объекты в XREF.
Для полной очистки в чертежах с внешними ссылками рекомендуется использовать переПрисоединение XREF с последующим сохранением в новый файл. После этого запустите PURGE и AUDIT поочерёдно.
Эффективная автоматизация достигается через AutoLISP. Пример скрипта:
(command "_.-purge" "_r" "*" "N")
Он удаляет все неиспользуемые RegApp-записи без запроса подтверждения. Для пакетной обработки нескольких файлов используйте сценарии с ScriptPro или создайте BAT-файл с вызовом AutoCAD в режиме командной строки и запуском скрипта.
В Civil 3D и других вертикальных решениях часто появляются RegApp-записи от сторонних объектов. Для их удаления потребуется экспорт в формат DXF, повторная загрузка и сохранение обратно в DWG, затем – очистка PURGE.
Перед удалением рекомендуется сохранить резервную копию, особенно при работе с проектами, использующими кастомные объекты или сторонние плагины.

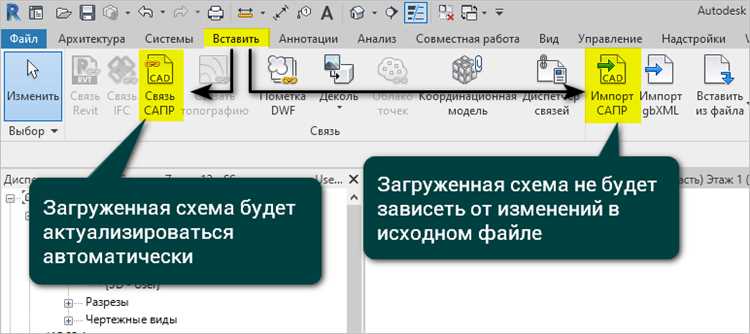

RegAppTable при экспорте и импорте данных между чертежами
RegAppTable в AutoCAD играет ключевую роль при обмене данными между чертежами. При экспорте и импорте данных информация о зарегистрированных приложениях сохраняется в таблице RegAppTable, что позволяет обеспечить совместимость между файлами. Это особенно важно для работы с блоками и внешними ссылками, использующими пользовательские приложения и расширения.
При экспорте чертежа в формат, поддерживающий внешний обмен данными, AutoCAD сохраняет записи из RegAppTable в файл, что позволяет восстановить доступ к этим данным при импорте в другой проект. В процессе импорта AutoCAD проверяет наличие соответствующих записей в RegAppTable и, если они отсутствуют, создаёт новые. Это предотвращает потерю информации о приложениях, которые могут быть использованы в новом чертеже.
Если при импорте файла из другого проекта данные в RegAppTable не совпадают с уже существующими, AutoCAD предложит выбор: сохранить текущие записи или заменить их на новые. Важно учитывать, что дублирование записей может привести к ошибкам при загрузке чертежа, поэтому рекомендуется внимательно проверять и управлять данными в RegAppTable перед импортом.
Для корректного экспорта и импорта данных важно учитывать версии используемых приложений и совместимость с другими чертежами. Если в проекте задействованы сторонние приложения, необходимо убедиться, что эти приложения поддерживаются в целевом файле. Также рекомендуется использовать функции авто-сохранения и резервного копирования для предотвращения потерь данных при возникновении ошибок в процессе обмена.
В случае работы с большими проектами, где используется множество внешних ссылок и нестандартных приложений, оптимизация RegAppTable может существенно ускорить процесс импорта/экспорта. Разделение данных по категориям и упорядочивание записей помогает избежать перегрузки и ускоряет обработку файлов в AutoCAD.
Вопрос-ответ:
Что такое RegAppTable в AutoCAD?
RegAppTable в AutoCAD — это таблица, которая используется для хранения зарегистрированных приложений и их объектов, таких как библиотеки и сторонние программы. Эта таблица помогает AutoCAD управлять взаимодействием с различными внешними приложениями, которые могут быть добавлены для расширения функционала программы. Каждый объект в RegAppTable имеет свой уникальный идентификатор, что упрощает управление их состоянием в чертежах.
Какие особенности работы с RegAppTable в AutoCAD?
RegAppTable служит для хранения данных о внешних приложениях, и ее основная особенность заключается в том, что она позволяет AutoCAD автоматически обрабатывать взаимодействие с этими приложениями. При добавлении сторонних программ или скриптов в проект, информация о них сохраняется в RegAppTable. Это упрощает подключение и использование приложений, а также позволяет избежать дублирования данных в чертеже.
Как RegAppTable влияет на производительность AutoCAD?
Таблица RegAppTable напрямую не влияет на производительность AutoCAD в плане работы с чертежами. Однако, если в чертеже используются многочисленные сторонние приложения, это может увеличить объем данных, хранимых в файле, что приведет к увеличению его размера. В случае, если неочищенная информация о приложениях накапливается, это может повлиять на скорость загрузки чертежа или его сохранение. Регулярная очистка неактуальных записей может улучшить общую производительность.
Как очистить RegAppTable от лишних записей в AutoCAD?
Для очистки RegAppTable в AutoCAD можно использовать команду «RegAppTableCleanup», которая помогает удалить неиспользуемые или устаревшие записи. Это позволит уменьшить размер файла чертежа и повысить производительность программы. Также, перед очисткой стоит убедиться, что удаляемые записи действительно не используются в проекте, чтобы не потерять важные данные.
Можно ли добавлять свои приложения в RegAppTable в AutoCAD?
Да, в AutoCAD можно добавлять свои приложения в RegAppTable. Для этого можно использовать команду для регистрации приложения через API AutoCAD, что позволит автоматически добавлять его в таблицу. Это может быть полезно, если вы разрабатываете собственные расширения или скрипты, которые должны быть интегрированы в чертежи и работать с ними.
