Как поменять шкворня на уаз

Появление люфта в переднем мосту УАЗа, неравномерный износ шин и затруднённое управление – явные признаки износа шкворней. Игнорирование этих симптомов может привести к полной потере управляемости, особенно на неровных дорогах. Самостоятельная замена шкворней требует базового набора инструментов, технической подготовки и чёткого соблюдения порядка действий.

Перед началом работ необходимо подготовить: новый комплект шкворней (включая регулировочные шайбы), съёмник для шкворней, домкрат, опоры, вороток с головками, молоток, вороток с динамометрическим ключом, солидол. Обязательно наличие ремонтной инструкции именно к вашей модификации УАЗ – у моделей 3151, 469 и «Буханки» различия в конструкции поворотных кулаков и типе подшипников.

Работы начинают с установки автомобиля на ровной поверхности и надёжной фиксации. После снятия колеса и тормозного суппорта демонтируется поворотный кулак. Крайне важно очистить все поверхности от старой смазки и ржавчины перед установкой новых шкворней. Подбор регулировочных шайб производится по усилию вращения кулака: оно должно составлять от 2 до 4 кгс при вращении динамометрическим ключом, установленным на шпильку под углом 90°.

После сборки кулака и установки шкворней необходимо прокачать смазку и проверить отсутствие заеданий при полном повороте рулевого колеса. Финальная регулировка производится после короткой обкатки – примерно 50 км по ровной дороге. При необходимости усилие подрегулировывается, не разбирая весь узел, только снятием верхнего шкворня.

Как определить необходимость замены шкворней на УАЗ

Первым признаком износа шкворней служит люфт в поворотных кулаках переднего моста. Для проверки необходимо приподнять переднее колесо домкратом, взяться за него с обеих сторон и покачать в вертикальной плоскости. Если ощущается люфт, шкворневая пара требует диагностики.

Изношенные шкворни могут вызывать нестабильность управления. При движении по неровной дороге возможна вибрация руля или эффект «самопроизвольного руля», когда колесо вырывает из рук. Особенно это проявляется на скоростях выше 60 км/ч.

Один из методов диагностики – измерение усилия поворота кулака при отключённой рулевой тяге. Для этого отсоединяют тягу и с помощью безмена проверяют, сколько килограммов требуется для поворота кулака. Нормальное значение – 8–12 кг. Если значение ниже, шкворни изношены или недостаточно преднатянуты, если выше – возможен зажим или коррозия.

Неравномерный износ шин передней оси, особенно по внутреннему или внешнему краю, также может указывать на люфт в шкворнях. При этом регулировка схождения не решает проблему, а только временно снижает проявления.

При наличии ржавого налёта вокруг шкворневого узла или следов вытекания смазки возможна потеря герметичности сальников, что ускоряет износ. Обследование поверхности шкворня на предмет задиров или конусного износа в ходе разборки – финальный аргумент в пользу замены.

Выбор шкворней и комплектующих для конкретной модели УАЗа

Перед покупкой шкворней важно точно определить модель УАЗа и год выпуска, так как конструкция переднего моста отличается. Наиболее распространённые мосты – «Спайсер», «Гибрид» и «Тимкен». Каждый из них требует свой тип шкворней по размеру, материалу и конструкции.

• Для мостов «Тимкен» (до 2003 года) применяются конические шкворни диаметром 30 мм с бронзовыми втулками. При установке необходима развёртка втулок до номинального диаметра и контроль зазорa игольчатого подшипника.
• Для мостов «Спайсер» (с 2003 года) используются прямые шкворни диаметром 35 мм с подшипниками качения. Обязателен выбор шкворней с антикоррозийным покрытием и комплектом регулировочных шайб толщиной от 0.1 до 1.5 мм.
• На мостах «Гибрид» устанавливаются усиленные шкворни с комбинированной посадкой: втулка снизу, подшипник сверху. Требуется особое внимание к моменту затяжки – превышение приводит к перекосу поворотного кулака.

При выборе шкворней учитывайте:

1. Материал – предпочтительны изделия из термообработанной стали 40Х или 45Х с твёрдостью не ниже HRC 50.
2. Комплектация – качественный комплект должен включать шкворни, шайбы, гайки с нейлоновыми вставками, стопорные кольца, втулки или подшипники, сальники и смазку.
3. Производителя – проверенные бренды: АвтоРесурс, БелЗАН, УАЗ-АГРО. Избегайте ноунеймов с неясной маркировкой и сырой сталью.
4. Совместимость с лифтом – при лифте более 50 мм желательно использовать шкворни с увеличенной длиной и модифицированной посадкой для компенсации угла наклона шкворня.

Необходимость подбора шкворней именно под ваш тип моста нельзя игнорировать – установка неподходящего комплекта приведёт к быстрому износу и ухудшению управляемости.

Инструменты и материалы, необходимые для замены шкворней

Для самостоятельной замены шкворней на УАЗ потребуется точно подобранный комплект инструментов и расходных материалов. Использование неподходящих средств приводит к деформации деталей и затруднению сборки.

Обязательные инструменты:

• Набор головок и трещотка 1/2″ – особенно головки на 17, 19 и 22 мм.
• Мощный вороток или трубный удлинитель – для срыва прикипевших гаек.
• Шарнирный съемник или пресс – для выпрессовки шкворней из поворотного кулака.
• Молоток массой не менее 1,5 кг – для аккуратного выбивания деталей.
• Монтажка длиной не менее 50 см – для подведения рычагов и выравнивания деталей при сборке.
• Динамометрический ключ – необходим для затяжки болтов шкворней с точным моментом (35–45 Н·м для болтов крепления крышки и до 60 Н·м для гайки шкворня, в зависимости от модели).
• Плоскогубцы, выколотки, зубило – для демонтажа шплинтов и зачистки посадочных мест.

Необходимые материалы и комплектующие:

• Комплект шкворней – оригинальный или качественный аналог (включает верхний и нижний шкворень, опорные шайбы, подшипники, сальники, шплинты, прокладки).
• Литиевый смазочный материал (ЛИТОЛ-24 или ШРУС-4) – для обработки посадочных мест и шкворней.
• Очиститель деталей (аэрозольный) – для обезжиривания кулака и корпуса поворотного узла перед установкой.
• Медная смазка – для резьбовых соединений, предотвращает прикипание и облегчает будущий демонтаж.
• Уплотнительный герметик (температуростойкий) – наносится на прокладки, если предусмотрено конструкцией.

Перед началом работ убедитесь, что автомобиль установлен на ровную поверхность, зафиксирован домкратами и подставками. Проверка комплекта шкворней на совместимость с вашей моделью УАЗа обязательна – различаются по размеру и типу посадки.

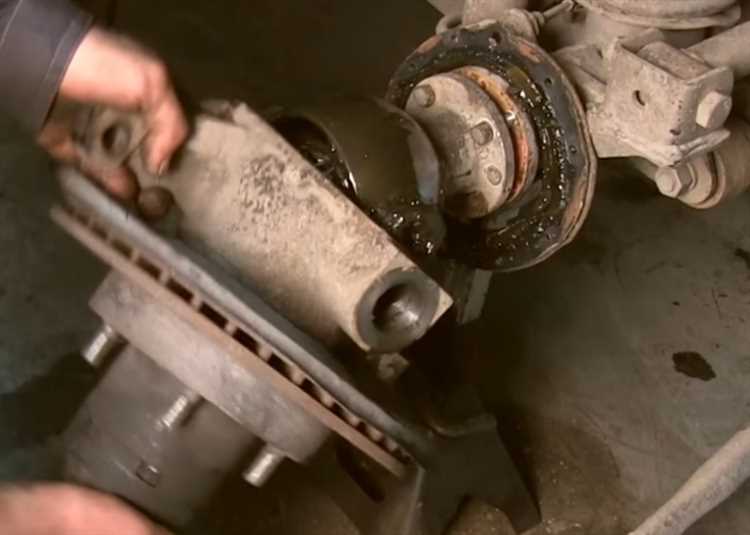

Подготовка автомобиля к демонтажу шкворней

Перед началом демонтажа шкворней на УАЗ необходимо обеспечить стабильную и безопасную рабочую среду. Ошибки на этом этапе могут привести к заклиниванию узлов или повреждению деталей переднего моста.

• Установить автомобиль на ровную бетонную или асфальтированную площадку.
• Выключить зажигание, поставить автомобиль на передачу и затянуть ручной тормоз.
• Под передние колёса установить упоры (башмаки), заднюю часть автомобиля зафиксировать противооткатными средствами.

Далее необходимо разгрузить переднюю ось для безопасного доступа к шкворневым узлам.

1. Поднять перед автомобиля с помощью домкрата, устанавливая его под мост, ближе к шкворневому узлу, но не под сам кулак поворотного механизма.
2. Подставить прочные опоры под мост с обеих сторон. Убедиться, что автомобиль устойчив и не опирается на подвеску.
3. Снять передние колёса для полного доступа к поворотному кулаку и верхней/нижней крышке шкворней.

Очистка рабочей зоны позволяет избежать попадания загрязнений внутрь узлов.

• С помощью металлической щётки и очистителя удалить грязь и старую смазку с поворотного кулака, крепёжных болтов и корпуса моста.
• Проверить состояние резьбовых соединений. При наличии следов коррозии использовать проникающую смазку заранее, минимум за 30 минут до демонтажа.

Завершающим этапом подготовки является организация инструментов:

• Набор головок и трещотка с удлинителем (для болтов крышек и креплений).
• Выколотка и молоток для выбивания шкворней после снятия креплений.
• Съёмник (по возможности) – облегчает демонтаж, особенно при прикипевших деталях.

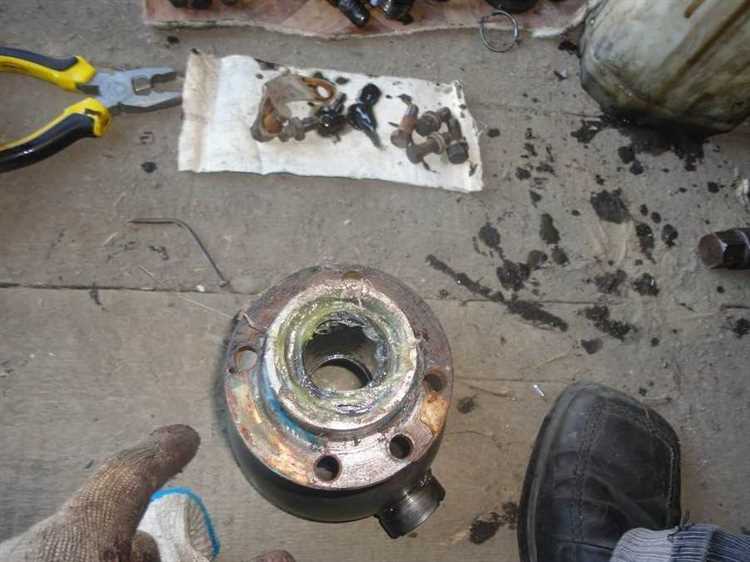

Пошаговый демонтаж старых шкворней с переднего моста

Установите автомобиль на ровную площадку, поддомкратьте переднюю часть и зафиксируйте раму на надёжных опорах. Снимите передние колёса, чтобы обеспечить доступ к поворотным кулакам.

Демонтируйте ступицу: открутите колесные гайки, снимите тормозной барабан или суппорт, а затем выньте ступицу, предварительно открутив стопорные гайки и шайбы. Осмотрите подшипники – при необходимости замените.

Снимите поворотный кулак. Для этого открутите нижние и верхние шкворневые крышки, подденьте их монтажкой и аккуратно снимите, стараясь не повредить посадочные поверхности. Обратите внимание на толщину установочных регулировочных шайб под крышками – сохраните их порядок или сфотографируйте.

Удалите старые шкворни. Прикоревшие элементы выпрессовываются с помощью съёмника или молотка через деревянную проставку. При необходимости примените проникающую смазку. Осмотрите посадочные отверстия в цапфе на наличие выработки и деформации.

Проверьте состояние игольчатых подшипников внутри поворотного кулака. Если имеются следы износа, задиров или разрушения сепаратора – подшипники подлежат замене. Очистите все поверхности от старой смазки и загрязнений, подготовив узел к установке новых шкворней.

Установка новых шкворней с учетом регулировки натяга

Перед установкой новых шкворней на УАЗ важно правильно регулировать натяг, чтобы обеспечить долгосрочную эксплуатацию и избежать преждевременного износа. Натяг шкворней влияет на характеристики работы подвески, в том числе на устойчивость и комфорт вождения.

Для начала подготовьте необходимые инструменты: динамометрический ключ, измерительные приборы для контроля люфта, а также запасные шкворни, гайки и шайбы. Разборку старых шкворней следует проводить аккуратно, чтобы не повредить другие элементы подвески.

После установки новых шкворней необходимо провести регулировку натяга. Это можно сделать с помощью регулировочных гаек. Натяг должен быть таким, чтобы шкворень свободно вращался в посадочном месте, но при этом не имел заметного люфта. Недостаточный натяг приведет к люфту в подвеске, а излишний – к ускоренному износу деталей.

Для точной настройки натяга используется динамометрический ключ, который позволяет контролировать момент затяжки. Оптимальный момент затяжки для шкворней УАЗ составляет около 45-50 Нм. После этого проверьте движение шкворня, чтобы убедиться в отсутствии люфта, но и в том, что вращение не слишком тугое.

Если шкворень не вращается или сопротивление слишком высокое, ослабьте гайку на полоборотa и повторите проверку. Если люфт остается, ослабьте гайку немного больше и снова проверьте. Регулировка должна быть деликатной, так как излишняя затяжка может привести к разрушению подшипников или других элементов.

После того как натяг будет отрегулирован, проведите финальную проверку на всех колесах. Прокачайте тормоза, проверьте амортизаторы и задний мост, чтобы убедиться в стабильности работы всей подвески. На этом этапе рекомендуется провести тест-драйв, чтобы удостовериться в правильности установленных шкворней и их корректной работе в условиях реальной эксплуатации.

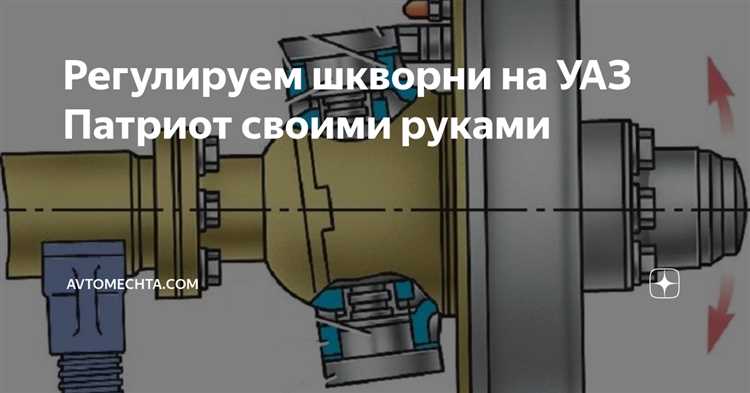

Проверка люфта и вращения кулака после установки шкворней

После установки шкворней на УАЗ необходимо проверить люфт и вращение кулака, чтобы убедиться в правильности сборки и исключить возможные дефекты. Для этого выполните несколько важных шагов:

1. Проверка люфта: Поднимите переднюю часть автомобиля и убедитесь, что колесо свободно вращается. Положите одну руку на кулак, а другой попробуйте перемещать колесо в горизонтальной плоскости. Если ощущается люфт, проверьте, правильно ли затянуты шкворни, и нет ли износа или повреждений в местах крепления.

2. Проверка вращения: Поверните колесо вручную, наблюдая за вращением кулака. Оно должно быть плавным, без заеданий и посторонних звуков. Если вращение прерывается или есть ощутимые препятствия, стоит проверить все соединения и убедиться в точности установки шкворней и направляющих деталей.

3. Проверка усилия на вращение: Используйте динамометрический ключ, чтобы оценить усилие, необходимое для вращения кулака. Это значение должно соответствовать заводским рекомендациям. Слишком низкое или высокое усилие может свидетельствовать о неправильной установке или повреждении элементов.

4. Подтяжка шкворней: После выполнения всех проверок важно еще раз убедиться в правильности затяжки шкворней. Они должны быть затянуты с нужным усилием, чтобы избежать люфта и обеспечить безопасность в процессе эксплуатации.

5. Конечная проверка: После того как все проверки выполнены, прокачайте подвеску автомобиля, чтобы убедиться, что она не вызывает дополнительного люфта или неправильного вращения. При необходимости повторите все этапы проверки.

Такая комплексная проверка поможет избежать проблем в будущем и обеспечит надежную работу подвески и рулевого управления УАЗа.

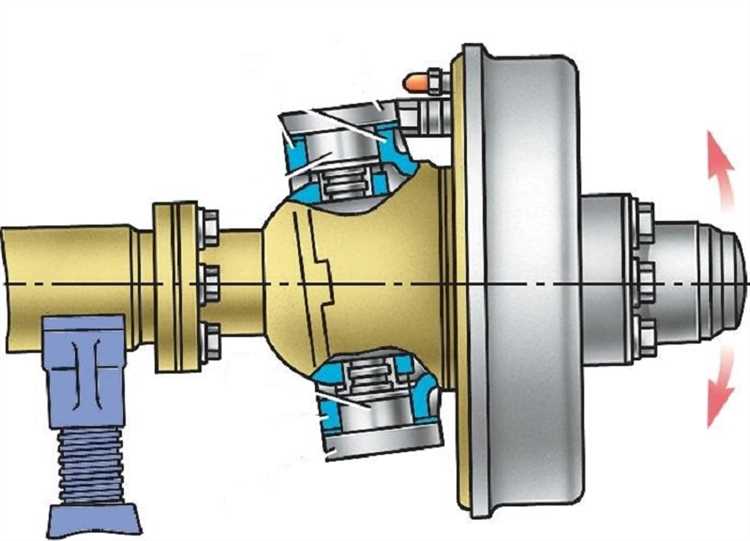

Типичные ошибки при замене шкворней и способы их избежать

Одна из распространённых ошибок при замене шкворней на УАЗе – неправильная установка пыльников и прокладок. Это может привести к попаданию грязи и воды, что ускорит износ новых шкворней. Чтобы избежать этого, нужно внимательно проверять состояние пыльников и устанавливать их в соответствии с рекомендациями производителя. Прокладки должны быть правильно расположены, чтобы предотвратить утечку смазки и загрязнение подшипников.

Ошибка в выборе смазки – частая причина быстрого износа шкворней. Использование неподходящей смазки или её недостаток может привести к перегреву и износу подшипников. Для УАЗа рекомендуется использовать смазки, специально предназначенные для высоконагруженных узлов подвески, чтобы обеспечить должную защиту от влаги и пыли.

Неправильная регулировка натяжения шкворней – ещё одна ошибка, которую можно легко избежать. Если шкворни слишком туго затянуты, это приведёт к повышенному износу и перегреву, а слишком слабая затяжка приведёт к люфтам и возможным повреждениям. Правильная затяжка – это баланс между жесткостью и подвижностью. Необходимо использовать динамометрический ключ для точной регулировки.

Неочищенные или поврежденные посадочные места для шкворней – ещё одна распространённая ошибка. Часто мастера недооценят важность тщательной очистки этих мест от грязи, ржавчины и старой смазки. Это может повлиять на точность установки шкворней и привести к их быстрому износу. Перед установкой следует тщательно очистить все посадочные поверхности, а также проверить их на наличие дефектов.

Неверная установка наружных или внутренних втулок может вызвать дисбаланс и привести к преждевременному износу шкворней. Втулки должны быть установлены в точном соответствии с технологией, и их не стоит подвергать деформации или повреждениям во время монтажа.

Пренебрежение проверкой состояния осевых шайб и гаек также может привести к неисправности. Эти элементы должны быть проверены на наличие износа и повреждений перед сборкой, поскольку они играют ключевую роль в фиксации шкворней. Если хотя бы один из них повреждён или изношен, его следует заменить на новый.

Вопрос-ответ:

Как понять, что шкворни на УАЗ нужно заменить?

Если при вождении вашего УАЗа вы заметили, что рулевое управление стало слишком «болтаться» или есть посторонние звуки при поворотах, это может быть признаком износа шкворней. Также стоит обратить внимание на увеличившуюся игру в колесах или изменения в устойчивости автомобиля, особенно при движении на неровной дороге. В случае таких признаков, необходимо проверить состояние шкворней и, если износ очевиден, провести замену.

Какие инструменты понадобятся для замены шкворней на УАЗ?

Для замены шкворней на УАЗ вам потребуется стандартный набор инструментов: ключи и головки для снятия гаек, домкрат для подъема автомобиля, специальные фиксаторы для шкворней, а также молоток для снятия старых элементов. Также может понадобиться съемник для втулок и смазка для установки новых компонентов. Убедитесь, что у вас есть все необходимые инструменты перед началом работы, чтобы не возникло непредвиденных задержек.

Как правильно снять старые шкворни с УАЗа?

Для снятия старых шкворней начните с подъема передней части автомобиля с помощью домкрата и фиксации его на подставках. Затем открутите гайки, фиксирующие шкворни, и аккуратно используйте молоток, чтобы выбить старые детали. Важно следить, чтобы не повредить другие элементы подвески. Если шкворни сильно застряли, используйте съемник или аккуратно постучите по ним, чтобы ослабить их крепление.

Какой периодичностью нужно менять шкворни на УАЗ?

Периодичность замены шкворней зависит от интенсивности эксплуатации автомобиля, качества дорог и условий вождения. Обычно шкворни на УАЗ нужно менять каждые 50-70 тысяч километров пробега, но это ориентировочные данные. Рекомендуется проверять их состояние при каждом ТО, а если вы замечаете признаки износа раньше (например, ухудшение управляемости или появление стуков), замену следует провести незамедлительно.

Можно ли заменить шкворни на УАЗ без помощи специалистов?

Да, замену шкворней на УАЗ вполне можно выполнить своими руками, если у вас есть опыт работы с автомобилями и необходимые инструменты. Важно быть внимательным и аккуратным, чтобы не повредить другие элементы подвески. Процесс требует некоторого навыка и терпения, но с пошаговой инструкцией можно справиться без особых проблем. Если же вы не уверены в своих силах, лучше обратиться к специалистам.

Как правильно подготовить УАЗ к замене шкворней своими руками?

Перед тем как приступать к замене шкворней на УАЗ, необходимо обеспечить безопасность работы. Поднимите переднюю часть автомобиля с помощью домкрата, установите подставки для надежной фиксации. Обязательно убедитесь, что колеса сняты. Затем осмотрите место, где будут происходить работы, и подготовьте инструменты: головки, ключи, съемники и смазку. Перед началом важно запомнить последовательность снятия и установки компонентов, чтобы избежать ошибок при сборке.

Какие могут возникнуть трудности при замене шкворней на УАЗ и как их преодолеть?

Одной из основных трудностей является коррозия соединений, особенно на старых моделях. Из-за ржавчины могут возникать проблемы при снятии шкворней, так как они могут застрять в втулках. Для решения этой проблемы можно использовать проникающие масла или специальные смазки, оставив их на несколько часов перед попыткой снятия. Также стоит быть готовым к трудностям при разборке подвески, так как некоторые детали могут быть сильно затянуты. В таких случаях следует применять рычаги для увеличения усилия или использовать пневматические инструменты.
