Как поменять свечи на уаз патриот 409 двигатель

Двигатель ЗМЗ-409 устанавливается на УАЗ Патриот с 2005 года. Конструкция предусматривает восемь клапанов и распределённый впрыск топлива. Заводом рекомендованы свечи зажигания с калильным числом 17–20, резьбой М14×1,25, длиной резьбовой части 19 мм и шестигранником на 16 мм.

Для модели с катушками зажигания на каждый цилиндр подходят изделия с маркировкой A17DVRM или BOSCH FR7DC+. Зазор между электродами должен составлять 1,0–1,1 мм. Превышение этого значения приводит к перебоям в зажигании, падению мощности и увеличению расхода топлива.

Рекомендуемый интервал замены – каждые 20 000 км пробега. При использовании низкокачественного топлива или эксплуатации в условиях повышенной запылённости целесообразно проверять состояние свечей через 10 000 км. Обугливание, чрезмерный нагар или следы пробоя изолятора – повод для немедленной замены.

Работа по замене не требует демонтажа впускного коллектора. Достаточно снять декоративную крышку двигателя и отсоединить разъёмы катушек зажигания. Для выкручивания используется свечной ключ на 16 мм с удлинителем. Затяжка новых свечей выполняется с усилием 25–30 Н·м.

Как определить необходимость замены свечей на УАЗ Патриот 409

Проверять состояние свечей следует каждые 10 000 км пробега, независимо от рекомендованных интервалов замены. Выкручивая их, оценивают цвет изолятора и электродов. Светло-коричневый налёт – признак нормальной работы. Чёрный бархатистый нагар указывает на переобогащённую смесь или слабую искру. Белый налёт свидетельствует о перегреве камеры сгорания или бедной смеси.

Электроды проверяют на износ и расстояние между ними. Для ЗМЗ-409 зазор должен быть в пределах 1,0–1,1 мм. Если он увеличен, возрастает нагрузка на катушки зажигания и возможно пропадание искры. Измерение проводят круглым щупом. Наличие трещин на керамике или эрозии электродов требует немедленной замены свечи.

При нестабильной работе двигателя и отсутствии ошибок по системе зажигания на диагностике рекомендуется заменить комплект свечей, даже если пробег не превышает нормативный срок. Это минимальный способ исключить неисправность без разбора узлов.

Выбор подходящих свечей зажигания для двигателя 409

Для бензинового двигателя ЗМЗ-409, устанавливаемого на УАЗ Патриот, важен правильный подбор свечей зажигания с учётом типа топлива, условий эксплуатации и конструкции мотора. Завод-изготовитель рекомендует использовать свечи с калильным числом 17–20 по отечественной классификации (аналог 6–7 по международной системе NGK). Это обеспечивает стабильное искрообразование и предотвращает перегрев в камере сгорания.

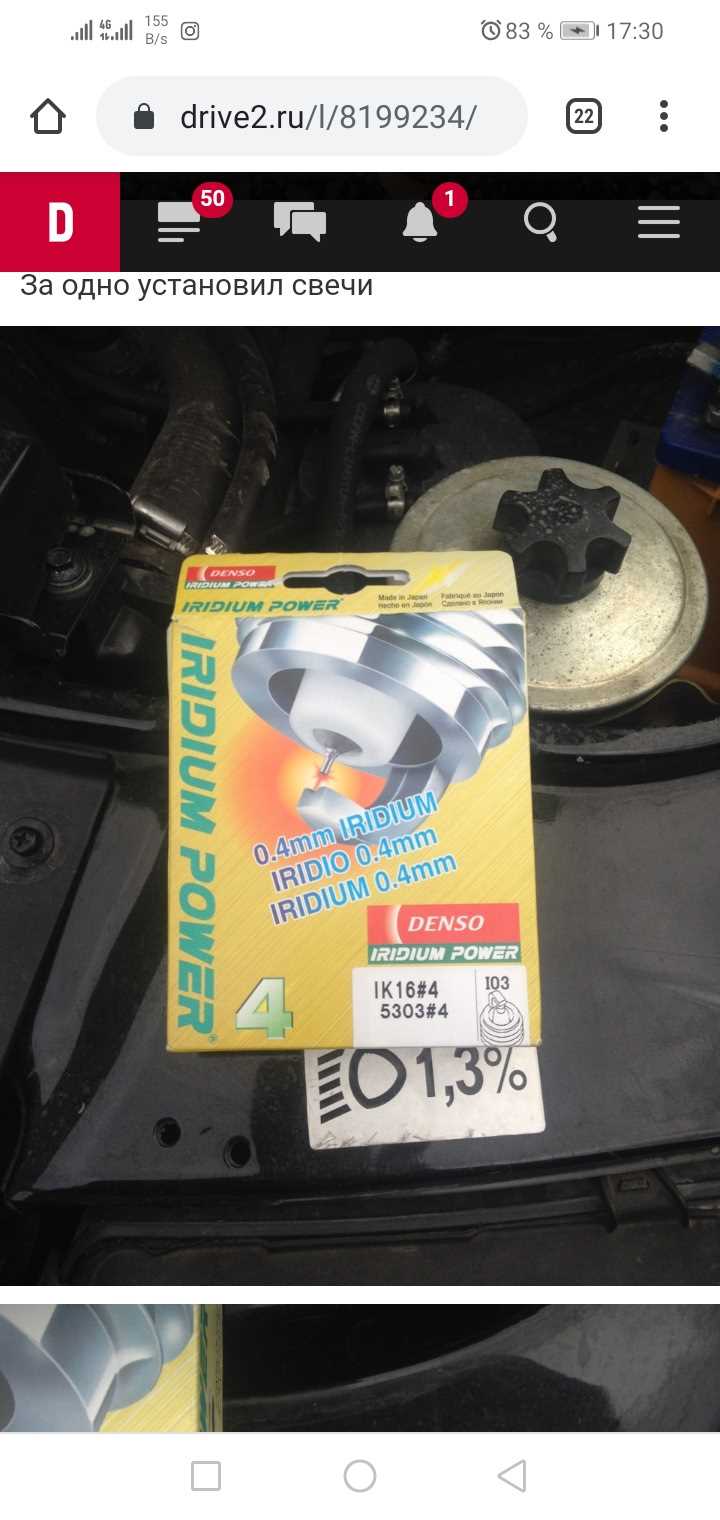

Резьба должна быть М14×1,25 с длиной рабочей части 19 мм. Шестигранник – на 16 мм. Зазор между электродами устанавливается в пределах 1,0–1,1 мм. Для инжекторных версий 409-го двигателя предпочтительнее использовать иридиевые или платиновые свечи. Они дают более стабильную искру, устойчивы к высоким температурам и выдерживают до 60 000 км пробега без потери рабочих характеристик.

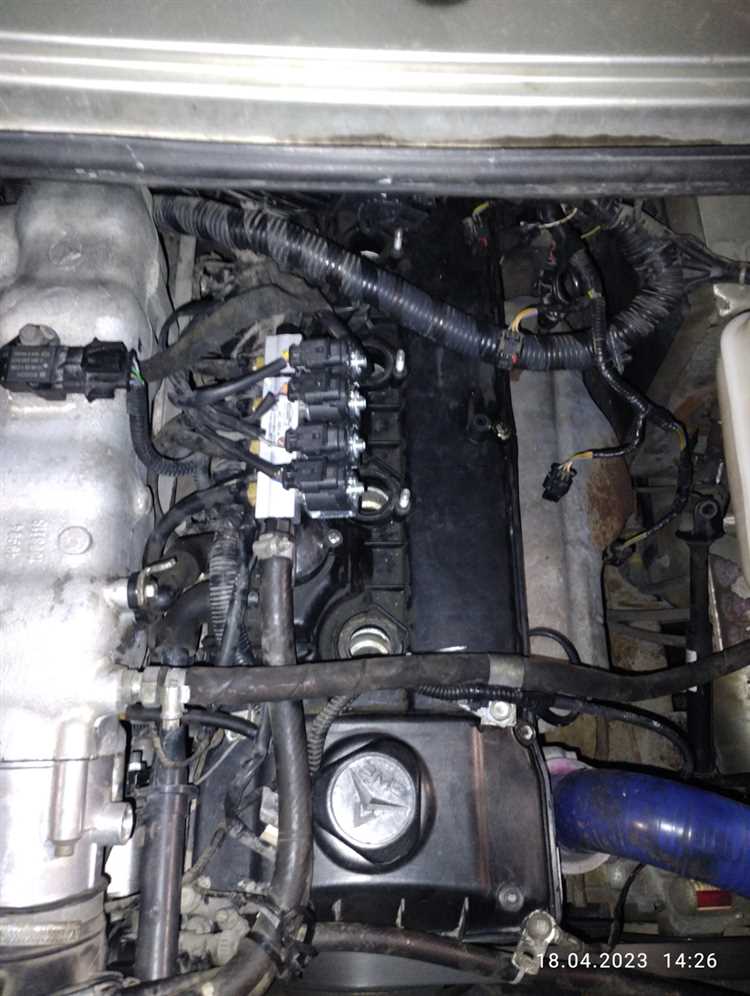

При выборе учитывают степень форсировки двигателя и наличие газобаллонного оборудования. На моторах, работающих на пропан-бутане, рекомендуется уменьшить зазор до 0,8–0,9 мм и использовать свечи с повышенной термостойкостью. Оптимальные модели: NGK BPR6EIX, Denso IK20, Bosch FR7DC+.

Запрещено устанавливать свечи с короткой резьбой или другим калильным числом – это приводит к детонации и перегреву. При эксплуатации в условиях низких температур предпочтительнее выбирать свечи с улучшенными пусковыми свойствами и антикоррозийным покрытием на корпусе.

Перед установкой проверяют зазор щупом, корректируют при необходимости и наносят термостойкую смазку на резьбу. Затягивать свечу следует динамометрическим ключом с усилием 25–30 Н·м во избежание повреждения головки блока цилиндров.

Необходимые инструменты и материалы для замены свечей

Для работы с двигателем ЗМЗ-409 на УАЗ Патриот потребуется строго определённый набор инструментов и расходников. Использование неподходящего инструмента может повредить резьбу в головке блока цилиндров или саму свечу.

• Свечной ключ на 16 мм с длиной от 250 мм. Желательно с шарниром или карданным переходником для удобства доступа к свечам в тесном пространстве моторного отсека.
• Удлинитель для свечного ключа длиной 100–150 мм. Без него выкрутить свечи из глубоких колодцев будет невозможно.
• Динамометрический ключ с диапазоном 10–40 Н·м. Затяжка свечей «на глаз» недопустима из-за риска срыва резьбы или недожатия.
• Новые свечи зажигания, рекомендованные заводом-изготовителем: например, А17ДВРМ, NGK BPR6ES или их аналоги с калильным числом 17–20.
• Медная или графитовая смазка для резьбовой части свечи. Предотвращает прикипание и упрощает последующую замену.
• Сжатый воздух или баллон со сжатым газом для продувки свечных колодцев перед выкручиванием, чтобы избежать попадания грязи в цилиндры.
• Щуп для проверки и регулировки межэлектродного зазора. Для ЗМЗ-409 рекомендуемый зазор – 1,0 мм.

Перед началом работ мотор должен быть полностью остывшим, чтобы исключить риск повреждения резьбы в головке блока при выкручивании свечей.

Порядок доступа к свечам зажигания на двигателе 409

Для замены свечей зажигания на двигателе ЗМЗ-409 необходимо последовательно выполнить следующие действия:

1. Отсоединить клемму «минус» аккумулятора для исключения случайного замыкания при работе с системой зажигания.
2. Снять декоративную пластиковую крышку двигателя, предварительно выкрутив крепёжные винты.
3. Ослабить хомуты и снять впускной патрубок воздушного фильтра, обеспечив доступ к катушкам зажигания.
4. Отсоединить разъёмы питания от каждой катушки зажигания. Для этого нажать на фиксатор и аккуратно вытащить колодку.
5. Выкрутить крепёжные болты катушек зажигания ключом на 8.
6. Извлечь катушки из свечных колодцев, стараясь не повредить уплотнительные кольца.

После демонтажа катушек открывается доступ к свечам зажигания. Для их выкручивания потребуется свечной ключ на 16 с удлинителем. Работу лучше проводить на холодном двигателе, чтобы избежать повреждения резьбы в головке блока цилиндров.

Пошаговая инструкция по замене свечей на УАЗ Патриот 409

Перед началом работы потребуется свечной ключ на 21 мм, удлинитель, вороток, компрессор или кисть для очистки свечных колодцев, а также новые свечи, соответствующие рекомендациям производителя – например, А17ДВРМ или NGK BPR6ES.

Работы выполняются на остывшем двигателе.

1. Снимите декоративную пластиковую крышку.

Крепится на четырех гайках. Используйте головку на 10 мм. Аккуратно снимите крышку, чтобы не повредить направляющие втулки.

2. Отсоедините высоковольтные провода.

Каждую клемму снимайте, удерживая за наконечник, чтобы не повредить провод. При необходимости пометьте их маркером, чтобы не перепутать порядок подключения.

3. Очистите свечные колодцы.

Перед выкручиванием удалите грязь и пыль из колодцев компрессором или кистью. Это предотвратит попадание мусора в цилиндры.

4. Выкрутите старые свечи.

Используйте свечной ключ с удлинителем. Выкручивайте свечу аккуратно, без перекосов, чтобы не повредить резьбу в головке блока цилиндров.

5. Проверьте состояние старых свечей.

Оцените нагар, зазоры и общее состояние. Сильный нагар, масляные следы или оплавленный электрод указывают на проблемы в работе двигателя.

6. Отрегулируйте зазор на новых свечах.

Заводской зазор не всегда соответствует норме. Для двигателя ЗМЗ-409 оптимальный зазор – 1,0 мм. Проверьте круглым щупом и при необходимости подкорректируйте.

7. Установите новые свечи.

Закручивайте от руки до упора, затем доверните ключом на 1/2 оборота. Не допускайте перетяга – резьба в алюминиевой головке легко повреждается.

8. Установите высоковольтные провода.

Подключайте их в соответствии с порядком работы цилиндров: 1-2-4-3. Надежно зафиксируйте наконечники на свечах.

9. Верните на место декоративную крышку.

Установите крышку, затяните гайки крепления.

10. Проверьте работу двигателя.

Запустите мотор, убедитесь в ровной работе на холостом ходу. Отсутствие пропусков воспламенения и стабильные обороты указывают на правильную установку.

Проверка состояния старых свечей и расшифровка нагара

Перед заменой свечей зажигания на УАЗ Патриот с двигателем 409 важно тщательно осмотреть старые свечи и проанализировать нагар, который на них накопился. Это поможет выявить возможные проблемы в работе двигателя и понять, нужно ли проводить дополнительные регулировки или замену других элементов.

Основные типы нагара, которые могут появляться на свечах, следующие:

Белый нагар свидетельствует о перегреве свечи. Это может быть связано с использованием некачественного топлива или неправильной регулировкой зазора между электродами. Также белый нагар может указывать на слишком высокую температуру работы двигателя, что требует внимания к системе охлаждения.

Черный нагар появляется, если смесь топлива и воздуха слишком богатая. В этом случае двигатель может работать с избыточным количеством топлива, что приведет к повышенному расходу и плохой экономичности. Возможно, потребуется проверить систему подачи топлива, датчики, или систему впрыска.

Коричневый нагар на свечах является нормой при стандартной эксплуатации. Он показывает, что топливная смесь сбалансирована, и двигатель работает в пределах оптимальной температуры.

Масляный нагар указывает на проникновение масла в камеру сгорания. Это может быть связано с износом колпачков клапанов или поршневых колец. В этом случае необходимо провести диагностику и, возможно, замену уплотнительных элементов.

Если на свечах обнаружен нагар другого цвета или вида, это может быть признаком нестабильной работы двигателя, и стоит провести дополнительную диагностику. Также следует проверять на наличие трещин, износа электродов и других механических повреждений, что может повлиять на работу системы зажигания.

Ошибки при замене свечей и их последствия для двигателя 409

Ошибки в установке свечей, такие как использование неподходящего инструмента или перекос свечи при установке, также могут вызвать проблемы. Перекос ведет к повреждению резьбы и нарушению герметичности, что в свою очередь может привести к пропускам зажигания, увеличенному расходу топлива и снижению мощности двигателя. Важно соблюдать точность при установке, чтобы свеча сидела ровно и прочно.

Некорректный выбор свечей зажигания также может повлиять на работу двигателя. Свечи с неподходящими характеристиками могут привести к нестабильной работе двигателя, повышенному износу и перегреву. Например, использование свечей с неподходящим тепловым диапазоном может вызвать преждевременный износ электрода или его обгорание.

Необходимость правильной очистки контактов свечей от загрязнений также нельзя игнорировать. Накопившаяся грязь или следы масла могут привести к плохому контакту и пропускам искры. Это, в свою очередь, приведет к затруднённому запуску и нестабильной работе двигателя на холостом ходу.

Наконец, необходимо помнить о правильной регулировке зазора между электродами свечи. Зазор, который слишком велик или мал, также нарушает процесс зажигания, что приводит к увеличению выбросов и снижению мощности. Следует использовать щуп для точной настройки зазора, соблюдая рекомендации производителя.

Вопрос-ответ:

Когда нужно менять свечи зажигания на УАЗ Патриот с двигателем 409?

Свечи зажигания на УАЗ Патриот с двигателем 409 рекомендуется менять каждые 30 000 км пробега. Однако, если автомобиль использует некачественное топливо или наблюдаются проблемы с запуском двигателя, может потребоваться более частая замена.

Как понять, что свечи зажигания нуждаются в замене?

Признаки, что свечи зажигания требуют замены, включают: трудности при запуске двигателя, повышенный расход топлива, нестабильную работу двигателя на холостом ходу или его дерганье при ускорении. Также может быть заметен белый или черный дым из выхлопной трубы.

Как заменить свечи зажигания на УАЗ Патриот с двигателем 409?

Для замены свечей зажигания нужно: 1) открутить крышку капота и демонтировать защитные элементы (если они есть); 2) отсоединить провод от свечи; 3) использовать специальный ключ для выкручивания свечи; 4) установить новую свечу, предварительно проверив её зазор; 5) повторить процесс для каждой свечи. Важно следить за моментом затяжки свечей, чтобы не повредить резьбу.

Какие свечи зажигания лучше выбрать для УАЗ Патриот с двигателем 409?

Для УАЗ Патриот с двигателем 409 рекомендуется использовать свечи зажигания, соответствующие стандарту, указанному в руководстве по эксплуатации. Наиболее часто используются свечи NGK или Bosch, которые обеспечивают стабильную работу двигателя и хорошую искрообразующую способность. Важно выбрать свечи с правильным зазором и термическим диапазоном для вашего климата.

Какие могут быть последствия для двигателя, если не менять свечи зажигания вовремя?

Если вовремя не поменять свечи зажигания, это может привести к неэффективному сгоранию топлива, что в свою очередь повышает расход топлива и снижает мощность двигателя. В некоторых случаях это может вызвать повреждения катушек зажигания или других компонентов системы, что приведет к дополнительным затратам на ремонт.

Как часто нужно менять свечи зажигания на УАЗ Патриот с двигателем 409?

Свечи зажигания на УАЗ Патриот с двигателем 409 обычно меняются каждые 30-40 тысяч километров пробега. Однако это может зависеть от условий эксплуатации автомобиля. Если автомобиль часто используется в тяжелых условиях (например, в пробках или на бездорожье), интервал замены может быть сокращен. Важно следить за состоянием свечей и менять их вовремя, чтобы избежать проблем с двигателем.
