Гидроусилитель руля (ГУР) от ГАЗ-3110 – один из самых популярных вариантов для установки на УАЗ благодаря доступности комплектующих и надежной конструкции. Этот способ позволяет значительно снизить усилие на рулевом колесе, особенно при движении по бездорожью или с прицепом.
Наиболее подходящий комплект – насос ГУР ZF от Волги, рулевая сошка и кронштейны от ГАЗ-3110. Также потребуется шкив коленвала под ремень ГУР, ремень соответствующей длины (чаще всего – 10×950 мм), бачок с обраткой и набор шлангов высокого давления. Все соединения рекомендуется выполнять с использованием армированных рукавов и обжимных фитингов – они выдерживают рабочее давление до 120 бар.
Перед установкой необходимо убедиться в исправности рулевого механизма УАЗа и отсутствии люфтов. Крепление насоса лучше всего организовать через изготовление индивидуального кронштейна под ваш конкретный двигатель – например, ЗМЗ-409 или УМЗ-421. На двигателях с инжектором важно обеспечить достаточный зазор между насосом и впускным коллектором.
Основная сложность – выравнивание шкивов. Несовпадение ременных дорожек приведет к ускоренному износу ремня и нагрузке на насос. Для корректировки можно использовать шайбы или заменить один из шкивов. После установки и заливки жидкости типа Dexron III необходимо выгнать воздух из системы, проворачивая руль с остановленным двигателем, затем с работающим – до исчезновения пузырей в бачке.
Проверка герметичности всех соединений под давлением – обязательный этап. При корректной установке руль становится мягким, управление – точным, а нагрузка на руки – минимальной даже на тяжелом УАЗе с 33-дюймовыми колесами.
Подбор совместимых моделей гур и рулевого механизма
Наиболее часто для установки на УАЗ используют гидроусилители рулевого управления (ГУР) от ГАЗ-3110, ГАЗ-3302 и ГАЗ-66. Оптимальной считается модель от Волги ГАЗ-3110 с двигателем ЗМЗ-406 – её насос и рулевой редуктор хорошо подходят по габаритам и усилиям. ГУР от ГАЗ-3302 имеет аналогичную компоновку, но требует переделки кронштейна и шкива из-за иной геометрии крепления.
Для УАЗ-3151 и аналогичных моделей с передней рессорной подвеской рулевой редуктор от ГАЗ-66 может быть предпочтительнее, так как он рассчитан на более высокую нагрузку, однако требует переварки креплений и точной установки соосности. При этом использование карданов рулевого управления от ГАЗели облегчает сопряжение вала рулевого колеса с редуктором Волги.
К насосам наилучшим образом подходит вариант ZF типа 8098, устанавливавшийся на поздние версии Волги. Он обеспечивает достаточное давление (до 90–100 бар) и производительность для тяжёлого передка УАЗа, особенно при использовании внедорожной резины. Насос монтируется с использованием шкива с двумя ручьями и кронштейна от ГАЗ-3110, доработанного под блок УАЗовского мотора.
Рулевой механизм желательно подбирать с учётом передаточного числа. У редуктора ГАЗ-3110 оно составляет 16:1, что обеспечивает приемлемую чувствительность рулевого управления при сохранении усилия в пределах нормы. Использование редуктора с большим числом (например, от ГАЗ-66 с передаточным числом около 21:1) целесообразно при эксплуатации на тяжёлом бездорожье или с прицепом.
Не рекомендуется устанавливать ГУР от легковых иномарок: их производительность, геометрия и давление часто не соответствуют требованиям УАЗа. Кроме того, наличие отечественных комплектующих упрощает дальнейшее обслуживание и ремонт.
Необходимые инструменты и комплектующие для установки
Для монтажа насоса ГУР понадобится набор прокладок и уплотнительных колец. Прокладки для насосов и соединительных трубок должны быть качественными, предпочтительно из материалов, устойчивых к высоким температурам и механическим повреждениям. Обязательно проверяйте соответствие размеров прокладок стандартам, подходящим для ГУР Волги и УАЗа. Уплотнительные кольца также должны быть в комплекте с насосом для предотвращения утечек жидкости.
Для подключения шлангов понадобится комплект гидравлических шлангов и трубок, соответствующих диаметру выходов на насосе и рулевой рейке. Профессиональные шланги с армированием обеспечат надежное соединение, а хомуты с регулировкой диаметра позволят легко установить шланги без протечек.
При монтаже системы также потребуется жидкость для ГУР. Рекомендуется использовать жидкости, соответствующие стандартам для Волги или универсальные жидкости для гидравлических систем, предназначенные для автомобилей с подобными характеристиками.
Немаловажной деталью является кронштейн для крепления насоса. Он должен быть точно подобран для установки на ваш УАЗ, чтобы избежать необходимости в доработке кузова. В некоторых случаях придется изготовить кронштейн вручную или заказать у специалистов.
Кроме того, подготовьте набор инструментов для регулировки натяжения ремня. Для этого понадобится вороток и натяжитель ремня с возможностью точной настройки. Пластиковая лента или маркер помогут точно выставить натяжение ремня на необходимое значение.
Подготовьте также необходимые расходники – например, жидкости для очистки и смазки, а также защитные элементы для рук, чтобы избежать травм во время работы.
Доработка кронштейнов крепления гур под моторный отсек УАЗа
Для установки гидроусилителя руля (ГУР) от Волги на УАЗ потребуется изменить кронштейны крепления, так как стандартное место крепления насосного агрегата на УАЗе отличается по конструктивным особенностям. Модификация кронштейнов поможет правильно установить насос и обеспечить необходимую жесткость и устойчивость конструкции.
Первым шагом будет снятие старых кронштейнов с моторного отсека УАЗа. Для этого необходимо открутить болты и удалить элементы крепления, которые будут заменены новыми. Важно учесть, что места для крепления на раме и моторе могут требовать корректировки – зачастую потребуется высверлить дополнительные отверстия.
После этого следует изготовить новые кронштейны. Они должны точно повторять форму оригинальных креплений от Волги, но с учетом особенностей установки на УАЗ. Для этого лучше всего использовать стальной уголок толщиной 4-5 мм. Важно обеспечить правильный угол наклона насоса и его положение относительно других узлов двигателя. Кронштейны должны быть расположены так, чтобы не препятствовать движению других элементов, таких как ремни или трубопровод гидравлики.
Одним из ключевых моментов является выбор крепежных болтов. Лучше использовать болты с повышенной прочностью, например, из стали марки 8.8, чтобы гарантировать надежность крепления под воздействием вибраций и нагрузок, возникающих при эксплуатации автомобиля. Для дополнительной надежности можно использовать шайбы и фланцевые гайки, которые обеспечат равномерное распределение нагрузки.
После того как новые кронштейны будут установлены, важно проверить их на прочность. Прикрутите элементы на место и тщательно осмотрите крепежи, чтобы исключить возможность ослабления в процессе эксплуатации. При необходимости произведите корректировку расположения насоса или его угла наклона, чтобы обеспечить оптимальную работу всей гидравлической системы.

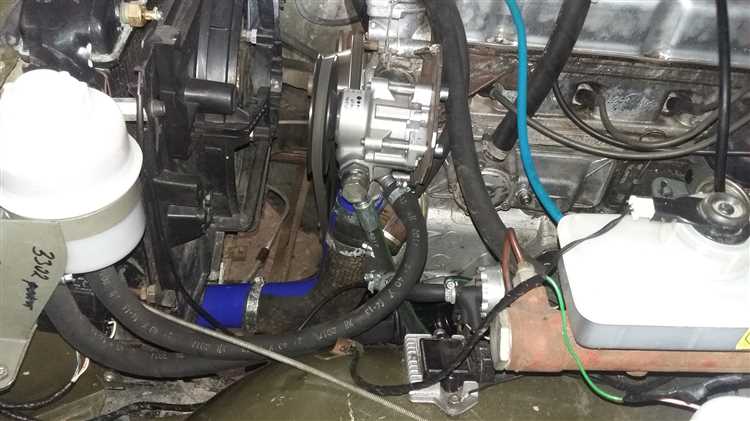

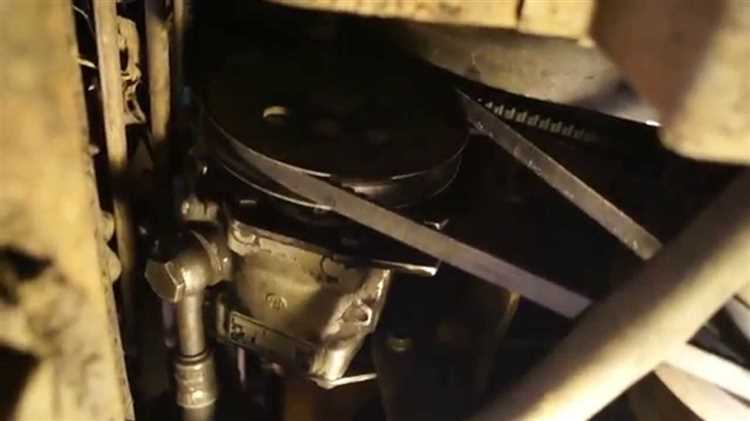

Установка насосной части гур и ее соединение с двигателем
Основные шаги установки насосной части ГУР:
- Подготовка насосной части ГУР. Насос от Волги должен быть проверен на наличие повреждений, а также должны быть заменены все изношенные детали, такие как уплотнительные кольца и шланги.
- Выбор места для установки насоса. Насос ГУР от Волги устанавливается на кронштейн, который крепится к двигателю УАЗ. Убедитесь, что выбранное место не мешает движению шлангов и других важных компонентов двигателя.
- Закрепление насоса. Используйте крепежи, предусмотренные для установки насоса на кронштейн. Обратите внимание на правильное размещение насоса, чтобы избежать лишних нагрузок на соединения.
После установки насоса следует подключить его к двигателю:
- Подключение шкива насоса. Шкив насоса ГУР должен быть установлен на вал двигателя УАЗ. При этом важно, чтобы шкив был правильно совмещен с ремнем привода и не создавал избыточной нагрузки на двигатель.
- Установка ремня. Используйте ремень, подходящий по размеру для вашей модели. Он должен быть натянут так, чтобы обеспечить надежную работу системы без проскальзывания.
- Проверка работы насоса. После установки необходимо провести проверку работы насоса ГУР. Запустите двигатель и убедитесь, что насос не издает лишних звуков и работает без перегрева. Также важно проверить уровень жидкости в системе и отсутствие утечек.
Обратите внимание, что при установке насосной части важно соблюдать точность в измерениях и следить за качеством соединений. Все крепежи должны быть затянуты до рекомендованного момента, чтобы избежать ослабления креплений и появления вибраций в системе.
Монтаж рулевой колонки и сопряжение с гур от Волги
Для установки рулевой колонки с гидроусилителем руля (ГУР) от Волги на УАЗ необходимо провести несколько этапов работы. Важно учесть, что конструкция рулевой колонки Волги отличается от штатной колонки УАЗа, поэтому потребуется адаптация.
Первоначально снимаем штатную рулевую колонку с УАЗа. Для этого отсоединяем ее от рулевой трапеции и демонтируем крепления, фиксирующие колонку к кузову. После этого необходимо установить рулевую колонку от Волги, которая должна быть совместима с местом установки, но при этом требуется проверить длину вала. В некоторых случаях может понадобиться его укорочение или использование промежуточного адаптера.
Крепление колонки Волги может требовать доработки. Обычно для этого применяют усиленные кронштейны, которые привариваются к кузову. Эти кронштейны должны точно соответствовать геометрии установки, чтобы избежать люфта и обеспечить надежную фиксацию.
После установки рулевой колонки следует переходить к подключению гидроусилителя. Для сопряжения с насосом ГУР от Волги потребуется провести несколько изменений в системе трубопроводов. Прежде всего, устанавливаем гидравлические шланги, соединяющие насос с рулевым механизмом. Важно учесть, что на УАЗе могут потребоваться дополнительные переходники для подключения шлангов, так как их диаметры могут отличаться от стандартных Волги.
Также стоит обратить внимание на крепление насоса ГУР. На УАЗе для этого чаще всего используют усиленные монтажные площадки, которые могут потребовать доработки под крепежные отверстия насоса. Прокачка системы гидроусилителя должна быть выполнена по стандартной процедуре – сначала заполняем систему жидкостью и проверяем герметичность всех соединений, затем запускаем двигатель и несколько раз поворачиваем руль до упора для удаления воздуха из системы.
В процессе настройки необходимо проверить угол поворота руля и корректность работы гидроусилителя. Убедитесь, что гидроусилитель работает плавно и без посторонних шумов. При необходимости отрегулируйте давление в системе для достижения оптимального усилия на руле.
Прокладка и подключение гидравлических шлангов и бачка
Первым шагом является выбор шлангов. Используйте армированные гидравлические шланги, выдерживающие давление до 100 атмосфер, что обеспечит надежность и долговечность системы. Для прокладки шлангов предпочтительно выбирать изделия с подходящими соединениями (круглые или с резьбой), соответствующие стандартам для автомобилей Волга и УАЗ. Никакие соединения не должны быть слабее, чем оригинальные компоненты.
Шланги необходимо правильно разместить, избегая перегибов и натяжений, которые могут привести к утечкам или повреждениям. Прокладывайте шланги вдоль рамы, используя крепления для фиксации, чтобы минимизировать вибрации и нагрузку на систему. Убедитесь, что шланги не соприкасаются с острыми частями кузова или двигателем, что может привести к их повреждению.
После прокладки шлангов, нужно подключить их к гидронасосу и рулевой колонке. Для этого используйте соответствующие фитинги и надежно затяните их ключом, чтобы избежать утечек масла. Все соединения должны быть чистыми и не иметь излишков масла, чтобы избежать загрязнений в системе.
Что касается бачка, его необходимо установить в удобном для доступа месте, так чтобы обеспечить возможность контроля уровня жидкости и ее долива. При этом бачок должен быть герметичным, без утечек, и фиксироваться на кузове с помощью креплений. От правильно установленного бачка зависит не только стабильность работы ГУР, но и предотвращение попадания воздуха в систему, что может вызвать ее отказ.
Подключение трубки для подачи жидкости в бачок должно быть выполнено с использованием качественных соединений, чтобы избежать разрывов и протечек. Проверьте все соединения после завершения установки, чтобы убедиться в их герметичности и отсутствии утечек.
Не забудьте после подключения шлангов и бачка прокачать систему, чтобы удалить воздух, а также проверить работу гидроусилителя на разных оборотах двигателя. Это позволит убедиться в правильности подключения и отсутствии неисправностей.
Проверка герметичности и первая прокачка системы гур
После установки ГУР от Волги на УАЗ необходимо тщательно проверить герметичность системы. Для этого подключите все шланги и фитинги, затем заливайте жидкость в бачок гидроусилителя руля. Важно использовать только рекомендованную жидкость, чтобы избежать повреждения компонентов системы.
После заливки жидкости прокачка системы проводится следующим образом: включите двигатель и несколько раз поворачивайте руль от упора до упора, удерживая его в крайних положениях на несколько секунд. Это позволит устранить воздух из системы. Во время прокачки следите за уровнем жидкости в бачке и при необходимости доливайте её, чтобы избежать пустоты в системе.
После нескольких оборотов руля осмотрите все соединения шлангов, насос и трубки на предмет утечек жидкости. Если в системе есть воздух или утечки, это будет видно по пузырькам или мокрым следам на соединениях. В этом случае следует подтянуть соединения и повторить прокачку.
По завершении прокачки системы и устранении утечек, обязательно проведите тест-драйв. Во время движения проверяйте работу руля: он должен быть лёгким, без скрипа и рывков. Если ощущается сопротивление или шумы, возможно, потребуется дополнительная прокачка или проверка насоса.
Вопрос-ответ:
Какую роль играет ГУР (гидроусилитель руля) в процессе установки на УАЗ от Волги?
ГУР помогает облегчить управление автомобилем, особенно на больших скоростях или при парковке. Установка ГУР от Волги на УАЗ позволяет улучшить маневренность машины, сделав рулевое управление менее тяжелым. Это особенно важно для водителей, которые часто сталкиваются с тяжелыми условиями эксплуатации.
Что потребуется для самостоятельной установки ГУР от Волги на УАЗ?
Для установки вам понадобятся следующие компоненты: гидронасос от Волги, рулевая рейка с ГУР, насос крепления, трубопроводы, ремни для привода насоса, а также жидкости для гидроусилителя. Также потребуется набор инструментов для демонтажа старых элементов и установки новых, включая ключи, отвертки, возможно, сварочный аппарат.
Можно ли установить ГУР от Волги на УАЗ без помощи специалистов?
Да, установка возможна, но она требует определенных знаний и навыков работы с автомобилями. Вам нужно будет правильно подключить трубопроводы, закрепить насос и рейку, а также провести испытания системы на герметичность. Если вы не уверены в своих силах, лучше обратиться к опытному механику, чтобы избежать ошибок в установке.
Какие сложности могут возникнуть при установке ГУР от Волги на УАЗ?
Основные сложности при установке ГУР от Волги на УАЗ могут быть связаны с несовпадением креплений и необходимостью переделки трубопроводов. Также стоит учитывать, что потребуется правильно подобрать ремни и насос, соответствующий мощности двигателя вашего автомобиля. Порой могут возникать проблемы с креплением рулевой рейки и совместимостью различных элементов системы.
Какую жидкость следует использовать для системы ГУР при установке на УАЗ?
Для системы ГУР обычно используют специальную жидкость для гидроусилителей руля. Важно использовать только рекомендованную жидкость, чтобы избежать повреждения компонентов системы. Не рекомендуется использовать масла или жидкости, которые не предназначены для ГУР, так как они могут привести к поломке насоса или других частей.
Какие инструменты понадобятся для установки ГУР от Волги на УАЗ?
Для установки гидроусилителя руля (ГУР) от Волги на УАЗ понадобится набор стандартных инструментов, таких как ключи и отвертки, а также более специализированные инструменты, например, головки для снятия болтов и гайки. Также потребуется гидравлический насос, трубки для подачи жидкости, соединительные элементы для крепления насоса, а также шланги для подачи жидкости от бачка к рулевому механизм. Важно иметь специальные уплотнители и прокладки для обеспечения герметичности системы.
Какие сложности могут возникнуть при установке ГУР от Волги на УАЗ?
При установке ГУР от Волги на УАЗ могут возникнуть несколько трудностей. Во-первых, необходимо правильно подобрать крепления для насоса и рулевого механизма, так как конструкции автомобилей могут немного отличаться. Во-вторых, важно обеспечить корректное подключение гидравлических шлангов, чтобы избежать утечек жидкости. Также может потребоваться доработка трубок или шлангов, так как их длина и диаметр могут не совпасть с теми, которые требуются для установки на УАЗ. Помимо этого, следует помнить, что система ГУР требует качественной заливки жидкости и проверки системы на наличие утечек после установки.
