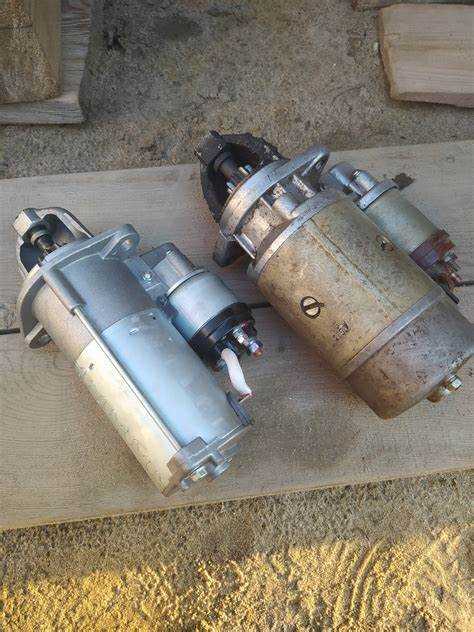

Правильная установка втягивающего реле на стартер УАЗ – ключевая часть в процессе восстановления или замены стартера. Втягивающее реле отвечает за подключение двигателя стартера к аккумулятору и его запуск, обеспечивая надежную работу системы пуска. Установка требует аккуратности, точности и соблюдения технических рекомендаций производителя, чтобы избежать дальнейших проблем с запуском автомобиля.
Шаг 1: Подготовка инструмента и рабочего места – прежде чем приступать к установке, необходимо убедиться в наличии всех необходимых инструментов, таких как ключи, отвертки и, при необходимости, моментный ключ. Также стоит отсоединить аккумулятор, чтобы избежать короткого замыкания и случайных замыканий цепей.
Шаг 2: Демонтаж старого втягивающего реле включает в себя отсоединение проводки и извлечение реле из стартера. Важно помнить, что старые элементы могут быть повреждены, что потребует осторожности при демонтаже. Если втягивающее реле слишком изношено или повреждено, рекомендуется заменить его на новое, подходящее по характеристикам.
Шаг 3: Установка нового втягивающего реле начинается с правильной фиксации реле на стартере. Важно, чтобы оно было установлено строго по оси вала, иначе это может привести к его неправильному функционированию. Обратите внимание на точность соединений проводки, так как неправильная полярность может повлиять на работу устройства.
Шаг 4: Подключение проводки и проверка работоспособности перед тем, как окончательно собрать стартер, важно тщательно подключить все провода. Особое внимание уделите контактам, чтобы избежать окисления или плохого контакта. После подключения проводки проверьте работу втягивающего реле с помощью включения стартера. Он должен срабатывать четко и без задержек.
При правильной установке втягивающего реле стартер УАЗ будет работать надежно и эффективно, обеспечивая бесперебойный запуск автомобиля в любых условиях.
Подготовка инструмента и материалов для замены втягивающего
Перед началом работы важно подготовить все необходимые инструменты и материалы для замены втягивающего реле на стартере УАЗ. Это позволит сократить время выполнения работы и снизить риск возникновения ошибок.
Необходимые инструменты:
1. Гаечные ключи (набор, включающий размеры 10 мм, 13 мм, 17 мм). Подходящие ключи для откручивания болтов крепления стартера.
2. Отвёртки (крестовые и плоские). Используются для снятия и установки контактных клемм втягивающего реле.
3. Трещотка и удлинитель. Эти инструменты понадобятся для удобства работы в ограниченном пространстве под автомобилем.
4. Пробойник или шило. При необходимости для снятия старого реле без повреждений корпуса стартера.
Необходимые материалы:
1. Втягивающее реле. При замене втягивающего реле рекомендуется использовать только оригинальные или качественные аналоги, подходящие по модели стартера УАЗ.
2. Герметик для контактов. Применяется для защиты электрических соединений от коррозии и загрязнений.
3. Контактная смазка. Обеспечивает плавную работу контактов и предотвращает их окисление.
Особенности подготовки:
1. При выборе инструмента учтите ограниченный доступ к крепежным элементам стартера. Используйте ключи с тонким профилем для работы в тесных местах.
2. Для облегчения демонтажа старого реле может потребоваться использование WD-40 или аналогичных смазочных средств для ослабления окисленных соединений.
3. Для работы в условиях плохой видимости рекомендуется использовать налобный фонарь или портативное освещение.
Подготовка инструментов и материалов – это важный этап, который обеспечит успешную и безопасную замену втягивающего реле на стартере УАЗ.

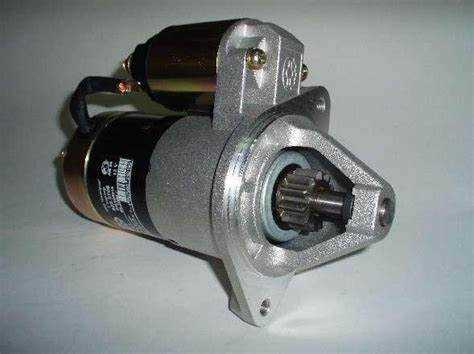

Проверка работоспособности стартерного устройства перед заменой
Контролируется сопротивление обмоток втягивающего. На втягивающем УАЗ сопротивление удерживающей обмотки должно составлять 3–5 Ом, втягивающей – около 0,5–1 Ом. Измерения проводятся мультиметром, отклонения от нормы указывают на межвитковые замыкания или обрывы.
Проверяются силовые контакты внутри реле. При замыкании они должны обеспечивать прохождение тока не менее 100 А без заметного падения напряжения. При наличии сильной просадки напряжения на выходной клемме втягивающего (менее 10 В под нагрузкой) возможен нагар или выработка контактных шайб.
Если втягивающее срабатывает, но стартер не вращается, следует убедиться в исправности щёток, коллектора и отсутствия замыканий в обмотке якоря. Только после исключения всех вышеуказанных факторов имеет смысл переходить к демонтажу втягивающего реле и его замене.
Разборка стартера: как извлечь старое втягивающее
Снимите стартер с двигателя УАЗ, отключив клеммы питания и открутив крепёжные болты. Используйте головку на 13 для откручивания гайки питания втягивающего реле и торцевой ключ на 12 для демонтажа самого стартера.
Поместите стартер на прочную поверхность. Зафиксируйте его в тисках, если есть необходимость исключить смещение корпуса при разборке. В первую очередь открутите два длинных винта, соединяющих корпус втягивающего с корпусом стартера. Используйте отвертку с высоким крутящим моментом, так как винты часто прикипают.
Снимите крышку втягивающего. Под ней находится контактная группа и возвратная пружина. Обратите внимание: при демонтаже возвратная пружина может резко сработать – удерживайте крышку рукой, чтобы избежать повреждений.
Контактную группу отсоединяйте аккуратно, извлекая контактные пластины и провода без усилия. Задержки и заедания указывают на коррозию или пригар – в этом случае примените проникающую смазку и дайте ей подействовать 5–10 минут.
После снятия крышки и разъединения проводов аккуратно извлеките сам электромагнит втягивающего реле. Он может удерживаться на направляющих штифтах или фиксаторах – используйте плоскую отвертку как рычаг, не допуская перекоса.
Проверьте посадочные места и изоляцию проводов. Любые следы обугливания или оплавления – повод заменить не только втягивающее, но и зачистить клеммы, а также проверить состояние обмоток стартера.

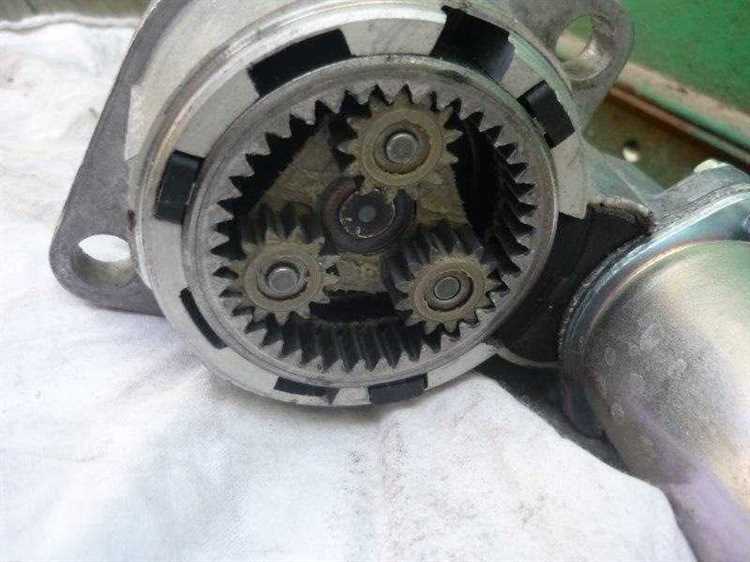

Осмотр и чистка стартерного механизма перед установкой нового втягивающего
Перед установкой нового втягивающего реле на стартер УАЗ необходимо тщательно проверить состояние всех узлов стартера. Особое внимание уделяется состоянию контактных поверхностей, бендикса, якоря и щёткодержателя.
Контакты втягивающего реле осматриваются на наличие следов перегрева, окисления или подгорания. Если на контактных шайбах имеются тёмные пятна или раковины, их следует зачистить мелкозернистой наждачной бумагой (зерно P800–P1000) до появления ровного металлического блеска. При значительном износе – заменить.
Бендикс должен свободно перемещаться по валу и возвращаться в исходное положение без рывков. Любое подклинивание указывает на загрязнение или выработку направляющей втулки. Очистка выполняется карбклинером, без применения смазки – масло собирает пыль и быстро вызывает повторное загрязнение.
Якорь стартера проверяется на износ коллектора и межвитковое замыкание. Коллектор не должен иметь выработки глубже 0,5 мм. Щётки должны быть длиной не менее 8 мм и плотно прилегать к коллектору. Щёткодержатель очищается от пыли и угольной крошки сжатым воздухом или кистью с жёстким ворсом.
Втулки и подшипники проверяются на люфт. Поперечный люфт вала якоря недопустим: превышение 0,3 мм говорит о необходимости замены втулок. Смазка наносится умеренно, только в зонах трения, с использованием пластичной смазки типа ШРУС или Литол-24.
После завершения чистки и осмотра необходимо убедиться, что все элементы установлены на свои места, нет посторонних предметов, а электрические соединения надёжны. Только после этого допустима установка нового втягивающего реле.
Порядок установки втягивающего на стартер УАЗ
Перед установкой втягивающего убедитесь, что аккумулятор отключён, а стартер снят с двигателя. Работы производятся на чистой поверхности с использованием исправного инструмента.
- Очистите посадочное место втягивающего на корпусе стартера от загрязнений и старого герметика.
- Установите сердечник втягивающего в зацепление с рычагом привода бендикса. Убедитесь в правильности хода и отсутствии заеданий.
- Совместите отверстия крепления втягивающего с отверстиями на стартере. Установите крепёжные болты вручную, не перетягивая.
- Затяните болты равномерно, усилием 8–10 Н·м, используя динамометрический ключ. Нарушение усилия может привести к перекосу или разрушению корпуса.
- Проверьте ход шестерни вручную: при подаче питания на управляющий контакт она должна выдвигаться без заеданий.
После установки проведите проверку на стенде или на автомобиле. При корректной установке втягивающее срабатывает чётко, без задержек и посторонних шумов.
Как правильно зафиксировать втягивающее для надежной работы
Надёжная фиксация втягивающего реле на стартере УАЗ критична для стабильного запуска двигателя. Неправильное крепление может привести к замыканиям, нестабильной работе стартера или его выходу из строя.
- Перед установкой тщательно очистите посадочную поверхность стартера от грязи, масла и окислов. Используйте металлическую щётку и обезжириватель.
- Проверьте резьбу крепёжных отверстий на корпусе стартера. При наличии повреждений – восстановите резьбу метчиком соответствующего размера (обычно М6).
- Используйте оригинальные болты длиной не менее 20 мм с полной резьбой и шайбами. Болты должны обеспечивать плотную и равномерную затяжку без перекосов.
- Затягивайте болты моментом 9–11 Н·м. Использование динамометрического ключа обязательно – перетяжка может деформировать корпус реле, а недостаточная затяжка приведёт к вибрациям.
- После фиксации проверьте отсутствие зазоров между реле и корпусом стартера. Плотное прилегание – обязательное условие надёжной работы.
- Нанесите фиксатор резьбы средней прочности (например, Loctite 243) на резьбовую часть болтов, чтобы исключить их самооткручивание в процессе эксплуатации.
Финально убедитесь в правильности подсоединения управляющего и силового контактов. Клеммы должны быть надёжно зажаты, но не перетянуты. Проверку можно завершить контролем запуска – стартер должен срабатывать без задержек и лишних звуков.
Проверка функционирования стартера после установки втягивающего
После установки нового втягивающего на стартер УАЗ необходимо убедиться в корректной работе узла до сборки всех элементов. Подключите аккумулятор с полностью заряженной батареей. Убедитесь в надежности контактов: клеммы должны быть зажаты, провода не должны иметь признаков оплавления или коррозии.
Поверните ключ зажигания в положение «Старт». Стартер должен сработать мгновенно: щелчок втягивающего и запуск вращения двигателя – без задержек и повторных попыток. Если слышен щелчок, но вращения нет – проверьте контакт втягивающего с силовой шиной и работоспособность обмотки. Отсутствие щелчка указывает на неисправность управляющей цепи или брак втягивающего.
Проведите контрольное включение стартера 3–4 раза подряд. Пуск должен происходить стабильно, без изменения скорости вращения. Слабое или прерывистое вращение свидетельствует о проблемах с питанием или механическим заеданием. После успешного теста визуально осмотрите клеммы: они не должны нагреваться или искрить.
Завершите проверку измерением падения напряжения при запуске: на аккумуляторе оно не должно опускаться ниже 9,5 В. Более низкое значение указывает на повышенное сопротивление в цепи стартера или неисправность втягивающего реле.
Ошибки при установке втягивающего и способы их устранения

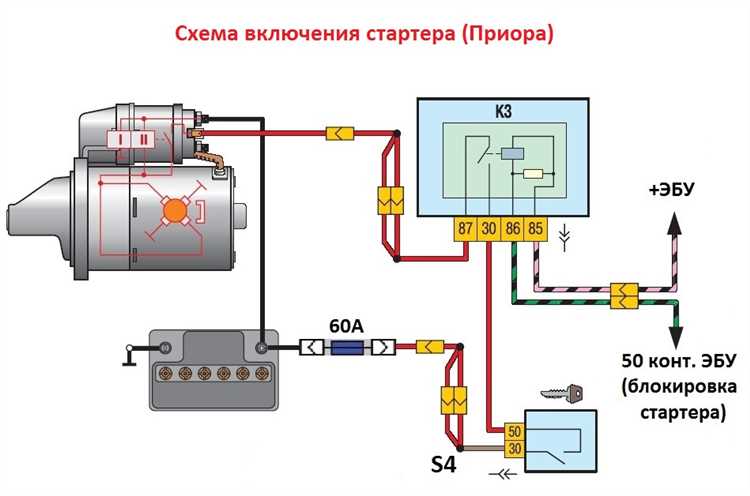

Другая распространенная ошибка – неправильная установка проводов на втягивающее реле. При подключении проводов следует соблюдать правильную полярность и использовать крепления, которые исключают возможность короткого замыкания. Если провода не подсоединены плотно, стартер может не сработать, что указывает на плохой контакт. Важно использовать изоляцию на участках проводов, которые могут контактировать с металлическими частями двигателя.
Не менее важна проверка работы втягивающего реле после установки. Часто возникают проблемы с его активацией из-за загрязнения или неправильной регулировки. В случае, если стартер не включается или работает с перебоями, стоит проверить состояние контактных групп втягивающего реле и убедиться в отсутствии загрязнений или следов окисления. Регулярное обслуживание и очистка контактов помогут избежать многих проблем с электрической частью системы.
Если стартер не втягивает шестерню должным образом, это может быть связано с износом втягивающего реле или неправильной его регулировкой. Рекомендуется проверить усилие пружины и при необходимости заменить изношенные компоненты. Также важно контролировать правильность установки шестерни, которая должна свободно перемещаться по валу стартера и не заедать.
Еще одной частой ошибкой является использование неподобающих крепежных элементов для фиксации втягивающего реле. Важно использовать оригинальные или рекомендованные производителем крепежи, так как они обеспечивают нужную жесткость и устойчивость соединения, предотвращая повреждения от вибрации и нагрузок при запуске двигателя.
Вопрос-ответ:
Как правильно установить втягивающее реле на стартер УАЗ?
Для установки втягивающего реле на стартер УАЗ, прежде всего, необходимо отсоединить аккумулятор и снять стартер с автомобиля. Затем аккуратно снять старое реле и установить новое, следя за правильностью подключения проводов. Обратите внимание, чтобы контакты не были повреждены, а реле фиксировалось на своем месте. После установки стартер необходимо вернуть на место, подключить аккумулятор и проверить работу стартера. Если стартер не включается, стоит проверить правильность подключения проводки и контактов реле.
Какие проблемы могут возникнуть при установке втягивающего реле на стартер УАЗ?
При установке втягивающего реле могут возникнуть следующие проблемы: неправильное подключение проводов, что приведет к неработающему стартеру, или повреждение контактов. Также может быть проблема с механической фиксацией реле, если оно не установлено правильно, что приведет к его неправильной работе. Важно внимательно проверить все соединения и убедиться, что реле стоит на своем месте и не имеет дефектов.
Нужно ли снимать стартер для установки втягивающего реле на УАЗ?
Да, для установки втягивающего реле на стартер УАЗ нужно снять стартер с автомобиля. Это необходимо для того, чтобы обеспечить удобный доступ к реле, которое обычно находится внутри стартера. Процесс снятия стартера включает отсоединение аккумулятора, откручивание крепежных болтов стартера и его извлечение из подкапотного пространства.
Как проверить, работает ли втягивающее реле после установки на стартер УАЗ?
После установки втягивающего реле на стартер УАЗ, можно проверить его работу, подключив аккумулятор и попытаться завести двигатель. Если стартер не работает, вероятно, реле установлено неправильно или имеет повреждения. Также стоит проверить подключение проводов и состояние контактов. При правильной установке стартер должен включиться, и двигатель запустится.
Есть ли особенности при установке втягивающего реле на стартер УАЗ с учетом особенностей модели автомобиля?
Да, для УАЗ существуют особенности, связанные с конструкцией стартера. На некоторых моделях УАЗ стартер может иметь специфические крепления или дополнительные компоненты, которые требуют особого подхода при установке втягивающего реле. Важно учитывать эти особенности, чтобы не повредить другие детали стартера и обеспечить его правильную работу. Рекомендуется следовать инструкциям производителя и использовать оригинальные или рекомендованные детали для предотвращения возможных проблем.
Как правильно установить втягивающее реле на стартер УАЗ?
Для правильной установки втягивающего реле на стартер УАЗ необходимо выполнить несколько шагов. Сначала нужно отключить аккумулятор, чтобы избежать короткого замыкания. Затем аккуратно снять стартер с автомобиля. На стартере находится втягивающее реле, которое нужно отсоединить. Убедитесь, что новое реле подходит по модели и типу. Установите реле на стартер, закрепив его с помощью болтов и подключив электрические провода. После установки проверяйте работу стартера, подключив аккумулятор и проверив его функциональность. Важно, чтобы втягивающее реле было установлено правильно, без перекосов и с хорошим контактом с проводами.
