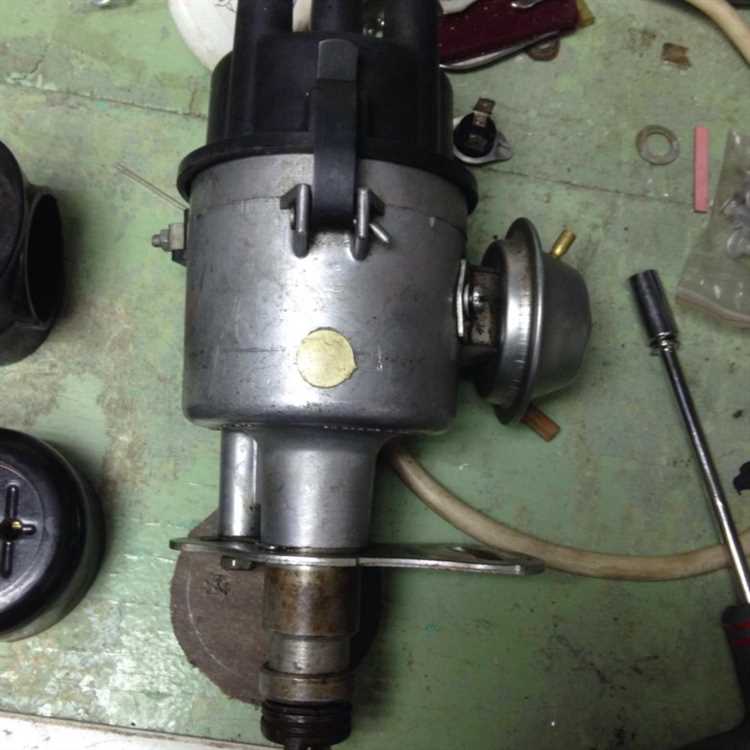

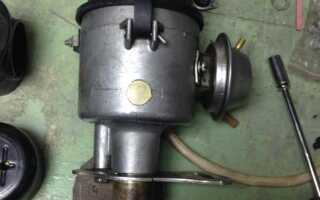

Как проверить бесконтактный трамблер уаз

Бесконтактная система зажигания на УАЗах значительно снижает вероятность отказов по сравнению с классическим контактным трамблером, но полностью исключить неисправности невозможно. Наиболее частые признаки проблем – нестабильные холостые обороты, рывки при разгоне, падение мощности и затруднённый запуск двигателя. Проверка начинается с оценки сигнала с датчика Холла и состояния коммутатора.

Коммутатор проверяется следующим образом: при подаче импульса от датчика Холла на управляющий вход, на выходе должно появляться прерывистое напряжение, подающееся на катушку зажигания. Если сигнала нет, при рабочем датчике – замена коммутатора обязательна. Также следует убедиться в надёжности всех соединений и отсутствии окислов на контактах разъёмов.

Особое внимание стоит уделить целостности экранированного провода между трамблером и коммутатором. Нарушение экранировки или повреждение жилы приводит к ложным импульсам и перебоям в зажигании. Все работы следует выполнять при отключённой массе и соблюдении мер предосторожности из-за наличия высоковольтных цепей.

Как определить признаки неисправности бесконтактного трамблера УАЗ

Нестабильный запуск двигателя – один из первых симптомов. При попытке запуска стартер крутит, но двигатель не схватывает или запускается с задержкой. Причина может крыться в отсутствии сигнала от датчика Холла либо в выходе из строя управляющего транзистора коммутатора.

Провалы при разгоне указывают на сбои в формировании искры. При резком нажатии на педаль газа двигатель может «задумываться» или глохнуть. Это часто связано с нарушениями в работе коммутатора или окислением контактов разъема трамблера.

Неравномерная работа двигателя на холостом ходу сопровождается рывками, нестабильными оборотами и вибрацией. Такие признаки появляются при нестабильном сигнале с датчика Холла или при слабом контакте в цепи питания трамблера.

Отсутствие искры на свечах при наличии питания на катушке зажигания – явный признак неисправности бесконтактного трамблера. Для проверки следует подать питание на коммутатор и вращать вал трамблера вручную – при исправной системе должна проскакивать искра.

Перегрев коммутатора в штатных условиях эксплуатации может указывать на внутренний пробой транзистора. При длительной езде корпус коммутатора становится чрезмерно горячим, что ведет к его отключению и потере искры.

Срабатывание двигателя только при нагреве или только в холодном состоянии также свидетельствует о неисправности. Чаще всего это указывает на термозависимый дефект в электронной схеме трамблера или нарушении пайки.

Инструменты и оборудование, необходимые для проверки трамблера

Для точной и безопасной проверки бесконтактного трамблера на УАЗе потребуется следующий набор оборудования:

• Мультиметр – используется для измерения напряжения и сопротивления в цепи трамблера. Подходит прибор с функцией проверки диодов.
• Светодиодный пробник – позволяет быстро определить наличие импульсов на выходе датчика Холла и других участках цепи.
• Провода с «крокодилами» – необходимы для надёжного подключения к массе и точкам измерения без случайных замыканий.
• Источник питания 12 В – используется при проверке трамблера вне автомобиля, например, на верстаке.
• Плоская отвёртка и шестигранники – для снятия крышки трамблера и доступа к датчику Холла, проверке креплений и состояния элементов.
• Изолента и термоусадка – для временной фиксации или изоляции проверяемых участков проводки.

Все измерения проводятся при отключенном зажигании, кроме тех случаев, когда требуется питание. Перед началом работ убедитесь в исправности массы двигателя и отсутствии окислов на контактах.

Проверка целостности и подключения датчика Холла

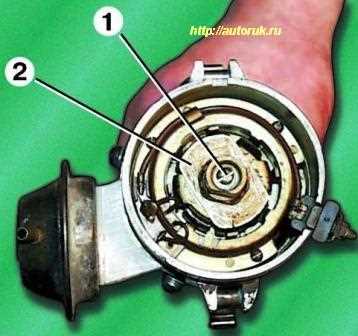

Датчик Холла в бесконтактном трамблёре УАЗ играет ключевую роль в формировании управляющих импульсов для коммутатора. При отказе датчика двигатель перестаёт запускаться или работает нестабильно. Проверку начинают с осмотра проводки и разъёма.

• Отключить разъём от датчика, визуально проверить контакты на следы коррозии, обломы и выработку. При наличии дефектов заменить разъём или восстановить пайкой.

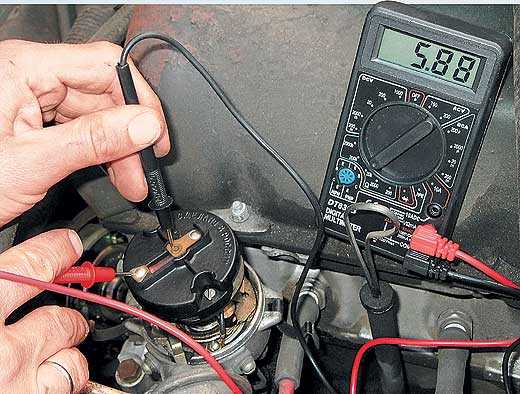

• Проверить целостность проводов от датчика до коммутатора мультиметром в режиме «прозвонки». Сопротивление должно стремиться к нулю. При обрывах проводку заменить или отремонтировать.

Для оценки работоспособности самого датчика Холла:

1. Подключить разъём обратно.
2. Включить зажигание, но не запускать двигатель.
3. Медленно проворачивать коленчатый вал за болт шкива. На экране мультиметра должно фиксироваться чередование уровней напряжения – около 0 В и до 5 В (или 12 В), в зависимости от конкретной схемы.

Если сигнала нет, при условии исправной проводки и питания – датчик Холла подлежит замене. Повторная проверка после замены обязательна.

Пошаговая диагностика коммутатора на исправность

1. Отключите аккумулятор для предотвращения короткого замыкания. Снимите разъёмы с коммутатора, осмотрите контакты на наличие коррозии, нагара или ослабления. Очистите и обеспечьте плотное соединение.

2. Подключите мультиметр в режиме измерения постоянного напряжения. Включите зажигание. Измерьте напряжение между плюсовым проводом питания и массой. Норма – от 11,5 до 12,5 В. Отсутствие напряжения – признак обрыва в цепи питания или неисправного замка зажигания.

3. Проверьте сигнал с датчика Холла. Подсоедините мультиметр к сигнальному проводу и корпусу. Медленно прокрутите коленвал вручную. Напряжение должно циклически меняться с 0 до 5 В. Отсутствие изменения указывает на проблему с датчиком или коммутатором.

4. Подключите заведомо исправную катушку зажигания. Включите зажигание и прокрутите стартером. Если искра отсутствует, но питание и сигнал с датчика присутствуют – коммутатор не работает.

5. Проверьте работу коммутатора под нагрузкой. Соберите схему:

При подаче сигнала должна появляться искра. Если коммутатор не реагирует – он неисправен. Подмените его на рабочий для подтверждения.

Оценка состояния и функционирования катушки зажигания

Для проверки катушки зажигания на УАЗ с бесконтактным трамблером первым делом измеряется сопротивление обмоток. Первичная обмотка должна иметь сопротивление от 0,3 до 1,0 Ом. Для измерения используется мультиметр, подключённый к клеммам «+» и «-«, на обесточенной катушке.

Вторичная обмотка проверяется между клеммой «+» и выходом высокого напряжения. Допустимое сопротивление – от 5 до 9 кОм. Значения за пределами этих диапазонов указывают на межвитковые замыкания или обрыв.

Искровой пробой – ещё один способ диагностики. Подключите катушку к питанию, снимите высоковольтный провод и поднесите его к «массе» на расстояние 7–10 мм. При замыкании управляющего провода на массу должна проскакивать мощная синяя искра. Желтая, слабая или отсутствующая искра – признак неисправности катушки или отсутствия управляющего импульса от трамблера.

Также проверяется отсутствие трещин и следов пробоя на корпусе. Наличие черных дорожек, оплавлений и запаха гари свидетельствует о необходимости замены. Катушка должна быть сухой и не нагреваться чрезмерно при кратковременной работе.

Для окончательной проверки желательно установить заведомо исправную катушку. Если после замены двигатель запускается и работает стабильно – старая катушка неисправна.

Проверка искрообразования при помощи самодельного стенда

Для проверки искрообразования в бесконтактном трамблере УАЗ можно использовать самодельный стенд, который позволяет провести тестирование без необходимости установки устройства на двигатель. Это помогает точно определить работу системы зажигания и избежать необходимости разборки трамблера.

Для создания стенда вам понадобится старый трамблер или его элементы, источник питания (аккумулятор или лабораторный блок питания), провода, а также различные соединительные элементы. Основной принцип работы стенда – обеспечение возможности вращения ротора трамблера и подключения свечи зажигания для наблюдения за искрообразованием.

Первый шаг – установка ротора трамблера на ось с возможностью его вращения. Для этого можно использовать моторчик от старого электроприбора или сделать механическое соединение с двигателем стенда, чтобы ротор вращался с необходимой частотой. Важно, чтобы ротор не заедал, а вращался плавно, имитируя рабочие условия.

Далее, подсоедините провод от выходного контакта трамблера к свече зажигания. Для более точной оценки работы системы можно использовать свечу с прозрачным корпусом, чтобы наблюдать искрообразование в реальном времени. При подключении питания на трамблер, включите вращение ротора и наблюдайте за искровым разрядом на свече.

Если искра стабильна и имеет яркий синий цвет, система работает исправно. В случае слабой или отсутствующей искры проверьте контакты в системе трамблера и элементы, связанные с распределением тока. Часто причиной плохого искрообразования могут быть загрязненные контакты или неисправные элементы цепи.

Для повышения точности измерений можно использовать индикатор напряжения или осциллограф, чтобы зафиксировать точку срабатывания системы. Это позволяет убедиться в правильной настройке угла опережения зажигания и в отсутствии перебоев в искровом процессе.

Типичные ошибки при самостоятельной проверке трамблера и как их избежать

Одна из распространённых ошибок – неправильная установка трамблера после проверки. При его снятии важно точно запомнить положение, в котором он был установлен. Если неправильно выставить углы опережения зажигания при установке трамблера, двигатель будет работать с перебоями или не заведётся вовсе. Чтобы избежать этой ошибки, рекомендуется пометить положение трамблера перед его снятием с помощью маркера или сделать метки на крышке и корпусе.

Ещё одна ошибка – недостаточная проверка состояния ротора и крышки трамблера. Эти компоненты могут износиться или получить повреждения, что влияет на работу системы зажигания. Если ротор имеет трещины или сильно изношен, его нужно заменить. Для проверки крышки необходимо осмотреть её на наличие трещин и следов износа. Проверка этих деталей до и после замены или снятия трамблера поможет избежать дальнейших неисправностей.

Нередко при проверке трамблера допускают ошибку в регулировке контактов распределителя. Слишком большой или слишком малый зазор между контактами может привести к неисправности системы зажигания. Чтобы правильно отрегулировать зазор, используйте щуп нужной толщины и следите за равномерностью их положения при закрытии контактов.

Отсутствие проверки подключения проводов к трамблеру – ещё одна ошибка, часто встречающаяся при самостоятельной проверке. Неправильное подключение проводов может привести к сбоям в работе системы зажигания, поскольку сигналы не будут поступать правильно. Перед началом работы обязательно убедитесь, что все провода подключены в соответствии с инструкцией и нет ослабленных контактов.

При проверке системы зажигания нельзя забывать о проверке состояния конденсатора. Его неисправность может привести к искрам, что нарушит стабильную работу двигателя. Для диагностики конденсатора используется тестер или мультиметр, чтобы убедиться в его работоспособности и предотвратить проблемы с запуском двигателя.

Вопрос-ответ:

Как проверить работоспособность бесконтактного трамблера УАЗ без помощи профессионала?

Для проверки бесконтактного трамблера УАЗ своими руками, можно выполнить несколько простых шагов. Начните с визуального осмотра трамблера на предмет повреждений. Затем снимите крышку трамблера и проверьте состояние контактов и ротора. После этого нужно проверить сопротивление катушки зажигания с помощью мультиметра. Также стоит проверить наличие искры при старте двигателя. Если искры нет, вероятно, проблема в самом трамблере или катушке зажигания.

Как правильно отрегулировать угол опережения зажигания на УАЗ с бесконтактным трамблером?

Регулировка угла опережения зажигания на УАЗ с бесконтактным трамблером требует точности. Для начала необходимо найти метку на маховике двигателя, которая соответствует нужному углу. Затем, с помощью специального датчика или лампочки, проверяется угол опережения. Если метка не совпадает с показаниями, нужно открутить крепеж трамблера и сдвигать его в нужную сторону, пока угол не станет правильным. После регулировки закрепите трамблер и снова проверьте работу двигателя.

Что делать, если после установки бесконтактного трамблера УАЗ двигатель не запускается?

Если после установки бесконтактного трамблера УАЗ двигатель не запускается, стоит проверить несколько ключевых моментов. Во-первых, убедитесь, что все провода и соединения надежно закреплены, особенно контакт с катушкой зажигания. Во-вторых, проверьте, не нарушен ли порядок подключения проводов на трамблере. Также важно убедиться, что сам трамблер установлен правильно и не имеет механических повреждений. Если все это в порядке, возможно, стоит проверить исправность катушки зажигания и аккумулятора.

Как часто нужно проводить проверку и обслуживание бесконтактного трамблера на УАЗ?

Проверка и обслуживание бесконтактного трамблера на УАЗ рекомендуется проводить примерно каждые 15-20 тысяч километров пробега или перед длительными поездками. В ходе обслуживания следует проверять состояние контактных и электрических соединений, а также проверку точности угла опережения зажигания. Это поможет предотвратить неполадки и сохранить оптимальную работу двигателя. Кроме того, не забывайте проверять чистоту датчиков и состояние крышки трамблера.

Как заменить неисправный бесконтактный трамблер на УАЗ своими руками?

Замена неисправного бесконтактного трамблера на УАЗ требует соблюдения нескольких шагов. Сначала отключите аккумулятор, чтобы избежать замыкания. Затем снимите крышку трамблера и отсоедините все электрические соединения. После этого открутите крепеж трамблера и аккуратно снимите его с места установки. Установите новый трамблер на его место, обеспечив точное соответствие его положения с метками. Подключите провода, установите крышку и проверьте работу системы зажигания.

Какие инструменты потребуются для проверки бесконтактного трамблера УАЗ своими руками?

Для проверки бесконтактного трамблера УАЗ потребуется стандартный набор инструментов. Это: мультиметр для проверки электрических параметров, отвертки для снятия крышки трамблера, ключи для разборки и сборки, а также специальные приспособления для проверки состояния датчиков. Также может понадобиться тестер или диагностический прибор для точной оценки работы системы зажигания.
