Топливная система УАЗ Хантер построена по классической схеме с использованием бензонасоса и механизма фильтрации, обеспечивающего стабильную подачу топлива к карбюратору или инжектору (в зависимости от модификации двигателя). Основным элементом системы является топливный насос мембранного или электрического типа, отвечающий за транспортировку бензина из бака к двигателю. На моделях с инжектором используется электрический насос, размещённый внутри бака, работающий под давлением до 3 атмосферы.
Ключевую роль в надёжности работы системы играет топливный фильтр тонкой очистки, устанавливаемый на магистрали после насоса. Его регулярная замена – обязательная мера при эксплуатации в условиях бездорожья и пыли, характерных для Хантера. Для доступа к элементам системы достаточно снять заднее сиденье и люк в полу, под которым находится крышка топливного бака с насосом и датчиком уровня топлива.
Перекачка топлива происходит по армированной резиновой магистрали, устойчивой к агрессивной среде и перепадам температуры. Особое внимание стоит уделить состоянию хомутов и соединений: подсос воздуха в этих узлах приводит к перебоям в подаче и нестабильной работе двигателя. На практике рекомендуется проверять герметичность каждые 10 000 км, особенно после длительных поездок по пересечённой местности.
Дополнительно на некоторых комплектациях предусмотрен обратный топливный контур, позволяющий сбрасывать избыточное давление в бак и предотвращать перегрев топлива. Такая схема особенно актуальна при длительной работе на низких скоростях или в жаркую погоду. Проверка клапана обратной подачи – часть базового технического обслуживания и напрямую влияет на ресурс всей системы.

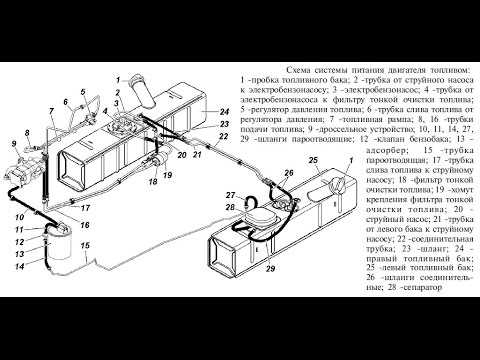

Расположение и назначение бензобака и дополнительного бака
На УАЗ Хантер установлены два топливных бака: основной и дополнительный. Основной бак объемом 39 литров расположен с правой стороны под полом кузова, между лонжероном рамы и наружной частью автомобиля. Дополнительный бак объемом 27 литров установлен с левой стороны симметрично основному.
Оба бака соединены топливопроводами, обеспечивающими подачу топлива к общему топливному насосу. Переключение между баками осуществляется с помощью ручного крана, размещённого под водительским сиденьем, или электромагнитного клапана – в зависимости от модификации.
Назначение двухбаковой системы – увеличение запаса хода без необходимости частой дозаправки, особенно при эксплуатации в условиях бездорожья или в районах с редкой сетью АЗС. При этом предпочтительнее сначала использовать топливо из дополнительного бака, чтобы разгрузить левую сторону автомобиля и снизить крен при движении по пересечённой местности.

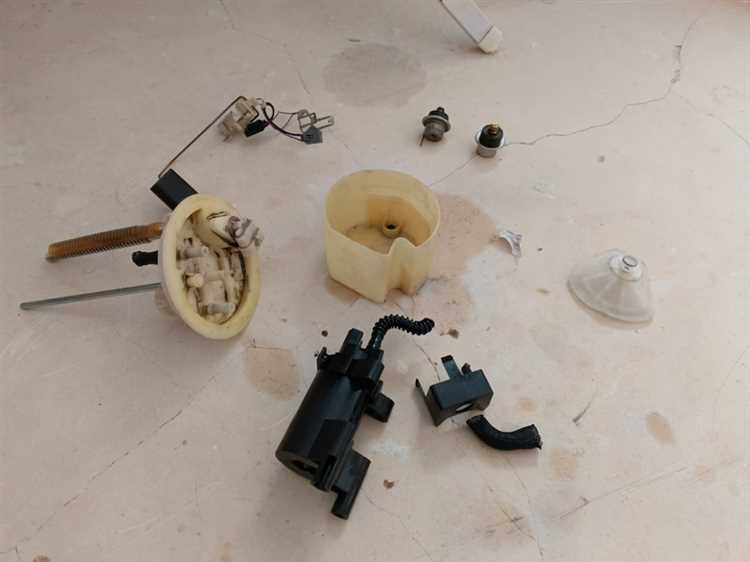

Принцип работы топливного насоса и его конструктивные особенности
На УАЗ Хантер устанавливается механический топливный насос диафрагменного типа, работающий от кулачка распределительного вала. При вращении вала кулачок воздействует на рычаг насоса, который, в свою очередь, приводит в движение диафрагму. Возвратно-поступательные движения создают разрежение, втягивающее топливо из бака через впускной клапан, и давление, подающее его через выпускной клапан к карбюратору.
Конструкция насоса включает шток, рычаг, возвратную пружину, диафрагму, корпус с двумя клапанами (впускным и выпускным) и фильтрующий элемент на входе. Мембрана выполнена из топливостойкой резины, рассчитанной на длительное механическое воздействие. Обратные клапаны изготовлены из металла или бензостойкой пластмассы, при этом уплотнение обеспечивается посадкой с минимальными зазорами.
Ключевая особенность конструкции – наличие ручного подкачивающего рычага, позволяющего заполнять систему топливом при первом запуске двигателя или после его обслуживания. Это особенно важно при эксплуатации автомобиля в условиях бездорожья, где требуется оперативный запуск.
При появлении признаков падения давления или нестабильной подачи топлива рекомендуется проверить герметичность корпуса, состояние диафрагмы и проходимость фильтрующего элемента. Замена отдельных компонентов возможна без демонтажа всего узла, что упрощает обслуживание в полевых условиях.
Топливные магистрали: материалы, прокладка и точки соединений
На УАЗ Хантер топливные магистрали выполнены из стальных трубок диаметром 8 мм с антикоррозийным покрытием. В зонах повышенной подвижности используются армированные бензомаслостойкие шланги с внутренним диаметром 8 мм, рассчитанные на давление до 6 атмосфер. Все гибкие участки фиксируются хомутами типа NORMA с червячным механизмом из нержавеющей стали.
Магистрали проложены вдоль правого лонжерона рамы, закреплены через каждые 40–50 см при помощи резиновых держателей с металлическими скобами. В местах возможного трения предусмотрены защитные кожухи из ПВХ. Особое внимание уделено участкам вблизи выпускной системы – расстояние между трубкой и горячими элементами должно быть не менее 50 мм, с обязательным применением теплоизоляционных накладок из стеклоткани.
Точки соединений включают выход из бензобака, переход с металлической трубки на гибкий шланг у бензонасоса, и вход в рампу подачи топлива. Все соединения опрессованы и проверены на герметичность при пуске двигателя. Использование резьбовых фитингов запрещено – только штуцерные соединения с обжатием и двойным хомутом.
При замене элементов необходимо учитывать устойчивость материалов к составу современного бензина. Шланги старого образца без маркировки типа SAE J30R9 подлежат обязательной замене. Прокладка новой магистрали осуществляется с соблюдением минимального радиуса изгиба – не менее 5 диаметров трубки.
Фильтры тонкой и грубой очистки: где находятся и как обслуживаются
На УАЗ Хантер установлены два типа топливных фильтров: грубой и тонкой очистки. Фильтр грубой очистки находится между топливным баком и топливопроводом, обычно монтируется возле топливозаборника или в магистрали до бензонасоса. Его основная задача – задерживать крупные частицы ржавчины, песка и другие механические примеси.
Фильтр тонкой очистки располагается после бензонасоса, перед карбюратором или рампой впрыска – в зависимости от типа двигателя. Он отвечает за удаление мелкодисперсных загрязнений, включая смолы и микрочастицы, способные засорить форсунки или жиклёры.
Фильтр грубой очистки на большинстве моделей представляет собой разборную сетку с отстойником. Обслуживание включает снятие корпуса, промывку сетки в керосине или дизтопливе, очистку отстойника от осадка. При сильном износе сетки требуется замена.
Фильтр тонкой очистки обычно неразборный, сменный. Интервал замены – каждые 10–15 тыс. км пробега, либо при появлении симптомов нехватки топлива (провалы при ускорении, затруднённый запуск). Демонтаж проводится при заглушённом двигателе, с предварительным сбросом давления в системе. При установке нового фильтра важно соблюдать направление потока, указанное стрелкой на корпусе.
Пренебрежение регламентом обслуживания приводит к перегрузке бензонасоса и нестабильной работе двигателя. Для карбюраторных версий рекомендуется регулярно контролировать прозрачный корпус фильтра тонкой очистки – помутнение или наличие осадка сигнализируют о необходимости замены.
Роль обратного топливопровода в поддержании давления системы
Обратный топливопровод на УАЗ Хантер выполняет ключевую функцию в стабилизации давления внутри топливной магистрали. Он соединяет топливную рампу с баком, обеспечивая возврат избыточного топлива, не использованного форсунками. Это предотвращает избыточное давление, которое может привести к переобогащению смеси и нарушению работы двигателя.
Давление в системе поддерживается на уровне 3,0–3,5 бар, что обеспечивается регулятором давления, встроенным в топливную рампу. При достижении установленного предела избыточный объём топлива перенаправляется обратно в бак именно через обратный трубопровод. Если эта линия частично засорена или нарушена герметичность соединений, давление возрастает, что вызывает нестабильную работу мотора, увеличенный расход и трудности при запуске.
Для диагностики важно регулярно проверять проходимость обратной линии с помощью манометра и визуального осмотра на наличие перегибов и коррозии. Особенно уязвимыми являются металлические участки трубопровода в районе днища автомобиля. При замене обратного шланга следует использовать армированные бензостойкие изделия с температурной устойчивостью не ниже +120 °C.
Отсутствие нормального сброса топлива по обратной магистрали провоцирует нестабильную работу бензонасоса. Постоянная перегрузка ускоряет износ его электродвигателя и создаёт перегрев, особенно при длительной езде в жаркую погоду. Таким образом, исправность обратного топливопровода критична для надёжной и сбалансированной работы всей системы питания двигателя.
Типовые неисправности системы и способы их диагностики
Система перекачки топлива на УАЗ Хантер может столкнуться с рядом неисправностей, которые влияют на её работу. Ниже приведены основные неисправности и методы их диагностики.
1. Пониженная производительность топливного насоса
Признак: снижение мощности двигателя, перебои в его работе, затрудненный запуск.
- Проверка уровня топлива в баке.
- Диагностика электрических соединений насоса, проверка проводки на наличие повреждений и коррозии.
- Проверка состояния фильтра грубой очистки на наличие засоров.
- Проверка давления топлива с помощью манометра в системе подачи топлива.
2. Утечка топлива в системе
Признак: запах топлива в салоне или под автомобилем, постоянное понижение уровня топлива.
- Визуальный осмотр всех трубопроводов на предмет повреждений или трещин.
- Проверка уплотнителей на крышке бензобака, фильтре и топливных трубах.
- Использование индикатора для поиска утечек топлива в местах соединений и фитингов.
3. Засорение топливных фильтров
Признак: снижение мощности, перебои в подаче топлива, нестабильная работа двигателя.
- Проверка и замена фильтра грубой очистки и тонкой очистки, если они загрязнены.
- Проверка давления топлива перед и после фильтра с использованием манометра.
- Промывка фильтров в случае незначительных загрязнений или их полная замена при сильном засорении.
4. Неправильная работа клапанов системы управления топливом
Признак: неравномерный расход топлива, плохая работа двигателя на холостом ходу.
- Проверка клапанов на наличие засоров или повреждений.
- Проверка давления в системе на соответствие нормам с помощью диагностического оборудования.
- Тестирование электромагнитных клапанов на исправность с помощью мультиметра.
5. Повреждение или износ топливных трубопроводов
Признак: появление утечек, проблемы с подачей топлива.
- Проверка всех трубопроводов на наличие трещин, коррозии или других механических повреждений.
- Использование системы давления для тестирования герметичности трубопроводов.
6. Нарушение работы системы электроснабжения топливного насоса
Признак: насос не работает, проблемы с запуском двигателя, отказ топливного насоса.
- Проверка предохранителей и реле топливного насоса.
- Проверка целостности проводки и контактов электросистемы.
- Использование мультиметра для измерения напряжения на выходе из системы электропитания.
Для эффективной диагностики и устранения неисправностей важно учитывать состояние всех компонентов системы и проводить своевременную проверку на наличие износа или повреждений. Регулярное техническое обслуживание и замена фильтров существенно сокращают вероятность возникновения неисправностей.
Вопрос-ответ:
Как работает система перекачки топлива на УАЗ Хантер?
Система перекачки топлива на УАЗ Хантер включает несколько ключевых элементов, таких как топливный насос, фильтры, трубопроводы и датчики уровня топлива. Топливный насос отвечает за подачу топлива из бака в двигатель, при этом система может быть оснащена дополнительным насосом для подкачки топлива на холостых оборотах. Датчики уровня топлива помогают контролировать количество топлива в баке, а фильтры очищают топливо от загрязнений, что обеспечивает долгую службу двигателя и других компонентов.
Почему система перекачки топлива на УАЗ Хантер может выйти из строя?
Основные причины неисправностей системы перекачки топлива на УАЗ Хантер могут быть связаны с загрязнением топливных фильтров, поломкой топливного насоса, износом уплотнителей или трубопроводов. Некачественное топливо или неправильный уход за системой (например, игнорирование замены фильтров) могут привести к засорению или повреждению компонентов. Также не стоит исключать проблемы с электроникой, если на автомобиле установлены датчики или насосы с электронным управлением.
Как заменить топливный фильтр на УАЗ Хантер?
Для замены топливного фильтра на УАЗ Хантер нужно сначала отключить аккумулятор, чтобы избежать короткого замыкания. Затем необходимо найти фильтр, который обычно находится в районе топливной магистрали. После отсоединения старого фильтра, на его место устанавливается новый, соблюдая правильную ориентацию. Важно тщательно затянуть соединения, чтобы избежать утечек топлива. Также не забудьте проверить работоспособность системы после установки фильтра, чтобы убедиться в отсутствии проблем с подачей топлива.
Какие симптомы указывают на проблемы с системой перекачки топлива в УАЗ Хантер?
Если в системе перекачки топлива возникают проблемы, водитель может заметить трудности с запуском двигателя, его нестабильную работу, особенно на холостых оборотах. Также могут появиться запахи топлива или утечки в месте соединения топливных магистралей. При засорении фильтров или повреждении насоса может наблюдаться снижение мощности двигателя, а в некоторых случаях — полная остановка автомобиля. Если у вас возникли такие симптомы, рекомендуется провести диагностику системы перекачки топлива как можно скорее.
