Разборка шруса УАЗ – задача, которую можно выполнить своими руками при наличии необходимых инструментов и знаний. Этот процесс требует внимательности и осторожности, так как правильная сборка и чистка шруса влияют на безопасность и долговечность автомобиля. В этой статье мы расскажем, как пошагово разобрать шрус УАЗ, избегая распространенных ошибок, и восстановить его работоспособность.
Шаг 1. Подготовка инструмента
Перед тем как приступить к разборке, убедитесь, что у вас есть все необходимые инструменты: ключи, отвертки, съемники, баллонный ключ, молоток, а также перчатки и защитные очки для безопасности. Специальный съемник для стопорных колец значительно упростит задачу.
Шаг 2. Снятие колеса и отсоединение шруса
Первоначально нужно поднять автомобиль с помощью домкрата и снять колесо. Далее откручиваем гайку крепления шруса, а затем отсоединяем его от ведущего моста. Используйте баллонный ключ, чтобы открутить гайку, и молоток для аккуратного снятия шруса.
Шаг 3. Разборка шруса
Теперь приступаем к разборке самого шруса. С помощью съемника извлекаем стопорное кольцо, которое удерживает внутреннюю обойму. Аккуратно отделите обойму и шарики, после чего можно извлечь внешнюю обойму. Не забывайте тщательно осматривать все детали на предмет износа.
Шаг 4. Оценка состояния и чистка
После разборки проведите осмотр всех деталей. Особое внимание уделите наружной и внутренней обоймам, а также шарикам. Если на деталях имеются трещины, глубокие царапины или следы коррозии, их следует заменить. Для чистки используйте керосин или специальную жидкость для удаления грязи и старого смазочного материала.
Шаг 5. Сборка шруса
После чистки и проверки всех элементов, приступайте к сборке. Убедитесь, что все детали установлены на свои места и надежно фиксируются. Установите стопорное кольцо и соберите шрус в обратном порядке. После сборки тщательно проверьте, не остались ли посторонние звуки или люфты.
Следуя этим рекомендациям, вы сможете не только разобрать шрус УАЗ самостоятельно, но и обеспечить его качественную сборку, что поможет избежать поломок и увеличить срок службы вашего автомобиля.
Подготовка инструментов для разборки шруса УАЗ
Перед разборкой шруса УАЗ необходимо подготовить ряд инструментов и материалов, чтобы процесс прошел быстро и без лишних сложностей. Вот перечень необходимых предметов:
- Набор головок и трещотка – для снятия крепежных болтов и гаек. Рекомендуются головки размером 8, 10 и 12 мм.
- Ключи – разводной и торцевой ключ для удобства снятия отдельных элементов.
- Молоток – используется для легких постукиваний по инструменту для освобождения закисших или затянутых деталей.
- Пресс – необходим для извлечения шруса из ступицы и коробки передач. Пресс поможет избежать повреждений при разборке.
- Отвертки – крестовая и плоская для работы с крышками и защитными шайбами.
- Плоскогубцы – пригодятся для захвата мелких элементов и снятия пружинных зажимов.
- Тиски – для удержания деталей в процессе работы, особенно при удалении старой смазки или при разборке замков шруса.
- Ключи на 17, 19, 22 мм – для снятия фланцев и других крупных деталей трансмиссии.
- Набор прокладок и смазки – перед сборкой важно иметь наготове новые прокладки для предотвращения утечек, а также высококачественную смазку для шрусов.
При необходимости, под рукой должен быть инструмент для снятия подшипников и сепараторов, если требуется извлечь эти детали для замены. Важно заранее проверить состояние инструментов, чтобы избежать сбоев во время работы.

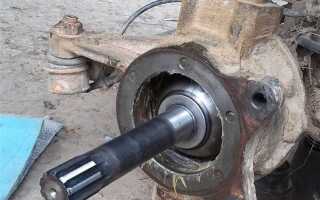

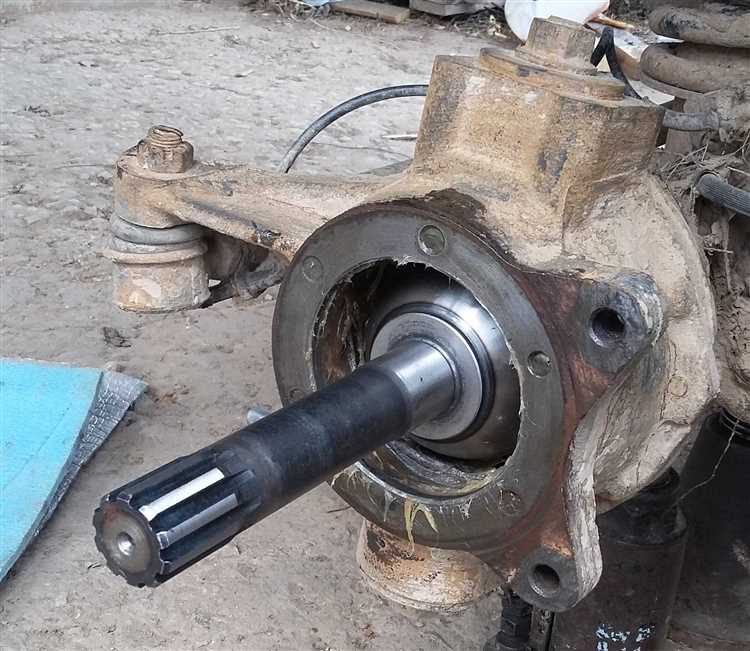

Как снять колесо и демонтировать приводной вал
Для начала работы убедитесь, что автомобиль установлен на ровной поверхности, и зафиксирован с помощью стояночного тормоза. Используйте домкрат, чтобы приподнять переднюю часть автомобиля, после чего поставьте под автомобиль подставки для надежности.
Снимите колесо с помощью ключа, открутив гайки. Обычно для этого используется крестовой или торцевой ключ. Гайки нужно откручивать поочередно, крест-накрест, чтобы не возникло перекоса.
После снятия колеса перейдите к ослаблению гайки, крепящей приводной вал. Для этого нужно снять защитный кожух (если он есть), а затем открутить болты крепления рулевого механизма или другие элементы, которые мешают доступу к гайке. Обычно она фиксируется с помощью стопорной шайбы или болта, который нужно ослабить с помощью гаечного ключа или трещотки.
Теперь аккуратно снимите защитные шланги, если они есть, и отключите трансмиссию от привода. Для этого потребуется ослабить болты на фланце и демонтировать соединения. Важно не повредить при этом прокладки или уплотнители, которые могут быть использованы для герметизации соединений.
Когда крепления ослаблены, аккуратно извлеките приводной вал из коробки передач или дифференциала. Придерживайтесь за вал и вращайте его, если потребуется, чтобы освободить из возможных зацеплений.
Следите за состоянием фланцев, валов и других частей при демонтаже. В случае повреждения компонентов замените их, чтобы избежать дополнительных поломок при сборке.

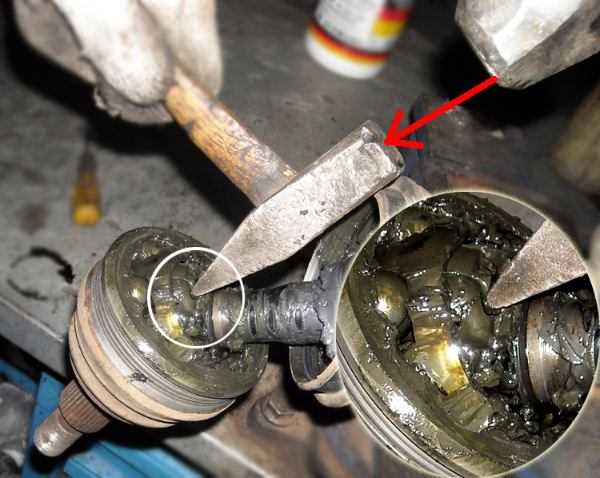

Удаление стопорных колец с шруса
Для снятия стопорных колец с шруса потребуется точность и внимание. Стопорные кольца обеспечивают надежное фиксирование внутренних компонентов шруса, поэтому их удаление должно быть выполнено аккуратно, чтобы избежать повреждения деталей.
Прежде чем начать, подготовьте следующие инструменты:
- Плоскогубцы с острыми носиками
- Отвёртка с тонким лезвием
- Малый молоток (по необходимости)
- Перчатки для защиты рук
- Щипцы для снятия стопорных колец (если есть)
Шаги по удалению стопорных колец:
- Удалите грязь и масло с шруса, чтобы не повредить детали.
- Определите местоположение стопорного кольца. Обычно оно находится на наружной или внутренней части шруса и фиксирует вал в корпусе шруса.
- Используя плоскогубцы, аккуратно захватите стопорное кольцо. Важно не повредить его края, чтобы избежать трудностей с последующей установкой нового кольца.
- Если кольцо туго сидит, используйте тонкую отвертку, чтобы аккуратно поддеть его с одного из краёв. Постепенно сдвигайте кольцо с посадочного места.
- Если кольцо не поддается снятию, легким ударом молотка по плоскогубцам или отвертке можно создать дополнительное усилие. Но будьте осторожны, чтобы не повредить шрус.
- После снятия кольца проверьте его состояние. Если оно повреждено или сильно изношено, замените его на новое.
Для установки нового стопорного кольца выполните все действия в обратной последовательности, тщательно проверяя посадку кольца на своем месте.
Как правильно отсоединить шрус от вала и корпуса
Для начала необходимо обеспечить доступ к шрусу. Для этого снимите колесо и поднимите автомобиль с помощью домкрата. Обеспечьте безопасность, используя подставки под автомобиль.
Отсоединение шруса начинается с снятия тормозного диска, если он мешает доступу. Для этого открутите болты крепления и аккуратно снимите диск.
Далее, ослабьте крепление рулевого наконечника и отсоедините его от рычага подвески. Это позволит вам снять рычаг и переместить его в сторону, освободив пространство для работы с шрусом.
Используя набор ключей, ослабьте гайку крепления шруса на валу. Некоторые модели могут требовать применения специального инструмента для снятия гайки. После этого аккуратно извлеките шрус с вала, придерживая его в одном положении, чтобы избежать повреждений внутреннего механизма.
Для отсоединения шруса от корпуса необходимо аккуратно снять защитную чехолку и использовать съемник для шруса. Этот инструмент позволяет без повреждений извлечь шрус из соединения с корпусом. При необходимости, можно использовать молоток с резиновым наконечником, чтобы слегка постучать по съемнику и ускорить процесс.
После снятия шруса обязательно осмотрите все компоненты на наличие повреждений. При обнаружении износа или дефектов, замените поврежденные элементы перед сборкой.
Чистка и осмотр внутренних компонентов шруса
После снятия пыльника, осмотрите внутренние компоненты шруса – игольчатые подшипники и кольца. Для этого осторожно вытащите их, не повредив. Иглы подшипников должны быть ровными, без следов износа или трещин. Внимательно осмотрите внутреннюю поверхность обечайки, где эти подшипники находятся, на наличие царапин или других повреждений, которые могут повлиять на работу шруса.
Если в подшипниках присутствуют признаки коррозии или износа, их необходимо заменить. Если иглы выглядят нормальными, тщательно смойте старую смазку с помощью очистителя. Промойте обечайку и осмотрите ее на наличие сколов, трещин или других повреждений, которые могут привести к неравномерному вращению.
После очистки компонентов шруса важно нанести на них свежую смазку. Используйте только качественную смазку, предназначенную для шарниров. Излишки смазки можно удалить, чтобы она не вытекала при установке шруса обратно. Для проверки правильности работы шруса, прокачайте его вручную, чтобы убедиться, что все компоненты движутся плавно и без заеданий.
Разборка и замена подшипников шруса УАЗ
Подшипники шруса УАЗ подвергаются износу из-за продолжительной эксплуатации, плохих условий работы и несвоевременного обслуживания. Для восстановления функциональности и предотвращения дальнейших повреждений важно своевременно заменить эти элементы. Разберем процесс замены подшипников шруса УАЗ шаг за шагом.
1. Подготовка инструмента и материалов
Для работы понадобятся следующие инструменты:
- Трещотка с набором головок
- Пресс для извлечения подшипников
- Молоток и выколотка
- Съемник для подшипников
- Смазка для подшипников
2. Демонтаж шруса
Для начала необходимо снять шрус с автомобиля. Открутите колесо, затем освободите внутренний и внешний шрусы от карданного вала и привода, используя головку подходящего размера. После этого аккуратно извлеките шрус из его посадочного места. Это можно сделать с помощью молотка, постукивая по корпусу шруса, но без излишних усилий, чтобы не повредить детали.
3. Снятие подшипников
После того как шрус извлечен, приступайте к снятию подшипников. Для этого воспользуйтесь прессом или съемником. Подшипники могут быть сильно зафиксированы, поэтому не торопитесь и не применяйте избыточную силу, чтобы не повредить корпус шруса. Внимательно осмотрите внутреннюю часть подшипника, чтобы убедиться, что он полностью снят, и не остались частицы, которые могут повлиять на работу нового подшипника.
4. Очистка шруса
Перед установкой новых подшипников тщательно очистите корпус шруса от грязи и старой смазки. Используйте очиститель на основе растворителя или специальное средство для удаления масла. После этого протрите все детали мягкой тканью и подготовьте поверхность для установки новых подшипников.
5. Установка новых подшипников
Нанесите смазку на новые подшипники перед установкой. Это поможет обеспечить плавное вращение и уменьшит износ в процессе эксплуатации. Установите подшипники в корпус шруса с помощью пресса, соблюдая правильную ось и положение. Не спешите и не используйте чрезмерную силу, чтобы избежать повреждения подшипников. После установки проверьте подшипники на легкость вращения.
6. Сборка шруса
После того как подшипники установлены, соберите шрус в обратном порядке. Убедитесь, что все элементы правильно зафиксированы, а подшипники и другие детали не имеют люфта. Примените нужное количество смазки, чтобы предотвратить износ деталей в процессе эксплуатации.
7. Установка шруса на место
После сборки шруса установите его обратно на автомобиль. Убедитесь, что шрус правильно зафиксирован на приводах и карданном валу. Закрутите все крепежи, соблюдая нужный момент затяжки, чтобы избежать повреждения резьбы или ослабления крепления при движении автомобиля.
8. Проверка работоспособности
После завершения всех работ проверьте шрус на предмет правильной работы. Сделайте пробный заезд, прислушиваясь к шумам или вибрациям. Если все работает исправно, значит, замена подшипников выполнена успешно.

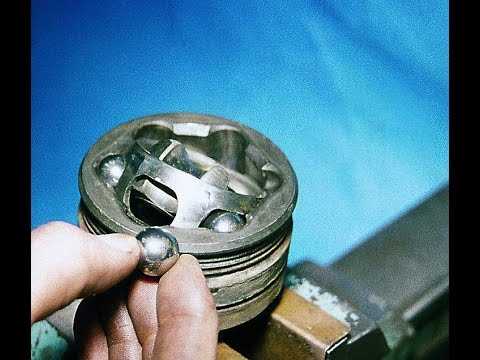

Как правильно собрать шрус после разборки
Перед сборкой очисти все детали от смазки и загрязнений. Проверь состояние сепаратора, шариков и обоймы. На шариках не должно быть следов износа, сколов или раковин. Сепаратор не должен иметь трещин, а обойма – задиров на рабочих поверхностях. При малейших повреждениях заменяй элемент.
Установи сепаратор в наружную обойму под углом, совместив вырезы. Вставь шарики в ячейки сепаратора по одному, слегка проворачивая сборку для равномерной посадки. Убедись, что каждый шарик свободно вращается, без заеданий.
После установки всех шариков в обойму вставь внутреннюю обойму в сборку, также под углом. Проворачивай ее до совмещения канавок с шариками. Все шарики должны встать в свои дорожки. Проверь равномерность движения – вращение должно быть плавным, без люфтов и закусываний.
Перед установкой пыльника нанеси в шарнир свежую смазку ШРУС-4 в объеме 80–100 г. Распредели состав по всей рабочей зоне, включая дорожки шариков. Убедись, что смазка не попала на посадочные поверхности пыльника и стопорного кольца.
Закрепи пыльник хомутами. Внутреннее стопорное кольцо должно плотно зафиксировать шрус на валу. Проверь плотность посадки, покрути сборку в обе стороны – не должно быть посторонних звуков или заеданий. После этого можно монтировать шрус на автомобиль.
Установка шруса и сборка узла в обратной последовательности
Перед началом установки проверьте состояние стопорного кольца и шлицев на валу. Малейшие повреждения потребуют замены, иначе шрус не зафиксируется должным образом. Очистите посадочные поверхности от пыли, грязи и старой смазки.
Нанесите новую смазку типа Литол-24 или аналогичную в шарниры и внутреннюю обойму. Смазку закладывают не менее 60% объема корпуса, распределяя равномерно. Не допускается сухой монтаж – это приведёт к ускоренному износу.
Установите шрус на полуось, совмещая шлицы. При необходимости слегка постучите по корпусу медным молотком через деревянную проставку, избегая перекоса. Убедитесь, что стопорное кольцо полностью вошло в паз и зафиксировало шарнир – проверка производится легким усилием на выдергивание: шрус не должен сдвигаться.
Установите пыльник, проверьте плотность его посадки. Зажмите хомуты, избегая перетяжки: нарушение герметичности приведёт к потере смазки и загрязнению узла. При наличии винтовых хомутов – затягивайте крест-накрест, контролируя равномерность.
Соберите шаровую опору, вставьте шкворень в поворотный кулак. При затяжке гаек применяйте динамометрический ключ. Момент затяжки: 70–90 Н·м. Установите шплинты, чтобы исключить самопроизвольное ослабление крепежа.
Закрутите ступичную гайку с усилием 260–300 Н·м. Убедитесь в отсутствии люфта. Заблокируйте гайку посредством замятия буртика или установки фиксирующего кольца, в зависимости от модификации.
После сборки проверьте свободный ход колеса и отсутствие посторонних шумов при проворачивании. Обязательно выполните повторную проверку крепежа после первых 100 км пробега.
