Снятие дверной карты УАЗ Патриот необходимо при замене стеклоподъёмника, установке шумоизоляции или ремонте замка. В конструкции автомобиля применены саморезы под крестовую отвертку, пластиковые фиксаторы и скрытые защёлки, требующие аккуратного демонтажа.
Процесс отличается в зависимости от года выпуска. На моделях после 2014 года применяются другие крепления ручек и иной тип обивки. Поэтому перед началом работ важно уточнить год выпуска и проверить тип дверной обшивки.
Инструменты, которые потребуются: крестовая отвертка, пластиковая лопатка для снятия клипс, головка на 10 мм, тонкая шлицевая отвертка. Использование металлических инструментов без защитной прокладки может повредить лакокрасочное покрытие и обшивку.
Перед началом демонтажа обязательно отключите аккумулятор, если предполагается работа с электрикой двери. Это исключит случайное срабатывание центрального замка и короткое замыкание.
Какие инструменты понадобятся для снятия дверной карты УАЗ Патриот
Для демонтажа дверной обшивки УАЗ Патриот потребуется минимальный, но точный набор инструментов. Неподходящие инструменты могут повредить крепления и элементы отделки, поэтому важно использовать проверенные средства.
- Крестовая отвертка (PH2): необходима для выкручивания саморезов, фиксирующих карту и элементы фурнитуры.
- Плоская отвертка: используется для аккуратного поддевания пластиковых заглушек и снятия декоративных элементов. Желательно обмотать жало изолентой, чтобы избежать царапин.
- Пластиковый съемник обшивки: позволяет безопасно отделить карту от двери, не повреждая крепежные пистоны и лакокрасочное покрытие.
- Шестигранник на 4 мм: применяется для откручивания ручки стеклоподъемника на ранних версиях модели.
- Торцовая головка на 10 мм с трещоткой или воротком: используется для снятия болтов в нижней части двери, если таковые имеются.
- Фонарик: помогает осветить труднодоступные места внутри двери, особенно при работе в плохо освещенном гараже.
Перед началом работ желательно подготовить магнитный лоток или емкость для крепежа, чтобы исключить потерю мелких деталей.
Как отключить аккумулятор перед началом работ
Перед демонтажем дверной карты УАЗ Патриот необходимо обесточить электросистему для предотвращения короткого замыкания. Для этого требуется отключить аккумулятор.
Откройте капот и зафиксируйте его. Аккумулятор расположен с правой стороны моторного отсека, ближе к переднему сиденью пассажира. Используйте ключ на 10 мм для ослабления гайки клеммы.
Сначала обязательно отсоедините минусовую клемму (черный провод). Аккуратно потяните клемму вверх, покачивая из стороны в сторону. Убедитесь, что контакт полностью снят и не касается клемм аккумулятора или металлических частей кузова.
Положите отсоединённую клемму в сторону, избегая её касания к металлическим элементам. При необходимости зафиксируйте её изолентой или пластиковым зажимом.
Проверка: включите ближний свет – лампы не должны загораться. Это подтвердит, что питание отключено.
Где находятся винты и клипсы крепления дверной карты
На УАЗ Патриот дверная карта фиксируется винтами и пластиковыми клипсами, размещёнными в строго определённых местах. Основные точки крепления:
1. Два винта под ручкой открывания двери. Чтобы их открутить, необходимо снять пластиковую заглушку, аккуратно поддев её плоской отвёрткой.
2. Один винт в нише подлокотника. Он скрыт под крышкой, которую легко поддеть с краю.
3. Один винт крепления ручки закрытия двери. Он располагается ближе к переднему краю двери.
4. Дополнительные винты могут находиться в нижней части карты, ближе к углам, в зависимости от года выпуска автомобиля.
Клипсы расположены по периметру карты:
– По одному элементу в каждом углу двери.
– Три-четыре клипсы вдоль нижнего края.
– Две-три клипсы по заднему вертикальному краю карты.
Чтобы избежать повреждений, съём клипс производите с помощью пластикового съёмника. Начинать удобно снизу, где наименьшее сопротивление. После отсоединения всех клипс карту приподнимают вверх, чтобы освободить верхнюю кромку из зацепов у стекла.
Как безопасно извлечь пластиковые заглушки и накладки
Перед началом работы отключите аккумулятор, чтобы избежать случайного срабатывания электрооборудования. Используйте пластиковые монтажные лопатки – металлические инструменты могут оставить царапины на поверхности облицовки.
Для извлечения заглушек найдите их фиксирующие пазы. Вставьте край лопатки под край заглушки и аккуратно подденьте, прикладывая равномерное усилие. Не тяните резко – пластик может треснуть. Если заглушка сидит плотно, слегка покачивайте инструментом из стороны в сторону, увеличивая зазор.
При демонтаже накладок обязательно проверьте наличие скрытых саморезов или клипс. Некоторые элементы крепятся с обратной стороны и требуют предварительного снятия других деталей. Работайте по направлению от края к центру, чтобы равномерно распределить нагрузку и избежать деформации пластика.
Сложные в демонтаже элементы можно предварительно прогреть феном до температуры около 40°C – это повысит эластичность пластика и снизит риск растрескивания. Не перегревайте – перегретый пластик может деформироваться.
После снятия все элементы сложите в порядке демонтажа. Проверяйте целостность клипс – при повреждении их необходимо заменить, иначе детали не будут надежно зафиксированы при обратной установке.
Как отсоединить ручку двери и элементы управления стеклоподъемником
Для снятия ручки откройте дверь и найдите крепёжный винт под декоративной накладкой ручки. Аккуратно подденьте накладку пластиковой лопаткой, стараясь не повредить поверхность. Открутите винт крестовой отверткой и сдвиньте ручку назад, после чего вытяните её из посадочного места.
Элементы управления стеклоподъемником крепятся на блоке, установленном в подлокотнике. Вставьте пластиковый съемник между панелью и блоком кнопок. Плавно подденьте и потяните вверх, пока не сработают фиксаторы. Осторожно извлеките блок, удерживая его за края, чтобы не повредить проводку.
Отсоедините разъём, нажав на фиксатор. При осмотре разъёма убедитесь в отсутствии окисления и повреждённых контактов. При повторной установке проверьте плотность посадки разъёма, чтобы исключить перебои в работе стеклоподъемников.

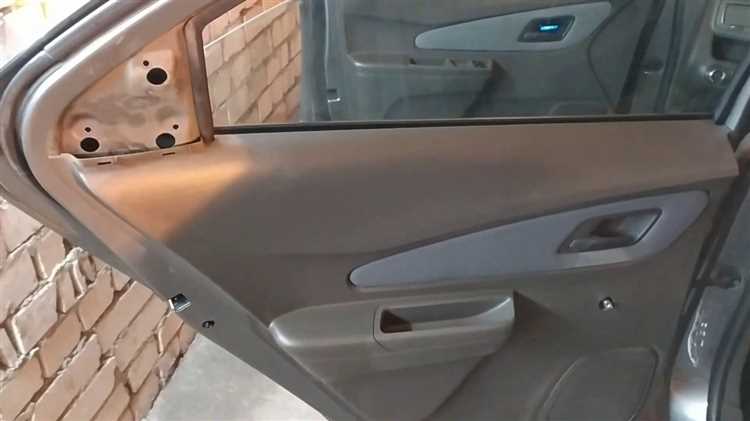

Как аккуратно снять дверную карту, не повредив крепления
Перед началом работы отключите питание автомобиля, чтобы избежать случайного срабатывания электроприборов.
- Снимите декоративные накладки с ручек. Используйте пластиковую лопатку, начиная с угла, чтобы не оставить царапин.
- Открутите саморезы под накладками и в нише подлокотника. Их обычно 3–5 штук, используйте крестовую отвертку.
- Проверьте наличие скрытых креплений по периметру карты – некоторые саморезы могут находиться под уплотнителем.
- После удаления крепежа подденьте нижний край карты пластиковой монтажной лопаткой. Начинайте с заднего нижнего угла и продвигайтесь по периметру.
- Работайте медленно: удерживающие пистоны (клипсы) УАЗ Патриот могут быть тугими. Не тяните резко – это приведёт к их поломке.
- Если карта не поддаётся, проверьте наличие забытого крепежа, особенно в области ручки и под динамиками.
- Когда все клипсы отсоединены, поднимите карту вверх – она удерживается на направляющих возле стекла.
- Осторожно отсоедините разъёмы электропроводки, если они есть. Запоминайте их расположение для последующей сборки.
Все действия выполняйте при температуре не ниже +10°C – на холоде пластик становится хрупким и легко трескается.
Что делать после снятия карты: проверка состояния шумоизоляции и проводки
Проверьте проводку на наличие перетираний, перегибов и оголённых участков. Особое внимание уделите разъёмам стеклоподъёмников, центрального замка и динамиков – в этих точках чаще всего наблюдаются плохие контакты и окисление. При выявлении повреждений проводов обязательно заизолируйте их термоусадкой или тканевым автоскотчем.
Убедитесь, что все клеммы плотно закреплены, не болтаются и не создают коротких замыканий при движении. При необходимости прочистите контакты спиртовым раствором и нанесите токопроводящую смазку. Дополнительно проверьте жгуты на предмет попадания воды через уплотнители – при обнаружении влаги стоит проверить герметичность стекла и дверных уплотнителей.
После завершения проверки и устранения всех дефектов можно переходить к монтажу новых шумоизоляционных материалов и обратной установке дверной карты.
Вопрос-ответ:
Нужно ли снимать уплотнительную резинку перед тем, как снимать обшивку двери на УАЗ Патриот?
Да, перед тем как приступить к снятию дверной карты, лучше убрать уплотнительную резинку, особенно по периметру двери. Это даст более свободный доступ к краям обшивки и снизит риск её повреждения. Резинку можно аккуратно потянуть на себя, она держится на заводской защёлке и снимается вручную без инструмента. Важно делать это медленно, чтобы не повредить саму резину или лакокрасочное покрытие.
Какие инструменты понадобятся для снятия дверной карты?
Для работы подойдёт обычный набор: крестовая отвёртка, пластиковый съёмник для клипс (или широкая плоская отвёртка, если съёмника нет), а также торцевая головка на 10 мм для болтов крепления ручек. Желательно иметь под рукой фонарик, чтобы лучше видеть внутренние зажимы и не пропустить скрытые саморезы. Иногда может потребоваться тонкая игла или шило для поддевания декоративных заглушек над крепежами.
Есть ли скрытые болты на дверной карте, которые легко пропустить?
Да, на УАЗ Патриот несколько крепёжных элементов спрятаны под декоративными заглушками. Один из таких — под ручкой открывания двери, другой — под накладкой ручки стеклоподъёмника (если она механическая). Часто владельцы пропускают винт в нижней части карты, потому что он утоплен глубже и закрыт тканевой вставкой. Перед снятием стоит внимательно осмотреть карту со всех сторон и проверить, не осталось ли креплений.
Можно ли повредить клипсы при снятии карты, и где их потом купить?
Да, пластмассовые клипсы довольно хрупкие и часто ломаются при первом снятии, особенно если обшивка не снималась раньше. Лучше снимать карту аккуратно, начиная с нижнего края, равномерно поддевая съёмником вдоль периметра. Если клипсы всё же сломались, их можно найти в автомагазинах или заказать онлайн по коду модели. Подойдут как оригинальные от УАЗ, так и универсальные — главное, чтобы диаметр и форма совпадали с посадочными отверстиями на двери.
