На двигателе УАЗ 409 установлены электромагнитные форсунки с верхним расположением, работающие в составе распределённой системы впрыска топлива. Их демонтаж требуется при подозрении на утечку, нестабильную работу двигателя, повышенный расход бензина или при плановой очистке и замене.
Перед снятием форсунок необходимо обесточить бортовую сеть, отключив минусовую клемму аккумулятора. Работы проводятся при полностью остывшем двигателе. Для доступа к рейке потребуется демонтировать впускной ресивер и отключить разъёмы питания от всех четырёх форсунок. Рекомендуется использовать маркеры или изоленту для подписывания проводов, чтобы избежать ошибок при сборке.

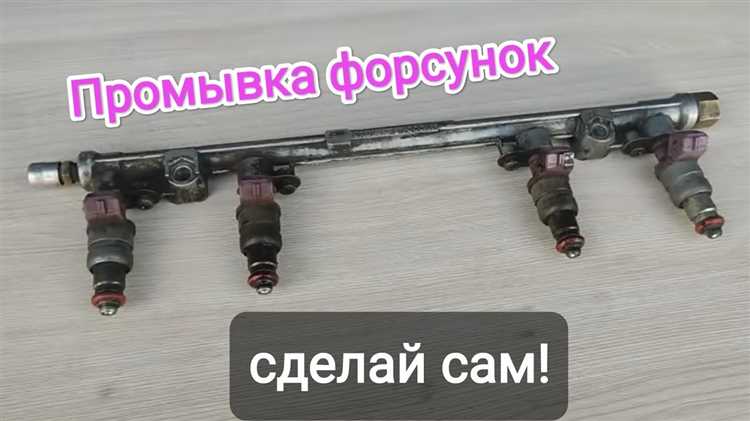

Крепление топливной рампы на 409-м моторе осуществляется болтами под «12». Ослабив крепления, аккуратно извлекают рампу с установленными в ней форсунками. Важно не повредить уплотнительные кольца и разъёмы. При сильном загрязнении рекомендуется предварительно обработать соединения аэрозольным очистителем инжектора.
Особое внимание следует уделить состоянию резиновых уплотнителей и фильтров-сеточек на самих форсунках. Изношенные элементы не подлежат восстановлению и требуют замены. Запрещается использовать острые инструменты при извлечении – велик риск повредить посадочные места в головке блока.
Как подготовить двигатель УАЗ 409 к демонтажу форсунок
Отключите питание, сняв клемму «минус» с аккумулятора. Это исключит короткое замыкание при отсоединении разъёмов форсунок.
Снимите декоративную пластиковую крышку с двигателя, открутив крепёжные болты. Это обеспечит доступ к топливной рампе и форсункам.
Отсоедините разъёмы от каждой форсунки. Для этого нажмите на фиксатор и аккуратно потяните разъём на себя. Не допускайте перекоса или рывков.
Освободите топливную магистраль. Для этого с помощью тряпки сбросьте остаточное давление, нажав на золотник топливной рампы. Используйте защитные очки: возможен выброс топлива.
Открутите крепления топливной рампы – два болта с головкой на 10 мм. Аккуратно извлеките рампу, слегка покачивая, чтобы не повредить уплотнительные кольца форсунок.
Осмотрите место установки форсунок на наличие загрязнений. При необходимости продуйте сжатым воздухом, чтобы предотвратить попадание мусора в цилиндры при демонтаже.
Какие инструменты понадобятся для снятия форсунок на УАЗ 409
Для демонтажа форсунок с двигателя УАЗ 409 потребуется комплект инструментов, обеспечивающий доступ к топливной рампе и надежное извлечение форсунок без повреждений.
Необходим рожковый или трещоточный ключ на 10 мм для откручивания болтов крепления топливной рампы. Для отсоединения быстросъёмных топливопроводов потребуется съёмник топливных клипс соответствующего диаметра – без него есть риск повреждения пластиковых зажимов.
Шлицевая и крестовая отвертки применяются для снятия пластиковых кожухов и разъёмов с форсунок. Разъёмы рекомендуется снимать тонкой плоской отверткой, аккуратно поддевая фиксатор сбоку. Также потребуется удлинитель и вороток для работы в труднодоступных местах моторного отсека.
Форсунки часто прикипают к посадочным гнёздам, поэтому желательно использовать специальный съёмник форсунок или обернуть корпус мягкой тканью и аккуратно раскачивать газовым ключом с захватом через ткань. При этом необходимо избегать боковых нагрузок, чтобы не повредить корпус форсунки.
Дополнительно подготовьте ветошь для сбора пролитого топлива, диэлектрическую смазку для обратной установки разъёмов и проникающую смазку (например, WD-40) для предварительной обработки мест соединения.
Отключение питания и сброс давления в топливной рампе
Перед началом демонтажа форсунок на двигателе УАЗ 409 необходимо полностью обесточить топливную систему. Для этого отсоедините минусовую клемму аккумулятора, чтобы исключить риск короткого замыкания при работе с электроразъёмами форсунок и топливного насоса.
Следующий шаг – сброс давления в топливной рампе. На двигателе УАЗ 409 это можно сделать через штуцер на рампе, закрытый пластиковым колпачком. Аккуратно снимите колпачок, затем при помощи подходящего инструмента (например, тонкой отвёртки или торцевого ключа с удлинителем) нажмите на золотник. Топливо начнёт выходить под давлением, подставьте ветошь или ёмкость, чтобы избежать разбрызгивания. Работайте в перчатках и только на холодном двигателе.
Если сброс через золотник невозможен или он отсутствует, извлеките реле топливного насоса из монтажного блока под капотом. Затем несколько раз проверните двигатель стартером по 2–3 секунды. Это позволит топливу уйти в обратку и понизит давление в рампе.
Проверив отсутствие остаточного давления, переходите к отсоединению электрических разъёмов форсунок. Сначала приподнимите фиксатор, затем аккуратно отсоедините каждый разъём, избегая повреждения пластиковых защёлок.
Пошаговое отсоединение топливной рампы от коллектора
Перед началом работ отключите массу аккумулятора, чтобы исключить риск короткого замыкания. Работы выполняются только на холодном двигателе.
- Сбросьте давление в топливной системе. Для этого открутите защитный колпачок со штуцера рампы, аккуратно нажмите на золотник и подставьте ветошь для сбора топлива.
- Снимите пластиковую крышку двигателя, открутив крепёжные винты торцевым ключом на 10.
- Отключите разъёмы от всех форсунок. Нажмите фиксатор на колодке и потяните штекер на себя. Повреждённые разъёмы сразу заменяйте.
- Открутите крепления топливной рампы к впускному коллектору. Используйте торцевую головку на 13 и удлинитель. Обычно крепёж – это две гайки с шайбами.
- Отсоедините топливные трубки. Нажмите фиксатор на быстросъёмном соединении и аккуратно потяните трубку. При закисании используйте силиконовую смазку.
- Осторожно извлеките топливную рампу с установленными форсунками, покачивая её из стороны в сторону. При залипании уплотнительных колец не применяйте усилие – лучше предварительно обработать места соединений очистителем типа WD-40.
Уложите рампу на чистую поверхность. Осмотрите форсунки и уплотнители на наличие трещин и износа. Замена колец обязательна при любом демонтаже.
Как аккуратно извлечь форсунки из посадочных мест
Перед снятием форсунок двигателя УАЗ 409 необходимо сбросить давление в топливной рампе. Для этого отключите насос, запустите двигатель и дождитесь его остановки. Затем отсоедините клемму аккумулятора.
Работа проводится на остывшем моторе. Чтобы не повредить жгут проводки, аккуратно отсоедините разъёмы с форсунок, поддев фиксатор тонкой отвёрткой.
- Снимите крепления топливной рампы, используя головку на 10 мм. Крепёжные болты выкручивайте равномерно, чтобы избежать деформации.
- Осторожно расшевелите рампу и потяните её вверх, поддерживая обеими руками. При закисании посадочных мест примените лёгкие покачивания, но не применяйте силу.
- Если форсунка осталась в головке блока, зацепите её за корпус с помощью пластикового съёмника или плоскогубцев с резиновыми накладками, избегая контакта с распылителем.
- Не допускайте перекосов при извлечении, чтобы не повредить уплотнительные кольца и посадочные гнёзда.
- После снятия проверьте целостность резинок и наличие мусора в гнезде. При необходимости продуйте отверстие сжатым воздухом.
Сразу после снятия закройте отверстия чистыми заглушками, чтобы предотвратить попадание пыли и влаги в двигатель.
Проверка состояния уплотнительных колец форсунок
Уплотнительные кольца форсунок УАЗ 409 играют важную роль в обеспечении герметичности соединения форсунки с топливной рейкой и впускным коллектором. Для предотвращения утечек топлива или воздуха важно регулярно проверять их состояние.
При осмотре уплотнительных колец обратите внимание на следующие признаки износа:
1. Трещины и поры. Трещины на кольцах могут возникать из-за старения материала или воздействия высоких температур. Появление трещин снижает герметичность, что ведет к утечке топлива или образованию неправильных воздушных смесей.
2. Износ по краям. Если кольца сильно изношены по краям или имеют явные следы трения, их необходимо заменить. Изношенное кольцо не сможет обеспечить должную герметичность, что приведет к нестабильной работе двигателя.
3. Признаки старения. Материал уплотнительных колец со временем теряет свою эластичность, что может привести к утечкам топлива. Для проверки старения кольца слегка сжмите его – если оно не восстанавливает свою форму или становится жестким, его необходимо заменить.
4. Неровности и дефекты поверхности. Проверяйте кольца на наличие неровностей, вмятин или других механических повреждений. Даже малейшие дефекты могут повлиять на герметичность, особенно при высоком давлении топлива.
Для замены колец используйте исключительно оригинальные запчасти, так как это гарантирует точную посадку и надежную работу системы. Установка некачественных уплотнительных колец может привести к протечкам, что повлияет на работу двигателя и безопасность эксплуатации автомобиля.
Очистка посадочных гнезд перед обратной установкой
Перед установкой форсунок в гнезда необходимо тщательно очистить посадочные места. Для этого потребуется несколько инструментов: очиститель, щетка с жестким ворсом, сухая ветошь и компрессор для сжатого воздуха. Процесс очистки помогает избежать попадания загрязнений в систему подачи топлива, что может привести к неправильной работе форсунок.
Начните с того, что аккуратно удалите остатки топлива и грязь с поверхности гнезда. Для этого используйте специальный очиститель для инжекторных систем. Нанесите его на посадочное место и оставьте на несколько минут для растворения загрязнений.
Затем с помощью щетки с жестким ворсом тщательно прочистите каждый участок гнезда. Особое внимание уделите труднодоступным зонам, в которых могут накопиться отложения. После очистки используйте сжатый воздух, чтобы удалить остатки жидкости и частиц.
После того как посадочные места очищены, протрите их сухой чистой ветошью для окончательной ликвидации мелких частиц. Убедитесь, что на поверхности не осталось никаких следов очистителей или грязи, чтобы предотвратить их попадание в систему при установке форсунки.
Если на посадочном месте есть следы коррозии, их можно аккуратно удалить с помощью мелкой абразивной пасты или скребка. Однако избегайте повреждения металлической поверхности, так как это может нарушить герметичность установки форсунки.
По завершении очистки внимательно осмотрите гнезда на наличие трещин или других повреждений, которые могут повлиять на работу форсунок. Если повреждения есть, лучше заменить поврежденные детали перед установкой новых форсунок.
Как избежать повреждений при установке новых или очищенных форсунок
При установке новых или очищенных форсунок на двигатель УАЗ 409 важно соблюдать несколько ключевых рекомендаций для предотвращения повреждений. Неосторожность на этом этапе может привести к неправильной работе системы впрыска, потере производительности двигателя или даже поломке форсунок.
1. Использование оригинальных или качественных деталей: Всегда выбирайте форсунки, которые полностью соответствуют заводским характеристикам. Подделки или детали низкого качества могут иметь дефекты, которые повредят как саму форсунку, так и компоненты топливной системы.
2. Чистота рабочей области: Перед установкой форсунок тщательно очистите посадочные места на головке блока цилиндров. На них не должно быть грязи, масла или старого топлива, так как эти вещества могут повлиять на герметичность соединения и работу форсунки.
3. Использование правильного инструмента: При установке форсунок используйте только рекомендованный производителем инструмент. Не пытайтесь устанавливать форсунки с помощью универсальных инструментов, это может повредить их корпус или соединения.
4. Аккуратность при подключении: При подключении форсунок к топливной системе избегайте чрезмерных усилий. Не перегибайте топливные трубки, а также следите за тем, чтобы разъемы форсунок не были повреждены. Это поможет избежать утечек топлива и проблем с давлением в системе.
5. Проверка уплотнителей и прокладок: При установке новых форсунок или очищении старых важно заменить уплотнительные кольца и прокладки. Изношенные или поврежденные элементы могут привести к утечкам и снижению эффективности работы системы впрыска.
6. Осторожность при закреплении форсунок: Убедитесь, что форсунки установлены и закреплены в посадочные гнезда правильно. Слишком сильное затягивание может привести к деформации корпуса форсунки, а недостаточное – к неполной герметичности и утечкам топлива.
7. Использование смазки: Легкое смазывание уплотнительных колец и поверхности посадки форсунки может уменьшить трение и облегчить установку, предотвращая повреждение уплотнителей и форсунки в целом. Используйте специальные смазки, рекомендованные для работы с топливными системами.
8. Проверка системы после установки: После установки форсунок обязательно проведите проверку системы на наличие утечек топлива. Это можно сделать при помощи давления в системе или с помощью специального детектора утечек.
Вопрос-ответ:
Какие инструменты понадобятся для снятия форсунок с двигателя УАЗ 409?
Для снятия форсунок с двигателя УАЗ 409 вам понадобятся следующие инструменты: ключи на 10 и 12 мм для откручивания болтов, отвертки, плоскогубцы для снятия шлангов, а также возможно использование специального съемника для форсунок, если они крепятся слишком прочно. Также стоит подготовить чистую тряпку, чтобы избежать загрязнения компонентов во время работы.
Как правильно отключить топливную систему перед снятием форсунок?
Перед снятием форсунок обязательно нужно отключить топливную систему, чтобы избежать утечек топлива. Для этого сначала отсоедините аккумулятор, чтобы избежать короткого замыкания. Затем следует отключить топливные шланги от рампы форсунок. Будьте осторожны, чтобы не повредить шланги и соединения. Лучше всего использовать специальный инструмент для отсоединения шлангов, чтобы избежать повреждений.
Какие трудности могут возникнуть при снятии форсунок с двигателя УАЗ 409?
Одной из главных трудностей является наличие коррозии на местах соединения форсунок с топливной рампой и головкой двигателя. Форсунки могут быть плотно зафиксированы, что затрудняет их снятие. Иногда помогает использование силиконового масла или специального смазочного вещества для ослабления соединений. Также, если форсунки долго не менялись, они могут быть заблокированы грязью или нагаром, что потребует дополнительного усилия.
Нужно ли после снятия форсунок очищать топливную систему?
Да, после снятия форсунок рекомендуется очистить топливную систему от возможных загрязнений. Можно использовать специальный очиститель для форсунок или топливной системы. Это поможет не только продлить срок службы новых форсунок, но и улучшить работу двигателя. Главное — не забывать о чистоте соединений и корпуса форсунок при установке их обратно.
Как правильно установить форсунки на место после их снятия?
После снятия и осмотра форсунок их необходимо установить обратно в том же порядке, в котором они были сняты. При установке важно тщательно очистить места соединений, чтобы избежать попадания грязи. Форсунки должны быть установлены на свои крепления и зафиксированы с необходимым усилием. Также не забудьте про уплотнительные кольца, они должны быть в хорошем состоянии, чтобы избежать утечек топлива.
Как правильно снять форсунки с двигателя УАЗ 409?
Чтобы снять форсунки с двигателя УАЗ 409, необходимо выполнить несколько шагов. Во-первых, открутите аккумулятор, чтобы избежать случайного короткого замыкания. Далее, отсоедините топливные трубки от форсунок. Для этого нужно аккуратно ослабить крепежные элементы, которые их фиксируют. После этого можно приступить к снятию самой форсунки. Используйте специальный инструмент или мягкие рычаги, чтобы избежать повреждения компонента. Не забывайте о порядке снятия, чтобы при сборке не возникло проблем. Если форсунка сильно закреплена, не пытайтесь силой ее вытащить, лучше слегка поддеть с другой стороны. После снятия форсунок внимательно осмотрите их на наличие загрязнений или повреждений.
