Снятие головки блока цилиндров (ГБЦ) на УАЗ 409 требует внимательности и точности, поскольку процесс включает работу с важными компонентами двигателя. ГБЦ отвечает за эффективность сгорания и герметичность камеры сгорания, поэтому неправильное выполнение этой процедуры может привести к повреждению деталей и снижению производительности автомобиля.
Первоначальная подготовка: прежде чем приступить к демонтажу головки, необходимо убедиться, что двигатель остыл и не содержит избыточного давления в системе охлаждения. Отключите аккумулятор, чтобы избежать коротких замыканий. Слейте охлаждающую жидкость, а затем снимите воздуховоды и все соединения, которые могут препятствовать доступу к ГБЦ.
Последовательность снятия: начните с того, что снимите все элементы, которые крепят головку к блоку цилиндров. Используйте ключи, чтобы аккуратно открутить болты крепления, следуя схеме, рекомендованной производителем, чтобы избежать повреждения резьбы или деформации головки. Обратите внимание на маркировку болтов – она может различаться по длине и характеру, в зависимости от позиции.
Особенности УАЗ 409: у этого автомобиля есть свои особенности, которые стоит учитывать при снятии головки. Для УАЗ 409 характерна более сложная система крепления, чем у других автомобилей, что может потребовать дополнительных усилий при откручивании болтов. Не забудьте проверить состояние прокладки головки блока перед установкой новой – износ или повреждения прокладки часто приводят к перегреву и утечкам.
Рекомендация: при снятии головки блока цилиндров важно соблюдать осторожность, чтобы не повредить сопрягающиеся поверхности. Используйте специальные инструменты, чтобы избежать повреждений резьбы болтов или крепежных отверстий в блоке цилиндров.

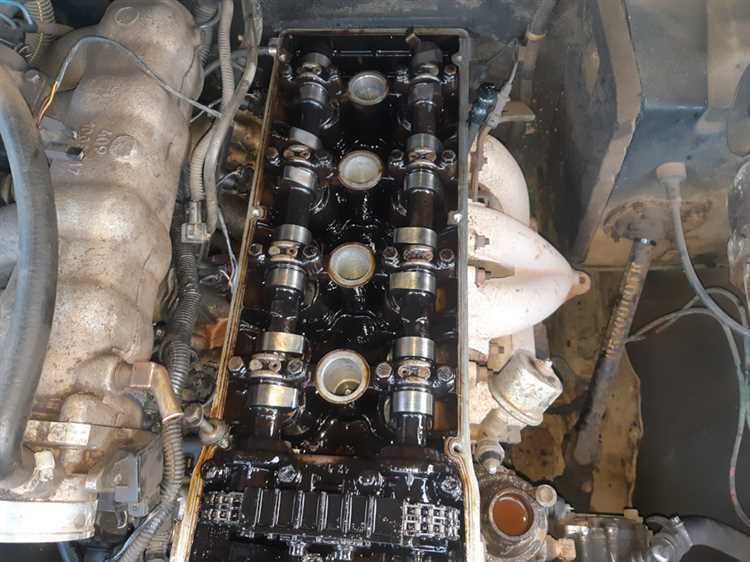

Подготовка инструмента и рабочего места для демонтажа головки блока
Для демонтажа головки блока цилиндров УАЗ 409 необходимо подготовить набор инструментов, который обеспечит эффективную работу и минимизирует риск повреждений. Основные инструменты:
— Набор торцевых головок (10, 12, 13, 17 мм) для откручивания болтов крепления головки;
— Динамометрический ключ для точного затягивания болтов при установке головки;
— Ключи (12, 14, 17, 19 мм) для работы с крепежами и соединениями;
— Специальные ключи для демонтажа форсунок и других деталей, если они расположены в головке;
— Молоток с резиновым или пластиковым ударным элементом для аккуратного снятия элементов;
— Различные удлинители и карданные соединения для удобства работы в ограниченном пространстве;
— Приспособления для извлечения клапанов, если потребуется разобрать клапанный механизм;
— Шестигранники для откручивания элементов с внутренними гранями;
— Набор отверток для демонтажа крышек и защитных элементов.
Рабочее место должно быть подготовлено так, чтобы обеспечить удобный доступ к двигателю и все необходимые инструменты. Для этого перед началом работы снимите элементы, которые могут мешать (например, воздушный фильтр, корпус коллектора). Освободите пространство под капотом для комфортной работы.
Перед началом работы отключите аккумулятор, чтобы избежать случайных коротких замыканий. Подготовьте контейнеры для болтов и мелких деталей, чтобы не потерять их в процессе работы. Работайте в хорошо освещенной зоне, чтобы видеть все детали, особенно в труднодоступных местах. Используйте защитные перчатки и очки для безопасности при работе с горячими частями и острыми элементами.
Как отсоединить аккумулятор и снять компоненты для доступа к головке
Перед началом работы важно отсоединить аккумулятор, чтобы избежать коротких замыканий и других электрических проблем. Сначала откройте капот и найдите аккумулятор. Используя гаечный ключ на 10 мм, отсоедините отрицательную клемму (-). Это предотвратит случайные замыкания и повреждения электрооборудования автомобиля.
Затем снимите положительную клемму аккумулятора, также используя ключ на 10 мм. Если аккумулятор не планируется устанавливать обратно сразу, извлеките его из моторного отсека для удобства работы.
После этого потребуется снять компоненты, которые могут помешать доступу к головке блока цилиндров. Начните с удаления воздушного фильтра. Для этого открутите крепления фильтра, снимите шланги и демонтируйте его, чтобы обеспечить свободный доступ к компонентам двигателя.
Следующий шаг – демонтаж выпускного коллектора. Используя трещотку с головкой, открутите болты, фиксирующие коллектор к головке блока. Помните, что некоторые болты могут быть сильно затянуты, поэтому будьте готовы применить усилие. После откручивания аккуратно снимите коллектор.
Далее необходимо отсоединить все топливные и воздушные шланги, которые могут мешать демонтажу головки. Для этого с помощью подходящего инструмента открутите крепежные элементы и аккуратно снимите шланги с соответствующих соединений.
При необходимости снимите распределительный механизм, если он перекрывает доступ к головке. Для этого открутите крепежи и снимите цепь или ремень, в зависимости от конструкции вашего УАЗа.
После того как все компоненты сняты, убедитесь, что все соединения, которые могут затруднить снятие головки, отсоединены. Подготовьте место для дальнейшей работы с головкой блока цилиндров.
Порядок отсоединения системы охлаждения перед снятием головки блока
Перед снятием головки блока цилиндров на УАЗ 409 необходимо аккуратно отсоединить элементы системы охлаждения, чтобы избежать повреждений. Это важно для предотвращения утечек антифриза и обеспечения безопасного демонтажа.
- Отключение аккумулятора. Перед работой с системой охлаждения и электрическими компонентами всегда начинайте с отключения аккумулятора, чтобы исключить короткие замыкания или повреждения электрооборудования.
- Слив охлаждающей жидкости. Снимите крышку радиатора и открутите сливной кран на радиаторе. Откройте все необходимые краны или клапаны для слива жидкости. Используйте подходящую емкость для сбора антифриза.
- Отсоединение шлангов от радиатора. Открутите хомуты и аккуратно снимите шланги с радиатора, начиная с верхнего, затем нижнего шланга. Убедитесь, что шланги не повреждены, и пометьте их для последующей установки.
- Отключение патрубков от термостата и помпы. Открутите хомуты, отсоедините патрубки, и аккуратно их снимите. Важно соблюдать осторожность, чтобы не повредить пластиковые или резиновые соединения.
- Отсоединение датчиков температуры и других элементов. Если на системе охлаждения установлены датчики температуры, убедитесь, что все провода отсоединены. Обратите внимание на датчик давления в системе охлаждения, если он есть.
- Снятие радиатора (если необходимо). В случае, если для снятия головки блока требуется дополнительный доступ, снимите радиатор, открутив крепежи и отложив его в сторону. Обязательно следите за состоянием радиатора и его креплений при снятии.
После выполнения всех перечисленных действий система охлаждения будет полностью отсоединена от двигателя, что позволит безопасно приступить к демонтажу головки блока цилиндров.

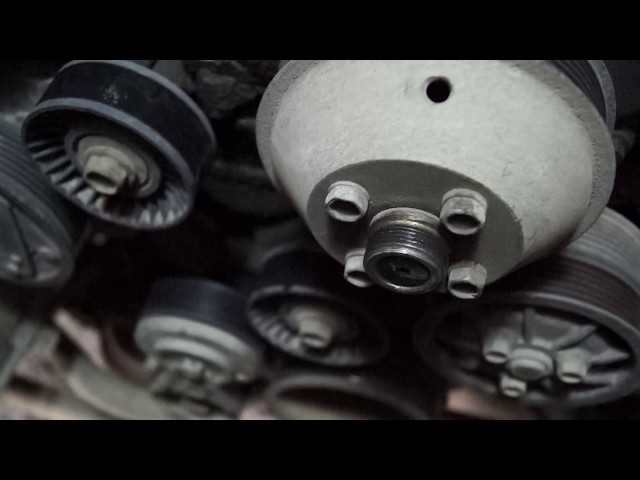

Как правильно снять впускной и выпускной коллекторы
Перед началом работы необходимо подготовить необходимые инструменты: набор головок, ключей, трещотку, отвертки и герметик для повторной установки. Снимайте коллекторы поочередно, начиная с впускного, чтобы избежать повреждения элементов системы.
1. Отключение аккумулятора: перед работой на двигателе отключите аккумулятор, чтобы избежать коротких замыканий при снятии компонентов.
2. Демонтаж воздушного фильтра: начните с снятия корпуса воздушного фильтра и соединений с впускным коллектором. Используйте отвертку для ослабления хомутов и отсоединения воздуховодов.
3. Снятие впускного коллектора: ослабьте болты, которые крепят впускной коллектор к головке блока цилиндров. Обычно это несколько болтов в центральной и боковых частях. После этого аккуратно снимите коллектор, избегая застревания из-за возможных загрязнений или коррозии на соединениях.
4. Подготовка к снятию выпускного коллектора: перед снятием выпускного коллектора убедитесь, что все системы, связанные с ним, отсоединены, включая датчики и трубопроводы. Используйте головку для откручивания болтов, которые крепят коллектор к выпускным клапанам.
5. Снятие выпускного коллектора: ослабьте болты и гайки, фиксирующие выпускной коллектор, начиная с нижней части. При необходимости используйте баллонный ключ для увеличения усилия. После демонтажа аккуратно извлеките коллектор, проверяя, чтобы не повредить уплотнительные прокладки.
6. Проверка деталей: после снятия коллекторов тщательно осмотрите уплотнительные прокладки на предмет повреждений. Если они изношены, замените их перед повторной установкой.
7. Очистка: перед установкой новых прокладок очистите поверхности головки блока цилиндров и самих коллекторов от грязи и углеродных отложений. Используйте специальные чистящие средства для удаления остатков масла и других загрязнений.
Удаление распределительного вала и других элементов, мешающих снятию головки
Перед тем как приступить к снятию головки блока цилиндров на УАЗ 409, необходимо удалить несколько важных элементов, включая распределительный вал. Это обязательный шаг, так как многие крепежи головки скрыты под его конструкцией.
Для того чтобы удалить распределительный вал, выполните следующие шаги:
- Снимите крышку распределительного вала. Для этого открутите все болты, удерживающие крышку. Обычно их 4–6, в зависимости от конструкции.
- Осторожно извлеките крышку, убедившись, что вала не повреждены. Не забывайте о расположении каждой детали, чтобы потом собрать всё в исходном виде.
- После снятия крышки, открутите болты, удерживающие распределительный вал. Обычно они расположены в верхней части блока цилиндров.
- Аккуратно извлеките распределительный вал, предварительно ослабив натяжитель цепи ГРМ. Для этого потребуется ослабить болты натяжителя и освободить цепь от его механизма.
- Если распределительный вал не выходит свободно, проверьте наличие заеданий. В некоторых случаях необходимо слегка повращать вал, чтобы снять его с места.
После того как распределительный вал снят, перейдите к следующей важной части работы – удалению цепи ГРМ. Откручивайте все натяжители и ролики цепи. Чтобы не повредить цепь, рекомендуется отметить её положение относительно звездочек перед снятием.
Если имеются дополнительные элементы, такие как водяной насос или генератор, которые мешают доступу к головке, их также следует снять. Обычно для этого необходимо:
- Открутить крепежи генератора и аккуратно его извлечь.
- Освободить все трубки, проводку и шланги, которые мешают демонтажу головки блока цилиндров.
- Для снятия водяного насоса открутите болты и снимите насос, при этом стоит обратить внимание на прокладку, чтобы избежать её повреждения.
После того как все препятствующие элементы удалены, можно приступать непосредственно к снятию головки блока цилиндров. Проверяйте каждый шаг работы, чтобы избежать повреждений других компонентов.
Рекомендации по ослаблению болтов головки блока цилиндров
Перед ослаблением болтов головки блока цилиндров УАЗ 409 необходимо обеспечить доступ к ним, сняв соответствующие компоненты, такие как впускной и выпускной коллекторы, распределительный вал и другие элементы, которые могут мешать. Подготовьте необходимые инструменты: вороток с удлинителем, головку с правильным размером, желательно с трещоткой для удобства работы.
Начинайте ослабление болтов с центральных и двигайтесь к краям. Это позволяет равномерно распределить нагрузку на головку блока, минимизируя риск ее деформации. Важно соблюдать последовательность ослабления, указанную в технической документации автомобиля. Обычно это делается в несколько этапов, начиная с меньшего момента затяжки и постепенно увеличивая усилие.
Используйте моментный ключ для точности. Применение рычага с удлинением воротка помогает легче ослабить болты, но не переусердствуйте, чтобы не сорвать резьбу. Если болт сильно закис, можно воспользоваться специальными жидкостями для размягчения коррозии, но не применяйте слишком агрессивные средства, чтобы избежать повреждения металла.
После ослабления всех болтов, аккуратно снимите головку блока цилиндров, стараясь избежать заедания на прокладке. Это предотвратит повреждения как самой головки, так и поверхности блока цилиндров. Важно помнить, что болты головки блока цилиндров, как правило, не подлежат повторному использованию после снятия. Рекомендуется заменять их новыми, чтобы избежать повреждения при повторной установке.

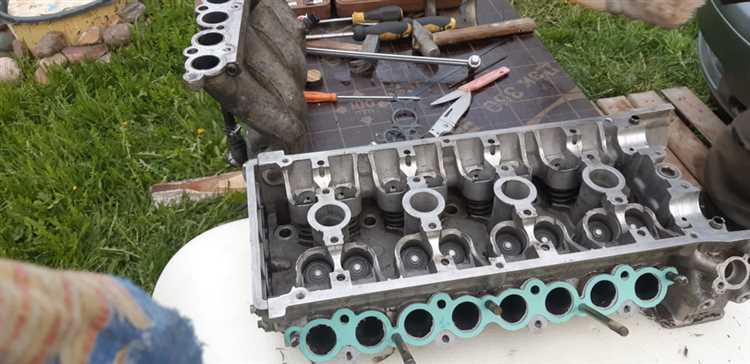

Как снять головку блока цилиндров с учетом особенностей УАЗ 409
Процесс снятия головки блока цилиндров (ГБЦ) на УАЗ 409 требует внимательности и точности из-за конструкции двигателя и особенностей расположения крепежных элементов. Для выполнения этой работы вам понадобятся базовые инструменты и правильная последовательность действий.
Необходимые инструменты: ключи, торцевые головки, удлинители, набор головок, отвертка, специальный инструмент для снятия прокладок, молоток с мягким бойком.
Подготовка: перед началом работы отключите аккумулятор и убедитесь, что двигатель остыл. Затем снимите крышку клапанов и все вспомогательные элементы, которые могут препятствовать снятию головки (например, распределительный вал, масляный фильтр). Для удобства работы рекомендуется снять головку блока с одной стороны двигателя.
Шаг 1: Ослабление крепежа
На УАЗ 409 головка блока цилиндров закреплена болтами, расположенными в определенной последовательности. Необходимо строго следовать инструкции по ослаблению болтов, чтобы избежать повреждения поверхности ГБЦ или блока цилиндров. Используйте динамометрический ключ, чтобы ослабить болты в порядке, указанном в мануале: сначала центральные болты, затем по периметру. Работайте поэтапно, уменьшив напряжение на каждый болт.
Шаг 2: Снятие головки блока цилиндров
После ослабления всех крепежных болтов аккуратно постучите по головке блока мягким молотком. Это поможет разъединить ее с блоком цилиндров. Важно соблюдать осторожность, чтобы не повредить посадочные места. При необходимости используйте монтажную лопаточку, чтобы аккуратно отсоединить головку от блока. Не применяйте чрезмерное усилие, чтобы избежать повреждения прокладки и поверхности головки.
Шаг 3: Проверка на повреждения
После снятия головки блока цилиндров осмотрите ее на наличие трещин, повреждений или износа. При выявлении дефектов, таких как трещины в области клапанов или каналов охлаждения, рекомендуется обратиться в мастерскую для дальнейшего ремонта или замены деталей.
Шаг 4: Удаление старой прокладки
Удалите старую прокладку головки блока цилиндров, используя специальный инструмент для снятия прокладок. Важно тщательно очистить все поверхности от остатков старой прокладки и загрязнений, чтобы новая прокладка могла надежно закрепиться при установке.
Совет: будьте аккуратны при снятии головки блока на УАЗ 409, так как неправильное обращение с болтами и крепежными элементами может привести к их повреждению или износу. Обязательно соблюдайте порядок сборки при установке новой головки.
Что нужно проверить при снятии головки для диагностики повреждений двигателя
При снятии головки блока цилиндров для диагностики важно уделить внимание нескольким ключевым зонам, чтобы точно определить состояние двигателя и выявить возможные повреждения.
1. Поверхность головки блока цилиндров. Проверьте её на наличие трещин, вмятин и следов перегрева. Наиболее уязвимыми участками являются области вокруг клапанов и каналы охлаждения. Трещины могут указывать на перегрев или неправильную работу системы охлаждения.
2. Состояние седел клапанов. Обратите внимание на возможные износы или повреждения на седлах клапанов. Если седло имеет микротрещины или явные повреждения, это может привести к плохому герметизму клапанов и утечке компрессии.
3. Проверка клапанов и направляющих клапанов. Осмотрите клапаны на наличие следов коррозии, износа и деформации. Оцените состояние направляющих клапанов – если они имеют люфт, это может вызвать плохое закрытие клапанов, что снизит эффективность работы двигателя.
4. Головка блока и деформации. Примените специальный инструмент, чтобы проверить геометрию головки блока цилиндров. Если поверхность головки деформирована, её потребуется шлифовать. Важно также измерить её на наличие искривлений, что поможет избежать нарушений в герметичности при установке.
5. Прокладка головки блока цилиндров. Тщательно осмотрите старую прокладку на признаки повреждений: сгоревшие участки, выгоревшие места или коррозию. Это может свидетельствовать о перегреве двигателя или утечке охлаждающей жидкости в цилиндры.
6. Проверка состояния цилиндров. После снятия головки блока важно провести осмотр верхней части цилиндров. Проверьте наличие задиров, коррозии и других повреждений на стенках цилиндров, что может быть результатом недостаточной смазки или попадания инородных частиц в камеру сгорания.
7. Оценка состояния крепежных элементов. Не забудьте проверить болты и гайки, которые крепят головку. Они не должны быть изогнутыми или поврежденными. При обнаружении следов износа или деформации крепеж следует заменить, чтобы избежать проблем при последующей установке.
Проведение диагностики этих элементов позволит выявить скрытые дефекты и принять меры для их устранения, чтобы избежать серьёзных поломок в будущем.
Вопрос-ответ:
Как правильно снять головку блока цилиндров на УАЗ 409?
Снятие головки блока цилиндров на УАЗ 409 требует внимательности и соблюдения определенной последовательности действий. Начните с демонтажа всех элементов, которые могут мешать доступу к головке: воздушные фильтры, системы питания и охлаждения, а также соединения трубок и проводов. Затем открутите все болты крепления головки блока. Не забудьте пометить, какой болт где находился, чтобы при установке не возникло проблем. После того как все крепления сняты, аккуратно поднимите головку, используя специальный инструмент для её подъема, чтобы избежать повреждений.
Какие инструменты нужны для снятия головки блока цилиндров на УАЗ 409?
Для снятия головки блока цилиндров на УАЗ 409 вам понадобятся следующие инструменты: ключи для откручивания болтов (обычно подходят ключи на 10, 12 и 14), головка для гайков с удлинителем, съемник для пружин клапанов, а также специальный набор для снятия крышек клапанов. Важно, чтобы инструменты были в хорошем состоянии, чтобы избежать повреждения деталей.
Нужно ли заменять прокладку головки блока цилиндров при снятии на УАЗ 409?
Да, прокладку головки блока цилиндров на УАЗ 409 рекомендуется менять каждый раз, когда головка снимается. Это связано с тем, что прокладка теряет свою герметичность после установки, и повторное использование старой прокладки может привести к утечкам масла или охлаждающей жидкости, что в свою очередь может вызвать перегрев или другие проблемы с двигателем. Замена прокладки стоит недорого, а это обеспечит надежную работу двигателя после сборки.
Какие возможные проблемы могут возникнуть при снятии головки блока цилиндров на УАЗ 409?
При снятии головки блока цилиндров на УАЗ 409 могут возникнуть несколько проблем. Например, болты крепления головки могут быть закисшими или сильно затянутыми, что затруднит их откручивание. В таком случае лучше использовать проникающую жидкость и дать ей время подействовать. Также при снятии головки важно не повредить поверхность, особенно если вы планируете повторно установить головку. Неправильная установка или повреждения прокладки могут привести к утечке масла или жидкости.
Как проверить целостность головки блока цилиндров после её снятия?
После снятия головки блока цилиндров на УАЗ 409 важно тщательно проверить её на наличие трещин или повреждений. Для этого осмотрите рабочие поверхности головки и поверхность контакта с прокладкой на предмет неровностей. Также можно провести проверку с использованием специального оборудования, например, на герметичность с помощью давления или воды. Если обнаружены трещины или другие повреждения, головку необходимо отдать на ремонт или замену.
Как правильно снять головку блока цилиндров на УАЗ 409?
Для того чтобы снять головку блока цилиндров на УАЗ 409, нужно выполнить несколько шагов. Во-первых, снимите воздушный фильтр и отсоедините все подключенные трубки и шланги. Затем отсоедините систему охлаждения (патрубки и термостат). Следующий шаг — открутить все болты, которые крепят головку блока цилиндров. Обычно их 10-12 штук. При этом рекомендуется начинать откручивание с болтов по краям и постепенно переходить к центральным. После этого осторожно поднимите головку блока, используя подходящие инструменты, чтобы не повредить её. Важно помнить, что перед тем как установить новую головку или прокладку, необходимо тщательно очистить рабочие поверхности блока и головки от грязи и старых прокладок.
Какие могут возникнуть проблемы при снятии головки блока цилиндров на УАЗ 409 и как их избежать?
При снятии головки блока цилиндров на УАЗ 409 можно столкнуться с рядом проблем. Одна из самых распространенных — это закисшие или заржавевшие болты, которые могут не поддаваться откручиванию. В этом случае рекомендуется использовать проникающую смазку, чтобы облегчить процесс. Также часто возникают трудности при снятии головки, если она сильно прикипела к блоку. В таком случае можно осторожно постучать по головке молотком через деревянный брусок, чтобы освободить её. Еще одной проблемой является возможное повреждение прокладки или рабочей поверхности головки и блока. Чтобы этого избежать, важно следить за аккуратностью при откручивании болтов и снятии головки. Также не стоит забывать о необходимости проверки состояния болтов — если они повреждены, их нужно заменить перед сборкой.
