Как снять кабину уаз 3303

Кабина УАЗ 3303 крепится к раме через шесть опорных точек, включая передние и задние кронштейны, а также центральные подушки. Для демонтажа потребуется минимальный набор инструмента: головки на 17 и 19, удлинитель, монтажка, домкрат и лебёдка или подъёмная балка. Все операции желательно проводить вдвоём – масса кабины превышает 180 кг.

Перед снятием необходимо отключить все соединения с рамой: рулевой вал от рулевого редуктора, провода и жгуты электропроводки, трос газа, патрубки отопителя, тормозные и сцепные трубки. Обязательно слейте антифриз и отсоедините аккумулятор. При демонтаже важно зафиксировать положение всех шлангов и проводов – рекомендуется использовать маркировку или фотофиксацию.

Особое внимание следует уделить состоянию крепёжных болтов – на старых машинах они могут быть прикипевшими или разрушенными коррозией. Использование проникающей смазки за сутки до начала работ существенно упростит процесс. Кабину лучше поднимать равномерно, начиная с задней части, избегая перекосов и рывков.

Снятие кабины УАЗ 3303 – это трудоёмкая, но выполнимая задача для владельца с базовыми навыками слесарных работ. Главное – соблюдать последовательность и технику безопасности. Ниже приведена детальная пошаговая инструкция по выполнению этой процедуры.

Снятие кабины УАЗ 3303: пошаговая инструкция

Перед началом работ отключить аккумуляторную батарею, чтобы исключить короткое замыкание при отсоединении электропроводки.

Снять передний бампер, опорные кронштейны и фары. Открутить крепления облицовки радиатора и извлечь её. Демонтировать радиатор, предварительно слив охлаждающую жидкость через кран в нижней части радиатора.

Отключить разъёмы электропроводки, идущей к кабине: проводку приборной панели, освещения, дворников и других подключенных компонентов. Обязательно промаркировать каждый разъём для обратной установки.

Открутить рулевой вал от карданного шарнира. Демонтировать рулевую колонку, открутив её крепления в салоне и на моторном щите.

Снять педальный узел и тросики управления: сцепления, газа и тормоза. Открутить тормозные и сцепные трубки от главных цилиндров. Заглушить трубки, чтобы избежать утечки жидкости.

Снять сиденья и пол кабины, чтобы обеспечить доступ к креплениям и избежать повреждений. Открутить болты крепления кабины к раме. Всего шесть точек: четыре спереди и две сзади.

С помощью подъёмного устройства (тали или автокрана) аккуратно приподнять кабину. Следить за тем, чтобы ничего не зацепилось: провода, трубки, крепёж. При необходимости отвести мешающие элементы.

Переместить кабину на ровную поверхность или подготовленную подставку. Проверить состояние резиновых подушек и крепёжных элементов перед обратной установкой.

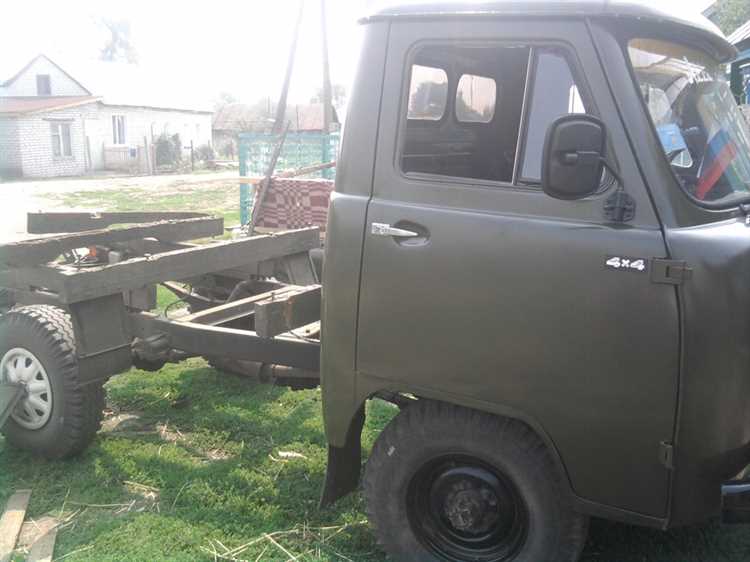

Подготовка автомобиля к демонтажу кабины

Установите УАЗ 3303 на ровную бетонную или асфальтовую площадку с возможностью подъезда крана или тельфера. Заблокируйте колёса упорами, включите первую передачу и затяните ручной тормоз.

Снимите аккумуляторную батарею. Для этого отсоедините сначала минусовую, затем плюсовую клемму. Извлеките аккумулятор и уберите его в сторону.

Слейте охлаждающую жидкость через сливной кран радиатора. Отсоедините шланги отопителя от моторного щита внутри моторного отсека. Шланги заглушите, чтобы избежать подтеканий.

Отключите проводку, идущую от жгута кабины к двигателю, блоку предохранителей, передним фарам и сигналам. Каждую колодку промаркируйте, чтобы исключить ошибки при обратной сборке.

Снимите рулевую колонку. Открутите крепление нижней части вала к рулевому механизму. Выньте вал из кабины и закрепите его снаружи во избежание повреждений.

Демонтируйте рычаги КПП и раздаточной коробки, открутив фиксирующие болты с внутренней стороны кабины. Оставшиеся отверстия закройте тряпками или заглушками.

Отсоедините топливопровод от входа в топливный насос. Трубку заглушите резиновой пробкой или зажмите подходящим хомутом.

Снимите тросы управления – дроссельной заслонкой, ручным газом, подсосом. Освободите их крепления и отведите в сторону.

Открутите крепления кабины к раме: по два болта с каждой стороны под дверями и два в передней части под радиатором. Обработайте резьбовые соединения проникающей смазкой за 1–2 дня до начала работ.

Отключение электропроводки и снятие приборной панели

Перед началом работ отсоедините минусовую клемму аккумулятора. Это исключает короткое замыкание при демонтаже элементов проводки.

Снимите крышку монтажного блока, расположенного под приборной панелью с левой стороны. Выверните крепёжные винты и аккуратно отсоедините колодки жгутов от реле и предохранителей, пометив каждый разъём для последующей сборки.

Демонтируйте рулевую колонку. Для этого открутите фиксирующие гайки под панелью, отсоедините разъёмы от подрулевых переключателей, затем аккуратно извлеките колонку из посадочного гнезда.

С обратной стороны приборной панели отсоедините все электрические разъёмы: подсветки, датчиков, выключателей. Используйте тонкую плоскую отвёртку для фиксации защёлок, чтобы избежать повреждений. Проверьте наличие массы на каждом участке – чаще всего она крепится на кузов под панелью одним винтом с клеммой. Отсоедините провод и заизолируйте его конец.

Открутите саморезы крепления панели к каркасу кузова – обычно их шесть: два по краям, два снизу и два за щитком приборов. Панель тяните на себя равномерно, удерживая за жёсткие участки, чтобы не деформировать пластиковые части. При необходимости открутите крепления воздуховодов отопителя, проходящих за панелью.

После снятия панели освободите оставшиеся участки проводки, идущие к передним стойкам, замку зажигания и блоку управления печкой. Все разъёмы отсоединяются вручную, без применения силы. Повреждённые фишки лучше заменить сразу, чтобы не нарушать контакт при сборке.

Отсоединение рулевого управления и тормозной системы

2. Демонтаж рулевой колонки: внутри кабины отсоедините кронштейн крепления колонки к панели приборов. Аккуратно извлеките колонку, избегая перегибов жгута проводки звукового сигнала и подрулевых переключателей.

3. Отключение главного тормозного цилиндра: снимите крышку бачка, откачайте тормозную жидкость с помощью шприца или вакуумного насоса. Открутите тормозные трубки гаечным ключом на 10 мм, предварительно пометив их расположение. Подложите ветошь для сбора остатков жидкости.

4. Отсоединение вакуумного усилителя: снимите шланг с обратного клапана, ослабив хомут. Затем открутите гайки крепления усилителя к щиту моторного отсека из-под капота и снимите устройство в сборе с цилиндром, стараясь не повредить прокладку.

5. Проверка перед снятием кабины: убедитесь, что рулевая колонка полностью отсоединена, а тормозные магистрали не натянуты. Любое оставшееся соединение приведёт к повреждению компонентов при подъёме кабины.

Демонтаж топливных и гидравлических соединений

Перед отсоединением топливной и гидравлической магистрали обязательно сбросить давление в системе. На УАЗ 3303 для этого достаточно выждать 10–15 минут после выключения зажигания. Работы выполнять при отключённой массе.

1. Открутить гайки крепления топливопроводов к топливному фильтру, расположенному на раме под кабиной. Использовать ключ на 17 и 19.
2. Снять шланг подачи топлива с топливного насоса высокого давления (ТНВД), ослабив хомут отвёрткой. При наличии пластиковых клипс – демонтировать аккуратно, не повредив фиксатор.
3. Отсоединить обратку от ТНВД и топливного бака. Протереть соединения перед снятием, чтобы избежать попадания грязи в систему.
4. Перекрыть гидравлические линии, идущие к цилиндру сцепления и ГУР, с помощью силиконовых заглушек. Это предотвратит утечку жидкости при демонтаже.
5. Открутить металлические трубки от главного цилиндра сцепления. Использовать трубчатый ключ на 10, не допуская перекоса резьбы.
6. Снять шланг подачи жидкости на насос ГУР. При необходимости использовать съёмник для обжимных хомутов. Подготовить ёмкость для слива жидкости объёмом не менее 1 литра.

После демонтажа проверить целостность уплотнителей, при повреждениях заменить. Перед повторной установкой очистить резьбовые соединения и проверить их на отсутствие коррозии.

Откручивание креплений кабины к раме

Перед тем как приступать к откручиванию креплений, убедитесь, что автомобиль стоит на ровной поверхности, и колеса зафиксированы, чтобы предотвратить его движение.

Для начала потребуется снять пластиковые накладки и декоративные элементы, которые могут закрывать доступ к болтам. Используйте отвертку или специальный инструмент для аккуратного снятия этих элементов, чтобы не повредить их.

Основные крепления кабины к раме находятся в четырех точках – по два на передней и задней частях рамы с каждой стороны. На передней части крепления часто скрыты под защитными кожухами, которые нужно снять.

Для откручивания болтов используйте гаечный ключ или трещотку с подходящими насадками. Рекомендуется использовать удлинитель, чтобы облегчить доступ к креплениям, особенно если они находятся в труднодоступных местах.

Перед тем как откручивать болты, стоит пройтись по каждому из них проникающим обезжиривателем, чтобы избежать закисания. В случае сильно затянутых болтов, применяйте средство для ослабления ржавчины или специальный спрей для болтов, чтобы облегчить процесс откручивания.

Когда все болты будут ослаблены, аккуратно снимите крепления. Если кабина не поддается, рекомендуется использовать молоток, аккуратно постукивая по месту соединения, чтобы ослабить застрявшие элементы. Однако не применяйте чрезмерную силу, чтобы не повредить раму или кабину.

После снятия креплений проведите проверку на целостность болтов и гаек. В случае повреждения их стоит заменить перед установкой кабины обратно на раму.

Подъем и снятие кабины с рамы с использованием подъемного оборудования

Для безопасного и эффективного снятия кабины с рамы УАЗ 3303 необходимо использовать специализированное подъемное оборудование. Важно соблюсти несколько ключевых этапов, чтобы избежать повреждения компонентов автомобиля.

Процесс состоит из следующих этапов:

1. Подготовка: Убедитесь, что автомобиль стоит на ровной поверхности и заблокирован от случайного движения. Освободите пространство вокруг кабины для маневров оборудования.
2. Отсоединение электрических и механических соединений: Перед подъемом кабины необходимо отключить аккумулятор, отсоединить провода и шланги, ведущие к кабине (топливные, охлаждающие жидкости, воздухопроводные системы). Запишите порядок отсоединения для последующего подключения.
3. Установка подъемного оборудования: Используйте гидравлический подъемник или кран. Поднимайте кабину постепенно, проверяя стабильность ее положения. Для лучшей устойчивости можно использовать дополнительные поддерживающие элементы, такие как стабилизаторы.
4. Подъем кабины: Осторожно поднимите кабину на несколько сантиметров. Это позволит проверить правильность установленных креплений подъемного оборудования и избежать перекоса. Убедитесь, что кабина свободно двигается и не цепляется за другие элементы.
5. Снятие кабины: После того как кабина поднята на необходимую высоту, аккуратно снимите ее с рамы, двигаясь медленно и контролируя процесс. Остановите подъемный механизм, как только кабина полностью освободится от рамы.
6. Проверка и установка: После снятия кабины осмотрите подъемное оборудование и состояние всех деталей. Для последующей установки используйте обратную последовательность действий.

Использование подъемного оборудования требует внимательности и точности. Проверьте состояние подъёмников и убедитесь, что они подходят для работы с таким типом автомобиля. Регулярные проверки и техническое обслуживание подъемных устройств также являются необходимыми для обеспечения безопасности процесса.

Вопрос-ответ:

Как снять кабину с УАЗ 3303? Какой порядок действий?

Для снятия кабины с УАЗ 3303 нужно выполнить несколько шагов. Во-первых, необходимо отключить аккумулятор и снять все электрические соединения. Затем откручиваем болты и гайки, крепящие кабину к раме, а также отсоединяем все трубопроводные соединения (тормоза, топливо и охлаждение). После этого нужно аккуратно поднять кабину с помощью подъёмника или крана, чтобы избежать повреждений. Важно заранее подготовить инструменты и помощь, так как кабина довольно тяжёлая и объёмная.

Какие инструменты потребуются для снятия кабины УАЗ 3303?

Для снятия кабины УАЗ 3303 потребуется набор стандартных инструментов: гаечные ключи, отвертки, торцевые головки с удлинителями, подъёмник или краны для подъёма тяжелых деталей. Также может понадобиться домкрат для поднятия рамы или креплений кабины в процессе работы, а для отсоединения трубопроводов и электрических соединений — дополнительные инструменты, например, пассатижи или обжимные клещи.

Сколько времени может занять снятие кабины с УАЗ 3303?

Процесс снятия кабины с УАЗ 3303 может занять от 2 до 4 часов, в зависимости от опыта и наличия помощников. Если выполнять работу без спешки и с заранее подготовленными инструментами, процесс может быть выполнен быстрее. Но важно не торопиться, чтобы избежать повреждений кабины или других частей автомобиля.

Какие часто встречающиеся ошибки можно допустить при снятии кабины УАЗ 3303?

Одной из распространённых ошибок является недостаточная фиксация кабины перед её подъёмом. Если кабина не будет правильно закреплена, она может опрокинуться или повредиться. Также важно точно отсоединить все трубопроводы и электрические соединения перед подъёмом, чтобы избежать их повреждения. Неправильное использование подъёмного оборудования может привести к травмам или поломкам.

Нужно ли иметь опыт для снятия кабины с УАЗ 3303?

Опыт не является обязательным, но сильно облегчает задачу. Если у вас есть базовые навыки работы с автомобилями и инструментами, вы сможете справиться с этой задачей. Однако если вы не уверены в своих силах, лучше пригласить помощников или профессионалов. Правильная подготовка и внимание к деталям помогут избежать многих ошибок и повреждений во время работы.

Как снять кабину с УАЗ 3303?

Снятие кабины с УАЗ 3303 требует определенной подготовки и соблюдения последовательности шагов. Для начала необходимо поднять переднюю часть автомобиля с помощью подъемника или домкрата, чтобы обеспечить удобный доступ к креплениям. Затем следует отсоединить все электрические соединения, такие как провода и разъемы, а также снять топливные и тормозные шланги. После этого нужно открутить болты, которые крепят кабину к шасси. Обычно их около шести или восьми, и они расположены с каждой стороны машины. Когда все крепления откручены, аккуратно поднимите кабину, чтобы она снялась с автомобиля.
