В багажном отделении УАЗ Патриот 2019 года обшивка крепится на пластиковые клипсы и саморезы, скрытые под декоративными элементами. Чтобы добраться до электропроводки, датчиков парковки или усилителя антенны, требуется аккуратно демонтировать панели без повреждений.
Перед началом работ необходимо отключить минусовую клемму аккумулятора – в зоне багажника проходит проводка к задним фонарям и розетке 12В. Инструменты: пластиковый съемник панелей, отвертка Torx T20, головка на 10 мм. Металлические инструменты использовать только в крайних случаях, чтобы не поцарапать пластик.
Первая деталь для демонтажа – пороговая накладка. Она держится на защелках и легко поддевается с краев. Далее снимаются боковые панели: левая – с доступом к нише домкрата, правая – закрывает блок розетки и элементы жгута. При снятии нужно действовать поочередно, начиная сверху, не тянуть резко – клипсы могут треснуть или остаться в кузове.
Если установлен третий ряд сидений или штатная акустика, порядок демонтажа может отличаться. В таких случаях рекомендуется предварительно изучить схему креплений, чтобы избежать скрытых фиксаторов или разъемов. Все снятые элементы лучше маркировать и складывать по порядку для последующей сборки.
Необходимые инструменты для демонтажа обшивки багажника
Крестовая отвертка PH2 – основной инструмент для выкручивания саморезов, фиксирующих пластиковые панели и элементы крепления. Используется для доступа к скрытым участкам, особенно в боковых нишах.
Пластиковые монтажные лопатки – позволяют аккуратно поддевать клипсы и защелки без повреждения обшивки и лакокрасочного покрытия кузова. Металлические инструменты применять не рекомендуется.
Торцевой ключ на 10 мм – необходим для откручивания болтов крепления задней панели и направляющих элементов. Подходит как для ручной, так и для трещоточной рукоятки.
Удлинитель для торцевого ключа – облегчает работу в труднодоступных местах, например, за пластиковыми кожухами или под полом багажного отсека.
Пинцет или тонкогубцы – используются для аккуратного извлечения клипс и фиксаторов из посадочных мест без их повреждения.
Фонарик – помогает осветить закрытые и затемнённые участки, особенно при работе в вечернее время или в условиях ограниченной освещённости.
Перед началом работ рекомендуется подготовить все инструменты и очистить багажное отделение от посторонних предметов.
Порядок снятия верхней пластиковой панели крышки багажника
Откройте крышку багажника и зафиксируйте её в верхнем положении, обеспечив доступ к панели. Осмотрите верхнюю пластиковую накладку – она закреплена на клипсах и саморезах, скрытых под декоративными заглушками.

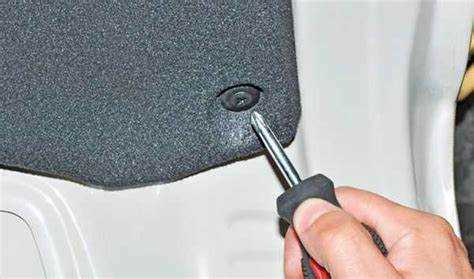

С помощью тонкой пластиковой лопатки аккуратно подденьте заглушки по краям панели. Извлеките их, стараясь не повредить пластик. Под ними находятся саморезы с головкой под крестовую отвёртку.
Открутите все саморезы, двигаясь от краёв к центру. Используйте отвёртку с магнитным наконечником – это снизит риск урона крепежа внутрь крышки.
После снятия саморезов подденьте панель снизу пластиковой лопаткой. Работайте по периметру, отсоединяя защёлки. Не тяните резко – при сильном усилии пластик может треснуть. Если фиксаторы не поддаются, аккуратно надавите изнутри крышки через технические отверстия, доступ к которым возможен после снятия обшивки по периметру.
Сняв панель, проверьте состояние креплений и фиксаторов. При наличии трещин или деформаций замените повреждённые элементы до обратной установки.
Как снять боковые обшивки багажного отсека
Для демонтажа боковых панелей обшивки в багажнике УАЗ Патриот 2019 потребуется крестовая отвертка, пластиковая лопатка и торцевой ключ на 10 мм.
- Снимите пластиковую накладку порога багажника, аккуратно поддев её по краям лопаткой.
- Открутите винты крепления пластиковых накладок, расположенных в нижней части боковых панелей.
- Извлеките фиксаторы обшивки, располагающиеся в районе колесных арок. Используйте пластиковый съемник, чтобы избежать повреждений.
- Открутите крепежи, удерживающие обшивку в верхней части, ближе к оконному проему задней стойки.
- Снимите уплотнитель задней двери в месте прилегания к панели – это обеспечит свободный доступ к краям обшивки.
- Аккуратно отсоедините панель, начиная снизу, плавно вытягивая крепления. Не допускайте резких рывков, чтобы не повредить пластиковые элементы.
Если установлены дополнительные элементы (розетки, крепления для сетки, обшивка задних колонок), их следует демонтировать отдельно до снятия основной панели.

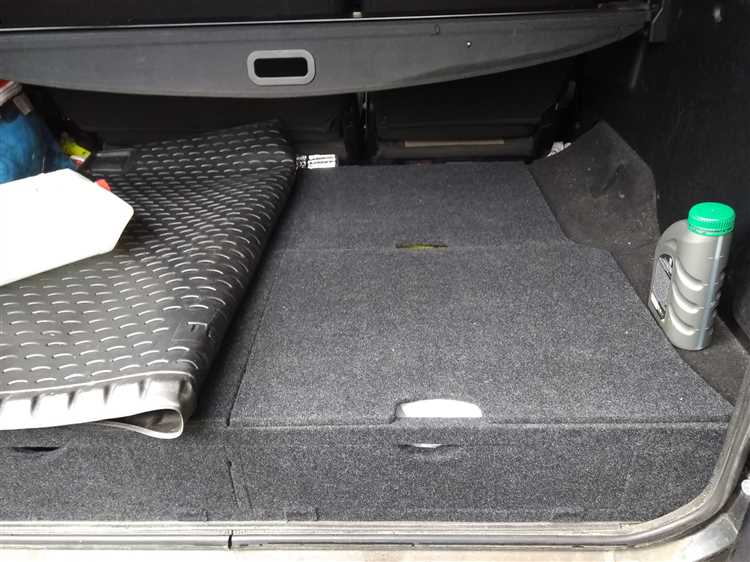

Демонтаж напольного покрытия и доступа к нише под запаску
Сначала извлекаются фиксаторы, удерживающие пластиковые направляющие напольного покрытия. Используется плоская пластиковая лопатка, чтобы избежать повреждения краев. Направляющие аккуратно поддеваются и снимаются вдоль боковых стенок багажника.
Далее убирается ковролин: его задняя часть заправлена под металлический порог – её необходимо аккуратно вытащить, приподнимая покрытие по направлению к задним сиденьям. При наличии штатных липучек или кнопок фиксации они отсоединяются вручную без применения усилия.
После удаления покрытия открывается ниша под запасное колесо. Крышка ниши закреплена на пластиковых петлях и удерживается металлической защёлкой. Защёлка отгибается вверх, крышка поднимается. Внутри располагается полноразмерное запасное колесо, домкрат и монтажный инструмент. При необходимости элементы фиксирующего хомута выкручиваются вручную или торцевым ключом на 10 мм.
Рекомендация: перед обратной установкой ковролина проверьте состояние шумоизоляционного слоя и при необходимости очистите дно ниши от влаги и пыли. Это предотвратит образование коррозии в скрытых зонах.
Задняя панель багажника УАЗ Патриот 2019 фиксируется на пластиковых клипсах и саморезах с потайной головкой. Всего установлено 8 клипс: по 3 с каждой стороны ближе к углам панели и 2 по центру внизу. Клипсы заводского образца отличаются высокой жёсткостью, поэтому при демонтаже велика вероятность их повреждения – рекомендуется использовать съёмник с широкой рабочей кромкой.
Саморезы расположены по краям панели ближе к проёму двери. Их головки могут быть скрыты резиновыми заглушками – их необходимо аккуратно поддеть пластиковым шпателем. Диаметр используемых саморезов – 4,8 мм, длина – 19 мм, под отвертку Torx T20.
Защёлки выполнены в виде интегрированных направляющих с фиксирующими лепестками. Они расположены в центральной части панели и входят в ответные пластиковые гнёзда на металле кузова. Чтобы освободить панель, необходимо потянуть её строго перпендикулярно поверхности, избегая бокового смещения, которое может привести к поломке направляющих.
После снятия панели обратите внимание на целостность защёлок и клипс. При наличии трещин или ослаблении фиксации рекомендуется заменить элементы новыми оригинальными деталями – каталожный номер клипсы: 3163-5402212.
Рекомендации по повторной установке обшивки после демонтажа
После снятия обшивки багажника УАЗ Патриот 2019 важно соблюдать несколько ключевых этапов для правильной и безопасной установки. Важно учитывать точность при возвращении всех компонентов на свои места, чтобы избежать повреждений или ненадежной фиксации элементов.
1. Проверка целостности обшивки и крепежей. Перед установкой убедитесь, что все элементы обшивки в хорошем состоянии, нет трещин или повреждений. Обратите внимание на крепежные элементы – они должны быть чистыми и неповрежденными, а резиновые уплотнители не должны быть изношены. Это поможет избежать дополнительного шума и вибраций при эксплуатации.
2. Очистка поверхности. Прежде чем установить обшивку на место, протрите все контактные поверхности багажного отсека от грязи, пыли и следов старого герметика. Это обеспечит лучшую фиксацию и предотвратит появление запахов или коррозии в дальнейшем.
3. Последовательность установки. Начинайте с установки центральных креплений. Прежде чем полностью закрепить обшивку, временно вставьте все болты и зажимы, чтобы проверить их правильное расположение. Это облегчит финальную фиксацию и обеспечит равномерную нагрузку на все крепления.
4. Уплотнение и герметизация. Используйте новый герметик для уплотнения стыков и крепежных элементов. Это поможет защитить внутреннюю часть багажника от попадания воды и пыли, а также снизит уровень шума и вибраций.
5. Проверка работы механизмов. Если обшивку снимали для доступа к механизмам (например, к петлям или электросистемам), убедитесь в их работоспособности после установки. Проверьте правильность подключения проводки и функциональность замков или датчиков.
6. Завершающая проверка. После установки всех элементов, аккуратно постучите по обшивке, чтобы убедиться в отсутствии люфтов или ненадежных соединений. Проверьте, как дверь багажника закрывается, и нет ли посторонних шумов.
Вопрос-ответ:
Как правильно снять обшивку багажника на УАЗ Патриот 2019?
Для снятия обшивки багажника на УАЗ Патриот 2019 года вам потребуется несколько инструментов: отвертка, пластиковые клипсы и, возможно, гаечный ключ. Начните с откручивания всех винтов, которые крепят обшивку к кузову. Затем осторожно вытяните пластиковые крепления, используя пластиковые клипсы, чтобы избежать повреждения поверхности. После этого можно аккуратно снять саму обшивку.
Есть ли какие-то особенности при снятии обшивки багажника на УАЗ Патриот 2019 с системой подогрева сидений?
При снятии обшивки багажника на УАЗ Патриот 2019 с системой подогрева сидений важно быть осторожным с проводами, которые могут быть подключены к подогреву. Внимательно отсоедините разъемы питания, чтобы не повредить систему. После этого можно продолжить снятие обшивки как обычно, следуя стандартной инструкции.
Какие могут быть трудности при снятии обшивки багажника на УАЗ Патриот 2019?
Одна из основных трудностей – это крепления, которые могут быть сильно затянуты или скрыты под декоративными панелями. В таких случаях нужно аккуратно работать, чтобы не сломать пластиковые элементы. Также могут возникнуть проблемы с разъемами проводки, если они скрыты за обшивкой. Поэтому перед снятием стоит проверить, не подключены ли дополнительные элементы, такие как датчики или подогрев.
Что делать, если не удается снять обшивку багажника на УАЗ Патриот 2019 из-за сломанных креплений?
Если крепления обшивки повреждены или сломаны, нужно будет заменить их на новые. Купите подходящие крепежи в магазине автозапчастей, ориентируясь на модель автомобиля. Важно быть осторожным при снятии старых креплений, чтобы не повредить пластиковую обшивку багажника. В случае если крепления невозможно снять стандартным способом, можно попробовать использовать более прочные инструменты для аккуратного извлечения поврежденных элементов.
