Рычаг переключения передач на УАЗ Буханка установлен непосредственно на корпусе коробки передач и фиксируется прижимной гайкой с резьбовой втулкой. Конструкция проста, но при демонтаже важно учитывать ряд особенностей, чтобы не повредить элементы механизма и не допустить попадания посторонних частиц в трансмиссию.
Перед началом работ необходимо обеспечить доступ к коробке передач из салона. Для этого снимается центральная накладка пола и уплотнительный чехол рычага. При наличии заводской шумоизоляции потребуется аккуратный демонтаж с сохранением крепёжных пистонов.
Основной крепёж рычага – это прижимная гайка, располагающаяся на верхней части корпуса КПП. Для её откручивания потребуется рожковый или трубчатый ключ на 24 мм. После снятия гайки рычаг извлекается строго вертикально, без перекосов – в противном случае можно повредить посадочное гнездо шаровой опоры.
Следует обратить внимание на состояние резинового демпфера и сухаря фиксации, расположенных в основании рычага. Износ этих элементов вызывает люфт и нечеткое включение передач. При обнаружении повреждений рекомендуется произвести замену до обратной установки рычага.
Все работы необходимо проводить на полностью заглушенном двигателе и зафиксированном автомобиле. После сборки проверяется чёткость включения всех передач и герметичность чехла, особенно при эксплуатации в условиях пыли и влаги.
Подготовка инструментов и создание доступа к рычагу
Для демонтажа рычага переключения передач на УАЗ Буханка потребуется следующий набор: торцовые ключи на 10 и 12 мм, вороток с удлинителем, отвёртка с плоским шлицем, пассатижи, щётка по металлу и ветошь. Работы выполняются на заглушённом автомобиле с включенным стояночным тормозом.
Сначала удаляется напольное покрытие над трансмиссией – ковролин или резиновый кожух. Если установлены декоративные панели, они откручиваются по периметру крепёжными винтами. Для удобства демонтируются сиденья переднего ряда – откручиваются четыре болта крепления на каждом сиденье с помощью ключа на 12 мм.
Открывается доступ к металлическому кожуху коробки передач. С него необходимо снять пыль, грязь и остатки смазки с помощью щётки и ветоши, чтобы избежать попадания посторонних частиц внутрь при дальнейшем разборе. Ослабляется и снимается резиновый уплотнитель рычага. Затем отвёрткой аккуратно поддеваются и снимаются защёлки или прижимные скобы, фиксирующие крышку верхнего люка над коробкой передач. После её снятия открывается полный доступ к основанию рычага.
Важный момент – перед началом работ рычаг переключения должен быть установлен в нейтральное положение, чтобы избежать трудностей при сборке и не повредить механизм выбора передач.
Демонтаж облицовки пола вокруг рычага
Перед началом работ отключите аккумулятор для предотвращения случайного замыкания. Убедитесь, что автомобиль стоит на ровной поверхности и включен стояночный тормоз.
Снимите коврики или резиновое покрытие, если они присутствуют. Далее открутите саморезы, фиксирующие металлические или пластиковые накладки пола вокруг рычага. Обычно используются винты с крестообразной головкой, расположенные по периметру облицовки.
Аккуратно подденьте облицовку плоской отверткой или пластиковым съемником, начиная с задней части. Избегайте сильного усилия – фиксаторы могут быть хрупкими от возраста. При наличии шумозащитного слоя снимите его вместе с облицовкой, стараясь не повредить подложку.
Если облицовка крепится к тоннелю пола, открутите соответствующие болты, обычно расположенные рядом с рычагом. Проверьте наличие дополнительных зацепов или фиксаторов, особенно в передней части тоннеля, чтобы избежать деформации пластика при снятии.
После снятия облицовки тщательно очистите поверхность от пыли и загрязнений. Осмотрите элементы крепления – при повреждении замените сломанные клипсы или саморезы перед обратной установкой.
Откручивание фиксирующего кольца и снятие пыльника
Для доступа к механизму крепления рычага необходимо удалить пыльник и фиксирующее кольцо, удерживающее его в гнезде кулисы. Работу проводите на остывшем автомобиле с заранее зафиксированным рычагом в нейтральном положении.

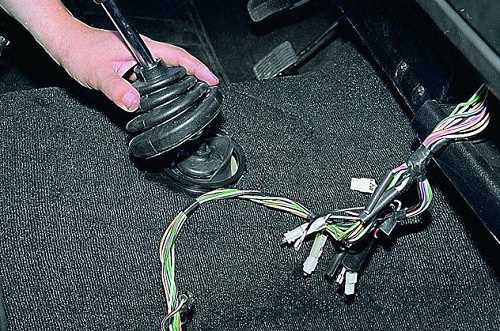

- Снимите резиновый пыльник, обхватив его снизу и аккуратно потянув вверх. Он сидит плотно, но дополнительных креплений не имеет.
- Очистите место вокруг основания рычага от грязи и масла. Используйте щетку и ветошь, чтобы избежать попадания загрязнений внутрь при демонтаже.
- Фиксирующее кольцо представляет собой резьбовую гайку с накаткой. Для его откручивания используйте подходящий ключ – чаще всего применяется разводной или газовый ключ среднего размера.
- Поворачивайте кольцо против часовой стрелки, удерживая рычаг другой рукой, чтобы избежать его проворачивания вместе с кольцом.
- После полного отвинчивания кольца аккуратно извлеките его вверх. Обратите внимание на положение пружины и шайб под ним – они должны быть установлены в том же порядке при сборке.
Храните снятые элементы в чистой ёмкости, исключая потерю мелких деталей. Перед следующими действиями осмотрите пыльник на наличие трещин – при необходимости замените.
Извлечение стопорного кольца механизма
Перед снятием стопорного кольца необходимо обеспечить доступ к верхней части корпуса КПП. Для этого демонтируется кожух рычага, затем откручиваются фиксирующие болты прижимной шайбы.
Стопорное кольцо располагается в канавке корпуса механизма выбора передач. Используйте прямые съемники или щипцы с изогнутыми концами. Инструмент должен обеспечивать надежный захват и устойчивое усилие сжатия.
Сжать кольцо необходимо равномерно, избегая перекоса. После сжатия аккуратно вытянуть кольцо вверх, не допуская его перекручивания – это может повредить посадочную канавку.
Если кольцо прикипело, предварительно обработайте его проникающей смазкой, выждите 10–15 минут. Повторная попытка извлечения проводится с контролем за положением пружины и шариков фиксатора под кольцом – они могут выскочить при демонтаже.
После снятия кольца сразу осмотрите его на предмет деформации или трещин. Поврежденные элементы подлежат обязательной замене – использование старого кольца с дефектами приведет к люфту рычага и нестабильной работе механизма.
Снятие рычага с посадочного места коробки передач
Перед началом работы необходимо заглушить двигатель, включить нейтральную передачу и зафиксировать автомобиль противооткатными упорами. Демонтаж рычага следует выполнять с внутренней стороны кабины, обеспечив свободный доступ к кожуху КПП.
- Снять резиновый защитный чехол, удерживаемый на месте металлическим хомутом или винтами. При наличии загрязнений очистить посадочную область от пыли и масла.
- Отвернуть четыре болта крепления верхней крышки рычага к корпусу коробки передач. Используется ключ на 12 мм. Болты могут быть покрыты герметиком – при необходимости применить проникающую смазку.
- После снятия крышки аккуратно потянуть рычаг вверх. Он фиксируется подпружиненным механизмом и сферическим шарниром, установленным в посадочное гнездо. Не допускать перекосов – возможен износ направляющей втулки.
- Осмотреть сферу и посадочное отверстие: при наличии следов выработки, заусенцев или трещин произвести замену. Шарнирная часть рычага должна быть гладкой, без зазубрин.
- Проверить состояние пружины фиксатора и удерживающего кольца. При износе этих элементов наблюдается люфт рычага и затруднённое включение передач.
При повторной установке обязательно нанести графитовую смазку в шарнирное соединение и проверить плотность посадки крышки. Недопустима установка без пружины фиксации – это приведёт к сбоям в работе КПП.
Проверка состояния шарниров и изношенных элементов
При снятии рычага переключения передач на УАЗ Буханка особое внимание следует уделить состоянию шарниров и других сопряжённых элементов. Шарниры отвечают за плавность работы механизма, и их износ может привести к проблемам в переключении передач.
Для проверки состояния шарниров необходимо тщательно осмотреть их на наличие люфта. Люфт может возникать из-за износа подшипников или деформации самих шарниров. При наличии люфта, особенно если он сопровождается шумом при переключении передач, следует заменить изношенные элементы.
Проверка подшипников: Снимите рычаг переключения передач и аккуратно осмотрите подшипники, которые могут быть расположены в шарнирах. Прокачайте их вручную и обратите внимание на сопротивление и наличие трения. Если подшипники работают с усилием или издают посторонний звук, они требуют замены.
Шарниры: Проверьте корпус шарниров на наличие трещин и повреждений. Коррозия и разрушение материала могут стать причиной нестабильной работы рычага. Проверьте состояние всех крепёжных элементов: ослабленные гайки или болты могут вызывать ослабление конструкции, что также повлияет на переключение передач.
Если шарниры работают с усилием, проверьте состояние смазки. Недостаток смазки ускоряет износ и повышает вероятность поломки. Применяйте качественную смазку, чтобы минимизировать трение.
Дополнительно проверьте наличие люфта в соединениях рычага с коробкой передач. Люфт в этих местах может указывать на износ втулок или других деталей, которые обеспечивают стабильное соединение рычага и трансмиссии.
Если при проверке выявлен износ или повреждения, замените все неисправные элементы. Это обеспечит стабильную работу рычага переключения и предотвратит дальнейшие проблемы с трансмиссией.
Очистка посадочного гнезда и подготовка к установке
Перед установкой рычага переключения передач на УАЗ Буханка необходимо тщательно очистить посадочное гнездо. Это гарантирует правильную фиксацию и бесперебойную работу механизмов трансмиссии.
Для начала снимите защитные элементы, такие как пыльники и уплотнительные кольца, чтобы обеспечить доступ к посадочному месту рычага. Используйте мягкую ткань для удаления пыли и грязи снаружи и внутри гнезда. Важно, чтобы никакие частицы не попадали в механизмы трансмиссии, так как это может вызвать износ или заедание деталей.
Далее примените очиститель, специально предназначенный для металлических и пластиковых деталей. Используйте его аккуратно, не заливая излишки средства в гнездо. Протрите поверхность чистой ветошью, чтобы удалить остатки грязи и смазки, которая могла накопиться. Также обратите внимание на наличие ржавчины. Если она присутствует, используйте металлическую щетку или шкурку с мелким зерном для аккуратного удаления.
После очистки посадочного гнезда рекомендуется проверить его геометрию. Для этого используйте измерительные инструменты, чтобы убедиться, что отверстие не деформировано и не имеет следов износа, которые могут препятствовать нормальной установке рычага. Если гнездо повреждено, его необходимо восстановить или заменить соответствующие детали.
Перед установкой рычага важно смазать посадочное место тонким слоем высокотемпературной смазки, предназначенной для работы в условиях повышенных нагрузок. Это обеспечит гладкое и бесшумное движение рычага при переключении передач.
В завершение, перед установкой рычага, проверьте его механизм на отсутствие повреждений и загрязнений. Убедитесь, что все элементы фиксируются надежно, без люфта и перекоса, чтобы исключить возможные неисправности в будущем.
Вопрос-ответ:
Как правильно снять рычаг переключения передач на УАЗ Буханка?
Для снятия рычага переключения передач на УАЗ Буханка нужно выполнить несколько шагов. Во-первых, необходимо освободить рычаг от центральной консоли, открутив несколько болтов, которые его фиксируют. Затем, нужно снять обшивку и демонтировать защитную крышку рычага. После этого следует аккуратно извлечь рычаг, аккуратно поднимая его вверх, чтобы не повредить механизм.
Есть ли какие-то особенности при снятии рычага на старых моделях УАЗ Буханка?
На старых моделях УАЗ Буханка процесс снятия рычага переключения передач может немного отличаться. В частности, на более старых версиях могут быть использованы другие типы креплений и фиксирующих механизмов, которые требуют специального инструмента для демонтажа. Кроме того, из-за износа или коррозии болтов может понадобиться дополнительное время для их откручивания.
Нужно ли снимать рычаг переключения передач для замены сцепления?
Не всегда. В большинстве случаев для замены сцепления на УАЗ Буханка достаточно демонтировать защитную крышку и картер сцепления. Однако, если рычаг переключения передач мешает доступу к каким-либо деталям, его снятие может упростить процесс. Это зависит от состояния машины и конкретной ситуации.
Что делать, если рычаг переключения передач на УАЗ Буханка заедает?
Если рычаг переключения передач заедает, сначала стоит проверить, не забиты ли механизмы пыли или грязью. В таком случае потребуется провести очистку и смазку механизмов. Также следует проверить состояние тросов и рычагов, так как износ этих деталей может привести к заеданию. В более сложных случаях, возможно, придется снять рычаг и проверить его состояние, а также наличие износа в соединениях.
Как проверить, что рычаг переключения передач работает правильно на УАЗ Буханка?
Для проверки работы рычага переключения передач на УАЗ Буханка нужно включить каждую передачу поочередно и убедиться, что они фиксируются в нужном положении без значительных усилий. Также стоит проверить, нет ли люфта или заедания в процессе переключения. Если рычаг перемещается плавно, а передачи включаются без усилий, то механизм работает правильно. Если же возникают трудности, возможно, нужно провести диагностику или ремонт.
