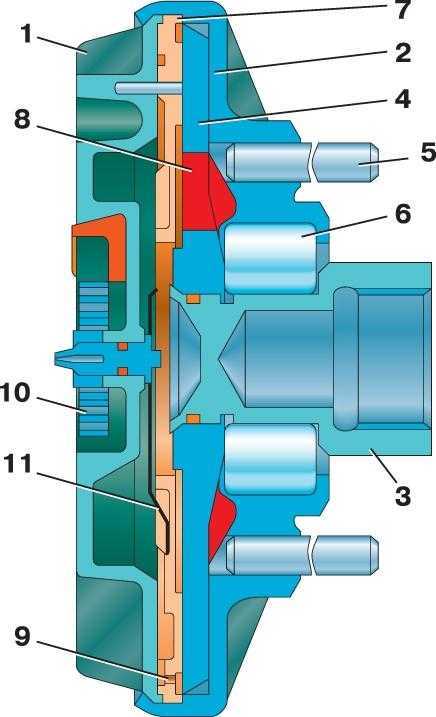

Вискомуфта на УАЗ с мотором ЗМЗ 409 отвечает за передачу крутящего момента от шкива насоса охлаждающей жидкости к вентилятору. При нагреве двигателя силиконовая жидкость внутри муфты густеет, обеспечивая более плотное соединение и ускорение вращения вентилятора. Однако со временем узел теряет эффективность: появляется люфт, утечка жидкости или постоянный шум при работе. В этом случае требуется демонтаж для замены или обслуживания.
Для снятия вискомуфты на УАЗ с ЗМЗ 409 понадобится ключ на 36 с тонкими губками или специальный съёмник, позволяющий открутить гайку с левой резьбой. Обязательно блокируйте шкив помпы, чтобы избежать проворота – это можно сделать монтажкой через отверстия крепления шкива. Работы следует проводить на остывшем двигателе, чтобы избежать ожогов и повреждения резьбовых соединений от теплового расширения металла.
Перед откручиванием проверьте наличие свободного доступа: снимите защиту двигателя, если она перекрывает доступ к вентилятору. Важно не повредить радиатор при снятии узла – вискомуфта крепится прямо на резьбу водяной помпы и может внезапно сорваться при сильном усилии. После демонтажа проверьте состояние резьбы, наличие подтёков масла из муфты и радиального люфта. Все эти признаки укажут на необходимость замены, а не ремонта.
Необходимые инструменты для демонтажа вискомуфты
Для снятия вискомуфты с двигателя ЗМЗ 409 на УАЗе потребуется комплект инструментов, обеспечивающий доступ к крепежу и безопасное извлечение узла без повреждения резьбовых соединений и шкивов.
- Ключ рожковый или накидной на 36 мм – для откручивания гайки крепления вискомуфты к водяному насосу. Подходит также газовый ключ №1, но требуется осторожность, чтобы не повредить грань.
- Фиксатор шкива помпы – удерживает шкив от проворачивания при откручивании гайки. Альтернатива – монтажка или прочная отвёртка, зафиксированная в отверстиях шкива.
- Набор торцевых головок 10–13 мм – используется для демонтажа защиты вентилятора и элементов крепления радиатора, если мешают доступу.
- Трещотка с удлинителем – упрощает доступ к болтам в ограниченном пространстве, особенно при плотной компоновке под капотом.
- Универсальный очиститель (WD-40 или аналог) – для предварительной обработки резьбы, особенно если соединения закисшие.
- Перчатки с прорезиненным покрытием – снижают риск соскальзывания инструмента и защищают руки от порезов об острые кромки.
Перед началом работ важно обесточить аккумулятор, чтобы исключить случайное включение вентилятора, особенно на моделях с электрическим приводом.

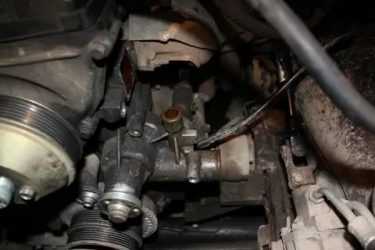

Как обеспечить доступ к вискомуфте на двигателе ЗМЗ 409
Перед началом работ отключите минусовую клемму аккумулятора. Это исключит случайное замыкание при обращении с металлическим инструментом в моторном отсеке.
Снимите защиту картера, если она установлена. Для этого выкрутите крепёжные болты с помощью ключа на 13. Это обеспечит свободный доступ снизу к передней части двигателя.
Демонтаж вентилятора радиатора облегчит дальнейшие действия. Открутите четыре болта крепления вентилятора к вискомуфте ключом на 10. Вентилятор извлекается через верх, аккуратно, чтобы не повредить радиатор.
Освободите ремень привода вспомогательных агрегатов. Для этого ослабьте натяжной ролик, используя ключ на 17, и аккуратно снимите ремень с шкивов. Это позволит получить доступ к крепежу вискомуфты без натяжения со стороны ремня.
Открутите крепление кожуха вентилятора. Обычно он фиксируется двумя болтами сверху и двумя снизу. Снимите кожух вверх, предварительно отодвинув его от радиатора. Это обеспечит свободное пространство для последующего демонтажа муфты.
Убедитесь, что используемый инструмент соответствует размерам крепежа. Головка на 32 с удлинителем и воротком позволит зафиксировать гайку вискомуфты, вращая её по часовой стрелке – у резьбы обратное направление. Для удержания шкива коленвала примените фиксатор или удерживайте его специальным ключом через болты шкива.
Порядок ослабления креплений вискомуфты
Перед началом работ отключите аккумуляторную батарею, чтобы исключить случайный запуск двигателя. Откройте капот и обеспечьте доступ к передней части двигателя. Для удобства рекомендуется снять вентилятор охлаждения, если он не соединён с вискомуфтой.
Крепление вискомуфты к шкиву водяного насоса осуществляется четырьмя болтами с резьбой М8. Используйте торцевой ключ на 12 мм с удлинителем. Чтобы предотвратить прокручивание шкива, зафиксируйте его монтажной лопаткой или головкой на 36 мм, удерживая центральный болт шкива.
Ослабляйте болты крест-накрест, поворачивая каждый не более чем на пол-оборота за один подход. Это предотвратит деформацию фланца. После ослабления всех болтов можно продолжить их откручивание вручную. Не допускайте перекоса муфты при демонтаже.
Если болты «прикипели», обработайте резьбовое соединение проникающей смазкой и подождите 10–15 минут. При необходимости аккуратно постучите по головкам болтов латунным молотком, избегая чрезмерного усилия, чтобы не повредить резьбу и корпус насоса.
Как заблокировать шкив для безопасного откручивания гайки
Перед откручиванием гайки вискомуфты на УАЗ с двигателем ЗМЗ 409 необходимо надежно зафиксировать шкив привода. Без этого существует риск повреждения резьбы, срыва грани инструмента или травмирования рук.
Один из проверенных способов – использовать металлический фиксатор, изготовленный из стального уголка толщиной не менее 4 мм. В уголке необходимо просверлить два отверстия, соответствующих диаметру и расположению болтов на шкиве. Установите фиксатор, закрепив его штатными болтами шкива, а второй конец уприте в раму или прочный элемент кузова. Это полностью исключит проворачивание.
Если уголка нет, допустимо применить монтажку или мощную отвертку, заведя её между болтами шкива и корпусом помпы. Инструмент должен быть размещён так, чтобы при вращении гайки создавалось упорное усилие, а не сдвиг. Работать следует аккуратно, чтобы не повредить алюминиевый корпус насоса.
Не рекомендуется фиксировать шкив через клиновой ремень – при резком усилии он проскальзывает, что приводит к повреждению и затрудняет демонтаж. Также не стоит использовать удары молотком по ключу – это может повредить подшипники помпы.
Оптимально использовать рожковый ключ на 36 мм с длинным рычагом и создать предварительное натяжение, контролируя упор фиксатора. После откручивания обязательно проверьте резьбу на валу вентилятора на наличие повреждений.

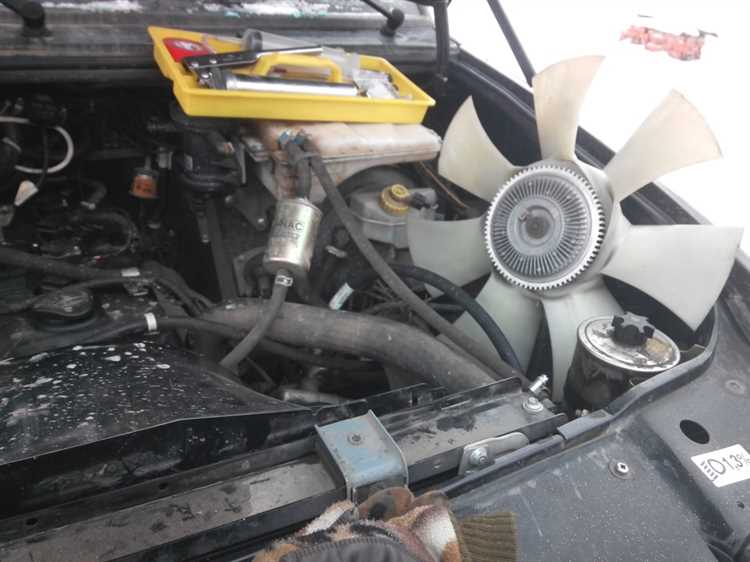

Пошаговое снятие вискомуфты с крыльчаткой
1. Отключите аккумуляторную батарею, чтобы избежать случайного запуска вентилятора.
2. Снимите пластиковый кожух вентилятора, открутив четыре болта по периметру ключом на 10. Аккуратно извлеките кожух вверх, избегая контакта с радиатором.
3. Установите фиксатор шкива помпы или зажмите его ремнем, чтобы предотвратить прокручивание. Без фиксации открутить муфту будет невозможно.
4. Используйте рожковый ключ на 32 для откручивания гайки вискомуфты. Резьба стандартная – левая (откручивается по часовой стрелке). При необходимости примените резкий удар по ключу молотком.
5. Осторожно извлеките вискомуфту с крыльчаткой, удерживая её за основание. Не тяните за лопасти – они легко деформируются.
6. Проверьте состояние подшипника и шлицев вала. При наличии люфта или следов утечки силиконовой жидкости – замените вискомуфту.
Что осмотреть на вискомуфте перед установкой новой
Перед установкой новой вискомуфты на УАЗ с двигателем ЗМЗ 409 важно тщательно осмотреть старую деталь, чтобы избежать возможных проблем в будущем. Прежде всего, проверьте состояние корпуса вискомуфты на наличие трещин, повреждений или следов перегрева. Любые механические повреждения или деформации могут нарушить нормальную работу устройства и привести к его преждевременному выходу из строя.
Затем обратите внимание на герметичность. Для этого можно осмотреть соединительные элементы, проверив отсутствие утечек жидкости. Вискомуфта должна быть плотно закрыта, без следов масла или других жидкостей. Протечка может свидетельствовать о повреждении seals или о неплотном соединении.
Обратите внимание на рабочие лопасти. Если они имеют признаки износа, вмятины или деформации, их работоспособность будет снижена, что влияет на эффективность системы охлаждения. Также стоит проверить вращение лопастей вручную. Они должны двигаться свободно, без заеданий и шума. Если есть сопротивление, это может указывать на неисправность самого механизма или загрязнение внутри.
Наличие люфта в оси вискомуфты также является важным индикатором состояния. Легкое движение оси относительно корпуса – допустимо, но значительный люфт может привести к нестабильной работе вискомуфты. Особенно важно обратить внимание на соединение с муфтой вентиляторного вала: оно должно быть надежно фиксированным, без люфта или износа.
Если вы обнаружите повреждения или признаки сильного износа на любом из компонентов, замените вискомуфту до установки новой, чтобы избежать дальнейших проблем с охлаждением двигателя и перегревом системы. Проверьте также состояние болтов и креплений, чтобы они не имели следов коррозии или повреждений.
Установка вискомуфты обратно и проверка работы системы охлаждения
Перед установкой вискомуфты на двигатель ЗМЗ 409 убедитесь, что все детали чистые и не имеют повреждений. Сначала установите на место крыльчатку вентилятора, проверив, что она правильно центрируется на валу. Затем аккуратно наденьте вискомуфту на вал и закрепите её болтами, следя за правильной затяжкой согласно техническим характеристикам (обычно момент затяжки составляет 30-35 Нм). Важно, чтобы вискомуфта располагалась строго по оси, без перекосов, чтобы не нарушить баланс работы вентилятора и системы охлаждения в целом.
После установки вискомуфты следует проверить её работу. Для этого запустите двигатель и дайте ему прогреться до рабочей температуры. Включите отопление салона, чтобы нагрузить систему охлаждения, и проверьте, не перегревается ли двигатель. Вискомуфта должна начинать активировать вентилятор только при повышении температуры жидкости в радиаторе. Если вентилятор вращается с высокой скоростью сразу после запуска, это может свидетельствовать о неисправности вискомуфты или неправильной её установке.
Проверьте уровень охлаждающей жидкости в системе. Низкий уровень жидкости может привести к перегреву и некорректной работе вискомуфты. Обязательно проверяйте состояние шлангов и радиатора на наличие утечек. В случае их обнаружения проведите ремонт до установки вискомуфты. После прогрева двигателя и нормализации температуры проверьте температуру радиатора: если он слишком горячий на выходе, это может означать плохое охлаждение, что требует диагностики системы.
При нормальной работе вискомуфты вентилятор будет вращаться с небольшой скоростью на холостых оборотах и увеличивать обороты по мере роста температуры. Если вентилятор не реагирует на изменения температуры, возможно, необходимо заменить вискомуфту.
Вопрос-ответ:
Как правильно снять вискомуфту на УАЗ с двигателем ЗМЗ 409?
Для снятия вискомуфты на УАЗ с двигателем ЗМЗ 409 потребуется несколько этапов. Начните с отключения аккумулятора, чтобы избежать случайного короткого замыкания. Затем нужно демонтировать радиатор и вентилятор, чтобы получить доступ к вискомуфте. Используйте специальный ключ для снятия болта крепления вискомуфты к шкиву. Важно заранее подготовить замену болтов или уплотнительных колец, так как при снятии они могут быть повреждены.
Какие инструменты и оборудование понадобятся для снятия вискомуфты на УАЗ ЗМЗ 409?
Для снятия вискомуфты на УАЗ с двигателем ЗМЗ 409 вам понадобятся следующие инструменты: головка с подходящим размером для откручивания болтов, специальный ключ для вискомуфты, гаечные ключи, а также съемник для вентиляторов (если он имеется). Также могут понадобиться отвертки для снятия пластиковых элементов и фиксатор для креплений. При подготовке обязательно позаботьтесь о том, чтобы все инструменты были в хорошем состоянии, это упростит работу и минимизирует риск повреждения деталей.
Что делать, если вискомуфта не откручивается на УАЗ ЗМЗ 409?
Если вискомуфта на УАЗ с двигателем ЗМЗ 409 не откручивается, проверьте, не слишком ли сильно затянуты болты. Попробуйте использовать проникающую жидкость, такую как WD-40, для смазки резьбы. Дайте жидкости немного времени, чтобы она проникла в соединение. Если это не помогло, можно попробовать аккуратно прогреть часть шкива, что сделает металл более податливым. В случае, если проблема остается, можно использовать специализированные съемники, которые помогут создать дополнительное усилие.
Нужно ли менять вискомуфту после снятия с УАЗ ЗМЗ 409?
После снятия вискомуфты с УАЗ ЗМЗ 409 рекомендуется тщательно осмотреть деталь на наличие повреждений, таких как трещины или износ. Если муфта работает без перебоев, ее можно установить обратно, при этом важно заменить все уплотнительные элементы (например, прокладки и кольца), чтобы избежать утечек и загрязнения. В случае же выявленных дефектов, лучше заменить вискомуфту на новую, чтобы предотвратить дальнейшие поломки и обеспечить надежную работу системы охлаждения двигателя.
