Как установить жигулевскую печку на уаз буханка

Штатная система отопления УАЗ-452 часто не справляется с обогревом салона в холодное время года. Особенно это ощутимо в центральной части кузова и в районе задних сидений. Установка печки от классических моделей ВАЗ – проверенный способ увеличить теплоотдачу без кардинальных переделок системы отопления.

Оптимальным вариантом считается печка от ВАЗ-2101 или ВАЗ-2106. Она компактна, легко монтируется в центральной части салона или под сиденьем водителя и отличается высокой эффективностью благодаря медному радиатору и двухскоростному вентилятору. Уровень теплопередачи заметно выше по сравнению со штатным алюминиевым теплообменником УАЗа.

Перед установкой необходимо убедиться в исправности радиатора, проверить целостность патрубков и подготовить монтажное место. Рекомендуется подключать жигулевскую печку параллельно основной, используя тройники и шаровые краны для регулировки потока. Это позволяет при необходимости отключать дополнительный контур, не вмешиваясь в общую систему охлаждения двигателя.

Для питания вентилятора лучше проложить отдельную линию от блока предохранителей через реле с подключением к замку зажигания. Это обеспечит безопасную работу и исключит разряд аккумулятора при случайном оставлении печки включённой.

Установка требует минимального набора инструментов: ключи на 10 и 13, отвёртка, дрель, герметик и хомуты. Понадобится также около метра армированного шланга внутренним диаметром 18 мм. Работы занимают 3–4 часа при наличии опыта и всех комплектующих под рукой.

Выбор подходящей модели жигулевской печки для установки в Буханку

Наиболее оптимальными для установки в УАЗ Буханка считаются отопители от автомобилей ВАЗ-2101, ВАЗ-2106 и ВАЗ-2107. Эти модели обладают простой конструкцией, надежностью и доступностью комплектующих.

• ВАЗ-2101 – базовая модель, имеет компактный корпус, подходит при ограниченном пространстве под торпедой. Однако производительность вентилятора слабее по сравнению с более поздними версиями.
• ВАЗ-2106 – улучшенная конструкция: увеличенный радиатор, более мощный моторчик. Рекомендуется при эксплуатации Буханки в условиях суровой зимы.
• ВАЗ-2107 – самый мощный вариант из классических, с двухскоростным вентилятором и повышенной теплоотдачей. Подходит для максимально эффективного обогрева салона и лобового стекла.

Вне зависимости от модели, стоит выбирать печку с алюминиевым радиатором – он легче, устойчив к коррозии и быстрее нагревается. Электродвигатель вентилятора должен быть в исправном состоянии, без люфтов и посторонних шумов.

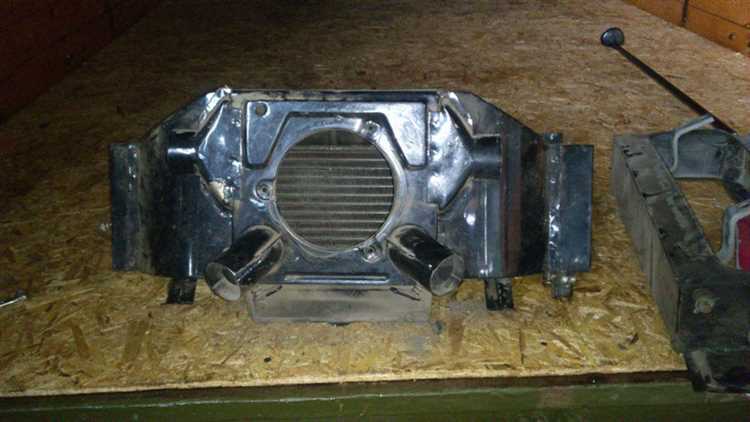

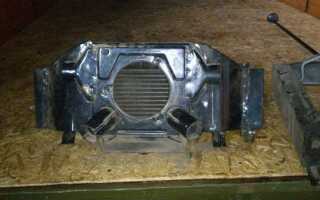

Для монтажа лучше использовать оригинальный корпус печки с доработками: обрезка лишних креплений, добавление уплотнителей по периметру, установка переходников на патрубки. Оптимальный диаметр штуцеров – 16 мм, он совпадает со штатной системой охлаждения УАЗа.

Дополнительно рекомендуется заменить штатную заслонку печки на ручной привод с фиксацией, чтобы упростить регулировку воздушного потока. При правильном подборе и установке жигулевская печка обеспечивает стабильный обогрев кабины даже при температуре ниже –30°C.

Необходимые доработки кузова и креплений под печку

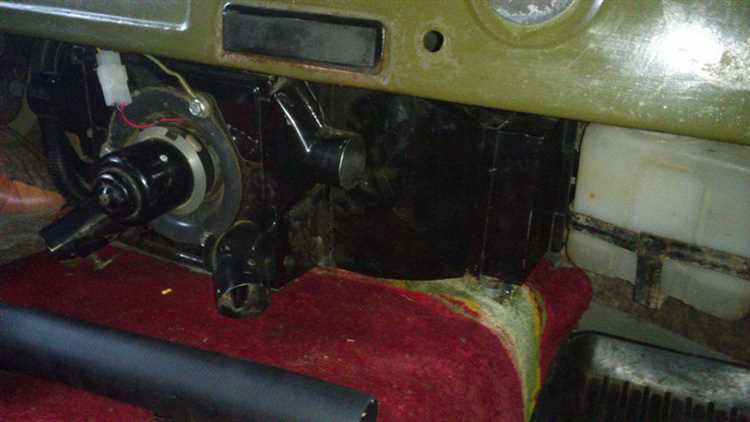

Перед установкой жигулевской печки в УАЗ Буханка требуется точная разметка посадочного места. Штатное отверстие под родную печку не совпадает по размеру и геометрии, поэтому его необходимо расширить. Используется болгарка с отрезным диском – вырез выполняется по предварительно нанесенному шаблону с учётом размеров корпуса печки от ВАЗ 2101–2107.

Крепление новой печки требует изготовления индивидуального кронштейна. Оптимально использовать стальной уголок толщиной 3 мм. Заготовки подгоняются по месту и привариваются к усиливающим элементам кузова. Для снижения вибрации рекомендуется установить резиновые втулки между корпусом печки и кронштейнами. Крепление – болтовое, с гайками М6 и шайбами увеличенного диаметра.

Точка ввода патрубков жигулевской печки не совпадает с каналами штатной системы отопления УАЗа. В районе моторного щита высверливаются два отверстия диаметром 22 мм с применением коронки по металлу. Для герметичности вводов используются резиновые уплотнители от ГАЗели.

Дополнительно модифицируется воздуховод. Штатный канал из моторного отсека перекрывается заглушкой, а к печке подключается гибкий воздуховод диаметром 60 мм, выведенный от радиатора. Монтаж воздуховодов фиксируется хомутами на сварные держатели, приваренные к внутренней панели кузова.

Обязательна прокладка термоизоляции за корпусом печки. Применяется фольгированный изолон толщиной 5 мм, приклеенный на алюминиевую ленту к внутренней поверхности перегородки. Это снижает теплопотери и защищает от перегрева кузовные элементы.

Подключение воздуховодов к штатной системе вентиляции УАЗа

Для интеграции жигулевской печки с системой вентиляции УАЗа необходимо правильно соединить выходы теплообменника с заводскими воздуховодами. Оптимальный диаметр шлангов – 50 мм, что соответствует размеру патрубков как на большинстве модификаций печки ВАЗ-2101–2107, так и на штатных каналах УАЗа.

Перед установкой демонтируются штатные пластиковые воздуховоды от заводской печки. Важно сохранить переходные элементы, соединяющие каналы с дефлекторами – они пригодятся для адаптации новой разводки.

Для распределения потока на лобовое стекло и боковые окна используются тройники ПВХ с углом 45–60°, которые позволяют направить тёплый воздух без резких изгибов, минимизируя сопротивление потоку. Соединения герметизируются термостойким силиконовым герметиком, исключая утечку воздуха и снижение эффективности обогрева.

Если используется вентилятор повышенной производительности, важно предусмотреть забор холодного воздуха из штатного воздухозаборника через переходник, изготовленный из оцинкованной жести толщиной 0,5 мм. Это сохраняет естественную циркуляцию и предотвращает перегрев.

Подключение к системе вентиляции проверяется на герметичность с помощью дымогенератора или простого теста – включение вентилятора на максимальные обороты при закрытых окнах позволяет выявить слабые соединения по снижению напора на выходе.

Электросхема подключения вентилятора и управление обогревом

Для подключения вентилятора жигулевской печки в УАЗ Буханка используется двухскоростная схема с отдельным резистором, обеспечивающим пониженную скорость вращения. Основные элементы: мотор вентилятора, переключатель скоростей, резистор, предохранитель и реле. Напряжение питания – 12 В.

Рекомендуется использовать штатный переключатель ВАЗ-2101 или аналогичный с двумя положениями. Резистор – типа СЭВ-1 или другой керамический мощностью не менее 20 Вт, сопротивление 1–1,5 Ом.

Управление осуществляется через кнопку включения питания и переключатель скоростей. При первом положении ток проходит через резистор – вентилятор вращается медленно. При втором – питание идёт напрямую, обеспечивая максимальную производительность. Монтаж проводов выполнять сечением не менее 2,5 мм², разъёмы – латунные, с плотной посадкой. Все соединения защищать термоусадкой или герметиком.

Организация подачи охлаждающей жидкости к новой печке

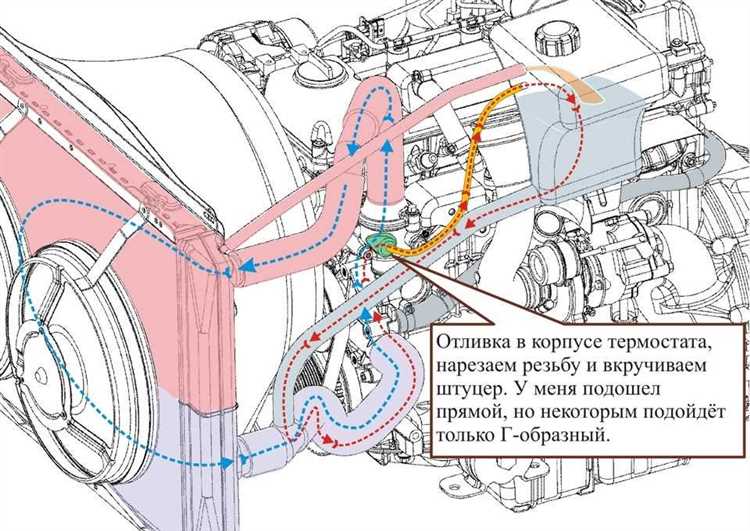

Для подключения жигулевской печки к системе охлаждения УАЗ Буханка необходимо грамотно реализовать циркуляцию жидкости, учитывая особенности обеих систем.

• Врезка патрубков осуществляется в малый круг системы охлаждения двигателя – оптимально в подачу с блока и в обратку от радиатора отопителя.
• Наиболее удобный вариант – подключение подачи к штуцеру на головке блока цилиндров, расположенному рядом с термостатом. Обратку подключают к патрубку, ведущему к водяному насосу.

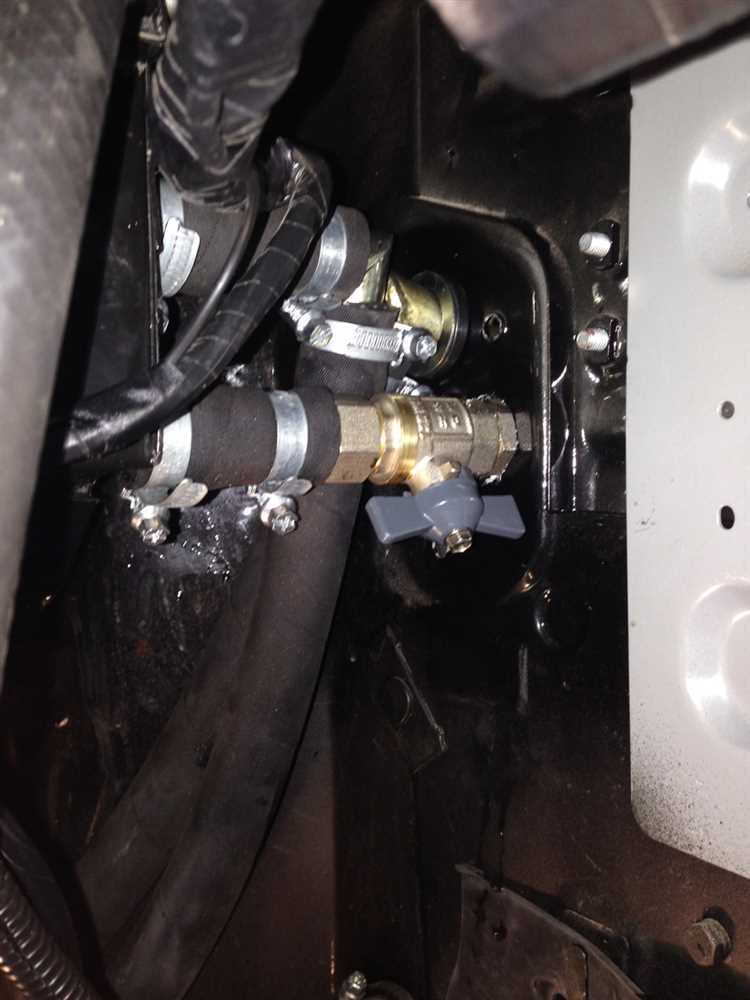

• Для исключения образования воздушных пробок обязательно размещение подающего шланга выше уровня печки. Установка краника на подачу обязательна – позволяет регулировать интенсивность обогрева.
• Используются армированные шланги внутренним диаметром 16 мм. Соединения фиксируются хомутами из нержавеющей стали с винтовым зажимом.
• Для обеспечения достаточного прогрева печки при работающем двигателе на холостом ходу рекомендуется установка вспомогательного насоса (например, от Газели), врезанного в обратку. Питание – через отдельную кнопку с предохранителем на 5 А.
• Важно исключить лишние изгибы и провисания шлангов – это снижает эффективность циркуляции и повышает риск износа соединений.

После сборки необходимо тщательно прокачать систему, долить антифриз и убедиться в отсутствии утечек на горячем моторе при закрытом кране печки.

Шумоизоляция и герметизация зоны установки печки

Шумоизоляция начинается с применения специализированных материалов, которые уменьшают вибрации и звуковые колебания. Использование битумно-полиэтиленовых и каучуковых клеевых материалов позволит снизить шумы, исходящие от моторного отсека и работы печки. Монтировать шумоизоляцию рекомендуется на всю площадь крыши, пола и дверей, а также в местах крепления печки. Особенно важно тщательно обработать зоны, где печка будет находиться, чтобы избежать прямого контакта с металлическими частями, которые могут быть источником вибраций.

Для обработки зон с повышенной теплоотдачей, таких как место установки печки, стоит выбрать теплоизоляционные материалы с хорошей термостойкостью, например, базальтовую вату или специализированные термостойкие прокладки. Это поможет предотвратить перегрев внутренних частей и повысить долговечность системы отопления.

Герметизация зон установки печки предотвращает попадание внешних факторов в салон, таких как пыль, вода и запахи. Для герметизации рекомендуется использовать силиконовые герметики, которые устойчивы к температурным колебаниям и воздействию влаги. Наносить герметик следует на стыки между корпусом печки и металлом кузова, а также на место подключения воздуховодов. Особенно важно герметизировать швы в местах установки патрубков и труб, чтобы избежать утечек воздуха и влаги.

Кроме того, важно регулярно проверять герметичность после установки, так как со временем герметики могут утратить свои свойства. Также стоит установить дополнительные резиновые уплотнители на дверцы и крышку печки, чтобы минимизировать теплопотери и улучшить эффективность работы системы отопления.

Комплексный подход к шумоизоляции и герметизации зоны установки печки в УАЗ Буханка значительно повысит комфорт в салоне и предотвратит возможные проблемы в будущем. Использование качественных материалов и внимание к деталям обеспечат надежную работу системы отопления на протяжении долгого времени.

Проверка работы системы отопления после установки

После установки жигулевской печки в УАЗ Буханка важно провести серию проверок, чтобы убедиться в правильности работы системы отопления. В первую очередь, необходимо обратить внимание на герметичность соединений. Проверьте все шланги и патрубки на наличие утечек жидкости. Для этого можно включить систему отопления на несколько минут и осмотреть возможные места протечек.

Затем следует проверить работу вентилятора и системы подачи горячего воздуха. Включите печку на различных режимах и оцените, насколько равномерно распределяется тепло по салону. Это также поможет выявить возможные дефекты в работе вентиляторов или заслонок.

Также стоит обратить внимание на температуру двигателя во время работы отопителя. Если температура слишком быстро повышается или возникает перегрев, следует проверить циркуляцию жидкости и правильность установки термостата. Ненормальная работа системы охлаждения может указывать на наличие блокировки или нарушения циркуляции теплоносителя.

После этого протестируйте работу системы на морозе. Включите отопление в условиях низких температур и следите за изменениями. Печка должна быстро прогревать салон и обеспечивать комфортные условия для водителя и пассажиров. Если отопление работает неэффективно, возможно, необходимо проверить состояние фильтра или улучшить циркуляцию воздуха внутри салона.

Если все проверки пройдены успешно, система отопления готова к эксплуатации. Важно также периодически проверять ее работу, особенно в зимний период, чтобы избежать неприятных ситуаций на дороге.

Вопрос-ответ:

Что нужно учесть при установке жигулевской печки в УАЗ Буханка?

Перед установкой жигулевской печки в УАЗ Буханка важно правильно выбрать модель печки, подходящую по размерам и мощности. Также стоит проверить состояние системы вентиляции и проводки, чтобы избежать проблем с установкой и безопасностью работы системы отопления. Учитывая особенности кузова УАЗа, нужно будет подготовить место для монтажа и возможно, изменить крепежи и соединения труб для системы отопления.

Какие инструменты потребуются для установки жигулевской печки в УАЗ Буханка?

Для установки печки понадобится набор стандартных инструментов: гаечные ключи, отвертки, плоскогубцы, а также специализированные инструменты для работы с трубами и шлангами, например, для сгибания или подгонки труб. Также может понадобиться сверло для создания дополнительных отверстий в кузове для крепежа печки и вентиляционных труб. Не забывайте о герметиках для обеспечения герметичности соединений.

Какую модель жигулевской печки лучше установить в УАЗ Буханка?

Для УАЗ Буханка подходят несколько моделей жигулевских печек, но одной из самых популярных является печка от модели ВАЗ-2107. Она отличается хорошей теплоотдачей и доступностью комплектующих. Важно также убедиться, что выбранная модель будет совместима с внутренним пространством Буханки и не потребует значительных переделок в конструкции автомобиля. Иногда требуется адаптировать крепления и трубопровод.

Сколько времени займет установка жигулевской печки в УАЗ Буханка?

Время установки зависит от опыта и наличия необходимых инструментов. В среднем, установка жигулевской печки может занять от 3 до 5 часов. Это включает в себя снятие старой печки (если она есть), подготовку места под новую установку, монтаж самой печки, а также подключение всех труб и проводки. Важно не спешить, чтобы все соединения были выполнены качественно, без пропусков и возможных утечек.

Какие возможные проблемы могут возникнуть при установке жигулевской печки в УАЗ Буханка?

При установке могут возникнуть проблемы с несовместимостью печки и кузова, особенно если детали не были подобраны с учетом особенностей УАЗа. Возможны трудности с креплением, установкой труб отопления или вентиляции. Также может потребоваться дополнительная адаптация системы управления отоплением. Важно заранее проверить состояние всех узлов, чтобы избежать повреждений при установке и обеспечить нормальную работу системы отопления.
