Как скопировать слой в автокаде

В AutoCAD работа с слоями – это важный элемент организации чертежей, позволяющий легко управлять видимостью и редактированием объектов. Скопировать слой может понадобиться для множества задач, например, для создания дубликатов объектов или подготовки нескольких вариантов чертежа с аналогичной структурой. В этой статье рассмотрим, как быстро и безошибочно скопировать слой в AutoCAD, соблюдая правильный порядок действий.

Для начала стоит убедиться, что в вашем проекте настроены все необходимые слои и они видны в списке. Скопировать слой можно с помощью команды «COPY», но это требует соблюдения нескольких условий, чтобы избежать дублирования объектов или неправильной настройки слоя. Задача состоит в том, чтобы сохранить все характеристики слоя, включая его свойства, такие как цвет, стиль линии и другие атрибуты.

Основной этап работы заключается в использовании команды «Layer Properties Manager» или команды «LAYER» для копирования слоев в AutoCAD. После активации менеджера слоев необходимо выбрать слой, который нужно скопировать, и применить команду для создания копии. Важно помнить, что копирование слоя включает в себя не только перенос его структуры, но и атрибутов, что позволяет сохранить непрерывность работы с проектом без потери данных.

Эта инструкция даст вам четкие шаги для копирования слоя, чтобы обеспечить правильную организацию чертежей и предотвратить возможные ошибки при работе с несколькими слоями в одном проекте. Соблюдая эти рекомендации, вы сможете ускорить процесс работы и повысить эффективность работы в AutoCAD.

Как скопировать слой в AutoCAD: пошаговая инструкция

Для того чтобы скопировать слой в AutoCAD, выполните несколько простых шагов, не требующих сложных команд или дополнений. Важно помнить, что слой копируется не в буквальном смысле, а создается новый слой с теми же параметрами и объектами, что и у исходного.

1. Откройте чертеж в AutoCAD. Важно, чтобы все необходимые объекты были видны и корректно отображались на рабочем пространстве.

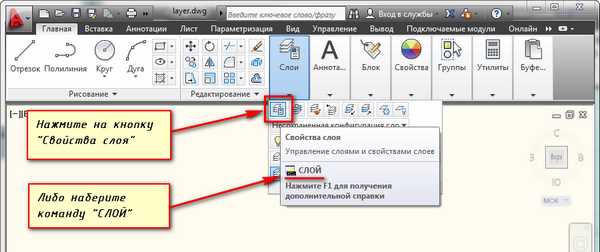

2. Откройте панель управления слоями. Для этого используйте команду LAYER или нажмите на значок «Слои» на панели инструментов. В появившемся диалоговом окне будут перечислены все доступные слои.

3. Выберите слой, который хотите скопировать. Это можно сделать, щелкнув по названию слоя в списке.

4. Щелкните правой кнопкой мыши по выбранному слою и выберите опцию «Копировать». Также можно использовать команду LA в командной строке, после чего появится запрос на выбор слоя для копирования.

5. В появившемся окне укажите настройки для нового слоя. Например, вы можете изменить имя слоя, его цвет, тип линии и другие параметры.

6. После настройки всех параметров нажмите OK, и новый слой с теми же объектами и характеристиками будет создан. Он появится в списке слоев и будет доступен для дальнейшей работы.

7. Чтобы завершить процесс, вы можете переназначить объекты на новый слой, если это необходимо. Для этого выберите нужные объекты и измените их слой через панель свойств или команду CHPROP.

Копирование слоя в AutoCAD позволяет эффективно управлять рабочими проектами, делая процесс редактирования и структурирования чертежей более удобным и гибким.

Выбор слоя для копирования в AutoCAD

Перед тем как приступить к копированию слоя в AutoCAD, важно правильно выбрать нужный слой. Это гарантирует, что только те объекты, которые принадлежат этому слою, будут скопированы, а остальные останутся нетронутыми.

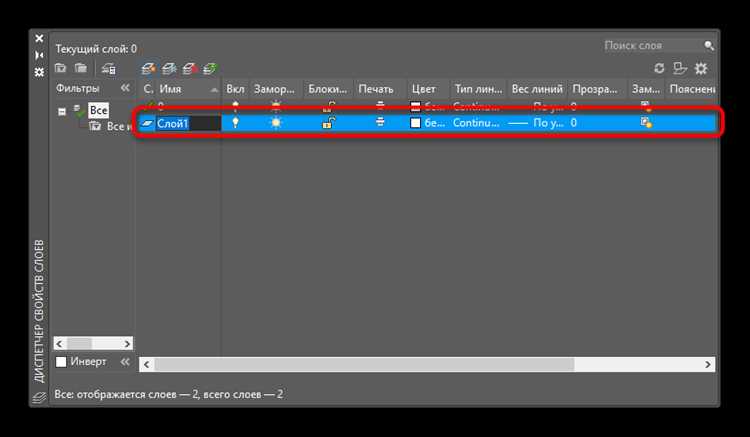

Для выбора слоя, откройте панель «Слои» в AutoCAD. На панели отобразится список всех доступных слоев в текущем чертеже. Вы можете выбрать слой по имени, используя меню или строку поиска для упрощения навигации.

Чтобы выделить слой для копирования, выполните следующие шаги:

• Нажмите на имя слоя в списке. Он станет активным.
• Если слой не активен, убедитесь, что его видимость включена. Для этого проверьте значок «Глаз» рядом с именем слоя. Если глаз перечеркнут, щелкните по нему, чтобы включить отображение.
• Если необходимо скрыть другие слои для удобства работы, отключите видимость остальных слоев, кликнув по их иконке «Глаз».

Для более точного выбора слоя можно использовать фильтры в диалоговом окне «Менеджер слоев», чтобы ограничить список только нужными слоями по цвету, типу линии или другим характеристикам.

Также полезно воспользоваться командой «Layer isolate» (Изолировать слой). Эта команда временно скрывает все слои, кроме выбранного, что облегчает работу с большим количеством объектов.

Когда слой выбран, убедитесь, что он активен, и только тогда переходите к процедуре копирования. Это поможет избежать случайных ошибок в процессе работы с несколькими слоями.

Использование команды COPY для копирования слоя

Команда COPY в AutoCAD позволяет создавать копии объектов, включая все элементы на определённом слое. Для копирования слоя с помощью этой команды, сначала выберите объекты на нужном слое, а затем выполните команду копирования.

Шаг 1: Активируйте команду COPY. Для этого в командной строке введите COPY и нажмите Enter. Либо используйте горячие клавиши Ctrl+C для вызова команды.

Шаг 2: Выберите объекты для копирования. Используйте инструменты выбора, такие как «Окно» или «Пересечение», чтобы выделить все объекты на нужном слое.

Шаг 3: Укажите базовую точку для копирования. После выбора объектов AutoCAD запросит указание базовой точки, от которой будет сделана копия. Эта точка определяет, как будут размещены копии объектов.

Шаг 4: Укажите точку для размещения копии. Перетащите объекты в нужное место на чертеже, или введите точные координаты для размещения копии.

Шаг 5: Завершите команду. После того как объекты скопированы, вы можете продолжить работу с ними, например, переместить их на другой слой или изменить их свойства.

Если нужно, чтобы новые копии объектов имели тот же слой, необходимо настроить слой перед копированием или вручную изменить его после вставки. Команда COPY не переносит слой, она только дублирует объекты на новом месте.

Как выбрать область копирования слоя в чертеже

Для точного копирования слоя в AutoCAD необходимо правильно выбрать область, которую вы хотите перенести. Следующие шаги помогут эффективно управлять этим процессом:

1. Активируйте команду «Копировать» – используйте команду COPY или нажмите сочетание клавиш Ctrl+C. Это откроет режим выбора объектов для копирования.
2. Выбор объектов – для того чтобы выбрать область слоя, используйте одну из следующих техник:
   • Прямоугольное выделение – нажмите левую кнопку мыши в одном углу области, перетащите курсор до противоположного угла, образуя прямоугольник. Эта техника подходит для быстрого выделения области с прямыми углами.
   • Выделение окна – создайте окно с помощью команды WINDOW, чтобы охватить только те объекты, которые нужно скопировать. Это особенно полезно, если нужно копировать небольшую область с высоким уровнем точности.
   • Выбор по фильтру – используйте фильтры, чтобы выбрать объекты определённого типа (например, только линии или только текст). Для этого можно воспользоваться командой FILTER или создать пользовательский фильтр.
3. Уточнение области через слои – если нужно скопировать только объекты из определённого слоя, убедитесь, что выбранный слой активен. Для этого можно использовать панель слоёв или команду LAYER для выбора слоя, с которым будете работать.
4. Использование области выделения – иногда нужно скопировать только часть объектов из сложного слоя. В таком случае, после выделения части объектов, используйте команду SELECT для уточнения области перед копированием.
5. Контроль за объектами в области выделения – внимательно следите за тем, чтобы в выбранной области не оказалось лишних объектов, которые могут повлиять на точность копирования. Используйте команду ZOOM для масштабирования и проверки деталей области.

Следуя этим шагам, вы сможете точно определить область для копирования и избежать ненужных ошибок при работе с чертежом в AutoCAD.

Настройка параметров копирования слоя в AutoCAD

В AutoCAD для копирования слоя необходимо учитывать несколько ключевых параметров, которые определяют поведение объектов и их свойства. Важно правильно настроить эти параметры для успешного выполнения операции.

1. Копирование объектов со слоя

• Перед копированием убедитесь, что выбран нужный слой, объекты которого должны быть скопированы.
• Используйте команду COPY для копирования объектов на тот же или другой слой. В настройках команды можно указать источник и целевой слой.
• Важно, чтобы объекты на исходном слое имели корректные атрибуты, такие как цвет, тип линии и толщина, так как они будут переданы на новый слой.

2. Настройка параметров копирования слоя

• Для более точного контроля над процессом копирования используйте параметр Layer Copy. Это позволяет указать, какой слой будет создан для копированных объектов или выбрать существующий слой для назначения.
• При использовании команды LAYMCUR можно создать новый слой, на который автоматически будут перенесены скопированные объекты.
• В панели слоев настройте свойства нового слоя перед его применением, чтобы все объекты копировались с нужными параметрами: цветом, типом линии и т. д.

3. Управление аттрибутами слоя при копировании

• Вы можете задать правила для изменения или сохранения атрибутов слоев при их копировании. Для этого используйте опцию Match Properties, которая позволит синхронизировать параметры слоя с копируемыми объектами.
• При необходимости можно отключить или изменить отдельные атрибуты слоя, например, цвет или стиль линии, через команду CHPROP перед копированием.

4. Параметры сохранения и обновления слоев

• Для эффективного управления слоями используйте настройки «слой по умолчанию». Это гарантирует, что копируемые объекты автоматически назначаются на корректный слой при выполнении команд копирования.
• Регулярно обновляйте слои с помощью команды RELOAD, чтобы исключить возможные несоответствия между копированными и существующими объектами.

5. Советы по управлению копированием слоев в сложных проектах

• Используйте слои с простыми и понятными названиями, чтобы избежать путаницы при копировании и переназначении объектов.
• Применяйте стандартные слои для различных типов объектов (например, для стен, окон, дверей), чтобы упростить работу с копиями.
• Включите настройку для создания копий только выбранных объектов, что исключит излишнюю нагрузку на проект.

Перемещение скопированного слоя в нужное место

Шаги выполнения операции:

1. Активируйте команду MOVE. Для этого введите MOVE в командной строке или выберите её из панели инструментов.
2. Выделите объекты. Щелкните по одному из объектов, находящихся на скопированном слое, или используйте W для выделения всего содержимого слоя. Убедитесь, что все элементы, которые нужно переместить, были выбраны.
3. Выберите точку перемещения. Щелкните на объекте в качестве точки захвата, или введите координаты для точности. Точка, с которой будет производиться перемещение, важна для точного контроля.
4. Укажите точку назначения. Переместите объект в нужное место, щелкнув левой кнопкой мыши в целевой точке. Для точного позиционирования можно вводить точные координаты в командной строке.

Если необходимо перемещать несколько объектов одновременно, используйте грeшный захват для указания точных координат и ориентира. Также стоит учесть, что все объекты на скопированном слое будут перемещены пропорционально выбранной точке перемещения.

Как изменить свойства скопированного слоя

После того как слой был скопирован в AutoCAD, его свойства можно легко изменить через панель «Свойства» или команду «Layer». Основные изменения, которые можно применить к скопированному слою, включают цвет, тип линии, толщину линии и его статус (заморожен/включен). Чтобы внести эти изменения, выполните следующие шаги:

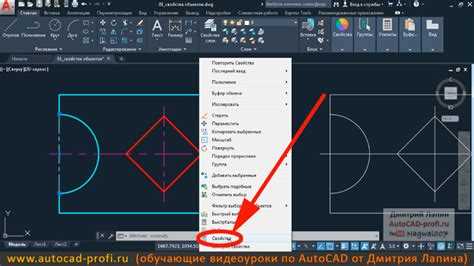

1. Откройте панель свойств с помощью команды «Properties» или нажмите правой кнопкой мыши на объект и выберите «Свойства». В открывшемся окне отобразятся все параметры выбранного слоя.

2. Для изменения цвета скопированного слоя выберите параметр «Color» и укажите нужный цвет из палитры или введите цветовой код.

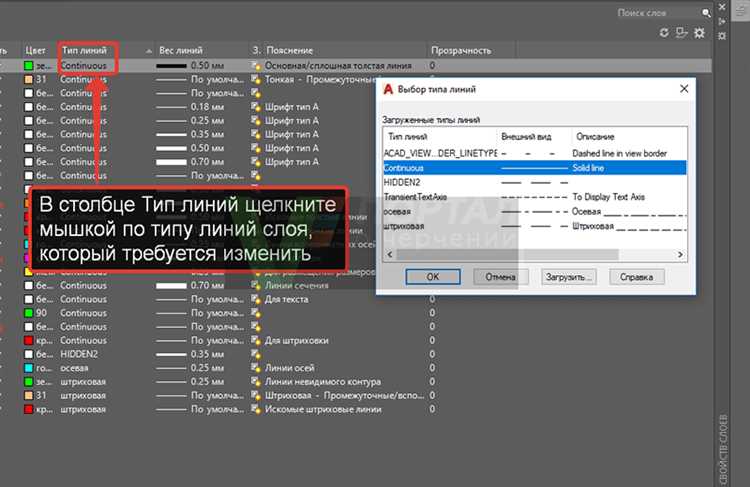

3. Чтобы изменить тип линии, выберите параметр «Linetype» и выберите один из доступных типов линии. Если нужный тип линии отсутствует в списке, его можно загрузить через меню «Linetypes» или команду «Linetype» и выбрать файл .lin.

4. Для изменения толщины линии (Lineweight) выберите параметр «Lineweight» и выберите толщину из предложенного списка или укажите свою величину в миллиметрах.

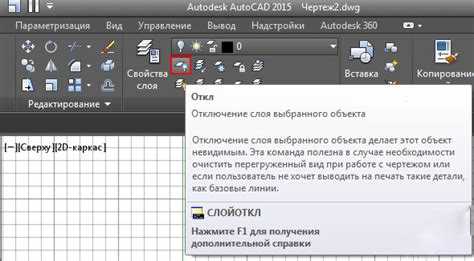

5. Чтобы заморозить или скрыть слой, выберите опцию «Freeze» или «Off» в панели слоев. Это позволит скрыть объекты на данном слое при визуализации без их удаления из проекта.

6. Для активирования или деактивирования слоя, установите статус «On» или «Off» в панели свойств, что позволит видеть или скрывать объекты, относящиеся к этому слою.

Каждое изменение, которое вы применяете к скопированному слою, моментально отражается на всех объектах, находящихся в нем. Это позволяет гибко управлять видимостью и оформлением элементов на чертеже, что особенно важно при работе с крупными проектами в AutoCAD.

Удаление лишних объектов из скопированного слоя

После копирования слоя в AutoCAD может возникнуть необходимость удалить ненужные объекты, чтобы очистить слой и сохранить только нужные элементы. Для этого выполните следующие шаги:

1. Активируйте слой, на котором находятся лишние объекты. Убедитесь, что именно этот слой выбран для редактирования.

2. Используйте команду «Select Similar» (Выбрать подобное), чтобы быстро выделить объекты, схожие с теми, которые нужно удалить. Это особенно полезно, если объекты имеют одинаковые свойства, такие как тип, размер или цвет. Команда доступна через правый клик мыши или вводом SELECTSIMILAR в командной строке.

3. Для удаления объектов вручную выберите их с помощью инструмента выделения (например, командой «Window» или «Crossing»), после чего нажмите клавишу Delete.

4. Для массового удаления объектов можно воспользоваться фильтрацией. В командной строке введите QSELECT (Quick Select), чтобы выбрать объекты по заданным критериям, например, по типу или слою. После выбора нажмите Delete для удаления.

5. Для удаления объектов, относящихся к другим слоям, используйте команду «LAYERS» и временно отключите видимость слоев, которые не нужны. Это поможет изолировать только те объекты, которые вы хотите оставить на слое.

6. В случае с повторяющимися или дублирующимися объектами можно использовать команду OVERKILL, которая удаляет дубликаты и излишние элементы. Введите команду в командной строке и выберите объекты для очистки.

Удалив лишние элементы, убедитесь, что все нужные объекты остались в слое, и при необходимости сохраните изменения.

Вопрос-ответ:

Как копировать слой в AutoCAD?

Для того чтобы скопировать слой в AutoCAD, нужно сначала открыть панель слоев. Для этого нажмите на кнопку «Слои» в верхней части экрана или используйте команду «LA» для вызова панели слоев. Затем выберите слой, который хотите скопировать. После этого с помощью команды «COPY» или сочетания клавиш Ctrl+C скопируйте слой в буфер обмена. Чтобы вставить его, используйте команду «PASTE» или сочетание клавиш Ctrl+V.

Можно ли скопировать слой вместе с его содержимым?

Да, можно. Чтобы скопировать не только слой, но и все объекты, связанные с ним, используйте команду «COPYTOCLIPBOARD». Эта команда позволяет скопировать все объекты на выбранном слое в буфер обмена, и затем вставить их в другом месте документа или в новом файле. Таким образом, вы переносите не только сам слой, но и все его элементы.

Как изменить свойства скопированного слоя в AutoCAD?

После того как слой был скопирован, его свойства можно изменить в панели свойств. Для этого выберите новый слой в списке слоев, затем откройте панель свойств (через команду «PROPERTIES» или клавишу Ctrl+1). В этой панели можно изменить такие параметры, как цвет, тип линии, плотность линии и другие настройки слоя. Если необходимо, можно также назначить ему новый имя.

Как скопировать слой и использовать его в другом чертеже?

Чтобы скопировать слой из одного чертежа в другой, используйте команду «EXPORTLAYOUT». Сначала выберите слой, который нужно перенести, затем выполните команду, указав имя нового файла, куда будет экспортирован слой. После этого откройте новый чертеж и используйте команду «IMPORTLAYOUT» для его вставки в новый проект. Таким образом, слой с его элементами будет перенесен в другой чертеж.

Как скопировать слой и его объекты без их привязки к исходному чертежу?

Для того чтобы скопировать слой и его объекты без привязки к исходному чертежу, нужно использовать команду «EXPORT». Эта команда экспортирует объекты, связанные с данным слоем, в отдельный файл. После этого можно открыть новый чертеж и импортировать данный файл, при этом объекты будут добавлены как независимые элементы, не имеющие привязки к исходному чертежу.
