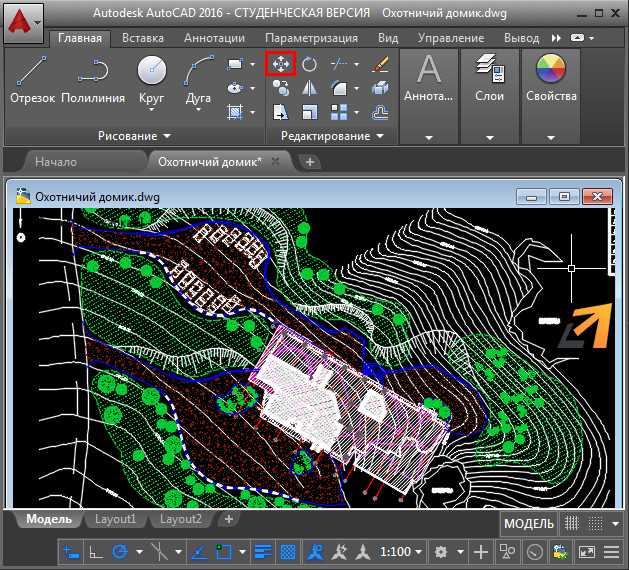

Как сохранить чертеж в автокаде

Работа в AutoCAD предполагает не только точное моделирование, но и грамотную организацию хранения данных. Неправильно сохранённый файл может привести к потере информации, ошибкам при открытии на других устройствах или невозможности отката к предыдущей версии проекта. Поэтому важно знать не только, где находится кнопка «Сохранить», но и какие форматы выбрать, как правильно настроить путь сохранения и что делать при работе в среде с несколькими версиями программы.

AutoCAD поддерживает несколько форматов файлов, включая DWG, DXF, а также облачные версии и резервные копии в виде .bak-файлов. Каждый из них имеет свои особенности: DWG – основной рабочий формат, DXF – для совместимости с другими САПР, а BAK – для аварийного восстановления. Выбор формата влияет на доступность чертежа для других участников проекта и совместимость с различными устройствами и программами.

Также критично понимать, как организовать сохранение с учётом версионности AutoCAD. При передаче файла пользователю со старой версией программы необходимо сохранить документ в более раннем формате, например DWG 2013 или DWG 2007. Это делается через диалог «Сохранить как», где вручную указывается нужная версия. Такой подход исключает проблемы несовместимости и ошибок при открытии.

В процессе работы следует активировать функцию автоматического сохранения с оптимальным интервалом – 5 или 10 минут. Это минимизирует риск потери данных при сбоях. Путь к временным файлам можно задать в параметрах программы, выбрав надёжную директорию с достаточным объёмом памяти. Для крупных проектов полезно дублировать сохранения на внешние накопители или облачные хранилища, что обеспечит дополнительную безопасность.

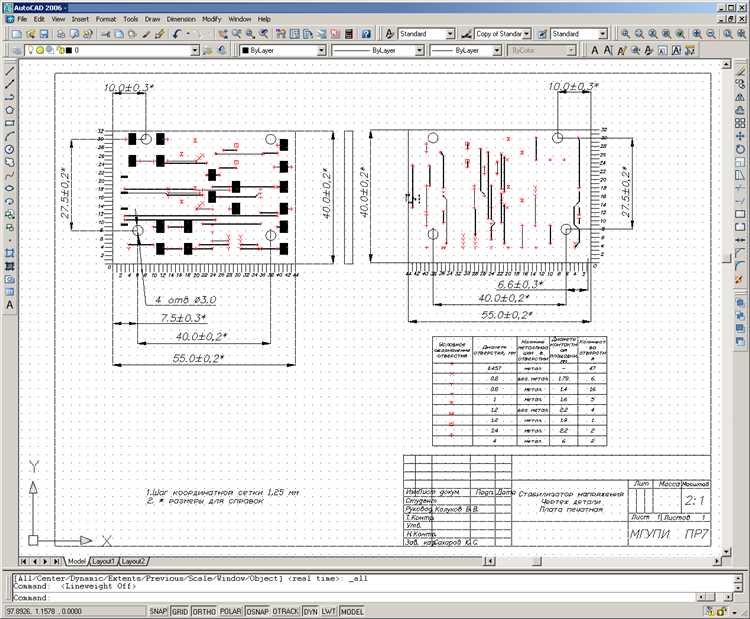

Как сохранить чертёж в формате .dwg

1. Убедитесь, что все изменения завершены. Используйте команду REGEN для обновления отображения геометрии перед сохранением.
2. Нажмите Файл → Сохранить как или используйте команду SAVEAS в командной строке.
3. В открывшемся окне укажите путь и имя файла. Не используйте спецсимволы и пробелы в начале имени.
4. В поле «Тип файла» выберите нужную версию .dwg:
   • AutoCAD 2018 Drawing (*.dwg) – для совместимости с последними версиями.
   • AutoCAD 2007 Drawing (*.dwg) – для передачи на старое оборудование или в сторонние компании.
5. Нажмите Сохранить.

Чтобы убедиться в целостности сохранённого файла:

• Откройте его повторно через AutoCAD.
• Проверьте отображение всех слоёв и аннотаций.
• При необходимости выполните AUDIT для поиска ошибок и RECOVER для их исправления.

Рекомендуется включить автоматическое создание резервной копии. Для этого:

1. Откройте Настройки → Параметры → Открытие и сохранение.
2. Установите интервал автосохранения (например, 10 минут).
3. Убедитесь, что активирована опция «Создавать резервную копию при сохранении».

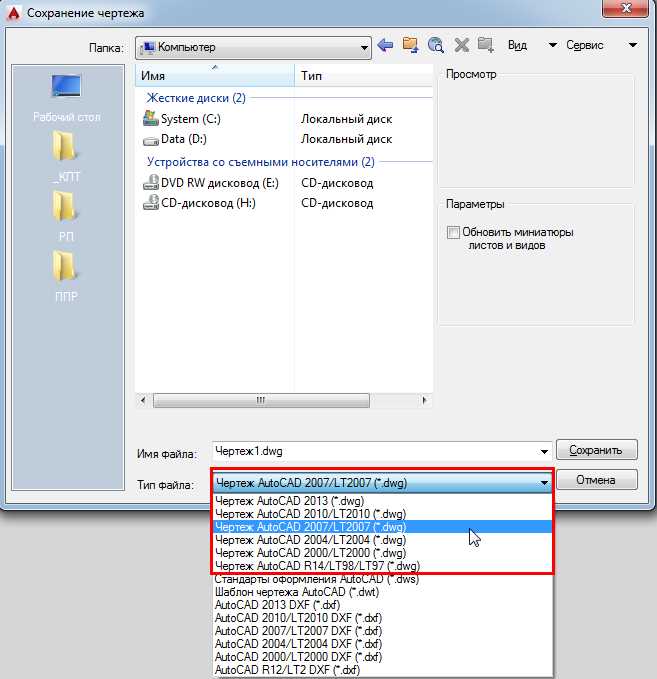

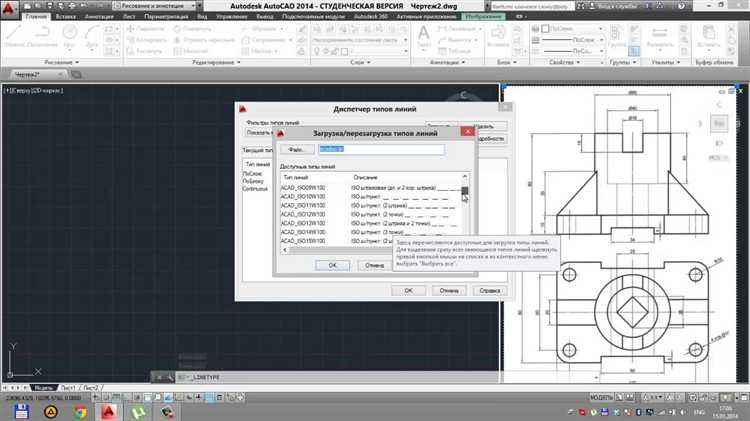

Выбор версии файла при сохранении проекта

AutoCAD позволяет сохранять чертежи в различных версиях формата .DWG. Это критически важно при работе с другими пользователями, использующими разные редакции программы. По умолчанию AutoCAD сохраняет в последнем доступном формате, но вы можете выбрать нужную версию вручную.

Чтобы указать версию при сохранении:

1. Нажмите «Файл» → «Сохранить как».
2. В открывшемся окне укажите имя файла и папку.
3. Внизу окна найдите выпадающий список «Тип файла».
4. Выберите нужную версию DWG, например «AutoCAD 2018 Drawing (*.dwg)».

Рекомендуется сохранять в формате, который соответствует самой ранней версии AutoCAD среди всех участников проекта. Это исключает проблемы при открытии файла.

Ниже приведён перечень поддерживаемых форматов DWG с кратким описанием:

Менять версию по умолчанию можно через настройки: «Параметры» → вкладка «Открытие и сохранение» → «Сохранять чертежи в формате». Это удобно при работе в стабильной среде с одинаковыми требованиями к совместимости.

Настройка параметров автосохранения

Автосохранение в AutoCAD предотвращает потерю данных при сбоях системы. Для точной настройки необходимо изменить значения в системных переменных и параметрах программы.

1. Откройте AutoCAD и введите в командной строке OPTIONS, нажмите Enter.
2. Перейдите на вкладку Open and Save.
3. В блоке File Safety Precautions активируйте опцию Automatic Save.
4. Установите интервал автосохранения в поле Minutes Between Saves. Рекомендуемое значение – от 5 до 10 минут. Меньшие значения повышают безопасность, но могут замедлять работу при больших файлах.

Дополнительно настройте следующие системные переменные:

• SAVETIME – задаёт интервал автосохранения в минутах. Пример: SAVETIME = 5.
• SAVEFILEPATH – определяет папку для сохранения временных файлов. Измените путь, если требуется сохранять резервные копии в другом каталоге.
• AUTOSAVE – включает (1) или отключает (0) автосохранение. Значение должно быть 1.

Убедитесь, что у вас есть доступ к папке автосохранения. По умолчанию это:

• Windows 10/11: C:\Users\Имя_пользователя\AppData\Local\Temp\

Для повышения надёжности копируйте .SV$ файлы из этой папки и переименовывайте их в .DWG для восстановления.

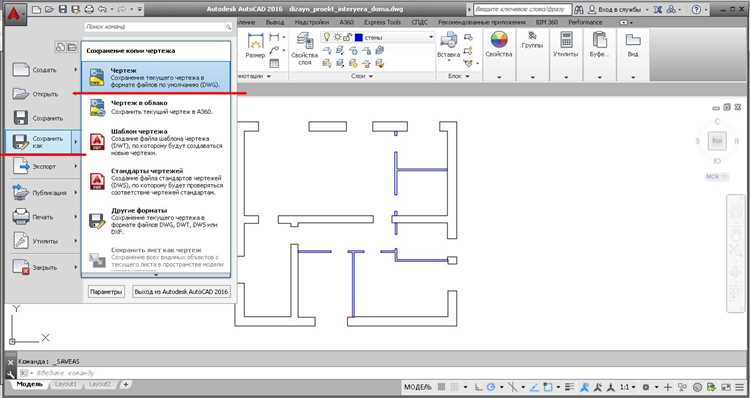

Сохранение копии чертежа под другим именем

Чтобы сохранить текущий чертеж с новым именем, в Автокаде используйте команду SAVEAS. В командной строке введите SAVEAS и нажмите Enter. Откроется окно сохранения файла.

Выберите папку, в которой должна быть размещена копия, затем введите новое имя файла в поле «Имя файла». Убедитесь, что в выпадающем списке выбран актуальный формат, например .dwg для версии AutoCAD 2018 или другой, совместимый с целевым программным обеспечением.

Нажмите кнопку «Сохранить». Программа создаст дубликат текущего файла под новым именем, не затрагивая исходный чертеж. Все последующие изменения будут применяться уже к новой копии.

Если вы работаете с внешними ссылками или привязанными файлами, проверьте, чтобы пути к ним были относительными. Иначе при переносе копии на другой компьютер могут возникнуть ошибки загрузки связанных объектов.

Для автоматизации процесса рекомендуется использовать макрос или команду скрипта с указанием пути и имени файла. Это удобно при регулярной архивации или создании версий проекта.

Экспорт чертежа в PDF для передачи заказчику

В разделе «Принтер/плоттер» выберите «DWG To PDF.pc3». Убедитесь, что выбран нужный лист или область печати. Для экспорта всего пространства модели выберите «Display» или «Extents» в поле «What to plot».

Установите формат бумаги, соответствующий требованиям заказчика, например A3 (420 x 297 мм). В графе «Plot scale» задайте масштаб – 1:1 для чертежей в масштабе, либо укажите конкретный коэффициент, если требуется другая пропорция.

Проверьте ориентацию листа – альбомная или книжная. Включите опцию «Center the plot» для автоматического центрирования. В разделе «Plot style table» выберите нужный стиль печати (например, monochrome.ctb для чёрно-белой печати).

Нажмите «Preview», чтобы убедиться в корректности настроек. Если всё отображается верно, нажмите «OK» и укажите путь для сохранения PDF-файла. Название файла должно быть понятным и включать номер чертежа или проект, например: «Электросхема_ЩР-01.pdf».

Готовый PDF-файл проверьте в отдельной программе просмотра. Убедитесь, что линии отображаются корректно, шрифты читаемы, рамка и штамп не обрезаны. Только после этого отправляйте файл заказчику.

Создание шаблона на основе текущего чертежа

Для создания шаблона в AutoCAD на основе уже существующего чертежа, начните с определения тех элементов, которые должны быть сохранены для дальнейшего использования. Шаблон включает в себя все настройки, такие как размеры, стили текста, слои, а также масштаб и прочие параметры, которые могут быть полезны при работе с новыми чертежами.

1. Откройте чертеж, который вы хотите использовать в качестве шаблона. Убедитесь, что все элементы, которые должны быть сохранены, находятся в нужных слоях, правильно настроены стили аннотативных объектов и прочие важные параметры.

2. Перейдите в меню Файл и выберите Сохранить как. В появившемся диалоговом окне укажите формат файла .dwt, который является форматом шаблона для AutoCAD.

3. После того как выбрали формат .dwt, введите имя для шаблона и выберите место для его сохранения. Название шаблона должно быть информативным, чтобы в будущем легко ориентироваться в файлах.

4. Настройте параметры сохранения, включая слои, стили и другие элементы, которые вы хотите видеть в шаблоне. Для этого перейдите в Менеджер слоев, настройте их видимость и цвета, затем сохраните настройки.

5. Убедитесь, что все блоки и объекты, которые должны быть доступны для использования в новых чертежах, присутствуют в файле шаблона. Важно, чтобы элементы были сохранены в виде блоков или внешних ссылок, если это необходимо.

6. После настройки шаблона, сохраните его и закройте текущий файл. Шаблон готов для использования в других проектах. Для этого при создании нового чертежа выберите Новый и укажите созданный шаблон в качестве основы.

Создание шаблона позволяет стандартизировать чертежи, повысить эффективность работы и избежать ошибок при подготовке новых документов. Правильно настроенные шаблоны сокращают время на создание чертежей, обеспечивая консистентность в работе с проектами.

Вопрос-ответ:

Как сохранить чертеж в AutoCAD в формате DWG?

Для сохранения чертежа в формате DWG откройте AutoCAD и выполните следующие шаги: выберите пункт «Файл» в верхнем меню, затем кликните «Сохранить как». В открывшемся окне выберите папку, в которой хотите сохранить файл, и укажите имя файла. Убедитесь, что в поле «Тип файла» выбран формат DWG. Нажмите «Сохранить». Это позволит сохранить чертеж в нужном формате для дальнейшей работы или обмена с другими пользователями.

Как изменить местоположение сохранённого чертежа в AutoCAD?

Чтобы переместить файл в AutoCAD, откройте папку, где он сохранён. Далее просто перетащите файл в новое место или используйте стандартные команды системы для перемещения файла. В самом AutoCAD изменения пути файла не требуется. Однако, если вы измените местоположение, при следующем открытии файла выберите его по новому пути через «Файл» > «Открыть» и найдите файл в новом месте.

Как сохранить чертёж в AutoCAD с новыми настройками для печати?

Для сохранения чертежа с новыми настройками печати в AutoCAD необходимо сначала настроить параметры печати. Для этого выберите «Печать» из меню «Файл», выберите нужный принтер и настройте параметры (формат бумаги, масштабы, ориентация и т.д.). После этого в окне печати кликните «Сохранить как». В появившемся окне выберите тип файла (например, PDF, если нужно сохранить в формате документа) и место для сохранения. Это позволит вам сохранить чертёж с установленными настройками печати для будущего использования.

Почему чертеж в AutoCAD может не сохраняться?

Причины, по которым чертеж в AutoCAD может не сохраняться, могут быть разные. Часто проблемы связаны с нехваткой свободного места на диске, с ошибками в самой программе или с повреждением файла. Также стоит проверить, есть ли проблемы с правами доступа к папке, в которую пытаетесь сохранить файл. В случае возникновения ошибок, попробуйте перезагрузить AutoCAD или сохранить чертеж под другим именем или в другом месте. Если проблема не исчезает, попробуйте восстановить файл через команду «RECOVER» в AutoCAD.
