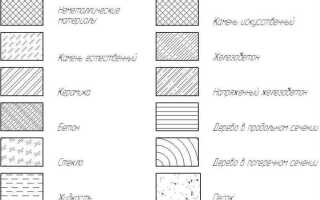

Файлы штриховки в AutoCAD хранятся в формате .PAT и представляют собой текстовые шаблоны, задающие правила заполнения замкнутых контуров. Стандартные паттерны поставляются вместе с программой и находятся в системной папке, путь к которой зависит от установленной версии AutoCAD и операционной системы.
Для AutoCAD на Windows путь к стандартным файлам штриховки по умолчанию: C:\Program Files\Autodesk\AutoCAD 20XX\Support. Пользовательские паттерны рекомендуется сохранять отдельно, например, в папке C:\AutoCAD\CustomHatches, чтобы избежать конфликтов при обновлениях и переустановке программы.
Указать дополнительную директорию с пользовательскими файлами штриховки можно через диалоговое окно Options (команда OPTIONS), вкладка Files → Support File Search Path. Добавление пути позволяет AutoCAD автоматически находить пользовательские .PAT-файлы при выборе штриховки в редакторе.
Если используется AutoCAD LT, структура и принципы работы с файлами штриховки аналогичны, но ограничены отсутствием некоторых функций по созданию собственных шаблонов внутри среды AutoCAD. В таком случае редактирование и добавление штриховок выполняется вручную через внешние текстовые редакторы.
Настоятельно рекомендуется хранить все нестандартные файлы штриховки в отдельных папках и регулярно создавать их резервные копии. Это облегчает перенос конфигурации между рабочими станциями и снижает риск потери данных при сбоях.
Где хранятся стандартные файлы штриховки в AutoCAD по умолчанию

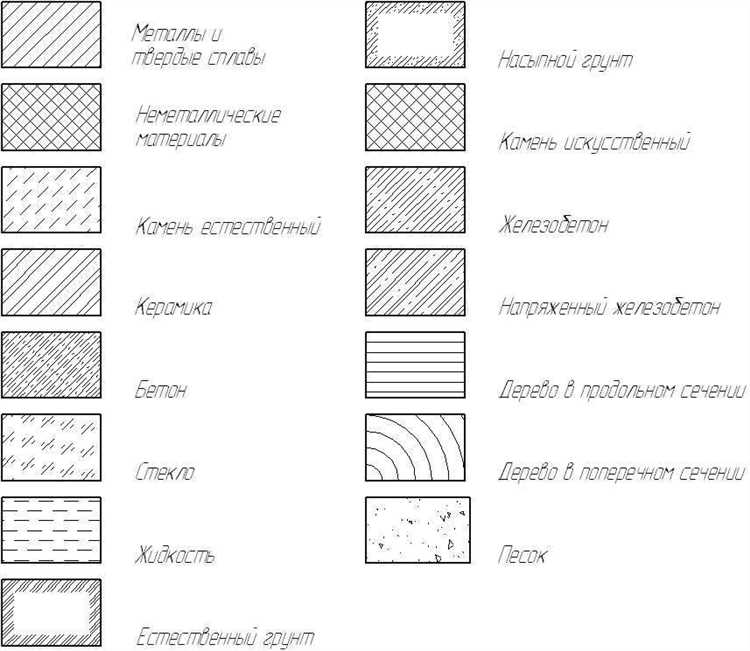

Файлы стандартной штриховки в AutoCAD хранятся в виде файлов с расширением .pat. Они содержатся в системной директории программы и подключаются автоматически при запуске.
- Для Windows 10/11 путь по умолчанию:
C:\Program Files\Autodesk\AutoCAD 20XX\Support - Файл, содержащий основные шаблоны:
acad.pat(метрическая система –acadiso.pat)
В пользовательских версиях AutoCAD путь может отличаться в зависимости от года выпуска, языка и архитектуры системы (x64/x86). Для уточнения используется переменная среды %ProgramFiles%.
- Откройте проводник и перейдите в каталог
Support. - Найдите файлы
*.pat, доступные для редактирования или добавления пользовательских шаблонов.
Чтобы использовать пользовательские файлы штриховки, рекомендуется не изменять acad.pat, а создать отдельный .pat-файл и подключить его через настройки:
- AutoCAD → Options → вкладка Files
- Категория Support File Search Path → Add…
- Указать директорию с новым
.pat-файлом

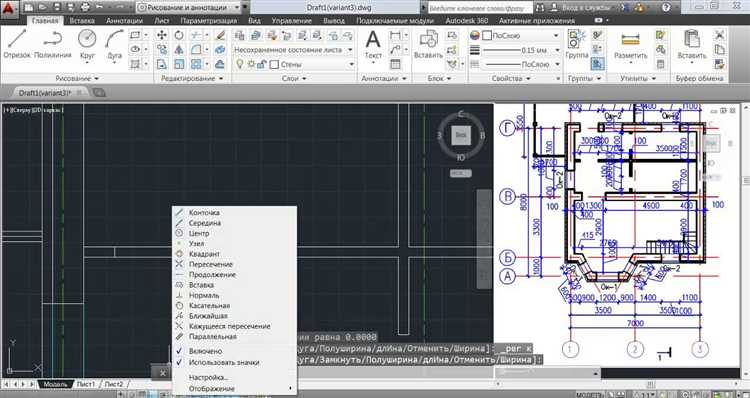

После добавления путь становится доступным при выборе штриховки через команду HATCH. Новые шаблоны отображаются в списке типов штриховки.
Как определить путь к пользовательским файлам штриховки
Чтобы узнать, где находятся пользовательские файлы штриховки (файлы с расширением .pat), необходимо открыть параметры AutoCAD. Для этого в командной строке введите OP и нажмите Enter.
Перейдите на вкладку «Файлы» и разверните раздел «Поддерживаемые пути поиска». В этом списке найдите строку «Путь к пользовательским файлам поддержки» – она указывает на директорию, в которую можно помещать пользовательские .pat-файлы.
Также возможны дополнительные пути, если файлы штриховки подключаются через внешние каталоги или сетевые папки. В этом случае нужно обратить внимание на все пути в разделе поддерживаемых путей и убедиться, что соответствующие каталоги содержат нужные .pat-файлы.
Если вы используете файл acad.pgp или подключаете кастомные конфигурации через профили, путь может быть указан явно в переменной HATCHPATTERN, которую можно проверить через команду SETVAR.

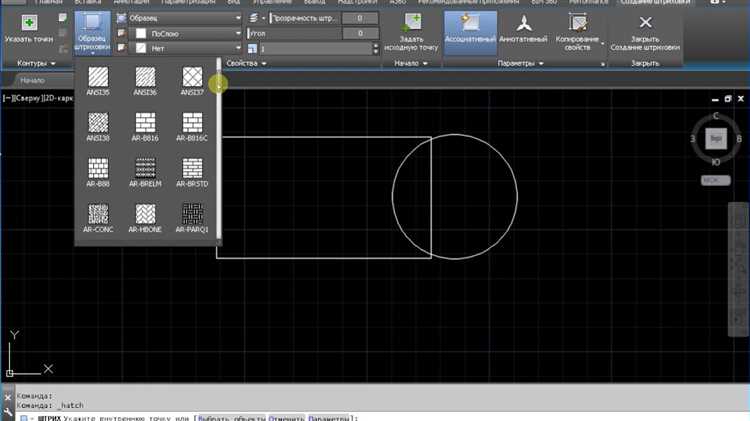

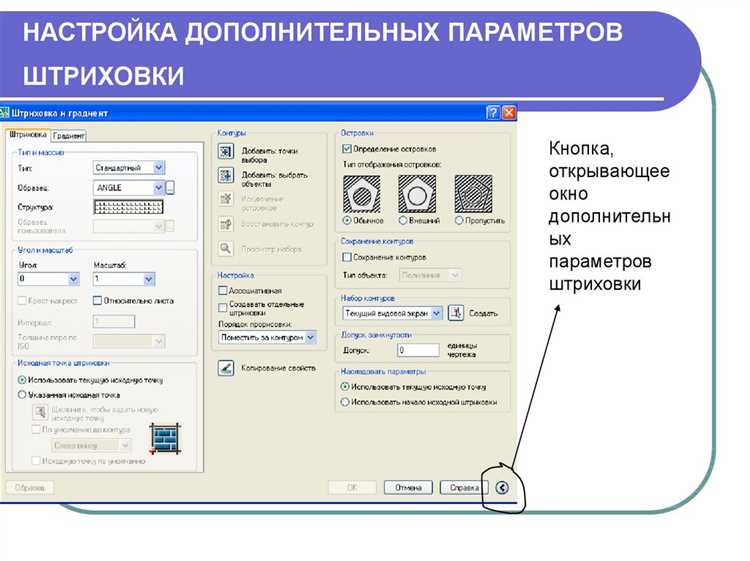

Для быстрой проверки загрузки конкретного паттерна используйте команду HATCH, выберите тип штриховки Custom и откройте список доступных шаблонов. Если нужный шаблон отсутствует, проверьте наличие соответствующего .pat-файла по указанным путям вручную через проводник Windows.
Настройка дополнительного каталога для пользовательских штриховок
AutoCAD использует файлы с расширением .PAT для отображения штриховок. По умолчанию пользовательские штриховки не отображаются в списке, если они находятся вне стандартного каталога. Чтобы задать дополнительный путь к собственным файлам штриховки, необходимо вручную указать его в настройках среды.
- Откройте AutoCAD и введите команду OPTIONS в командной строке.
- Перейдите на вкладку Файлы в окне параметров.
- Разверните пункт Поддерживаемые пути поиска.
- Нажмите Добавить и укажите путь к каталогу, где находятся ваши .PAT-файлы.
- Подтвердите изменения нажатием ОК.
После этого файлы штриховки из указанного каталога станут доступны при выборе типа штриховки в палитре Hatch. Каталог должен содержать только .PAT-файлы, каждый из которых должен иметь уникальное имя и корректный синтаксис. Изменения вступают в силу после перезапуска AutoCAD.
Рекомендуется хранить пользовательские штриховки в отдельной папке, например: C:\AutoCAD_Hatch\, чтобы избежать конфликта с системными файлами при обновлениях.
Изменение пути к файлам штриховки через параметры AutoCAD
Для переноса пользовательских файлов штриховки в собственную директорию необходимо изменить путь поиска в настройках AutoCAD. Откройте диалоговое окно «Параметры» с помощью команды OPTIONS или сочетания клавиш Ctrl + ,. Перейдите на вкладку «Файлы» и разверните узел «Пути поддержки файлов». Найдите пункт «Путь к пользовательским файлам штриховки».
Нажмите «Добавить», затем «Обзор» и укажите новую директорию, где хранятся ваши .PAT-файлы. Переместите новый путь вверх списка с помощью кнопки «Вверх», чтобы AutoCAD использовал его в приоритете. После добавления нажмите «Применить» и «ОК» для сохранения настроек.
Изменения вступают в силу немедленно, перезапуск не требуется. При создании или редактировании штриховки через команду HATCH AutoCAD будет искать пользовательские шаблоны сначала в указанной вами папке. Это позволяет централизовать кастомные паттерны, исключить дублирование и упростить перенос настроек между рабочими станциями.
Форматы файлов штриховки и требования к их размещению

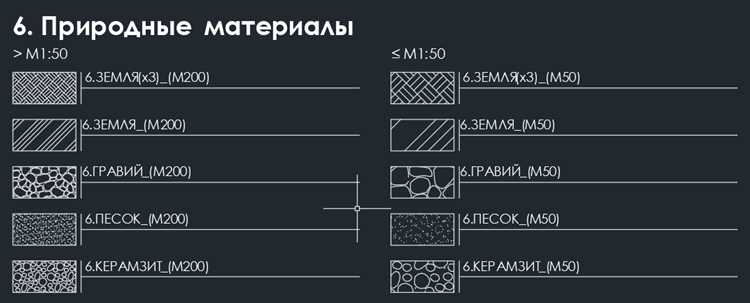

AutoCAD использует файлы с расширением .PAT для хранения шаблонов штриховки. Эти файлы представляют собой текстовые документы, содержащие координаты, углы и шаги линий, определяющие графику штриховки. Каждый шаблон описывается с помощью набора параметров, чувствительных к синтаксису: ошибки в структуре приведут к некорректному отображению или полной недоступности узора.
Для корректной работы AutoCAD необходимо размещать .PAT-файлы в каталогах, указанных в системной переменной Support File Search Path, которая настраивается через Options → Files → Support File Search Path. Наиболее распространённое расположение – это директория Support внутри папки установки AutoCAD, например: C:\Program Files\Autodesk\AutoCAD 2025\Support.
При использовании пользовательских шаблонов рекомендуется избегать изменения штатных .PAT-файлов AutoCAD. Вместо этого создайте отдельный файл с уникальным именем, чтобы избежать конфликтов при обновлении программы. Поддерживаются как ANSI-совместимые (ASCII) .PAT-файлы, так и расширенные версии с многострочной структурой, применяемые для сложных графических узоров.
Если используется несколько пользовательских шаблонов, целесообразно создать отдельную директорию, например C:\CAD_Hatch_Patterns, и добавить её путь в переменную поиска. Это упрощает обслуживание библиотеки и позволяет централизованно использовать её в корпоративной среде через сетевые ресурсы.
Файлы штриховки чувствительны к кодировке. Рекомендуется сохранять их в ANSI или UTF-8 без BOM. Использование неподдерживаемой кодировки может привести к ошибкам при загрузке или отображении кириллических названий шаблонов.
Решение проблем с отображением нестандартных штриховок
Проблемы с отображением нестандартных штриховок в AutoCAD могут возникать по нескольким причинам. Часто это связано с неправильным расположением файлов штриховок, несовместимостью версий программы или отсутствием нужных библиотек. Рассмотрим способы их устранения.
1. Убедитесь, что файл штриховки доступен. В AutoCAD путь к файлу штриховки должен быть указан корректно. При использовании нестандартных штриховок важно, чтобы все файлы, включая .pat и .shx, были в одном каталоге или на пути, прописанном в настройках программы. Проверьте расположение файлов через команду OPTIONS в разделе «Файлы».
2. Проблемы с версией формата. В случае использования нестандартных штриховок, созданных в более старой версии AutoCAD, могут возникнуть проблемы с их отображением в новых версиях программы. Чтобы избежать этого, рекомендуется обновлять файлы штриховок с помощью команды EXPLODE, что позволит преобразовать сложные элементы в совместимый формат.
3. Проблемы с размером и масштабом штриховки. Иногда нестандартные штриховки могут отображаться слишком крупно или мелко. Это связано с настройками масштаба и единиц измерения в чертеже. Для корректного отображения можно настроить коэффициент масштабирования штриховки через параметры в диалоговом окне штриховки или вручную откорректировать параметры в файле .pat.
4. Проблемы с графической картой. Некоторые графические карты не поддерживают все виды штриховок, что может приводить к неправильному отображению. В таком случае рекомендуется обновить драйверы графической карты или попробовать изменить настройки визуализации в AutoCAD, например, отключив «Аппаратное ускорение» через команду GRAPHICSCONFIG.
5. Отсутствие поддержки нестандартных форматов. AutoCAD поддерживает определенные типы штриховок, и если используемый файл не соответствует этим стандартам, программа может не отобразить его правильно. Для этого нужно конвертировать штриховку в формат, который поддерживает AutoCAD. В качестве альтернативы можно использовать сторонние инструменты для редактирования и преобразования форматов штриховок.
Перенос пользовательских файлов штриховки между рабочими станциями
Перенос пользовательских файлов штриховки в AutoCAD между рабочими станциями требует точного подхода для сохранения всех настроек и минимизации ошибок. Для этого необходимо учитывать несколько ключевых аспектов, чтобы процесс был эффективным и безошибочным.
Первое, что важно учитывать – это местоположение файлов штриховки. Обычно файлы штриховки (*.pat) могут находиться в директориях, установленных по умолчанию в AutoCAD, или в пользовательских папках. При переносе важно удостовериться, что файл штриховки будет доступен на целевой машине. Для этого нужно либо скопировать файлы в одинаковые директории, либо настроить рабочие пути на новой станции, используя команду OPTIONS и указав правильные каталоги в разделе Files.
При переносе необходимо учесть, что пути к файлам могут быть разными на разных компьютерах. Для избегания проблем с отсутствием файлов штриховки можно использовать относительные пути. Это особенно полезно, если рабочие станции подключены к общей сетевой папке. В таком случае файлы штриховки могут быть размещены в общей директории, доступной всем пользователям, что исключает необходимость копирования на каждую отдельную станцию.
Если вы работаете в сети, для удобства можно настроить автоматическую синхронизацию файлов с использованием сетевого хранилища или облачного сервиса. Это гарантирует, что всегда будет доступна актуальная версия файлов штриховки, а также избавит от необходимости вручную переносить их на каждую новую рабочую станцию.
При переносе файлов штриховки важно также проверить, чтобы файлы с расширением .pat и другие пользовательские элементы (например, изображения, если штриховка включает такие ресурсы) были правильно перенесены. Проблемы с отсутствующими изображениями или шрифтами могут возникнуть, если их не учли при копировании файлов.
Для удобства работы можно использовать пакетные файлы или скрипты, которые автоматически копируют все необходимые файлы в требуемые директории при запуске AutoCAD. Это особенно полезно в крупных организациях, где несколько рабочих станций нуждаются в одинаковом наборе файлов штриховки.
Вопрос-ответ:
Как найти файлы штриховки в AutoCAD?
Чтобы найти файлы штриховки в AutoCAD, нужно перейти в папку с проектом и проверить настройки путей поиска. В настройках программы можно указать каталоги, где AutoCAD будет искать внешние файлы, такие как штриховки. Также можно использовать команду ATTACH для загрузки файлов штриховок, если они хранятся в другом месте на компьютере или в сети.
Где в AutoCAD хранятся файлы штриховки по умолчанию?
По умолчанию файлы штриховки (.pat) находятся в папке, которая указывается в настройках программы, обычно это каталог с установленными шаблонами или стандартными файлами AutoCAD. Путь можно узнать через команду OPTIONS, выбрав вкладку Files, где отображается путь к файлам шаблонов и штриховок.
Как добавить свой файл штриховки в AutoCAD?
Для того чтобы добавить свой файл штриховки, нужно поместить его в папку с другими штриховками (например, в папку поддержки AutoCAD) и указать путь к этому файлу в настройках программы через команду OPTIONS. В разделе Files выберите путь к папке, где хранится файл, и после этого штриховка будет доступна для использования в проекте.
Почему AutoCAD не видит мои файлы штриховки?
Если AutoCAD не видит ваши файлы штриховки, причиной может быть неверно указан путь к этим файлам в настройках программы или неправильный формат штриховки. Убедитесь, что файлы находятся в папке, указанной в параметрах AutoCAD. Также проверьте, что файлы имеют правильное расширение (.pat) и правильно загружены в проект.
Можно ли изменить место хранения файлов штриховки в AutoCAD?
Да, в AutoCAD можно изменить место хранения файлов штриховки. Для этого нужно открыть меню настроек (команда OPTIONS) и в разделе Files указать новый путь к папке, где будут храниться штриховки. После этого программа будет искать и загружать файлы штриховки из указанной папки.
Как можно изменить расположение файлов штриховки в AutoCAD?
Чтобы изменить расположение файлов штриховки в AutoCAD, необходимо использовать команду «HATCH» для создания новой штриховки или редактирования уже существующей. Вы можете выбрать тип штриховки из стандартного набора или загрузить файл штриховки (.pat) с нужным расположением через команду «HATCHEDIT». Для изменения пути к файлу штриховки в AutoCAD нужно указать правильное местоположение файла в настройках приложения, либо добавить его в список путей через настройки «Подключение каталогов». Также можно настроить путь по умолчанию для штриховок в настройках AutoCAD, чтобы они всегда загружались из нужной папки.
