Современные HMI-системы всё чаще требуют прямой интеграции с OPC UA-серверами, минуя промежуточные слои и громоздкие клиентские приложения. Одним из ключевых подходов к решению этой задачи является использование JavaScript в сочетании с веб-сокетами или HTTP-запросами к промежуточному OPC UA-API. Такой метод позволяет визуализировать данные в реальном времени непосредственно в браузере, обеспечивая мобильность и кроссплатформенность.
Для интеграции необходим промежуточный сервер, реализующий REST API или WebSocket-интерфейс, через который JavaScript-код сможет отправлять запросы и получать обновления. Наиболее удобными для этого являются Node.js-библиотеки node-opcua и opcua-commander, обеспечивающие полный доступ к данным с OPC UA-сервера и возможность их трансляции в формат, пригодный для веб-клиента.
С клиентской стороны рекомендуется использовать чистый JavaScript или фреймворки вроде Vue или React для построения динамических интерфейсов. Подключение происходит через стандартные средства: fetch для REST и WebSocket API для событийного обмена. Особое внимание следует уделить безопасности: использовать HTTPS, авторизацию и проверку источника запросов на серверной стороне.
Визуализация полученных данных реализуется через элементы DOM, графики (например, с помощью Chart.js), или простые текстовые поля. Важно предусмотреть механизмы обновления значений без перезагрузки страницы, используя таймеры или обработчики событий на основе push-механизма WebSocket-соединения.
Если нужно, могу продолжить статью с примерами кода и конфигурацией серверной части. Хотите?

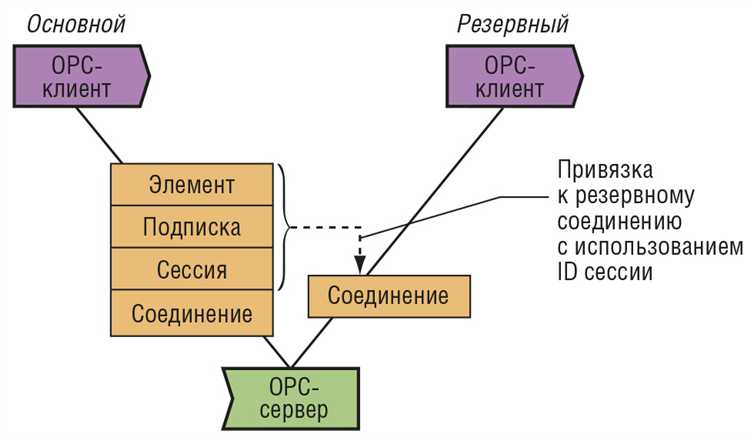

Выбор OPC-сервера и настройка доступа к данным
Перед подключением JavaScript-клиента к OPC-данным необходимо определить подходящий OPC-сервер. Для современных веб-интеграций рекомендуется использовать OPC UA-сервер, так как он поддерживает бинарный и HTTP(S) протоколы, не требует DCOM и работает через брандмауэры. Среди стабильных решений: Unified Automation, Prosys OPC UA Server и Kepware KEPServerEX с включённой OPC UA функциональностью.
После установки OPC-сервера требуется включить доступ к узлам (nodes) данных, которые будут использоваться в веб-интерфейсе. Это выполняется через административную консоль сервера, где создаются endpoint’ы, добавляются теги (например, через драйвер Modbus, Siemens, Allen-Bradley) и задаются права доступа. Необходимо явно разрешить чтение и, при необходимости, запись к конкретным тегам для определённых пользователей или групп.
Для безопасной связи убедитесь, что включена авторизация по сертификатам или логину и паролю. В OPC UA настройте policy с поддержкой Basic256Sha256 или Basic128Rsa15 для шифрования. Сертификаты клиента, например веб-прокси или middleware-сервиса, должны быть добавлены в доверенные на стороне сервера.
Если используется промежуточный слой (middleware), такой как Node-RED с узлом node-red-contrib-opcua или собственный Node.js-сервер с библиотекой node-opcua, настройка подключения к OPC UA производится через URL endpoint (например, opc.tcp://192.168.0.10:4840) с указанием securityMode, policy и пользовательских данных. Важно протестировать соединение через утилиты вроде UaExpert перед интеграцией в браузерный клиент.
Создание промежуточного сервиса для запроса данных из OPC
Для интеграции OPC-данных в веб-интерфейс через JavaScript требуется промежуточный сервис, способный взаимодействовать с OPC-сервером и предоставлять данные по HTTP-запросу. Такой сервис должен обеспечивать преобразование формата, кэширование и контроль доступа.
- Выбор технологии: предпочтительно использовать Node.js с библиотекой
node-opcuaили Python сopcua. Node.js обеспечивает высокую производительность и хорошую совместимость с фронтендом. - Подключение к OPC UA: при использовании
node-opcuaсоздайте клиента, указав endpoint URL OPC UA сервера. Убедитесь, что клиент поддерживает необходимые политики безопасности и режимы шифрования. - Реализация REST API: настройте Express.js или FastAPI для создания HTTP-интерфейса. Определите эндпоинты, например
/dataи/status, для получения значений и статуса узлов. - Обработка идентификаторов узлов: передавайте NodeId через параметры запроса. Пример:
/data?node=ns=2;s=Temperature. Избегайте жесткого связывания с конкретными узлами. - Кэширование: внедрите механизм обновления значений по таймеру (например, каждые 1000 мс) и хранения их в памяти. Это снижает нагрузку на OPC-сервер и ускоряет ответ клиенту.
- Безопасность: ограничьте доступ к API через JWT или IP-фильтрацию. При необходимости добавьте HTTPS и базовую аутентификацию.
После настройки сервиса веб-клиент может опрашивать API через fetch или WebSocket, не взаимодействуя напрямую с OPC-сервером.
Форматирование OPC-данных для передачи в браузер
Перед передачей OPC-данных в браузер необходимо преобразовать их в формат, совместимый с JavaScript, чаще всего – в JSON. Стандартный способ – использовать промежуточный сервер или скрипт, получающий значения от OPC-сервера через библиотеку (например, node-opcua или Open62541) и сериализующий их.
Каждое значение OPC-тега должно включать уникальный идентификатор (NodeId), временную метку (timestamp), качество данных (quality) и значение (value). Пример структуры:
{«nodeId»: «ns=2;s=Temperature», «value»: 72.5, «timestamp»: «2025-04-29T08:15:00Z», «quality»: «Good»}
Избегайте передачи «сырых» структур OPC UA напрямую. Необходимо фильтровать недостоверные данные: любые значения с качеством, отличным от Good, исключаются до сериализации. Это сокращает объем передаваемой информации и упрощает обработку на клиенте.
При работе с массивами или сложными типами данных используйте рекурсивное преобразование в плоские структуры, чтобы упростить доступ в JavaScript. Не допускайте вложенности глубже двух уровней – это затрудняет парсинг и отображение в UI.
Для уменьшения нагрузки на сеть целесообразно использовать обновление только изменённых значений (change-based push), а не периодическую полную выгрузку. На стороне сервера следует реализовать отслеживание изменений (например, через подписку с MonitoredItem в OPC UA) и формировать компактные JSON-объекты только при изменении данных.
Каждый JSON-объект должен быть валидирован перед отправкой, особенно при передаче по WebSocket или SSE. Недопустимые поля или некорректная сериализация приведут к сбоям на клиенте.
Форматирование – ключевой этап, определяющий стабильность связи между OPC-сервером и веб-интерфейсом. Неправильная структура данных увеличивает количество ошибок в браузере и затрудняет отладку.
Настройка CORS и безопасности соединения между сервером и клиентом
Также необходимо разрешить нужные HTTP-методы, используя Access-Control-Allow-Methods, например: GET, POST, и заголовки через Access-Control-Allow-Headers – Content-Type, Authorization, если используются токены.
Не используйте опцию credentials: true в JavaScript без соответствующего ответа сервера: Access-Control-Allow-Credentials: true. В этом случае Access-Control-Allow-Origin не может быть *.
Передача OPC-данных должна осуществляться исключительно по HTTPS. Используйте TLS 1.2 или выше, отключите слабые шифры и устаревшие протоколы (например, SSLv3, TLS 1.0). Проверяйте наличие валидного сертификата и корректную настройку промежуточных цепочек.
Если сервер взаимодействует с OPC через middleware (например, Node.js или Python), исключите CORS на уровне прокси (например, через nginx), чтобы избежать утечек конфигурации. Пример для nginx:
location /api/ {
add_header Access-Control-Allow-Origin https://example.com;
add_header Access-Control-Allow-Methods 'GET, POST';
add_header Access-Control-Allow-Headers 'Content-Type, Authorization';
proxy_pass http://localhost:3000;
}Ограничьте доступ к API по IP-адресам, используйте JWT или session токены, внедрите проверку подлинности. Никогда не храните чувствительные ключи и токены на клиенте. Применяйте Content Security Policy (CSP), чтобы исключить внедрение вредоносного JavaScript: Content-Security-Policy: default-src 'self';.
Журналируйте все запросы к API и реализуйте механизм обнаружения аномалий (например, множественные запросы за короткое время). Регулярно обновляйте зависимости серверного ПО и следите за CVE-уязвимостями в используемых библиотеках для OPC и HTTP-интерфейса.
Использование Fetch API для получения данных из JavaScript
Для получения OPC-данных, доступных через промежуточный HTTP-сервер, рекомендуется использовать Fetch API. Этот интерфейс позволяет отправлять асинхронные HTTP-запросы и обрабатывать ответы без перезагрузки страницы.
Пример запроса к серверу, отдающему JSON-объект с актуальными значениями тегов OPC:
fetch('/opc/data')
.then(response => {
if (!response.ok) {
throw new Error('Ошибка HTTP: ' + response.status);
}
return response.json();
})
.then(data => {
renderOpcData(data);
})
.catch(error => {
console.error('Ошибка при получении данных:', error);
});Функция renderOpcData преобразует структуру JSON в HTML-разметку:
function renderOpcData(data) {
const container = document.getElementById('opc-data');
container.innerHTML = '';
for (const tag in data) {
const value = data[tag];
const row = document.createElement('div');
row.textContent = `${tag}: ${value}`;
container.appendChild(row);
}
}Важно обеспечить корректную структуру ответа на стороне сервера. Ожидается объект формата:
{
"Tag1": "Value1",
"Tag2": "Value2",
"Tag3": "Value3"
}Рекомендуется обновлять данные по интервалу с использованием setInterval:
setInterval(() => {
fetch('/opc/data')
.then(res => res.json())
.then(renderOpcData)
.catch(console.error);
}, 1000);Такой подход обеспечивает актуальность информации на странице без избыточной нагрузки на клиент и сервер.
Отображение данных OPC на странице с помощью DOM-элементов
Для интеграции данных OPC в веб-приложение можно использовать JavaScript и объектную модель документа (DOM). Это позволяет динамически обновлять данные, отображаемые на HTML-странице, без необходимости перезагружать её.
Для начала важно получить доступ к данным OPC с помощью подходящего клиента. Чаще всего используется WebSocket или HTTP для связи с сервером OPC, который преобразует данные в формат JSON или XML. Затем эти данные можно обработать и визуализировать с использованием стандартных возможностей DOM.
После получения данных, например, в формате JSON, можно обновить содержимое страницы с помощью методов DOM, таких как document.getElementById(), document.createElement() и element.appendChild().
Пример обновления значения элемента:
let opcData = { temperature: 23.5, pressure: 101.3 };
document.getElementById("temperatureValue").innerText = opcData.temperature + " °C";
document.getElementById("pressureValue").innerText = opcData.pressure + " hPa";
Этот код обновляет текст в элементах с идентификаторами temperatureValue и pressureValue на странице, используя данные, полученные от сервера OPC.
Динамическое добавление новых элементов:
let newElement = document.createElement("div");
newElement.innerText = "New Data: " + opcData.temperature + " °C";
document.body.appendChild(newElement);
Этот подход позволяет добавить новый элемент в DOM, который будет отображать обновлённые данные, полученные от сервера OPC. Так можно легко добавлять новые блоки данных без необходимости изменять структуру HTML заранее.
Для оптимизации обновления данных можно использовать методы, которые минимизируют перерисовку DOM, такие как documentFragment, позволяющий обновлять элементы в памяти перед вставкой их в DOM.
Использование documentFragment:
let fragment = document.createDocumentFragment();
let newDataElement = document.createElement("div");
newDataElement.innerText = "Updated Data: " + opcData.pressure + " hPa";
fragment.appendChild(newDataElement);
document.body.appendChild(fragment);
Использование таких методов поможет улучшить производительность, особенно если данные обновляются часто.
Таким образом, интеграция данных OPC на страницу с помощью DOM-элементов требует грамотного взаимодействия с сервером и оптимизированного подхода к обновлению содержимого страницы. Это позволяет создавать веб-приложения, которые эффективно отображают актуальные данные в реальном времени.
Реализация обновления данных в реальном времени с использованием WebSocket
WebSocket работает через один постоянный канал, что значительно снижает нагрузку на сервер и уменьшает задержки при получении данных. Это особенно важно при работе с промышленными данными, где требуется минимальная задержка между изменением данных и их отображением на веб-странице.
Основные шаги для реализации обновления данных через WebSocket:
- Создание WebSocket-соединения на клиентской стороне: Для этого используется стандартный объект WebSocket, который инициирует соединение с сервером. Важно убедиться, что сервер поддерживает WebSocket протокол.
- Подключение к серверу: Сервер должен быть настроен для отправки обновлений через WebSocket. Это может быть сделано с использованием таких технологий как Node.js с библиотеками, например,
ws, или через специализированные OPC-серверы с поддержкой WebSocket. - Обработка данных на клиенте: После установления соединения клиентская сторона должна слушать сообщения от сервера. При получении данных через WebSocket они могут быть отображены в реальном времени в DOM с использованием JavaScript.
Пример кода для клиента:
const socket = new WebSocket('ws://your-server-url');
// Обработчик для открытия соединения
socket.onopen = () => {
console.log('Соединение установлено');
};
// Обработчик для получения данных
socket.onmessage = (event) => {
const data = JSON.parse(event.data);
document.getElementById('opcData').innerText = `Полученные данные: ${data.value}`;
};
// Обработчик для ошибок
socket.onerror = (error) => {
console.log('Ошибка соединения: ', error);
};
// Обработчик для закрытия соединения
socket.onclose = () => {
console.log('Соединение закрыто');
};
При получении новых данных с сервера можно обновить элементы на странице, например, обновить значения в реальном времени. Важно, чтобы сервер передавал данные в формате, понятном для клиента, например, в JSON.
Рекомендации:
- Используйте безопасное соединение (wss://) для защиты данных, особенно если речь идет о промышленной автоматизации или чувствительных данных.
- При проектировании WebSocket-сервера учитывайте возможность масштабирования, особенно при большом количестве подключений.
- Обрабатывайте возможные ошибки соединения и перезапускайте соединение при его разрыве.
- Следите за производительностью веб-страницы, чтобы обновления данных не приводили к излишней нагрузке на браузер.
WebSocket идеально подходит для тех сценариев, где необходимо минимизировать задержку в передаче данных и обеспечивать их обновление в реальном времени. Это особенно важно в контексте отображения динамических данных, например, из OPC-систем, где важен каждый момент.
Вопрос-ответ:
Что такое OPC и зачем его использовать для вывода данных на HTML-страницу?
OPC (OLE for Process Control) — это стандарт, который используется для обмена данными между программным обеспечением и промышленными устройствами, такими как датчики, насосы и другие компоненты автоматизированных систем. Он позволяет собирать данные с различных устройств и передавать их в другие системы. Важно, что OPC обеспечивает стандартизированный способ обмена данными, что упрощает интеграцию разных производителей оборудования. Вывод OPC данных на HTML-страницу через JavaScript позволяет отображать в реальном времени информацию о процессах в удобном и визуально понятном виде, например, на панели мониторинга.
Как подключить OPC сервер к HTML странице с помощью JavaScript?
Для подключения OPC сервера к HTML странице с помощью JavaScript используется посредник — OPC сервер, который обрабатывает запросы к данным и передает их в браузер. Прежде чем приступить к интеграции, нужно выбрать подходящий OPC сервер, который поддерживает нужный интерфейс, например, OPC UA или OPC DA. Далее можно использовать JavaScript для взаимодействия с сервером через API или WebSocket. Например, для OPC UA можно использовать библиотеку «node-opcua», которая позволяет работать с данными OPC в серверной части на Node.js. После получения данных из OPC сервера через JavaScript, их можно выводить на HTML страницу, обновляя данные в реальном времени.
Какие технологии JavaScript могут помочь в отображении OPC данных в реальном времени?
Для отображения OPC данных в реальном времени на HTML-странице в JavaScript можно использовать несколько подходов. Один из самых популярных способов — это использование WebSocket, который позволяет устанавливать постоянное соединение между сервером и клиентом, обеспечивая мгновенный обмен данными. С помощью WebSocket можно получать обновления от OPC сервера и обновлять содержимое страницы без необходимости перезагружать ее. Также можно использовать библиотеку для работы с графиками, например, Chart.js или D3.js, чтобы визуализировать данные в виде графиков или диаграмм, что поможет лучше понять происходящие процессы.
Какие проблемы могут возникнуть при интеграции OPC с HTML страницей через JavaScript?
Основная проблема при интеграции OPC с HTML страницей через JavaScript заключается в выборе подходящего интерфейса для связи с сервером. Некоторые OPC серверы используют устаревшие технологии, такие как COM/DCOM, которые сложно интегрировать с современными веб-технологиями. В таких случаях может потребоваться использование промежуточных серверов или библиотек, которые преобразуют данные в подходящий формат, например, через WebSocket или REST API. Также возможны проблемы с производительностью, если данные обновляются слишком часто или обрабатываются в большом объеме. Это может повлиять на скорость загрузки страницы и на стабильность работы веб-приложения. Чтобы решить эти проблемы, можно использовать оптимизацию запросов, кэширование данных и другие методы улучшения производительности.
