Как нарисовать звезду в автокаде

В этом руководстве мы подробно рассмотрим, как создать звезду в Автокаде, используя инструменты программы и простые команды. Звезды могут быть полезны для создания декоративных элементов или технических схем. Мы шаг за шагом пройдем через весь процесс, от настройки документа до финального этапа рисования.

Шаг 1: Настройка рабочей области
Перед тем как начать, убедитесь, что ваш рабочий файл в Автокаде настроен корректно. Важно установить единицы измерения, чтобы сохранить точность чертежа. Для этого введите команду UNITS в командной строке и выберите нужные параметры. Также рекомендуется включить сетку и настройку «Ограничение объекта», чтобы удобно ориентироваться в чертеже.

Шаг 2: Использование команды POLYGON
Для рисования звезды в Автокаде воспользуйтесь командой POLYGON. Она позволяет создавать многоугольники с заданным числом сторон. Введите команду POLYGON в командной строке и укажите количество сторон (например, 5 для пятиконечной звезды). Следующий шаг – выберите центр многоугольника и радиус, который будет определять размер звезды.

Шаг 3: Преобразование многоугольника в звезду
После того как многоугольник будет нарисован, вам нужно преобразовать его в форму звезды. Для этого используйте команду EXPLODE для разделения объектов на отдельные элементы, а затем команду TRIM, чтобы удалить лишние части. Далее при помощи FILLET сгладьте углы между линиями, чтобы звезда приобрела желаемую форму.

Шаг 4: Завершение и уточнение деталей
Для окончательной настройки звезды используйте инструменты выравнивания и масштабирования, чтобы точно разместить элементы. Не забудьте применить команду DIMLINEAR для измерений, если это необходимо. Готовый чертеж можно сохранить и использовать для дальнейшей работы.

Как нарисовать звезду в Автокаде: пошаговая инструкция

Чтобы нарисовать звезду в Автокаде, выполните следующие шаги:

Шаг 1: Откройте Автокад и создайте новый чертеж. Выберите команду «Полилиния» (PLINE) в командной строке.

Шаг 2: Введите команду для рисования многоугольника: POLYGON. Введите количество сторон звезды. Для стандартной 5-лучевой звезды это будет 10 сторон, чтобы учесть внутренние и внешние вершины.

Шаг 3: После этого программа предложит выбрать центр многоугольника. Укажите точку на экране, где хотите разместить звезду. Это будет центр вашей фигуры.

Шаг 4: Следующим шагом введите радиус внешней окружности. Это расстояние от центра до внешней вершины звезды. Выберите нужное значение и нажмите Enter.

Шаг 5: Введите радиус внутренней окружности. Это расстояние от центра до точек, которые будут располагаться внутри звезды, образуя её острые углы. После введения радиуса нажмите Enter.

Шаг 6: Теперь, чтобы завершить создание звезды, выберите опцию «Закрыть» в командной строке или нажмите клавишу Enter для завершения рисования многоугольника.

Шаг 7: Если необходимо, используйте команду «Сдвиг» (MOVE), чтобы переместить звезду в нужное место на чертеже. Для уточнения положения можно использовать другие команды, такие как «Поворот» (ROTATE) или «Масштаб» (SCALE).

Шаг 8: Для улучшения внешнего вида можно применить команду «Обводка» (HATCH) для добавления заливки внутри звезды, выбрав нужный тип штриховки.

После выполнения этих шагов у вас будет готова звезда, которую можно использовать в чертежах или проектах в Автокаде.

Настройка рабочего пространства для рисования звезды в Автокаде

Далее, настройте сетку и углы. Откройте меню «Параметры» и в разделе «Сетка» установите шаг сетки в 1 или 5 мм для точности. Также рекомендуется включить отображение углов, что поможет контролировать пропорции звезды при её рисовании. Включите привязку к объектам с помощью команды «Osnap», выбрав опцию «Конечная точка» и «Центр». Это поможет точнее размещать вершины звезды.

Важно настроить точность ввода. Включите режим «Полосы координат» для точного позиционирования объектов на рабочем поле. В настройках команды «Система» выберите точность до 4 знаков после запятой для более четкой работы с координатами.

Наконец, для рисования звезды на основе многоугольника, используйте команду «Polygon» с параметром количества сторон, равным 5 или 6, в зависимости от типа звезды. Убедитесь, что режим динамического ввода включен, чтобы вводить данные с клавиатуры, и используйте модификаторы для корректировки углов и радиусов.

Выбор инструмента для создания звезды в Автокаде

Для создания звезды в Автокаде оптимально использовать команду POLYGON с дополнительной настройкой. В отличие от стандартных многоугольников, команда POLYGON позволяет точно настроить количество сторон и радиусы, что важно для формирования звезды с заданными пропорциями.

Первый шаг – это выбор центра звезды. Вводя команду POLYGON, вы указываете место для центра и количество сторон. Для звезды это количество сторон обычно составляет четное число, например 6 или 8. Однако, чтобы создать классическую пятиконечную звезду, потребуется использовать альтернативный метод.

Для создания правильной звезды с острыми углами можно воспользоваться комбинированным подходом: сначала рисуем правильный многоугольник, а затем выполняем операцию с выталкиванием внешних углов с помощью команды EXTRUDE или STRETCH.

Еще один полезный инструмент для работы с многоугольниками – RECTANGLE, если необходимо создать звезду с симметричными прямыми углами. Этот метод подходит, если форма звезды будет основана на пересечении прямых линий.

Если вам нужно более сложное преобразование, например, звезда с изгибами, стоит обратить внимание на команды PLINE и SPLINE, которые позволят нарисовать более гибкие и плавные линии, создавая сложные геометрические формы.

Таким образом, выбор инструмента зависит от точности и типа звезды, которую вы хотите создать. Основными инструментами для создания звезд в Автокаде остаются POLYGON, PLINE, SPLINE и дополнительные операции с многоугольниками.

Как задать параметры звезды: угол, количество лучей и радиус

Для того чтобы нарисовать звезду в AutoCAD, важно правильно настроить параметры, такие как угол, количество лучей и радиус. Рассмотрим, как это можно сделать.

Чтобы задать угол, используйте команду POLYGON. В диалоговом окне введите параметр «угол» для корректировки углов между лучами звезды. В зависимости от значения, угол между лучами будет изменяться, что влияет на форму звезды.

Для изменения количества лучей звезды введите параметр «Количество сторон» в командной строке. Установите желаемое количество, которое определит, сколько лучей будет у вашей звезды. Чем больше число, тем более сложной будет форма.

Радиус звезды можно задать через команду POLYGON, указывая два радиуса: внешний и внутренний. Внешний радиус определяет дальность до внешней точки каждого луча, а внутренний радиус – глубину внутренней части. Эти два радиуса можно задавать отдельно для более точного контроля над формой.

Пошаговая инструкция по рисованию звезды с помощью команды POLYGON

Для рисования звезды в AutoCAD с помощью команды POLYGON выполните следующие шаги:

1. Активируйте команду POLYGON. Для этого введите в командной строке «POLYGON» или выберите соответствующую кнопку на панели инструментов.

2. Укажите количество сторон многоугольника. Для звезды, например, выберите значение 5. Это создаст пятиугольник.

3. Укажите центр многоугольника. Кликните в любое место на чертеже, где будет располагаться центр вашего многоугольника.

4. Введите команду для «вписанного» или «описанного» многоугольника. Выберите вариант «вписанный» для того, чтобы звезда была внутри окружности, или «описанный» для звезды, описанной вокруг окружности.

5. Определите радиус окружности. Введите значение радиуса для выбранной опции. Это значение будет определять размер вашей звезды.

6. Преобразуйте пятиугольник в звезду. Для этого используйте команду «ARRAY» или инструмент «Полярная копия». Разместите вершины многоугольника в несколько слоев, смещая их на определённое расстояние для создания эффектов острых углов звезды.

7. Завершите рисование, если необходимо, используйте инструменты редактирования для улучшения формы и точности углов.

Коррекция размеров и пропорций звезды после ее рисования

После того как звезда в AutoCAD нарисована, важно убедиться, что ее размеры и пропорции соответствуют заданным параметрам. Для этого можно использовать несколько методов корректировки.

Для изменения размеров звезды без искажения ее формы используйте команду STRETCH. Эта команда позволяет растягивать или сжимать объекты, не нарушая их пропорции.

• Выбор звезды: Активируйте команду STRETCH, затем выберите звезду, указывая зажимные точки по краям.
• Коррекция через масштаб: Для точной пропорции используйте команду SCALE. Введите коэффициент масштабирования для изменения размера звезды.

Если необходимо изменить размеры отдельно по осям, используйте команду ALIGN, которая позволяет точно выровнять объекты по определенным точкам или координатам.

• Подгонка через команду ALIGN: Введите команду ALIGN и выберите объект для выравнивания, затем укажите исходные и целевые точки для подгонки.
• Коррекция углов и сторон: Чтобы изменить угол наклона или длину сторон звезды, используйте команду ROTATE для поворота и STRETCH для изменения длины отдельных сегментов.

Когда необходимо точно настроить пропорции каждой из сторон звезды, используйте инструмент PROPERTIES. В окне свойств можно вручную изменить значения углов, радиусов и других параметров.

• Использование свойства радиусов: Откройте окно Properties, выберите соответствующие параметры радиусов и задайте их вручную для точной корректировки.

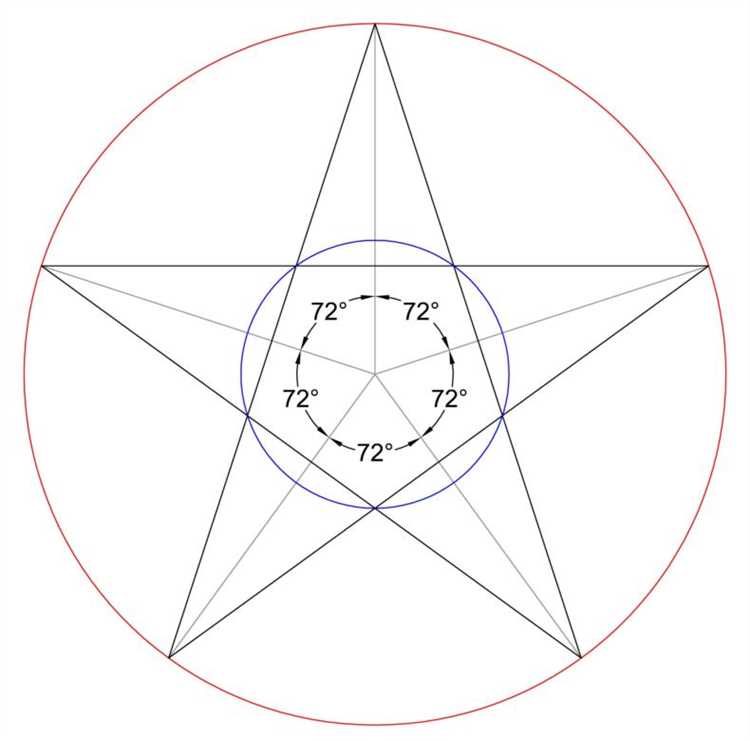

• Корректировка углов: Убедитесь, что углы между лучами звезды соответствуют заданному значению. Если необходимо, можно изменить их вручную через Properties.

Важно помнить, что любые изменения размеров и пропорций должны сохранять симметрию звезды, чтобы она оставалась визуально правильной и гармоничной. Все операции следует выполнять с учетом исходных параметров, чтобы избежать искажений.

Как добавить заливку и стиль для звезды в Автокаде

Чтобы придать звезде в Автокаде определенный стиль и заливку, выполните следующие шаги:

1. Создание звезды: Для начала нарисуйте звезду, используя команду POLYGON с выбором нужного количества сторон, или воспользуйтесь командой STAR, если она доступна в вашем наборе инструментов.
2. Выбор объекта: Щелкните по звезде, чтобы выделить ее. Убедитесь, что объект выбран, прежде чем приступать к изменениям.
3. Применение заливки: Для того чтобы добавить заливку, введите команду HATCH и нажмите Enter. Затем выберите область внутри звезды. В появившемся окне настройте тип заливки и параметры, такие как масштаб и угол наклона.
4. Настройка типа заливки: В окне HATCH можно выбрать различные паттерны заливки. Выберите подходящий стиль, например, сплошную заливку или диагональные линии. Вы также можете настроить плотность линии или тип паттерна для более сложных эффектов.
5. Настройка цвета заливки: В том же окне HATCH установите цвет заливки. Для этого нажмите на кнопку выбора цвета и выберите нужный оттенок из палитры или введите точный цветовой код.
6. Редактирование стиля линии: Для изменения внешнего вида линий, ограничивающих звезду, используйте команду PROPERTIES для настройки типа линии, толщины и других параметров. В разделе Lineweight вы можете задать необходимую толщину линии.
7. Применение визуальных эффектов: В случае необходимости вы можете добавить эффект градиента к заливке. Для этого выберите опцию Gradient в окне заливки и настройте переход цветов по вашему усмотрению.
8. Фиксация изменений: После завершения настроек заливки и стиля, убедитесь, что все изменения были применены. Нажмите Enter, чтобы зафиксировать заливку и завершить редактирование.

Теперь ваша звезда в Автокаде будет иметь индивидуальный стиль с заливкой и настроенной внешней отделкой, что придаст вашему чертежу дополнительную привлекательность и четкость.

Использование слоев для управления отображением звезды в чертеже

При работе в AutoCAD использование слоев – один из ключевых инструментов для организации чертежа. Создание звезды на отдельном слое позволяет эффективно управлять её видимостью, стилем и взаимодействием с другими объектами в проекте. Это особенно полезно, если звезда используется как элемент макета или как декоративная деталь, и её нужно быстро скрыть или отобразить в зависимости от контекста.

Для создания звезды на отдельном слое выполните следующие шаги:

1. Откройте панель управления слоями (LA), чтобы создать новый слой для звезды. Назначьте слой с понятным именем, например, «Звезда». Это обеспечит удобство работы, особенно в крупных чертежах.

2. Выберите цвет, тип линии и толщину для нового слоя. Если звезда будет использоваться для декоративных целей, рекомендуется выбрать яркий цвет и тонкую линию, чтобы не перегружать визуальный ряд.

3. Переключитесь на созданный слой перед рисованием звезды. Для этого в панели слоев выберите новый слой и активируйте его. После этого все элементы, созданные в чертеже, будут автоматически размещаться на этом слое.

4. Используйте команду POLYGON для создания звезды. Введите необходимое количество сторон (например, 5 для пентагона) и определите радиус. Звезда будет нарисована точно на выбранном слое, что облегчит её управление и редактирование в дальнейшем.

5. Для улучшения организации чертежа можно настроить отображение слоя. Например, если звезда больше не требуется на чертеже, можно временно скрыть её слой, не затрагивая другие элементы. Для этого достаточно щелкнуть по иконке видимости слоя в панели слоев.

6. Для использования звезды в разных масштабах чертежа создайте дополнительные слои с различными настройками отображения. Например, в одном слое звезда может быть видимой только в большом масштабе, а в другом – скрытой или уменьшенной для более мелкого масштаба.

Слои позволяют не только управлять видимостью объектов, но и предотвращать случайное изменение элементов чертежа, особенно когда звезда служит фиксированным элементом. Работа с слоями значительно ускоряет процесс редактирования и улучшает качество проекта.

Вопрос-ответ:

Как в AutoCAD нарисовать звезду?

Чтобы нарисовать звезду в AutoCAD, используйте команду POLYGON. Для этого откройте AutoCAD, введите команду POLYGON и выберите количество сторон, которое соответствует числу концов звезды (например, для 5-конечной звезды выберите 5). Затем укажите центр звезды и радиус внешнего круга, после чего создайте звезду с помощью дополнительного инструмента для корректировки внутренних углов или используйте команду «Pline» для создания нужных линий.

Как настроить точность при рисовании звезды в AutoCAD?

Для настройки точности в AutoCAD, перед началом рисования звезды, следует установить нужную точность координат и углов. Это можно сделать через команду UNITS (единицы измерения). Также для работы с углами можно использовать опцию «Angular Units» для выбора подходящей точности. После этого при вводе углов и координат будет соблюдаться заданная точность.

Можно ли нарисовать звезду с разными длинами сторон в AutoCAD?

Да, в AutoCAD можно нарисовать звезду с разной длиной сторон, но для этого придется использовать команду POLYLINE (PLINE). Сначала рисуется внешний контур, затем при создании каждой из сторон можно указать различную длину. Важно, чтобы линии пересекались в нужных местах для создания правильной формы звезды. В процессе рисования можно вручную настроить длину каждой из сторон.

Что делать, если звезда не выглядит правильно в AutoCAD?

Если звезда выглядит неправильно, проверьте несколько вещей: во-первых, правильность введенных углов и радиусов. Если используется команда POLYGON, убедитесь, что указаны правильные значения для числа сторон и радиуса. Также важно проверить настройки углов в AutoCAD, так как неправильные значения углов могут повлиять на внешний вид звезды. В случае использования линии можно отрегулировать их длину и углы с помощью команды «Properties» или вручную.

Как изменить цвет и толщину линий звезды в AutoCAD?

Чтобы изменить цвет и толщину линий звезды в AutoCAD, после того как она будет нарисована, выберите объект и откройте свойства через команду «Properties». В панели свойств можно изменить цвет, толщину линий и другие параметры. Также можно применить изменения через команду «Layer», если звезда находится на отдельном слое, и изменить параметры слоя, что отразится на всех объектах, принадлежащих этому слою.

Как нарисовать звезду в Автокаде с использованием команд?

Для того чтобы нарисовать звезду в Автокаде, можно использовать команду POLYGON. Сначала необходимо ввести команду POLYGON, затем выбрать количество сторон (например, 5 для звезды с пятью лучами), после чего указать радиус. Чтобы создать звезду с угловыми вершинами, потребуется указать второй радиус для внешних точек звезды. Эта операция требует внимательности при указании угла наклона сторон, чтобы получить правильную форму.

Какие шаги нужно выполнить, чтобы нарисовать звезду в Автокаде вручную, без использования команд?

Для рисования звезды вручную в Автокаде можно воспользоваться инструментом полилинии (PLINE). Сначала нарисуйте окружность, которая будет служить основой звезды. Затем используйте команду ‘rotate’ для создания уголков между лучами. Для этого проделайте несколько отрезков, соединяющих их в точках пересечения. После этого обрежьте лишние части и соедините вершины с помощью инструментов редактирования. Это потребует точности и внимательности для соблюдения правильных пропорций.
