Обновление блоков в AutoCAD – важная часть работы с чертежами, особенно при необходимости изменить несколько экземпляров одного блока. С помощью правильных действий можно эффективно заменить старый блок на новый, не потеряв уже сделанных изменений. В этой статье рассмотрим, как это сделать правильно и быстро.
Шаг 1: Откройте чертеж с блоками, которые необходимо обновить. Перейдите в блок-менеджер, используя команду INSERT, где вы сможете найти все использованные блоки в текущем чертеже.
Шаг 2: Измените блок в библиотеке. Для этого откройте исходный блок в редакторе и внесите необходимые корректировки. Это могут быть изменения в геометрии, добавление атрибутов или других объектов.
Шаг 3: После завершения изменений сохраните блок с новым именем, чтобы не затерять старую версию, если потребуется вернуться к ней. Чтобы обновить все экземпляры блока на чертеже, используйте команду REFEDIT для редактирования всех экземпляров в активном чертеже.
Шаг 4: Внесите изменения в блок, используя команду REDEFINE, чтобы обновить экземпляры блока на чертеже, не удаляя их. Этот шаг автоматизирует замену старых версий блока на новые, без необходимости вставлять блоки вручную.
Шаг 5: После завершения процедуры обновления блоков, сохраните чертеж и проверьте все изменённые блоки. Убедитесь, что все элементы отображаются правильно и корректно функционируют в контексте текущего проекта.
Как найти и выбрать нужный блок для обновления
Для обновления блока в AutoCAD нужно сначала точно определить его местоположение в проекте. Вот несколько способов для поиска и выбора нужного блока:
- Использование панели «Блоки»: Откройте панель «Блоки» через команду «Вставка» или с помощью команды
BLOCK. На панели будет отображён список всех доступных блоков в чертеже. Используйте поиск по имени или фильтры для быстрого нахождения. - Поиск по атрибутам блока: Если блок имеет атрибуты, можно найти его по значениям этих атрибутов. Для этого воспользуйтесь командой
ATTSYNCдля синхронизации атрибутов и поиска. Также можно использовать командуSELECTи фильтровать объекты по значениям атрибутов. - Команда «Поиск»: Для быстрого поиска блока по имени или характеристикам используйте команду
FIND. Введите имя блока или части его названия в строке поиска. Это поможет найти все экземпляры блока в чертеже. - Просмотр в редакторе блоков: Для визуального поиска блоков откройте редактор блоков через команду
BLOCKEDITOR. Это даст вам возможность не только увидеть блоки, но и провести их редактирование на месте. - Использование фильтров выбора: В командной строке используйте команду
FILTERдля выбора объектов по различным параметрам. Это поможет сузить выбор до только тех блоков, которые нужно обновить. - Анализ через свойства объектов: Для выбора блока можно использовать команду
PROPERTIES. Откроется панель, где можно просмотреть и отфильтровать объекты по различным свойствам, включая имя блока, его тип и размер.
Использование этих методов значительно упростит процесс выбора нужного блока для обновления, минимизируя вероятность ошибок при редактировании проекта. Выбирайте метод в зависимости от сложности чертежа и нужных параметров.
Шаги для редактирования атрибутов блока в AutoCAD
Для редактирования атрибутов блока в AutoCAD выполните следующие действия:
1. Открытие редактора атрибутов
Чтобы начать редактирование атрибутов, выберите блок с атрибутами, щелкнув по нему. Затем используйте команду ATTSYNC в командной строке, чтобы синхронизировать атрибуты, если они были изменены. В случае, если атрибуты не синхронизированы, блок может не отобразить изменения корректно.
2. Использование команды «ATTOUT» для экспорта атрибутов
Если вы хотите изменить атрибуты в текстовом редакторе, используйте команду ATTOUT, чтобы экспортировать атрибуты в файл CSV. Откройте файл в Excel или другом редакторе, чтобы произвести изменения. После редактирования импортируйте изменения с помощью команды ATTIN.
3. Редактирование атрибутов с помощью «Блоки атрибутов»
Для редактирования атрибутов непосредственно в блоке используйте команду ATTEDIT. Введите команду в строку и выберите блок, который нужно изменить. Появится диалоговое окно с полями атрибутов, где можно отредактировать значения.

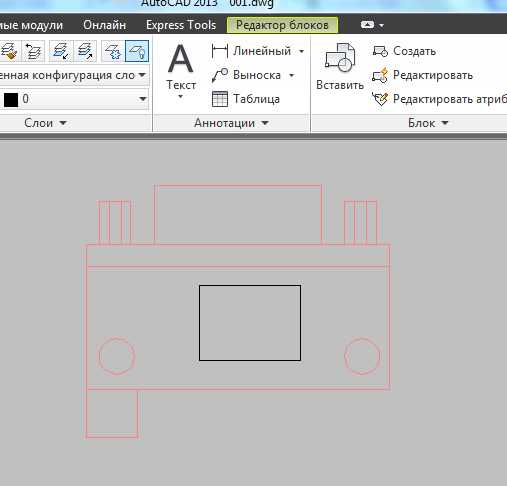

4. Редактирование атрибутов в редакторе блоков
Вы также можете редактировать атрибуты в редакторе блоков, используя команду REFEDIT. Введите команду, выберите блок и войдите в режим редактирования. После этого можно изменить атрибуты, такие как текстовые значения, шрифты или расположение атрибутов.
5. Проверка изменений
После редактирования атрибутов проверьте правильность изменений с помощью команды ATTSYNC. Эта команда обновит атрибуты во всех экземплярах блока в чертеже.
6. Применение изменений ко всем экземплярам блока
Если блок используется несколько раз, используйте команду INSERT для замены старых экземпляров блока на обновленные. Таким образом, изменения атрибутов будут применены ко всем копиям блока.
Как заменить старую версию блока на новую в чертеже
Для замены старой версии блока на новую в AutoCAD выполните следующие шаги:
1. Откройте чертеж, в котором требуется заменить блок. Убедитесь, что новая версия блока уже добавлена в чертеж или доступна для вставки.
2. Используйте команду REFEDIT. Для этого в командной строке введите REFEDIT и нажмите Enter. Выберите блок, который хотите обновить. Это позволит вам редактировать блок непосредственно в чертеже, не изменяя оригинал в библиотеке.
3. Внесите изменения в новый блок, если необходимо. Если блок не был создан, вставьте новый из библиотеки, используя команду INSERT или перетащите его в чертеж.
4. Для замены всех экземпляров старого блока используйте команду BLOCKREPLACE. Введите команду в строке и следуйте инструкциям: выберите старый блок для замены и новый блок, который будет использоваться вместо него.
5. В случае, если блоки не заменяются автоматически, используйте команду ATTREDEF для обновления атрибутов блока. Эта команда позволит обновить атрибуты старого блока на те, которые присутствуют в новой версии.
6. Для полного замещения старого блока на новый в чертеже можно использовать EXPORTTOAUTOCAD и сохранить файл с изменённым блоком в новом формате. Это обеспечит правильную совместимость и устранение ошибок.
7. После завершения замены блока проверьте чертеж на наличие всех изменений. Обратите внимание, что в случае использования блоков с внешними ссылками (Xrefs) потребуется обновить ссылки на новый блок через команду ATTACH.
Использование команды REDEFINE для обновления блока
Команда REDEFINE в AutoCAD позволяет обновить существующий блок в чертеже, применив изменения, сделанные в исходном файле блока. Этот процесс актуален, если вам нужно внести коррективы в блок, который уже используется в проекте, без необходимости вручную заменять каждый экземпляр блока.
Для использования команды выполните следующие шаги:
1. Откройте чертеж, в который необходимо обновить блок. Убедитесь, что файл исходного блока доступен и содержит актуальные изменения.
2. В командной строке введите REDEFINE и нажмите Enter.
3. Выберите блок, который требуется обновить. AutoCAD предложит выбрать файл с обновленной версией блока. Укажите путь к этому файлу.
4. После выбора нового файла AutoCAD автоматически обновит все экземпляры этого блока в чертеже, заменив старую версию на новую.
5. Завершите команду, убедившись, что изменения правильно применены. При необходимости проверьте результаты в нескольких местах чертежа, где используется обновленный блок.
Использование команды REDEFINE удобно для синхронизации блоков, что позволяет ускорить процесс обновлений без дополнительных манипуляций с отдельными экземплярами. Это особенно полезно в крупных проектах с множеством одинаковых блоков, где ручное обновление каждого экземпляра было бы трудоемким.
Как синхронизировать изменения блока с несколькими чертежами
Для синхронизации изменений блока с несколькими чертежами в AutoCAD можно использовать несколько методов, в зависимости от ситуации и требований проекта.
Первый способ – использование внешних ссылок (Xrefs). Если блок используется в нескольких чертежах, можно создать внешнюю ссылку на исходный файл с блоком. После внесения изменений в этот файл, все чертежи, использующие его, автоматически обновятся. Для этого нужно:
- Создать отдельный чертеж с нужным блоком.
- В остальных чертежах использовать команду ATTACH для вставки этого чертежа как Xref.
- После изменения блока в исходном чертеже сохранить его, и изменения будут отражены во всех файлах, где он используется.
Другой способ – использование динамических блоков. Если блок является динамическим, изменения можно вносить непосредственно в его параметры. После этого нужно выполнить команду REFEDIT, чтобы редактировать блок и обновить его во всех чертежах. Однако важно, чтобы в каждом чертеже был указан тот же файл с блоком.
Если блок изменяется в одном чертеже и нужно обновить все остальные, можно использовать команду BLOCKREPLACE, которая позволяет заменить старую версию блока на новую в одном или нескольких чертежах. Этот способ эффективен для небольших изменений, таких как изменение размеров или добавление новых атрибутов.
При использовании атрибутов в блоках стоит учесть, что изменения атрибутов в одном чертеже могут не синхронизироваться автоматически с другими. Чтобы обновить атрибуты в нескольких файлах, можно применить команду ATTDEF для изменения дефиниций атрибутов и затем выполнить обновление всех блоков с помощью команды ATTUPDATE.
Чтобы убедиться, что блоки обновлены везде, можно использовать Data Extraction для создания отчёта о всех используемых блоках в проекте. Это поможет быстро выявить файлы, где изменения ещё не были применены.
Советы по сохранению и применению обновлений блоков в проекте
При обновлении блоков в AutoCAD важно обеспечить правильное сохранение и применение изменений, чтобы избежать ошибок и сохранить целостность проекта. Вот несколько рекомендаций:
- Использование команды «Обновить блок» (REFEDIT). При редактировании блоков в проекте используйте эту команду для внесения изменений в библиотечные блоки. Она позволяет обновить блок, не нарушая связи с остальными элементами.
- Сохранение изменений в внешних ссылках. Если блок используется через внешнюю ссылку, не забудьте обновить сам файл ссылки после внесения изменений. В противном случае старые версии блоков могут оставаться в проекте.
- Проверка использования блоков. Перед применением обновлений проверяйте, в каких частях проекта используется данный блок. Это можно сделать с помощью команды «Список объектов» или через «Xrefs». Это поможет избежать ошибок в неактуальных местах.
- Обновление блоков в нескольких чертежах. Если проект состоит из нескольких файлов, используйте команду «Реактивировать Xrefs», чтобы обновить все связанные чертежи. Это гарантирует, что изменения применятся ко всем файлам, использующим обновленные блоки.
- Проверка версии блока. При обновлении блоков следите за версией. Используйте уникальные имена для различных версий блока, чтобы избежать путаницы и случайного применения устаревших версий.
- Использование атрибутов для обновления данных. Если в блоке есть атрибуты, обновляйте их данные отдельно, чтобы сохранить точность информации. Это можно сделать через команду «ATTDIA» для редактирования атрибутов блока.
- Автоматизация обновлений. Если необходимо часто обновлять блоки, настройте автоматическое обновление через «DesignCenter» или «Tool Palettes». Это упростит процесс внедрения изменений в проект.
Вопрос-ответ:
Как обновить блок в AutoCAD?
Для обновления блока в AutoCAD нужно выполнить несколько шагов. Сначала откройте чертеж, содержащий блок. Затем в командной строке введите команду «BEDIT» для редактирования блока. В окне редактора блока внесите необходимые изменения, после чего закройте редактор блока и сохраните изменения. Блок обновится во всех местах, где он используется в чертеже.
Можно ли обновить блок, не открывая его для редактирования?
Да, можно. Для этого достаточно использовать команду «REFEDIT». Выберите блок, который хотите изменить, и нажмите правую кнопку мыши, выберите «Редактировать блок» в контекстном меню. Это позволит редактировать блок, не открывая его в отдельном окне. После изменений сохраните изменения, и блок будет обновлен во всех местах его использования.
Как обновить несколько блоков одновременно в AutoCAD?
Для обновления нескольких блоков одновременно, используйте команду «ATTUPDATE». Эта команда обновляет атрибуты всех блоков с измененными значениями атрибутов. Если необходимо обновить саму структуру блока, то нужно отредактировать каждый блок с помощью «BEDIT» или «REFEDIT», после чего они обновятся в чертеже.
Что делать, если обновленный блок не отображается в чертеже?
Если после обновления блока он не отображается, проверьте несколько вещей: возможно, блок был обновлен в другом файле или не был правильно сохранен. Также убедитесь, что слой, на котором находится блок, не отключен или скрыт. Попробуйте перезагрузить чертеж или используйте команду «REGEN» для перерисовки всех объектов.
Как обновить блок с атрибутами в AutoCAD?
Для обновления блока с атрибутами в AutoCAD необходимо использовать команду «ATTSYNC». С помощью этой команды вы можете синхронизировать атрибуты блока с новыми значениями. После этого атрибуты блока обновятся во всех его экземплярах в чертеже.
