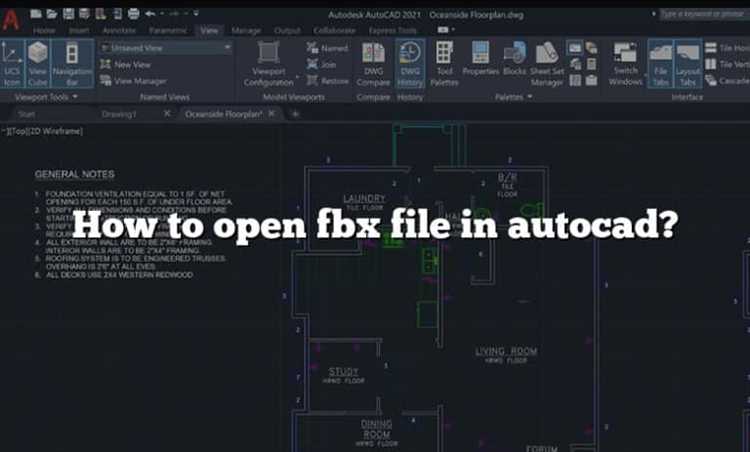

Как открыть fbx в autocad

Формат FBX (Filmbox), разработанный Autodesk, широко используется для хранения трёхмерной графики, включая модели, анимацию и материалы. Однако прямое открытие FBX-файлов в AutoCAD может вызвать трудности, поскольку этот формат изначально предназначен для программ вроде 3ds Max, Maya и других решений для визуализации и анимации.

AutoCAD не поддерживает FBX напрямую для импорта, но существует несколько рабочих решений. Один из наиболее надёжных способов – использовать промежуточное преобразование. Рекомендуется сначала конвертировать FBX в формат DWG или DXF с помощью Autodesk FBX Converter (прекращён, но доступен на сторонних ресурсах) либо экспортировать из 3ds Max или Blender, указав нужный формат для AutoCAD.

Если необходимо сохранить как можно больше геометрических и визуальных данных, предпочтительно использовать экспорт в DWG из 3ds Max с включением всех опций преобразования мешей. При этом стоит отключать материалы и анимацию, если они не нужны в AutoCAD, чтобы не перегружать файл лишними данными.

Важно учитывать, что при переносе из FBX в AutoCAD некоторые свойства объектов теряются, включая текстуры и освещение. Для архитектурных и инженерных задач это, как правило, не критично, но при работе с визуализациями лучше использовать специализированные программные пакеты.

Поддерживает ли AutoCAD формат FBX напрямую

AutoCAD не поддерживает прямой импорт файлов FBX. Формат FBX (Filmbox) разработан компанией Autodesk, но предназначен в первую очередь для обмена 3D-данными между программами типа 3ds Max, Maya и другими решениями для анимации и моделирования. Несмотря на это, AutoCAD не включает встроенный механизм открытия FBX без промежуточных шагов.

Для работы с FBX в AutoCAD требуется предварительная конвертация файла в поддерживаемый формат, например, DWG или DXF. Один из надёжных способов – использовать Autodesk FBX Converter, утилиту, которая позволяет преобразовать FBX в формат, совместимый с AutoCAD. В более современных версиях AutoCAD можно попробовать использовать команду «IMPORT», но она работает только с ограниченным числом 3D-форматов и не всегда распознаёт FBX.

Если используется AutoCAD Architecture или AutoCAD Civil 3D, можно попытаться открыть FBX через привязанные модули или сторонние плагины, однако стабильность и корректность импорта не гарантируются. Для точного переноса геометрии рекомендуется выполнять экспорт из исходного ПО в формат DWG напрямую, минуя FBX, если это возможно.

Как подготовить FBX-файл для импорта в AutoCAD

Перед импортом FBX-файла в AutoCAD необходимо убедиться, что геометрия модели оптимизирована. Удалите скрытые элементы, неиспользуемые полигоны и вспомогательные объекты, такие как камеры и источники света – они не требуются для CAD-среды и только увеличивают вес файла.

Упростите структуру сцены. Сведите количество вложенных групп к минимуму. Используйте плоскую иерархию объектов – AutoCAD может некорректно интерпретировать сложные связи между узлами.

Проверьте единицы измерения. AutoCAD работает в миллиметрах или дюймах, в зависимости от настроек шаблона. В настройках экспортера FBX (например, в 3ds Max или Blender) задайте соответствующее значение масштаба. Несовпадение единиц приведёт к некорректному размеру модели при импорте.

Конвертируйте все материалы к простым шейдерам без текстур. AutoCAD не поддерживает сложные материалы из игровых движков или рендер-систем. Используйте базовые цвета и назначьте их непосредственно объектам.

Если файл содержит анимацию, отключите её перед экспортом. AutoCAD не обрабатывает анимационные данные из FBX, и их наличие может вызвать ошибки при загрузке.

Сохраните файл в формате FBX версии 2013 или 2014/2015. Это наиболее совместимые версии с AutoCAD. Более новые форматы могут не поддерживаться или вызывать сбои при импорте.

Перед финальным экспортом проверьте целостность файла. Откройте его в стороннем просмотрщике, например, Autodesk FBX Review. Это поможет выявить потенциальные проблемы до загрузки в AutoCAD.

Использование Autodesk FBX Converter для преобразования формата

Autodesk FBX Converter позволяет преобразовывать FBX-файлы в форматы, которые поддерживает AutoCAD, включая DXF и OBJ. Это особенно полезно, когда AutoCAD не может корректно открыть исходный FBX-файл.

Для начала загрузите Autodesk FBX Converter с официального сайта Autodesk. Установите программу и запустите её. В интерфейсе выберите вкладку «Converter», затем нажмите «Add…» и укажите путь к нужному FBX-файлу. В разделе «Destination Format» установите формат DXF, совместимый с AutoCAD.

Обратите внимание на параметр «Version» – выберите AutoCAD 2013 или более раннюю версию, если работаете с устаревшими системами. Важно отключить лишние опции вроде «Embed Media», чтобы не перегружать файл.

Нажмите «Convert» и дождитесь завершения процесса. После преобразования проверьте результат, открыв DXF-файл в AutoCAD. Если возникнут проблемы с геометрией, повторите экспорт с другим параметром «Axis Conversion», установив ось Z как вертикальную.

FBX Converter не поддерживает новые версии FBX (2019 и выше). В таких случаях используйте Autodesk Maya или 3ds Max для экспорта в совместимый формат, а затем уже применяйте FBX Converter.

Импорт FBX в AutoCAD через формат DWG или DXF

AutoCAD напрямую не поддерживает открытие файлов FBX, поэтому для работы с ними необходимо конвертировать FBX в совместимый формат – DWG или DXF. Для этого удобно использовать Autodesk FBX Converter или Autodesk 3ds Max, где можно открыть FBX и сохранить его как DWG или экспортировать в DXF.

В 3ds Max откройте файл FBX, затем перейдите в меню File → Export → Export Selected, выберите формат DWG или DXF и настройте масштаб, систему координат и версию формата. Рекомендуется использовать DWG версии 2013 или новее для наилучшей совместимости с AutoCAD 2020+.

При экспорте убедитесь, что активирован параметр Preserve Layers, чтобы сохранить структуру объектов. После экспорта откройте DWG или DXF в AutoCAD. Используйте команду OVERKILL для удаления дубликатов, а затем AUDIT для проверки целостности файла.

Если модель содержит 3D-меши, они будут преобразованы в 3D Faces или Meshes в зависимости от настроек экспорта. Для конвертации мешей в телесные объекты в AutoCAD можно применить команду CONVTOSOLID, если это требуется для последующей обработки модели.

Рекомендуется избегать экспорта в DXF, если модель сложная: этот формат хуже справляется с 3D-геометрией и может потерять часть свойств объектов. Используйте DXF только при отсутствии поддержки DWG в программном обеспечении конвертации.

Проблемы с масштабом при открытии FBX-файлов

При импорте FBX-файлов в AutoCAD часто возникают расхождения в масштабе, особенно если файл был создан в другом ПО, таком как 3ds Max, Blender или Maya. Основная причина – различие в системных единицах. Например, Blender по умолчанию использует метры, тогда как AutoCAD работает в миллиметрах или дюймах, в зависимости от шаблона чертежа.

Если масштаб не совпадает, объекты могут выглядеть в десятки раз больше или меньше ожидаемого. Это не просто визуальная проблема – некорректные размеры усложняют использование чертежа для технической документации или 3D-печати.

Перед импортом проверьте системные единицы в исходном ПО и при необходимости приведите их к нужному масштабу. В AutoCAD после импорта выполните команду UNITS и убедитесь, что единицы измерения соответствуют исходным данным. Также стоит проверить масштаб через команду MEASUREGEOM, измерив один из ключевых объектов.

Если импорт уже произведён с ошибочным масштабом, примените команду SCALE ко всей сцене. Например, если объект в десять раз меньше, используйте коэффициент 10. Однако перед этим желательно установить базовую точку (например, 0,0,0) для точности трансформации.

При регулярной работе с FBX стоит использовать промежуточный формат, например, DXF, который чаще сохраняет масштаб корректно. В альтернативном случае – создать в AutoCAD шаблон с нужными единицами и импортировать FBX в него, минимизируя масштабные несоответствия.

Отображение текстур и материалов после импорта

После импорта файла FBX в AutoCAD важно проверить корректность отображения текстур и материалов. Обычно, при переносе данных в AutoCAD, текстуры могут не отображаться должным образом из-за несовместимости форматов или неправильных путей к файлам.

Для правильного отображения текстур, убедитесь, что все материалы и текстуры, используемые в модели, находятся в одной папке с файлом FBX или имеют корректные абсолютные пути. Это важно для того, чтобы AutoCAD мог правильно привязать материалы к объектам.

После импорта файла FBX в AutoCAD откройте панель материалов и проверьте список загруженных материалов. В случае отсутствия текстур, вручную укажите путь к файлам или перезагрузите материалы. В некоторых случаях, для корректной работы, может понадобиться пересоздать материалы в AutoCAD, применяя нужные текстуры через стандартные инструменты программы.

Обратите внимание, что AutoCAD использует определённые методы отображения материалов и текстур. Программа может автоматически конвертировать некоторые FBX-материалы в стандартные материалы AutoCAD, что может повлиять на внешний вид. Для восстановления текстур и других свойств материалов, используйте модуль материалов AutoCAD, чтобы применить параметры освещения, прозрачности и отражения.

Если текстуры отображаются некорректно, проверьте настройки рендеринга в AutoCAD. Для улучшения визуализации активируйте режим визуализации, поддерживающий сложные материалы и текстуры, такие как режим «Raytrace» или «Shaded». Это обеспечит точное отображение материалов с текстурами, а также повысит качество графики модели.

Обходные пути при отсутствии прямой поддержки FBX

AutoCAD не поддерживает формат FBX напрямую, что требует использования обходных путей для работы с такими файлами. Рассмотрим несколько эффективных методов, которые могут помочь в таких ситуациях.

Конвертация FBX в формат, поддерживаемый AutoCAD. Один из самых простых вариантов – преобразовать файл FBX в формат, который AutoCAD может открыть, например, в формат DWG. Для этого можно использовать специализированные программы, такие как Autodesk 3ds Max или Blender. В этих приложениях можно открыть FBX и затем экспортировать его в DWG.
Использование промежуточных форматов. Если конвертация в DWG невозможна или нежелательна, можно использовать промежуточные форматы, например, DXF или OBJ. Эти форматы легко импортируются в AutoCAD с сохранением основных геометрических данных и структуры модели.
Использование сторонних плагинов. Существуют плагины для AutoCAD, которые добавляют поддержку FBX. Примером может служить плагин от компании Autodesk, который позволяет импортировать FBX файлы в AutoCAD через специальные расширения. Такие решения могут значительно упростить процесс, но они часто требуют дополнительных затрат.
Работа с изображениями и текстурами. В случае, если FBX содержит текстуры или изображения, их можно вручную извлечь и применить к модели после конвертации. Для этого стоит использовать такие инструменты, как 3ds Max или Substance Painter, для выделения и экспорта текстур в совместимый формат (например, PNG или JPG), а затем прикрепить их в AutoCAD.
Моделирование в AutoCAD с нуля. В некоторых случаях может быть проще и быстрее вручную воспроизвести модель в AutoCAD, используя данные из FBX, такие как размеры и формы. Это особенно актуально для сложных объектов, где автоматические методы конвертации могут не обеспечивать должной точности.

Использование одного из этих подходов позволит эффективно работать с файлами FBX в AutoCAD, минимизируя потери данных и упрощая процесс интеграции 3D-моделей в проект.

Проверка корректности геометрии после импорта

После импорта файла FBX в AutoCAD важно убедиться, что геометрия объекта сохранена правильно, без искажений и ошибок. Вот несколько шагов, которые помогут вам проверить корректность импортированного контента:

Проверка масштаба: После импорта объекта сравните его размеры с ожидаемыми. Часто при импорте могут возникать несоответствия в масштабе, особенно если файл был создан в другой программе с различными единицами измерения. Используйте команду MEASURE для измерения объектов и убедитесь, что их размеры соответствуют ожиданиям.
Проверка положения объектов: Иногда геометрия может быть неправильно размещена в пространстве. Для этого можно использовать команду LIST для просмотра координат объектов и убедиться, что они расположены в нужных точках относительно исходной системы координат.
Проверка на наличие лишних объектов: Импортированные файлы могут содержать невидимые или избыточные элементы (например, нулевые полигоны или лишние узлы). Используйте команду SELECT с фильтрами для поиска неактивных объектов и удаления их.
Проверка точности геометрии: В случае сложных объектов, таких как 3D-модели, могут возникать ошибки в их представлении, например, из-за недостаточной точности при передаче данных. Выполните команду 3DORBIT для визуализации модели с разных углов и проверки, нет ли визуальных искажений или недочетов в геометрии.
Проверка на наличие недостающих элементов: Иногда импорт может не включать части модели (например, текстуры или материалы). Используйте команду RENDER для проверки отображения всех элементов в модели.
Проверка ориентации нормалей: При импорте 3D-моделей может возникать ошибка с ориентацией нормалей. В AutoCAD можно использовать команду FLATTEN для приведения всех нормалей к правильному направлению, если это необходимо.
Проверка на наличие проблем с слоями: Проверьте правильность распределения объектов по слоям. Используйте команду LAYER для проверки слоев и их настроек. Убедитесь, что слои, назначенные импортированным объектам, правильно отображаются в модели.

После выполнения этих проверок рекомендуется выполнить тестовый рендеринг или экспорт модели в другие форматы, чтобы убедиться, что все элементы отображаются корректно в других приложениях.

Вопрос-ответ:

Как открыть файл FBX в AutoCAD?

AutoCAD не поддерживает формат FBX напрямую, так как он ориентирован на работу с 3D-моделями. Для того чтобы открыть файл FBX в AutoCAD, нужно выполнить несколько шагов. Во-первых, можно конвертировать файл FBX в формат, который поддерживается AutoCAD, например, в формат .3DS или .DWG, с помощью специальных программ или онлайн-конвертеров. Во-вторых, можно использовать Autodesk FBX Review для просмотра модели, а затем экспортировать ее в формат, поддерживаемый AutoCAD, с помощью других инструментов Autodesk, таких как 3ds Max или Maya.

Какие программы могут помочь конвертировать FBX в формат, поддерживаемый AutoCAD?

Для конвертации FBX в формат, который может открыть AutoCAD, можно использовать несколько программ. Autodesk 3ds Max и Autodesk Maya являются наиболее подходящими инструментами для этого, так как они предлагают прямую поддержку FBX и могут экспортировать модели в формат .DWG или .3DS. Также можно использовать сторонние конвертеры, такие как FBX Converter от Autodesk, или онлайн-сервисы для конвертации файлов.

Можно ли редактировать модели FBX в AutoCAD?

Прямо редактировать FBX-модели в AutoCAD невозможно, так как программа не поддерживает этот формат для работы с 3D-моделями. Однако, после конвертации файла FBX в формат, совместимый с AutoCAD, например, в .DWG или .3DS, можно будет работать с моделью, редактировать ее геометрию и другие параметры. Для более сложной работы с 3D-моделями рекомендуется использовать программы, специально предназначенные для этого, такие как Autodesk 3ds Max.

Почему AutoCAD не поддерживает формат FBX?

AutoCAD ориентирован в первую очередь на создание и редактирование чертежей, а также работу с геометрией, необходимой для инженерных и архитектурных проектов. Формат FBX был разработан для работы с анимациями и 3D-моделями, что больше подходит для таких программ, как Autodesk Maya и 3ds Max. Таким образом, AutoCAD не поддерживает FBX, потому что его основной фокус отличается от задач, для которых этот формат был создан.

Можно ли импортировать FBX в AutoCAD через другие программные продукты?

Да, можно использовать другие программы Autodesk, чтобы импортировать FBX в AutoCAD. Например, 3ds Max или Maya могут открыть файлы FBX, а затем экспортировать их в формат .DWG, который поддерживается AutoCAD. После этого модель можно будет загрузить и работать с ней в AutoCAD. Этот процесс требует наличия соответствующих программ, но это один из наиболее популярных способов работы с моделями FBX в AutoCAD.

Как открыть файл FBX в AutoCAD?

Для открытия файла формата FBX в AutoCAD, необходимо сначала убедиться, что у вас установлена версия программы, которая поддерживает импорт этого формата. Для этого используйте команду «Импорт» в меню «Вставка» или «Подключить», затем выберите файл FBX, который хотите открыть. AutoCAD автоматически преобразует данные в формат, который можно редактировать в этой программе. Однако стоит отметить, что не все версии AutoCAD могут работать с FBX напрямую, поэтому для более старых версий возможно потребуется использовать дополнительные плагины или конвертировать файл в более совместимый формат, например, DWG.
