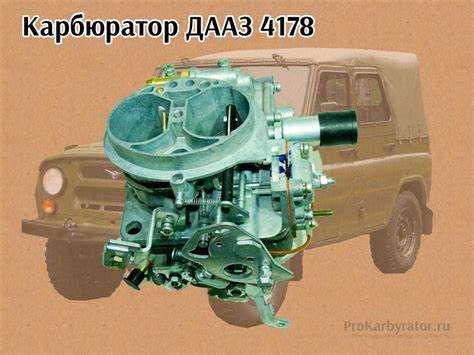

Карбюратор ДААЗ 4178 устанавливался на двигатели УМЗ-417 и УМЗ-421, используемые на УАЗах, и отличается двухкамерной конструкцией с пневмоприводом второй камеры. Его регулировка напрямую влияет на запуск, устойчивость холостого хода и топливную экономичность автомобиля. Даже незначительное отклонение уровня топлива в поплавковой камере может привести к перебоям в работе двигателя или перерасходу бензина.
Перед началом регулировки необходимо проверить герметичность прокладок, состояние жиклеров и чистоту каналов. Часто нестабильная работа карбюратора связана не с настройками, а с банальными загрязнениями. Использовать следует только сжатый воздух и ацетон – металлические щетки и иглы повреждают калиброванные отверстия.
Настройка начинается с установки уровня топлива: расстояние от плоскости крышки до поплавка должно составлять 6,5 ± 0,5 мм при закрытом клапане. Затем регулируются винты качества и количества смеси. Ориентир – устойчивый холостой ход на 750–800 об/мин с равномерной работой без провалов при резком нажатии на педаль газа.
Финальный этап – проверка открытия второй камеры: дроссель должен срабатывать плавно, при резком нажатии, без рывков. При необходимости корректируется тяга привода. Не стоит пренебрегать этой процедурой – неправильная работа второй камеры нередко становится причиной «провалов» и потери мощности на высоких оборотах.
Регулировка карбюратора ДААЗ 4178 на УАЗ своими руками
Перед началом регулировки необходимо прогреть двигатель до рабочей температуры (80–90 °C) и установить устойчивый холостой ход. Воздушный фильтр должен быть установлен на место во избежание искажения данных при настройке.
Последовательность регулировки:
1. Остановить двигатель. Полностью завернуть винт качества смеси (маленький) и винт количества (большой), не применяя чрезмерного усилия. Затем выкрутить винт качества на 2 оборота, винт количества – на 3 оборота.
2. Запустить двигатель. Используя винт количества, установить частоту вращения коленвала на уровне 700–800 об/мин.
3. Медленно вращая винт качества, добиться максимальной частоты вращения. После достижения максимума вернуть винт качества против часовой стрелки на 1/8–1/4 оборота.
4. Повторно подстроить винтом количества обороты до 700–800 об/мин.
5. При наличии тахометра рекомендуется контролировать обороты на холостом ходу в пределах 750±50 об/мин. Визуально – по отсутствию вибраций и устойчивой работе двигателя без провалов при резком нажатии на педаль газа.
Если наблюдается черный нагар на свечах – смесь переобогащена, следует уменьшить подачу топлива винтом качества. Белый нагар – смесь обеднена, требуется корректировка в сторону увеличения подачи.
После регулировки рекомендуется проехать 5–10 км и оценить динамику, поведение двигателя при разгоне и запуске. При необходимости внести точечные корректировки винтов качества и количества.
Подготовка автомобиля и инструментов перед регулировкой ДААЗ 4178
Перед началом регулировки карбюратора ДААЗ 4178 на УАЗ необходимо обеспечить стабильную работу всех систем, влияющих на топливную смесь. Двигатель должен быть полностью прогрет до рабочей температуры – не менее 80 °C. Уровень топлива в баке должен быть не ниже половины, чтобы исключить провалы подачи при наклонах и вибрации. Проверяется герметичность топливной системы, особенно состояние шлангов и хомутов между бензонасосом и карбюратором.
Зажигание должно быть отрегулировано заранее. Убедитесь в исправности свечей зажигания и высоковольтных проводов – пробои, нагар или неправильный зазор приведут к искажённым результатам регулировки. Воздушный фильтр – только чистый; загрязнённый элемент меняется без раздумий, так как он влияет на разрежение в диффузоре.
Из инструментов потребуется крестовая отвёртка для винтов качества и количества, плоская отвёртка для регулировки дроссельной заслонки, длинноносые пассатижи для мелких корректировок, штангенциркуль для проверки положения дроссельной заслонки. Полезен тахометр – либо внешний, либо встроенный в приборную панель, если он точно отображает обороты холостого хода.
Дополнительно приготовьте баллон с очистителем карбюратора, чтобы удалить возможные отложения снаружи, не разбирая узел. Регулировку выполняют в хорошо проветриваемом помещении или на открытом воздухе, с учётом техники безопасности. При наличии вакуумного усилителя тормозов проверьте герметичность вакуумной магистрали – подсос воздуха исказит настройку смеси.
Проверка уровня топлива в поплавковой камере карбюратора
Для корректной работы карбюратора ДААЗ-4178 на УАЗ необходимо точно выставить уровень топлива в поплавковой камере. Отклонение даже на 1–2 мм влияет на смесь и устойчивость холостого хода.
- Снимите верхнюю крышку карбюратора, предварительно отключив топливопровод и отсоединив тяги.
- Удерживая крышку вертикально поплавками вниз, проверьте расстояние от прокладки до самого низа поплавков. Для ДААЗ-4178 оно должно составлять 6,5 ±0,5 мм.
- При необходимости регулировки аккуратно подогните язычок, который контактирует с запорной иглой. Не деформируйте поплавки.
- Проверьте свободный ход поплавков. Они не должны задевать стенки камеры или подклинивать.
- Соберите карбюратор, включите зажигание и прокачайте бензин. Убедитесь в отсутствии перелива через распылитель.
При завышенном уровне двигатель «богатеет», возможен черный дым и нестабильная работа. При заниженном – провалы и перегрев. Проверку желательно проводить при каждом снятии крышки или ремонте системы питания.
Регулировка положения поплавка и исправность запорной иглы
Для корректной работы карбюратора дааз 4178 необходимо тщательно отрегулировать положение поплавка и проверить исправность запорной иглы. Эти элементы отвечают за стабильность уровня топлива в камере карбюратора, что напрямую влияет на качество работы двигателя.
Регулировка положения поплавка заключается в установке его на правильную высоту, чтобы обеспечить оптимальный уровень топлива в поплавковой камере. Для этого снимите крышку карбюратора и осмотрите поплавок. Его верхний край должен быть параллелен поверхности карбюратора, когда игла запорного клапана полностью закрыта. Если поплавок слишком высок, это приведет к переливу топлива и перегрузке двигателя, если слишком низко – к его недостатку, что вызовет перебои в подаче топлива.
Для регулировки поднимите или опустите поплавок, аккуратно отогнув его рычаг. Проверяйте его положение с помощью штангенциркуля, обеспечив точность до 0,5 мм. При проверке установите карбюратор в рабочее положение, чтобы исключить искажения от силы тяжести.
Проверка запорной иглы предполагает осмотр ее состояния на наличие износа, повреждений или загрязнений. Игла должна свободно перемещаться в своем седле и надежно закрывать подачу топлива. Для проверки отсоедините топливный шланг и подайте топливо в камеру с иглой в закрытом положении. Игла должна полностью перекрывать поток топлива. При наличии пропусков или заедания иглы ее следует заменить.
Дополнительно стоит проверить резиновое уплотнение иглы на износ. Даже небольшие повреждения могут нарушить герметичность, что приведет к нестабильной работе карбюратора.
Настройка винта качества смеси на холостом ходу
Для настройки винта качества смеси на карбюраторе ДААЗ 4178, расположенного на УАЗ, необходимо точно следовать определенной последовательности действий, чтобы добиться оптимальной работы двигателя на холостом ходу.
Первым шагом нужно прогреть двигатель до рабочей температуры. Это важно, так как настройки, сделанные на холодном двигателе, могут не дать точного результата. После прогрева двигателя, обеспечьте стабилизацию оборотов на холостом ходу с помощью регулировочного винта, отвечающего за их величину.
Далее, переходите к винту качества смеси. Для его регулировки используйте отвертку с подходящим наконечником, чтобы избежать повреждения винта. Поверните винт по часовой стрелке для обеднения смеси или против часовой стрелки для обогащения. Идеальная настройка смеси обеспечит стабильную работу двигателя на холостых оборотах и предотвратит его глухание или излишний расход топлива.
При правильной настройке двигателя на холостом ходу звук работы мотора должен быть ровным, а его обороты – стабильными. Если двигатель начинает троить или работать нестабильно, снова отрегулируйте винт, немного повернув его в ту или иную сторону, проверяя результат после каждого изменения.
Важно следить за тем, чтобы смесь не была ни слишком бедной (что приведет к перегреву двигателя), ни слишком богатой (что может вызвать плохое сгорание топлива и загрязнение свечей). Оптимальная настройка винта качества смеси на холостом ходу позволяет достичь лучшего баланса между экономией топлива и мощностью двигателя.
Для окончательной проверки работы карбюратора на холостом ходу, убедитесь, что при увеличении оборотов двигателя смесь остается стабильной, а работа мотора не сопровождается излишними вибрациями или шумами.
Установка нужного положения винта количества оборотов холостого хода
Для правильной работы карбюратора ДААЗ 4178 на УАЗ важно точно установить положение винта количества оборотов холостого хода. Этот винт регулирует подачу топлива на малых оборотах двигателя, что влияет на стабильность работы мотора на холостом ходу и его запуск при низких температурах.
Начните с прогрева двигателя до рабочей температуры. Затем, при включенном двигателе, плавно вращайте винт, увеличивая или уменьшая обороты холостого хода. Правильная настройка заключается в том, чтобы обороты двигателя при стабильной работе находились в пределах 750-850 об/мин для УАЗов с этим карбюратором.
Чтобы найти оптимальное положение винта, вращайте его медленно, следя за изменением оборотов. После того как достигнете нужного уровня, удерживайте винт на месте и проверьте стабильность работы двигателя в разных режимах, например, при включении освещения или обогрева.
Если при настройке карбюратора двигатель начинает дергаться или часто глохнет, это сигнализирует о том, что положение винта выбрано неверно, и необходимо вернуться к предыдущим шагам для точной регулировки.
Дополнительно стоит проверить, чтобы винт холостого хода не был затянут слишком сильно – это может нарушить нормальную работу системы подачи топлива. Правильная регулировка не только повысит стабильность работы двигателя, но и обеспечит его экономичность.
Проверка работы ускорительного насоса и устранение провалов
Ускорительный насос в карбюраторе ДААЗ 4178 отвечает за подачу дополнительной топливной смеси при резком нажатии на акселератор, что предотвращает провалы мощности. Если насос не работает должным образом, это приводит к просадке оборотов и нестабильной работе двигателя. Чтобы проверить его работу и устранить неисправности, выполните следующие шаги.
- Проверка ускорительного насоса:
- Откройте крышку воздушного фильтра, чтобы получить доступ к карбюратору.
- Снимите воздушный патрубок, чтобы обеспечить видимость ускорительного насоса и его рычага.
- Резко и несколько раз нажмите на акселератор. При этом из сопла ускорительного насоса должна вытекать струя топлива. Если этого не происходит, возможно, насос засорен или его мембрана повреждена.
- Диагностика мембраны ускорительного насоса:
- Для проверки мембраны снимите корпус ускорительного насоса. Осмотрите мембрану на наличие трещин и повреждений. Если она повреждена, её нужно заменить.
- Проверьте состояние пружины насоса, она должна быть в хорошем состоянии, не деформирована.
- Проверка уровня топлива в камере ускорительного насоса:
- Убедитесь, что уровень топлива в камере ускорительного насоса находится на правильном уровне. Если уровень топлива низкий, это может вызвать недостаточную подачу смеси.
- Очистка ускорительного насоса:
- Если струя топлива из насоса слабая или отсутствует, снимите сопло и тщательно очистите его от загрязнений с помощью сжатого воздуха или специального очистителя.
- Также очистите все каналы подачи топлива и фильтры, чтобы исключить засорение.

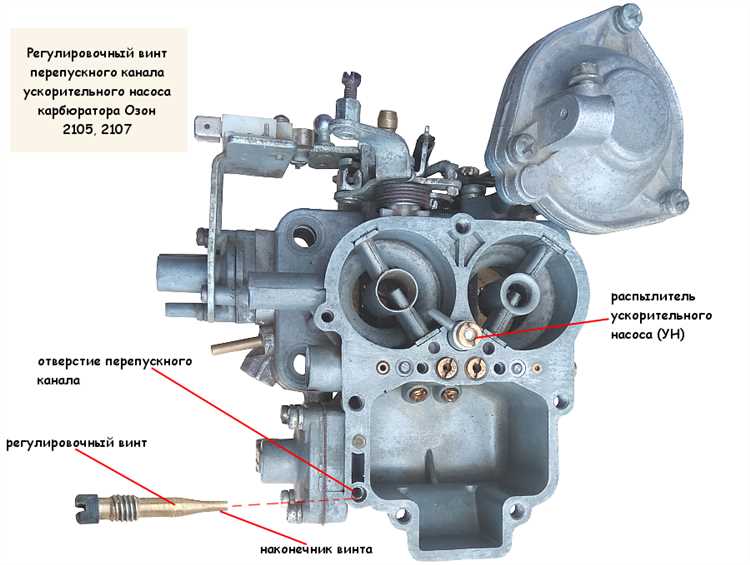

- Регулировка ускорительного насоса:
- Если струя топлива слишком сильная или слабая, отрегулируйте количество подаваемого топлива с помощью винта регулировки подачи ускорительного насоса.
- Для этого выполните регулировку, постепенно подкручивая винт, и проверяйте реакцию двигателя на изменение подачи топлива.
После выполнения всех этих действий проверьте работу двигателя на ходу. Ускорительный насос должен обеспечивать стабильное разгонение без провалов и задержек при резком нажатии на газ. Если проблема сохраняется, возможно, потребуется заменить насос или обратиться к специалисту для более детальной диагностики карбюратора.
Контроль герметичности и правильности сборки карбюратора после регулировки
После регулировки карбюратора ДААЗ 4178 на УАЗ важно тщательно проверить герметичность всех соединений и правильность сборки, чтобы избежать возможных утечек воздуха или топлива, которые могут повлиять на работу двигателя.
Первым шагом является проверка герметичности крышки поплавковой камеры. Для этого необходимо затянуть все болты, крепящие крышку, равномерно и с нужным моментом, чтобы избежать перекоса. После этого проверьте, нет ли признаков течи топлива в районе поплавковой камеры. Малые утечки могут быть обнаружены при включении зажигания – при этом карбюратор должен оставаться сухим.
Особое внимание следует уделить прокладкам между карбюратором и впускным коллектором. Используйте оригинальные прокладки или качественные аналоги, чтобы обеспечить надлежащую герметичность. Если прокладки старые или поврежденные, их необходимо заменить. После установки карбюратора на место аккуратно затяните все крепежные элементы и проверьте, нет ли утечек воздуха, используя дымогенератор или специальный аэрозоль для обнаружения утечек.
Проверьте состояние дроссельной заслонки. Она должна свободно открываться и закрываться, без заеданий. Герметичность в месте крепления дроссельной заслонки также критична, так как воздух может поступать из-за неплотностей, что повлияет на подачу топлива и работу двигателя.
Тестирование карбюратора на герметичность можно провести и с помощью бензина. Для этого снимите воздухозаборник и запустите двигатель. Если на карбюраторе или в его окрестностях появляются следы топлива, это указывает на неисправность, требующую устранения.
После сборки и проверки герметичности произведите регулировку оборотов холостого хода и смеси, если это необходимо. Убедитесь, что карбюратор работает плавно, без перебоев и нестабильной работы двигателя. Параметры работы могут изменяться из-за недостаточной герметичности, поэтому важно удостовериться в правильности всех соединений перед окончательной проверкой.
Вопрос-ответ:
Как самостоятельно отрегулировать карбюратор ДААЗ 4178 на УАЗ?
Регулировка карбюратора ДААЗ 4178 на УАЗ требует внимательности и точности. Начните с подготовки инструментов: отвертки, манометра для проверки давления, возможно, регулировочной гайки. Для начала отсоедините воздушный фильтр и убедитесь, что все трубки и соединения чисты. Затем установите двигатель на холостой ход и отрегулируйте винт холостого хода для стабилизации оборотов. Далее следует отрегулировать смесь с помощью винта смеси, добиваясь нужного соотношения воздуха и топлива. Важно проверить работу двигателя при разных оборотах, чтобы выявить возможные проблемы. После всех настроек выполните пробный запуск и корректируйте параметры, если необходимо.
Почему важно регулировать карбюратор на УАЗ и как это влияет на работу двигателя?
Регулировка карбюратора помогает оптимизировать подачу топливной смеси, что напрямую влияет на работу двигателя. Если смесь слишком бедная или слишком богатая, двигатель будет работать неэффективно, могут возникать проблемы с запуском, неустойчивый холостой ход, повышенный расход топлива или увеличение выбросов. Регулировка позволяет достичь наиболее стабильной работы двигателя на всех режимах, улучшая его мощность и экономичность. Также, правильная настройка предотвращает износ важных элементов системы впуска и системы зажигания.
Какие симптомы могут указывать на необходимость регулировки карбюратора ДААЗ 4178 на УАЗ?
Есть несколько признаков, которые могут свидетельствовать о необходимости настройки карбюратора. Например, нестабильный холостой ход, трудности с запуском двигателя, или наоборот, слишком высокие обороты на холостом ходу. Также может наблюдаться повышенный расход топлива, черный дым из выхлопной трубы или неравномерная работа двигателя при ускорении. В таких случаях стоит проверить работу карбюратора и провести его регулировку.
Какие инструменты потребуются для регулировки карбюратора на УАЗ?
Для регулировки карбюратора ДААЗ 4178 на УАЗ вам понадобятся следующие инструменты: отвертка для настройки винтов смеси и холостого хода, манометр для проверки давления топлива, возможно, ключи для откручивания креплений, а также чистая тряпка для протирки деталей. Некоторые механики также используют специальные устройства для точной настройки смеси, но для большинства регулировок достаточно базового набора инструментов.
