Клапанный механизм двигателя УАЗ 3303 требует точной регулировки для обеспечения стабильной работы мотора, особенно при интенсивной эксплуатации в условиях бездорожья и низких температур. Некорректный тепловой зазор между клапаном и коромыслом приводит к снижению компрессии, перегреву, детонации и повышенному расходу топлива. Для карбюраторных модификаций УМЗ-417 и ЗМЗ-402, устанавливаемых на УАЗ 3303, нормативный зазор составляет 0,40 мм на впуске и выпуске в холодном состоянии двигателя.
Перед началом процедуры необходимо отключить аккумулятор, снять крышку клапанной головки и убедиться в отсутствии масла на рабочих поверхностях. Регулировку следует проводить поочередно на каждом цилиндре при положении поршня в ВМТ такта сжатия. Для этого используется метод проворачивания коленвала вручную с помощью ключа на 36 через шкив. После достижения верхней мертвой точки первого цилиндра проверяются и настраиваются зазоры впускного и выпускного клапанов в соответствии с порядком работы: 1-2-4-3.
Щуп толщиной 0,40 мм должен входить между коромыслом и клапаном с легким усилием. При необходимости производится регулировка гайкой на регулировочном болте, фиксируемой контргайкой после достижения требуемого зазора. Завышенные зазоры вызывают стук клапанов и повышенный износ элементов ГРМ, заниженные – нарушение фаз газораспределения и перегрев седел клапанов. После завершения регулировки на всех цилиндрах рекомендуется повторная проверка начального зазора первого цилиндра.
Необходимые инструменты и приспособления для регулировки клапанов
Для точной и безопасной регулировки клапанов на УАЗ 3303 с карбюраторным двигателем потребуется следующий комплект инструментов и приспособлений:
- Щупы для измерения зазоров – набор щупов толщиной от 0,10 до 1,00 мм. Для мотора УМЗ-417 стандартный зазор: 0,35 мм на впуске и 0,40 мм на выпуске.
- Ключ на 13 мм – для ослабления и затяжки контргайки регулировочного болта.
- Плоская отвертка – для вращения регулировочного винта при выставлении зазора.
- Ключ баллонный или вороток с головкой на 21 мм – используется для проворачивания коленвала за гайку шкива при установке нужного положения распредвала.
- Свечной ключ – для снятия свечей зажигания, что облегчает прокрутку двигателя вручную.
- Отвертка крестовая – для демонтажа крышки клапанов, крепящейся винтами.
- Тряпка или ветошь – для очистки рабочих поверхностей и удаления масла с деталей.
Желательно выполнять регулировку на холодном двигателе, при температуре не выше +20 °C, с обязательным доступом к схеме очередности работы цилиндров (1–2–4–3 для УМЗ-417). Имея указанный минимум, можно точно выставить зазоры без риска повреждения механизма ГРМ.

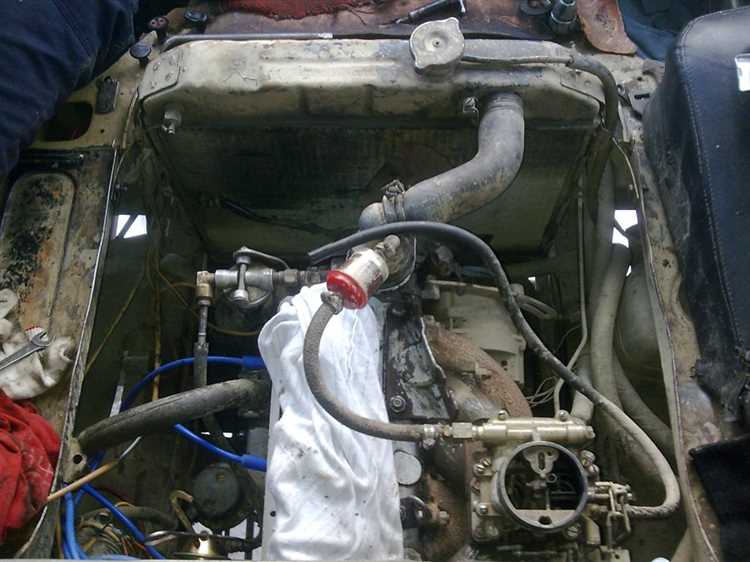

Подготовка двигателя УАЗ 3303 к регулировке клапанов
Перед началом работ необходимо установить автомобиль на ровную площадку и зафиксировать стояночным тормозом. Отключите массу аккумулятора для исключения случайного запуска двигателя.
Снимите воздушный фильтр, открутив крепления и отсоединив патрубки. Демонтируйте крышку клапанного механизма, предварительно открутив восемь гаек головками на «10». Убедитесь в целостности прокладки крышки – изношенную замените.
Проверните коленвал за болт шкива по часовой стрелке до совпадения метки на шкиве с выступом на крышке ГРМ. Убедитесь, что первый цилиндр находится в ВМТ конца такта сжатия. Это определяется свободным люфтом коромысел клапанов первого цилиндра.
Двигатель должен быть полностью остывшим. Температура головки блока – не выше +20 °C. Регулировка на горячем двигателе приведёт к неправильным зазорам.
Подготовьте щупы толщиной 0,35 мм и 0,40 мм для впускных и выпускных клапанов соответственно. Используйте рожковый ключ на «13» и отвертку с прямым шлицем для регулировки. Протрите посадочные поверхности клапанного механизма от масла и загрязнений.
Обеспечьте хорошее освещение моторного отсека. Не допускайте попадания пыли и посторонних предметов внутрь двигателя при открытой крышке. Готовность к регулировке проверяется совпадением меток ГРМ и свободным ходом коромысел первого цилиндра.
Определение тепловых зазоров для конкретного мотора УМЗ
Для двигателя УМЗ-421, установленного на УАЗ 3303 с карбюратором, рекомендуемые тепловые зазоры клапанов составляют 0,40 мм для впускных и 0,45 мм для выпускных клапанов при холодном двигателе. Эти значения обеспечивают стабильную работу мотора, равномерное наполнение цилиндров и оптимальный тепловой режим.
Перед измерением необходимо убедиться, что мотор полностью остыл – температура не должна превышать +20 °C. Даже незначительное превышение температуры искажает результаты регулировки.
Проверку зазора выполняют с помощью щупов между торцом коромысла и торцом клапана. Щуп должен проходить с небольшим усилием, не заедать, но и не болтаться свободно. При обнаружении отклонений зазор корректируется винтом на коромысле с фиксацией контргайкой. После затяжки контргайки повторно проверяется зазор – возможен сдвиг настройки.
Регулировка начинается с первого цилиндра в положении ВМТ конца такта сжатия. Порядок регулировки – 1-2-4-3, соответствующий порядку работы цилиндров. Коленвал проворачивается по часовой стрелке за болт шкива. При этом необходимо контролировать метки на шкиве и корпусе распределителя.
Пренебрежение правильными зазорами приводит к потере мощности, повышенному расходу топлива, перегреву клапанов и снижению ресурса двигателя. Регулировку рекомендуется проводить каждые 10 000 км пробега либо при появлении характерного металлического стука в ГРМ.
Порядок регулировки клапанов по тактам работы цилиндров
На УАЗ 3303 с карбюраторным двигателем регулировка клапанов выполняется в строгом порядке, соответствующем рабочим тактам цилиндров. Порядок работы цилиндров – 1-2-4-3. Регулировку выполняют на холодном двигателе при температуре не выше +20 °C.
Установить поршень первого цилиндра в верхнюю мертвую точку (ВМТ) такта сжатия. Для этого снять крышку распределителя, вращать коленвал по часовой стрелке до совпадения метки на шкиве с выступом на крышке цепи, следя за положением бегунка – он должен указывать на контакт первого цилиндра.

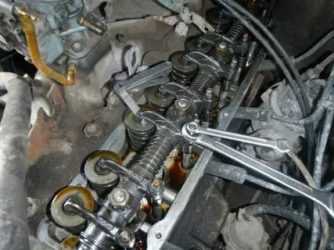

При этом положении регулируются клапаны 1 и 2 цилиндра: впускной и выпускной первого, выпускной второго. Зазор выставляется щупом: для впускного – 0,35 мм, для выпускного – 0,40 мм. Ключом ослабляется контргайка, винт регулируется до свободного прохождения щупа с легким зацепом, затем контргайка затягивается.
Повернуть коленвал на 180° (пол-оборота) по часовой стрелке. Поршень второго цилиндра достигнет ВМТ. Регулируются впускной и выпускной второго цилиндра, а также впускной третьего.
Следующий поворот коленвала на 180°. ВМТ достигает четвертый цилиндр. Регулировке подлежат впускной и выпускной четвертого, выпускной третьего.
Еще один поворот коленвала на 180° – ВМТ у третьего цилиндра. Регулируются оставшиеся клапаны: впускной третьего и выпускной первого.
После завершения регулировки необходимо вручную прокрутить коленчатый вал на два полных оборота, убедиться в правильности зазоров. При необходимости повторить корректировку.
Как выставить поршень первого цилиндра в ВМТ
Перед началом работы убедитесь, что двигатель остыл до температуры окружающей среды. Снимите крышку трамблёра и проверьте положение бегунка – он должен быть направлен на контакт первого цилиндра.

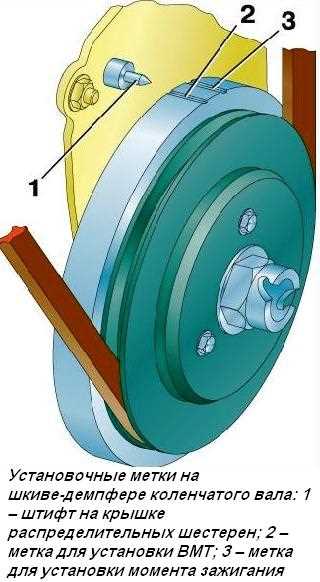

Поверните коленчатый вал за шкив с помощью ключа на 38 мм по часовой стрелке. Следите за метками на шкиве и крышке ГРМ. Совмещение метки «0» на шкиве с выступом на кожухе означает приближение к ВМТ.
Для точной установки снимите свечу зажигания первого цилиндра и вставьте в отверстие длинную пластиковую трубку или тонкий деревянный щуп. Плавно вращайте коленвал, наблюдая за движением щупа – ВМТ достигается в момент, когда он поднимается максимально высоко и замирает перед началом обратного хода.
После достижения ВМТ убедитесь, что оба клапана первого цилиндра закрыты – коромысла должны иметь свободный ход. Если один из клапанов нажат, проверните коленвал на 360° и снова выставьте метку.
Точная фиксация ВМТ необходима для корректной регулировки зазоров клапанов, особенно в условиях эксплуатации двигателя УМЗ-421 или ЗМЗ-402, характерных для УАЗ 3303.
Использование щупа при настройке зазоров клапанов
Щуп – ключевой инструмент для точной настройки зазоров клапанов в двигателе УАЗ 3303 с карбюратором. Зазор клапанов напрямую влияет на эффективность работы двигателя, его мощность и экономичность. Ошибки при установке зазоров могут привести к перегреву двигателя, повышенному износу клапанов и поршней, а также ухудшению работы системы зажигания.
Для работы с щупом важно выбирать инструмент с точными размерами, соответствующими стандартам, указанным в технической документации для УАЗ 3303. Зазоры для разных клапанов могут различаться, и важно использовать щупи с точностью до сотых долей миллиметра. Обычно рекомендуемый диапазон зазора для впускных клапанов составляет 0,25 мм, для выпускных – 0,30 мм.
Перед началом настройки необходимо снять крышку клапанов и убедиться, что двигатель остыл, чтобы избежать ошибок из-за расширения металла при нагреве. Щуп вставляется между концом клапана и толкателем, при этом должно быть ощущение лёгкого сопротивления. Если щуп проходит с усилием, зазор слишком мал. Если он слишком свободно входит, зазор велик. В обоих случаях требуется корректировка.
Для регулировки зазора используются специальные гаечные ключи для регулировки винтов, расположенных в верхней части толкателей клапанов. Следует соблюдать точность при настройке, чтобы избежать некорректных показателей. Настройка должна быть проведена при каждом цикле, так как со временем зазоры могут изменяться из-за естественного износа компонентов.
Процесс настройки лучше всего проводить в несколько этапов, проверяя зазоры при каждом вращении коленчатого вала, чтобы гарантировать правильность установки. После настройки рекомендуется несколько раз прокрутить коленвал, проверяя, не изменился ли зазор. Это обеспечит стабильность работы двигателя и предотвращение возможных неисправностей в будущем.
Типичные ошибки при регулировке и способы их избежать
Как избежать: перед началом регулировки убедитесь, что двигатель холодный. Зазоры регулируются именно при холодном двигателе, так как при рабочей температуре металлические детали расширяются, и это приведет к некорректным показаниям. Используйте точные инструменты для измерения зазора и проверяйте его несколько раз.
Вторая ошибка – это игнорирование порядка регулировки клапанов. Часто неопытные механики начинают настройку без учета последовательности работы цилиндров, что приводит к неправильной работе двигателя.
Как избежать: всегда следуйте инструкциям производителя и регулируйте клапаны поочередно, начиная с первого цилиндра. УАЗ 3303 имеет четкую последовательность, которую нужно соблюдать, чтобы не нарушить баланс работы двигателя.
Еще одна распространенная ошибка – это неправильная регулировка моментом затяжки гаек, что может привести к их ослаблению или перегрузке.
Как избежать: используйте моментный ключ для точной затяжки. Не затягивайте гайки слишком сильно, чтобы не повредить резьбу, и не оставляйте их слабыми, что может вызвать вибрации и утечку сжатого воздуха.
Также стоит помнить, что неправильный выбор масла может стать причиной быстрого износа клапанов и других двигательных компонентов. Некачественное масло может не обеспечить должную смазку в процессе работы двигателя.
Как избежать: используйте только рекомендованные масла для вашего УАЗ 3303, с нужной вязкостью и характеристиками, указанными в инструкции.
Проверка результата после завершения регулировки клапанов
После выполнения регулировки клапанов на УАЗ 3303 важно провести проверку правильности работы двигателя, чтобы убедиться в точности выполненной работы и избежать дальнейших проблем в эксплуатации.
Основные этапы проверки:
- Прослушивание работы двигателя. Запустите двигатель и прислушайтесь к его звукам. Правильно отрегулированные клапаны должны обеспечивать ровную и тихую работу. Посторонние шумы или стуки могут указывать на неправильный зазор.
- Проверка работы компрессии. Используйте компрессометр для проверки компрессии в каждом цилиндре. Низкий уровень компрессии в одном или нескольких цилиндрах может свидетельствовать о неправильно отрегулированных клапанах или других проблемах в двигателе.
- Проверка температурного режима двигателя. Перегрев может быть результатом неправильной работы клапанов. Следите за показаниями температуры в процессе работы двигателя, чтобы выявить возможные перегревы.
- Проверка работы карбюратора. Если после регулировки клапанов возникли перебои в подаче топлива, необходимо проверить настройки карбюратора. Проблемы могут быть связаны с неправильной настройкой воздушной заслонки или обогащением смеси.
- Проверка динамики работы двигателя. На ходу, при ускорении и торможении, обратите внимание на отклики двигателя. При корректной регулировке клапанов двигатель должен работать стабильно и без рывков.
Если в процессе проверки выявлены проблемы, рекомендуется повторно проверить зазоры клапанов и повторить регулировку, а также уделить внимание состоянию других элементов системы, таких как распределительный вал, седла клапанов и пружины.
Вопрос-ответ:
Как часто нужно регулировать клапаны на УАЗ 3303 с карбюратором?
Регулировка клапанов на УАЗ 3303 с карбюратором рекомендуется производить каждые 15 000 — 20 000 км пробега. Это позволит предотвратить преждевременный износ двигателя и обеспечить его нормальную работу. Однако, если двигатель работает с перебоями или слышен стук в районе клапанов, проверку лучше выполнить раньше.
Какие признаки могут указывать на необходимость регулировки клапанов на УАЗ 3303?
Если вы заметили ухудшение работы двигателя, такие как потеря мощности, нестабильные обороты на холостом ходу или посторонние звуки (например, стук или щелчки), это может быть сигналом того, что клапаны требуют регулировки. Важно также обратить внимание на увеличение расхода топлива, так как неправильно отрегулированные клапаны могут снизить эффективность работы двигателя.
Как правильно провести регулировку клапанов на УАЗ 3303 с карбюратором?
Процесс регулировки клапанов на УАЗ 3303 требует точности и аккуратности. Для начала необходимо снять крышку клапанов и установить двигатель в положение верхней мертвой точки (ВМТ) первого цилиндра. Затем, с помощью щупа, проверяется зазор между кулачком и коромыслом. После этого, если зазор отклоняется от нормы, его корректируют с помощью регулировочных винтов. Работу следует проводить в соответствии с техническими рекомендациями, указанными в руководстве по эксплуатации автомобиля.
Какие могут быть последствия, если не регулировать клапаны на УАЗ 3303?
Если не регулировать клапаны на УАЗ 3303, это может привести к ухудшению работы двигателя, снижению его мощности и увеличению расхода топлива. Со временем из-за недостаточного зазора клапаны могут перегреваться, что приведет к их быстрому износу. В самых тяжелых случаях это может вызвать повреждение головки блока цилиндров или других важных компонентов двигателя, что потребует дорогого ремонта.
Можно ли выполнить регулировку клапанов на УАЗ 3303 своими руками, или лучше обратиться к специалистам?
Регулировку клапанов на УАЗ 3303 можно выполнить самостоятельно, если у вас есть опыт работы с двигателями и необходимые инструменты. Однако для начинающих рекомендуется обратиться к специалистам, чтобы избежать ошибок и не повредить двигатель. При самостоятельной регулировке важно соблюдать точность при измерении зазоров и следовать инструкциям, чтобы не ухудшить работу двигателя.
