Как отрегулировать рулевую колонку на уаз хантер

Рулевая колонка УАЗ Хантер имеет конструкцию с возможностью тонкой механической настройки, позволяющей устранить люфты, повысить точность управления и уменьшить износ сопрягаемых деталей. Корректная регулировка особенно актуальна после установки новых компонентов рулевого механизма или при появлении посторонних стуков и ощущении неустойчивости на дороге.

В стандартной комплектации используется рулевая колонка с промежуточным валом и карданными соединениями. Основной задачей при регулировке является обеспечение соосности рулевого вала с редуктором, а также минимизация люфта в шлицевом соединении и крестовинах. При этом критично соблюдать момент затяжки болтов: для зажимной скобы он составляет 18–22 Н·м, для болтов крепления кронштейнов – 25–30 Н·м.

Перед началом регулировки необходимо убедиться в исправности крестовин и отсутствии биения промежуточного вала. При необходимости производится замена изношенных элементов. Далее с помощью регулировочной гайки на редукторе устраняется люфт в зацеплении, при этом важно не перетянуть гайку – после регулировки руль должен свободно возвращаться в нейтральное положение.

После завершения работ обязательна проверка на ходу: отсутствие вибраций и свободного хода говорит о правильной настройке. При обнаружении посторонних звуков или усилий при повороте требуется дополнительная коррекция или замена компонентов рулевого механизма.

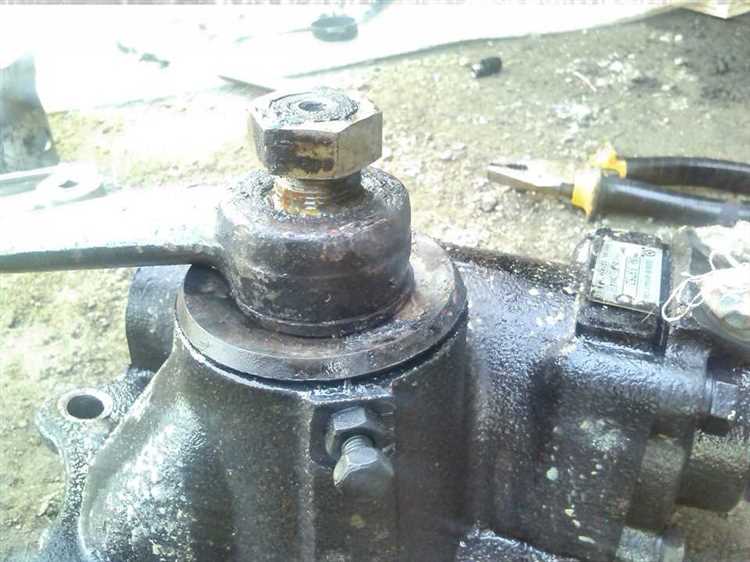

Проверка люфта рулевого вала перед началом работ

Перед регулировкой рулевой колонки необходимо точно определить наличие и величину люфта в рулевом вале. Для этого заглушите двигатель и установите передние колёса прямо. Возьмитесь за рулевое колесо и медленно поворачивайте его влево и вправо с малой амплитудой, отслеживая задержку в реакции со стороны колес.

Нормальным считается люфт в пределах 10–15° по углу поворота рулевого колеса. Превышение этого значения указывает на износ компонентов рулевого механизма, включая шлицевое соединение рулевого вала, карданные шарниры или втулки вала.

Для точной оценки используйте маркер: нанесите метку на руль и корпус рулевой колонки, затем измерьте угол между крайними положениями при отсутствии движения колес. Если наблюдается щелчки, заедания или заметная задержка реакции, дальнейшая регулировка колонки без устранения причин бессмысленна.

Особое внимание уделите промежуточному валу и нижнему кардану. При люфте в соединениях слышны характерные постукивания при покачивании руля. Проверьте затяжку хомутов карданов и состояние резиновых демпферов, если они предусмотрены конструкцией.

Люфт в рулевом вале может быть также вызван ослаблением креплений подшипников внутри рулевой колонки. Проверка осуществляется снятием декоративного кожуха и визуальным осмотром зазоров и смещения вала относительно корпуса.

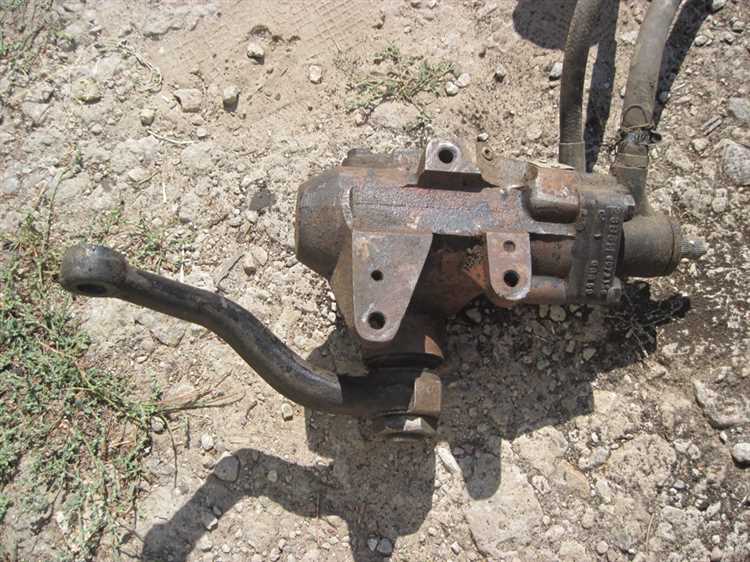

Необходимые инструменты и материалы для регулировки

Для точной регулировки рулевой колонки на УАЗ Хантер потребуется комплект торцевых и рожковых ключей размером от 12 до 22 мм. Особое внимание уделите ключу на 17 мм – он используется для ослабления зажимов крепления колонки.

Головка на 24 мм с удлинителем и трещоткой необходима для работы с гайкой червячного вала. Для демонтажа пластиковых кожухов – крестовая отвёртка PH2. При наличии шестигранных винтов пригодится набор шестигранников от 3 до 8 мм.

Для фиксации и проверки углов поворота желательно использовать малогабаритный динамометрический ключ с пределом измерений до 25 Н·м. Он поможет точно затянуть крепления без риска перетяжки.

Потребуется также проникающая смазка типа WD-40 для обработки закисших соединений и литиевая смазка для обработки шарниров. Для очистки посадочных мест – металлическая щётка и ветошь без ворса.

Регулировка должна выполняться на ровной площадке, поэтому стоит использовать упоры под колёса и противооткатные башмаки для фиксации автомобиля. Желательно иметь помощника для контроля люфта в рулевом управлении при вращении вала.

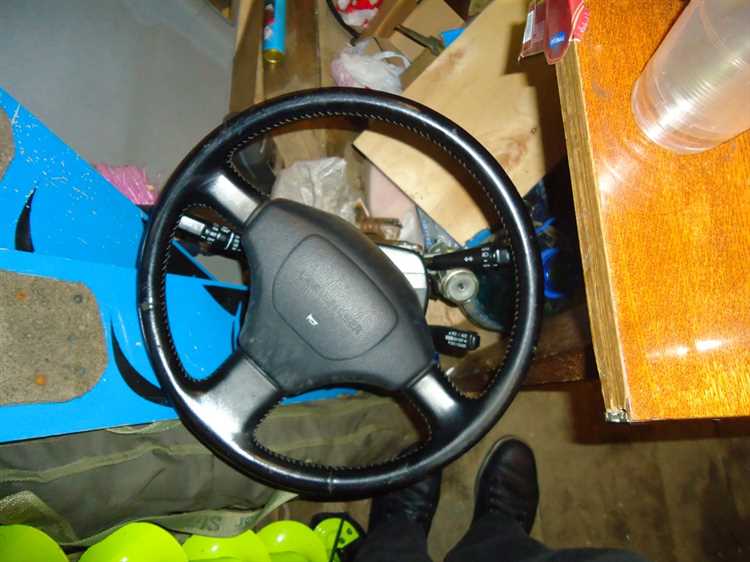

Демонтаж облицовки рулевой колонки

Для доступа к узлам регулировки рулевой колонки УАЗ Хантер необходимо снять пластиковую облицовку. Процедура выполняется с применением минимального набора инструментов, но требует аккуратности из-за хрупкости пластиковых элементов.

Отключите аккумуляторную батарею, чтобы избежать случайного замыкания при работе рядом с электропроводкой.
Поверните руль в положение, при котором винты крепления облицовки станут доступными с обеих сторон.
С помощью крестовой отвертки выкрутите два винта, расположенных снизу корпуса облицовки, около замка зажигания.
Осторожно подденьте нижнюю часть кожуха пластиковым съемником, избегая использования металлических предметов, чтобы не повредить края.
Снимите нижнюю половину облицовки, потянув ее вниз и немного назад.
Верхнюю часть облицовки удерживает фиксация по краям – аккуратно разъедините ее, избегая изгиба корпуса.

После демонтажа осмотрите фиксаторы и винты на предмет износа. Поврежденные элементы рекомендуется заменить во избежание появления скрипов и люфтов после обратной сборки.

Регулировка положения рулевого колеса по высоте и вылету

На УАЗ Хантер заводская рулевая колонка не предусматривает штатную регулировку по высоте и вылету. Для изменения положения руля необходимо установить регулируемую рулевую колонку от стороннего производителя или доработать штатную систему.

Наиболее популярный вариант – установка рулевой колонки от ГАЗель Бизнес с регулировкой. Для монтажа потребуется:

Рулевая колонка с механизмом регулировки (от ГАЗель Бизнес);
Кронштейн крепления колонки к кузову;
Удлинитель вала рулевого управления или переходник;
Комплект крепежа.

Порядок действий:

Снять штатную рулевую колонку, отсоединив вал от редуктора и открутив крепления.
Установить кронштейн новой колонки, ориентируясь на положение штатных отверстий. При необходимости – доработать крепления.
Зафиксировать новую колонку, подключить вал рулевого управления через переходник.
Отрегулировать положение руля, ослабив фиксатор регулировки и установив требуемую высоту и вылет, затем зафиксировать.

Рекомендованный диапазон вылета: 60–100 мм, высоты – до 80 мм. Это позволяет адаптировать посадку под водителей ростом от 165 до 190 см без потери управляемости и видимости приборной панели.

После установки обязательно проверить:

Отсутствие люфта в соединениях;
Свободный ход руля без заеданий;
Корректную работу замка зажигания и указателей поворота (если они встроены в колонку).

Дополнительно рекомендуется установить демпфер или карданный вал с резиновыми муфтами для снижения вибраций.

Настройка зазора в карданном соединении рулевого управления

На УАЗ Хантер карданное соединение рулевого вала представляет собой два карданных шарнира, соединённых промежуточным валом. Со временем в этих узлах может появляться люфт, снижающий точность управления. Основная причина – износ шлицев и крестовин.

Для настройки зазора потребуется ключ на 13, плоская отвертка и помощник. Работа выполняется на заглушенном автомобиле с заблокированными колесами.

Порядок действий:

Проверить состояние крестовин. При наличии люфта заменить шарниры в сборе – регулировке они не подлежат.
Осмотреть шлицевое соединение между промежуточным валом и рулевым валом. При наличии осевого или радиального люфта демонтировать соединение, очистить от грязи и ржавчины.
Перед сборкой нанести на шлицы графитовую смазку. Совместить метки и установить вал.
Затянуть зажимной болт с моментом 22–25 Н·м. Недостаточное усилие приводит к микродвижениям и износу шлицов.
Проверить плавность вращения руля от упора до упора. Отсутствие заеданий подтверждает корректную установку.

Если после этих действий сохраняется люфт, следует заменить весь промежуточный вал в сборе, так как внутренний износ не всегда визуально определяется. Также проверьте крепление рулевого редуктора к раме – ослабленные болты могут создавать эффект «плавающего» кардана.

Регулировка уплотнителя рулевого вала для устранения скрипа

Для устранения скрипа в рулевой колонке УАЗ Хантер важно обратить внимание на уплотнитель рулевого вала. Он предотвращает проникновение пыли и грязи в механизм, а также снижает уровень шума, возникающий при движении. Со временем уплотнитель может изнашиваться, теряя свою герметичность, что приводит к скрипу и люфтам в рулевом управлении.

Шаг 1: Оценка состояния уплотнителя

Перед началом регулировки убедитесь, что уплотнитель не поврежден. Для этого осмотрите его на наличие трещин, износа или деформации. Если уплотнитель потерял свою форму, замените его на новый, так как изношенный элемент не обеспечит должной герметичности.

Шаг 2: Регулировка давления уплотнителя

Если уплотнитель в хорошем состоянии, но скрип все же присутствует, регулировка давления может решить проблему. Для этого потребуется ослабить крепежные болты рулевой колонки, чтобы уменьшить давление на уплотнитель. Прокачайте рулевую колонку несколько раз, чтобы правильно настроить уплотнитель, а затем снова затяните болты до нужного момента.

Шаг 3: Применение смазки

После регулировки давления рекомендуется нанести специальную смазку для рулевых механизмов на уплотнитель. Смазка поможет уменьшить трение и, как следствие, устранить скрип. Важно выбирать смазку, которая не нарушит структуру резины уплотнителя, чтобы избежать преждевременного износа.

Шаг 4: Проверка результата

После выполнения регулировки проведите тестовую поездку, чтобы убедиться, что скрип устранен. При необходимости повторите регулировку, проверив, что все элементы крепления правильно затянуты, а уплотнитель выполняет свою функцию без излишнего давления.

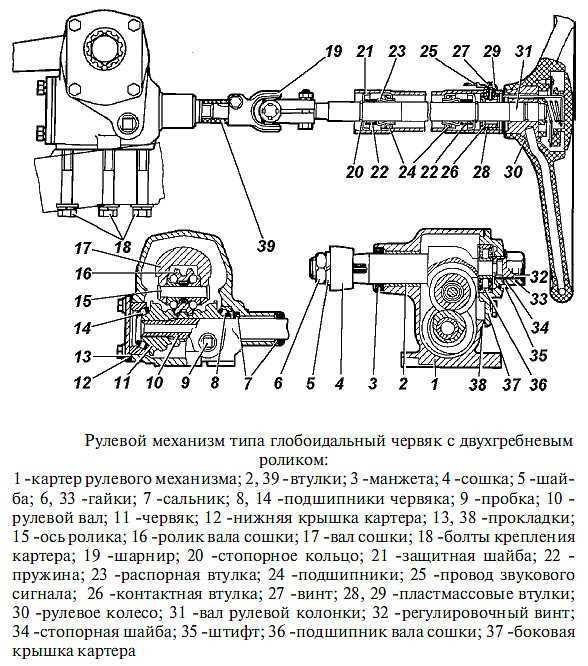

Проверка фиксации подшипников рулевой колонки

Для обеспечения безопасности и правильной работы рулевого управления УАЗ Хантер необходимо регулярно проверять фиксацию подшипников рулевой колонки. Несоответствующая фиксация может привести к люфту в рулевом управлении и ухудшению управляемости автомобиля.

Первым шагом является проверка подшипников на наличие люфта. Для этого необходимо слегка покачать рулевое колесо влево-вправ при выключенном двигателе. Люфт должен быть минимальным, иначе это указывает на слабую фиксацию подшипников. Следующий этап – осмотр креплений рулевой колонки и подшипников. Если они ослаблены или повреждены, их нужно заменить или подтянуть крепежные элементы.

Для проведения проверки фиксации подшипников рулевой колонки выполните следующие действия:

Отключите аккумулятор и снимите обшивку рулевой колонки, чтобы получить доступ к подшипникам.
Осмотрите фиксирующие гайки и болты подшипников на наличие ослаблений. Используйте динамометрический ключ, чтобы подтянуть их до рекомендованного момента затяжки.
Проверьте состояние подшипников на наличие износа или повреждений. Если обнаружены дефекты, подшипники требуют замены.
Проверьте, нет ли перекосов или деформаций в области установки подшипников, которые могут повлиять на их фиксацию.

После выполнения проверки и устранения всех выявленных проблем, снова установите обшивку рулевой колонки и выполните тестовую поездку, чтобы убедиться в отсутствии люфта и улучшении работы рулевого управления.

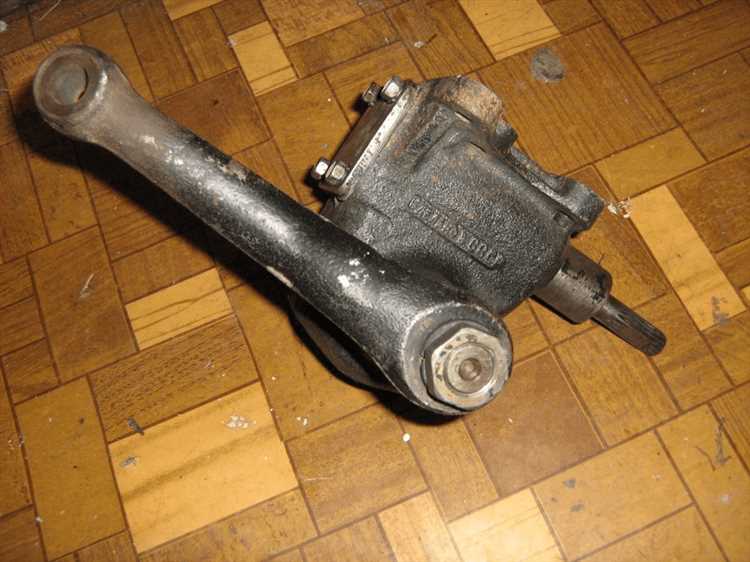

Контроль после сборки: проверка хода и отсутствия люфта

После сборки рулевой колонки на УАЗ Хантер важно провести тщательную проверку хода и состояния узла, чтобы исключить возможные неисправности, такие как люфт или затрудненный ход. Проверка выполняется в несколько этапов.

Первым делом, проверяется свободный ход руля. Для этого необходимо медленно поворачивать руль в обе стороны, наблюдая за его движением. В норме, руль должен двигаться без заеданий и посторонних звуков. Если ощущаются какие-либо препятствия или скрежет, это может указывать на недостаточную смазку или неисправность в подшипниках.

Далее проверяется люфт рулевой колонки. Для этого нужно установить руль в нейтральное положение и, не вращая его, попытаться пошатать его влево-вправо. Люфт в пределах 1–2 мм допустим, но более выраженный люфт свидетельствует о проблемах с креплением или износом элементов рулевого механизма. В таком случае потребуется дополнительная регулировка или замена изношенных деталей.

Особое внимание стоит уделить состоянию крепежных элементов. Проверьте, насколько надежно затянуты все гайки и болты, особенно те, которые крепят рулевую колонку к кузову и рулевой вал. При недостаточной затяжке может появиться люфт, что негативно скажется на безопасности управления.

Наконец, после проведения всех проверок стоит провести дорожные испытания. Во время движения проверьте, не появляется ли вибрация или другие аномалии в управлении. Если руль не реагирует на повороты или движения кажутся нечеткими, стоит заново осмотреть систему и устранить возможные дефекты.

Вопрос-ответ:

Как правильно регулировать рулевую колонку на УАЗ Хантер?

Для правильной регулировки рулевой колонки на УАЗ Хантер важно убедиться, что рулевая колонка не имеет люфта и работает плавно. Сначала необходимо ослабить крепления, которые фиксируют рулевую колонку. Затем регулируется положение самого механизма — он должен быть установлен так, чтобы руль находился в удобном положении для водителя. После настройки нужно снова затянуть все болты и проверить работоспособность рулевого управления. Важно, чтобы рулевая колонка не имела излишнего сопротивления при поворотах.

Что делать, если у меня на УАЗ Хантер заклинило рулевую колонку?

Если на УАЗ Хантер заклинило рулевую колонку, это может быть связано с несколькими проблемами, такими как износ подшипников или неправильная регулировка. Для начала следует проверить систему на наличие грязи и износа. Возможно, потребуется снять колонку, чтобы осмотреть внутренние компоненты, такие как шестерни и подшипники. Иногда достаточно смазать механизмы или заменить поврежденные детали. Если проблема не устраняется, лучше обратиться в сервис для более точной диагностики.

Какие инструменты понадобятся для регулировки рулевой колонки на УАЗ Хантер?

Для регулировки рулевой колонки на УАЗ Хантер вам понадобятся основные инструменты, такие как гаечные ключи, отвертки, возможно, торцевые головки и динамометрический ключ для правильного затягивания болтов. Также полезно иметь смазочные материалы для обработки подшипников и движущихся частей рулевого механизма. Важно работать аккуратно, чтобы не повредить детали при разборке или сборке рулевой колонки.

Как проверить, что рулевая колонка на УАЗ Хантер отрегулирована правильно?

Проверить правильность регулировки рулевой колонки на УАЗ Хантер можно несколькими способами. Во-первых, руль должен вращаться плавно без люфтов и заеданий. При повороте руля не должно возникать лишнего сопротивления, и руль должен возвращаться в нейтральное положение после поворота. Также стоит проверить, не имеет ли рулевая колонка слишком большое или слишком маленькое усилие на вращение. Если все эти признаки соответствуют нормам, значит, регулировка произведена правильно.
